墙楼地面面层构造.80页PPT

2.1 概 述
3 隔离层 用于卫生间、厨房浴室等地面的构造层，起防渗漏和 防潮作用。 4 填充层 起隔声、保温、找坡或敷设暗线管道等作用的构造层， 可用松散材料、整体材料、或板块材料，如水泥石灰炉渣、 加气混凝土块等。 5 结合层 使上下两层结合牢固的媒介层，如在混凝土找坡层上 抹水泥砂浆找平层，其结合层材料为素水泥；在水泥砂浆 找平层上涂热沥青防水层，其结合层材料为冷底子油。
2.1 概 述
（3）满足美观要求 楼地面装饰应从整体上与顶棚及墙面的装饰呼应，巧妙 处理界面，以便产生优美的空间序列感；楼地面的装饰应与 空间的实用技能紧密联系，如室内走道线的标志具有视觉诱 导功能；楼地面饰面材料的质感可与环境共同构成统一对比 的关系；楼地面的图案和色彩的设计运用，能够起到烘托室 内环境气氛与风格的作用。图2.1为几个富有装饰作用的楼地 面装饰图案。
2、根据施工方法的不同可分为整体式楼地面、块材 式楼地面、木楼地面和人造软制品铺贴式楼地面等。 楼地面的名称一般是根据楼面层材料命名的。
2.2 整体式楼地面构造
(现浇类) 水泥砂浆地面与细石混凝土地面的装饰档次低、效果单 调、构造简单。水泥砂浆地面是以水泥砂浆为面层材料，其 构造做法是抹一层15～25 mm 厚的1：2.5水泥砂浆或先抹一 层10～12 mm 厚的1:3水泥砂浆找平层,再抹一层5～7 mm 厚 的1:1.5～2水泥砂浆抹面层。细石混凝土地面强度高，干缩 性小，与水泥砂浆地面相比，耐久性和防水性更好，其构造 做法可以直接铺在夯实的素土上或钢筋混凝土楼板上。一般 是由1:2:4的水泥、砂、小石子配置而成的C20混凝土，厚度 35 mm。
铜
5
条 1000×12×2.
0
1000×12×2. 5
铝 1200×10×(1.

4.压型钢板混凝土组合板：以压型钢板为底衬板，在上面 浇筑混凝土，不用模板，施工较为方便，如图4-6所示。
图4-3钢筋混凝土梁板式
图4-4井式楼板
图4-5无梁楼板 （a）无梁楼板透视（b）柱帽形式
图4-6压型钢板混凝土组合楼板
5.现浇空心楼板：在楼面或屋面部位支模，将成孔管永久 置于混凝土中整体浇注而成，钢筋混凝土现浇空心楼板是 继预制空心楼板之后出现的新型楼板结构，具有截面刚度 大、自重轻、造价低、隔热隔声等优点，非常适合大柱网、 大开间的楼、屋面结构，如图4-7所示。
(三).防火 为了保证在火灾发生时，在一定的时间内楼板不发生 塌陷，要求楼板采用具有一定耐火能力的材料。 (四).防水和防潮 为了防止卫生间、盥洗室和厨房等有水房间水的渗漏， 都应进行防潮防水处理。 (五).保温和隔热 有的房间有恒温、恒湿的要求，那就要在楼板层中设 置保温层。 (六).敷设管线 为了保证室内空间更加灵活，有的管道和线路将借助 楼板来铺设的。
图4-7 现浇空心楼板
(二). 现浇钢筋混凝土楼板结构构造
1.当现浇板的受力钢筋与梁平行时，应沿梁的度方 向配置间距不大于200mm且与梁垂直的的上部构造钢筋， 其直径不宜小于8mm。该构造钢筋伸入板内的长度从梁 边算起不宜小于板跨度的四分之一，如图4-8所示。 2.对与支承结构整体浇筑或嵌固在承重墙内的现浇混 凝土板，应沿支承周边配置上部构造钢筋，其直径不 宜小于8mm，间距不大于200mm，并应符合下列规定：
2.梁板式楼板：由板、次梁、主梁组成，板支承在次梁上， 次梁支承在主梁上，主梁支承在墙或柱上，如图4-3所示。 当房间的形状近似方形，跨度在10m左右时，常沿两个方 向交叉布置等距离、等截面梁，形成井式楼板，如图4-4 所示。 3.无梁楼板：不设梁，板直接支承在柱上，分为有柱帽 和无柱帽两种。楼面荷载较小时，可采用无柱帽式的无梁 楼板；荷载较大时，采用有柱帽式的无梁楼板，如图4-5 所示。

●粘贴类面层常用的面材 ——各种面砖、石板、人工 橡胶的块材和卷材以及各种其它人造块材
面砖：以陶土或瓷土为原料，经加工成型、煅烧而成。可分为 有釉和无釉两种，表现为表面有光或亚光
石材：天然石材按照其成因可分为火成岩（以花岗石为代表）、 变质岩（以大理石为代表）和沉积岩（以砂岩为代表）；人造 石材系将碎大理石与和聚酯树脂混合制成 人工橡胶的块材和卷材：可以添加金刚砂等材料增加表面摩擦 力，防滑效果较好；还可以加工成多种色彩及表面纹理 复合制品：小片的竹、木制品、成张的软木制品以及它们与其 它材料的复合制品等
●

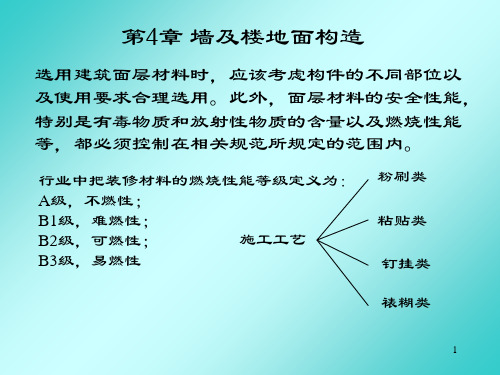

行业中把装修材料的燃烧性能等级定义为： A级， 不燃性； B1级，难燃性； B2级，可燃性；
B3级，易燃性
School of Architectural and Civil Engineering Anhui University of Technology
墙及楼地面层构造
粉刷类 粘贴类
●
施工工艺
安徽工业大学本科生课程
房屋建筑学
（墙、楼地面层构造）
李 曌
School of Architectural and Civil Engineering Anhui University of Technology
墙及楼地面层构造
●
面层构造对结构设计的影响 水平构件的标高 某些结构构件的几何尺寸的确定 荷载的统计
钉挂类
裱糊类
School of Architectural and Civil Engineering Anhui University of Technology
粉刷类面层
粉刷类面层——以水泥加上骨料在现场对基层的砖
石砌体和水泥制品、混凝土构件等通过反复大面积的湿 作业涂抹修整，得到大致平整的表面，然后再进行表层 加工和处理的工艺

35
预制装配式工艺——预制槽形板
36
预制装配式工艺——预制槽形板
37
（3）空心板
钢筋混凝土受弯构件受力时，其 截面上部由混凝土承受压力，截面下 部由钢筋承担拉力，中性轴附近内力 较小。去掉中性轴附近的混凝土，形 成工字形截面，并不影响钢筋混凝土 构件的正常工作。空心板就是按照上 述原理，在板中形成孔洞，节省材料 和减轻重量的一种。
28
无梁式楼盖
29
（4）.压型钢板组合楼板
压型钢板组合楼板是利用截面为 凹凸相间的压型钢板做衬板与现浇混 凝土面层浇筑在一起支承在钢梁上的 板 。它是由钢梁、压型钢板和现浇 混凝土三部分组成。
压型钢板对混凝土起到永久模板 的作用，同时能够增加构件的刚度及 整体性。
30
压型钢板
钢梁
压型钢板组合楼板
适用性：板式楼板底面平整、美观、 施工方便。适用于小跨度房间，如走 廊、厕所和厨房等。
19
单向板
20
双向板
21
（2.）梁板式楼板
当房间的跨度较大时，楼板承受的 弯矩也较大，如仍采用板式楼板，必须 增加板的厚度和板内所配置的钢筋。在 这种情况下，可以在楼板内设梁，这种 梁和楼板结合的楼板就称作梁板式楼板。
三、装配整体式钢筋混凝土楼板 1.钢衬板组合楼板 2.叠合楼板 3.密肋填充块楼板
49
4.3 顶棚构造
顶棚也称天棚、天花板，在单层房屋 中，顶棚位于屋顶承重结构的下面；在多 层房屋和高层房屋中，顶棚位于屋顶承重 结构下面和各层楼板的下面。
***顶棚的作用与构造设计要求
改善室内光环境及声环境
保温、隔热、防水、隔声
• 2、在楼板与面层之间加弹性垫层以 降低楼板的振动，即“浮筑式楼 板”。

双向板时：板厚为80—160mm，一般为板跨的 1/40-1/35。
(2) 楼板的结构布置
结构布置是对楼板的承重构件作合理的安排，使其受力 合理，并与建筑设计协调。
在结构布置中，首先应考虑构件的经济尺度，以确保构 件受力的合理性；当房间的尺度超过构件的经济尺度时， 可在室内增设柱子作为主梁的支点，使其尺度在经济跨 度范围以内。
子上，形成梁板式结构。 ➢ 板的布置方式视结构布置方案而定。
板在墙上的搁置
板在墙上必须具有足够的搁置长度，一般不宜小于100mm。为 使板与墙有可靠的连接，在板安装前，应先在墙体支撑面铺设 水泥砂浆，俗称：坐浆，厚度不小于10mm。板安装后，板端 缝内须用细石混凝土或水泥砂浆灌缝，若为空心板，则应在板 的两端用砖块或混凝土堵孔，以防板端在搁置处被压坏，同时， 也能避免板缝灌浆时细石混凝土流入孔内.
当隔墙与板跨平行时，通常将隔墙设置在板的接缝 处、槽形板的肋上或于墙下设梁来支承隔墙。
当隔墙与板跨垂直时，应尽量将墙布置在楼板的支 承端，否则，应通过结构计算选择预制板的型号， 并在板面内加配构造钢筋。
隔墙在楼板上的搁置
9.2.3 装配整体式钢筋 混凝土楼板
装配整体式钢筋混凝土楼板是将楼板中 的部分构件预制安装后，再通过现浇的 部分连接成整体。
槽形板的搁置方式
槽形板的搁置方式有两种：
一种是正置，即肋向下搁置。这种做法受力 合理，但底板不平整，也不利于采光，可直 接用于观瞻要求不高的房间，也可采用吊顶 棚来解决美观和隔声等问题。
另一种是倒置，即肋向上搁置，这种方式可 使板底平整，但板受力不合理，且须另做面 板。为提高板的隔声能力，可在槽内填充隔 声材料
井式楼板（梁正交正放）
对于平面尺寸较大的房间或门厅,也可以不设梁，直接将板支承于柱上，这 种楼板为无梁楼板.

复合制品：小片的竹、木制品、成张的软木制品以及它们 与其它材料的复合制品等。
23
■ 面砖
外墙面砖

内墙面砖
25
各类地砖
26
利用面砖形成建筑的表面肌理
27
马赛克
金属马赛克
玻璃马赛克
28
天然石材马赛克
29
马赛克墙面及地面
■ 石材
各种天然石材
30
各种人造石材
31
石 板 贴 面
32
镜面石板与地砖的组合
2
4.1 粉刷类面层
粉刷类面层——以水泥加上骨料在现场对基层的 砖石砌体和水泥制品、混凝土构件等通过反复大 面积的湿作业涂抹修整，得到大致平整的表面， 然后再进行表层加工和处理的工艺 。
粉刷类面层常用的材料——各类砂浆、添加用细骨料、 腻子和各种表面涂料
3
粉刷用砂浆：
水泥最好采用硅酸盐水泥和普通硅酸盐水泥，标号不 低于325号 黄砂宜使用中砂或粗砂，其中含泥量≤3％ 石灰膏的熟化天数在常温下≥15天，用作罩面材料时 ≥30天 常用的砂浆配合比为： 水泥砂浆（水泥：黄砂）1:2、1:3；混合砂浆（水泥： 石灰：黄砂）1:1:4、1:1:6，水泥石屑（水泥：石屑） 1:3以及灰砂（石灰膏：黄砂）1:3等 其它材料：麻刀灰（加麻筋的石灰膏）、纸筋灰（加 纸筋的石灰膏）以及添加高分子聚合物的聚合物砂浆 和添加减水剂、密实剂等的防水砂浆
14
不同的面层做法实例
15
16
水磨石
17
水磨石
18
斩假石
19
墙角阳角处水泥砂浆护角做法
每侧宽度50mm，高度2000mm
20
外墙粉刷引条线
外墙粉刷引条线做法

打底、敷设粘结层、铺贴表层材料三个步骤
• 打底层——施工方法及要求同粉刷类面层
• 粘结及铺贴表面材料：
– 面砖：1:0.3:3水泥石灰砂浆或用添加建筑用胶（108胶）的1:2.5水泥砂浆 （约10厚）；1:1水泥砂浆勾缝
– 小块、薄的石材：添加建筑用胶的水泥浆（同上）
– 地面厚重石材：30厚1:3的干硬性水泥砂浆垫底
b) 小餐厅部分：地面做架空木地板
；墙面高度1200以下为木夹板 墙裙，以上部分为普通粉刷 ，乳胶漆罩面；顶部做普通 粉刷，乳胶漆罩面。
65
一
二
三
建筑物类型
高级宾馆，别墅，纪念性建筑，大型博览、观演、交通、体育建筑， 一些行政机关办公楼，市级商场 科研建筑，高教建筑，普通博览建筑，普通观演建筑，普通交通建筑， 普通体育建筑，广播通讯建筑，医疗建筑，商业建筑，旅馆建筑，局 级以上行政办公楼 中小学和托幼建筑，生活服务建筑，普通行政办公楼，普通居住建筑
➢ 常用壁纸：PVC塑料壁纸、织物面壁纸、金属面壁纸、天然木纹面壁纸等 ➢ 常用壁布：玻璃纤维装饰壁布 、锦缎类壁布等
61
贴墙纸、墙布
62
二、裱糊类面层常用的施工工艺
——分为打底、下料以及裱糊等三个步骤
• 打底层——施工方法及要求同粉刷类面层中的打底及找平工艺 ；基 底平整后用腻子嵌平，按要求弹线；
47
48
间层中灌水泥砂浆的石墙面
49
预安置背栓锚接件
背栓工艺示意
50
干挂石墙面
51
3.吊顶的施工工艺
• 安装吊顶龙骨——分为主龙骨和次龙骨，可使用木质材料或轻钢龙骨。
• 吊筋——可以在楼板施工的过程中预留 ，如果楼板状况允许，也可用膨胀

墙及楼地面面层(1)
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
第4章 墙及楼地面面层
4.1 墙体装修
4.1.1 墙面装修的作用
应用，浇注出具有特色的清水混凝土。
4.2 地面构造
〔一〕对地面的要求
地面是人们日常生活、工作和生产时，必须 接触的局部，也是建筑中直接承受荷载，经常受 到磨擦、清扫和冲洗的装修局部，因此，对它应 有一定的功能要求。
〔1〕巩固耐久----能抗磨损、耐水及其他液 体的侵蚀，在光照作用下不变质，不会由于霉茵 作用而破坏。外表平整光洁、易清扫，不起灰。
1．保护作用： 保护墙身免其直承受到外来的磨损、碰撞和破坏，提 高其耐久性。
2．改善墙体的功能： 提高墙体的热工性能等。
3．美化作用 装饰美化建筑物，提高建筑的表现力。
墙面装修的类型
1．按位置可分为内墙面装修和外墙面装修。
2．按施工做法可分为: 清水砖墙、 抹灰类、 贴面类、 涂料类、 裱糊类 等。
〔2〕块材类地面-----包括普通粘土砖、大阶砖、水泥 花砖、缸砖、陶瓷地砖、陶瓷锦砖、人造石板、天然石板 以及木地面等；
〔3〕卷材类地面----包括油地毡、橡胶地毡、塑料地 毡及铺设地毯的地面等；
〔4〕涂料类地面----包括多种水乳型、水溶型及溶剂 型涂料。
〔三〕地面构造 1．整体类地面
(1〕水泥砂浆地面及细石混凝土地面 水泥砂浆地面：
底灰为紧靠墙体的一层，起粘结和初步找平作 用；
中灰，起进一步找平作用； 面灰最外面一层，主要起装饰作用。

第4章 墙及楼地面面层
❖ 面层→对建筑物构件的外表面进行处理
❖ 面层的作用：
➢ ①对建筑物及构件的保护作用：如防止墙体结构 免遭风、雨的直接袭击，提高墙体防潮、抗风化 的能力，从而增强了墙体的坚固性和耐久性；
➢ ②美观作用：提高建筑物的功能质量、艺术效果、 美化建筑环境；
➢ ③改善墙及楼地面的热工性能、提高室内照度、 改善室内音质效果。
• 直接传声：声音直接在空气中 传递→质量大，气密性好的构 件；采用吸声材料作为吊顶的 面层材料或采用穿孔面板，在 面板背面敷设吸声材料
• 振动传声：由于声波振动，经空气传至结构，引 起结构的强迫振动，致使结构向其他空间辐射声 能。
✓ ①在楼面上铺设富有弹性的材料；
✓ ②在楼板结构层与面层之间增设弹性垫层；
➢ 为了保证钢筋混凝土基础施工时，钢筋不致陷入泥 土中，常须在基础与地基之间设置混凝土垫层。
各类地砖
利用面砖形成建筑的表面肌理
金属马赛克 天然石材马赛克
玻璃马赛克
马赛克墙面及地面
➢ 2.石材：应检验其放射物质的含量 • ①火成岩(花岗石)：质地均匀，强度较高
→适用于楼地面 • ②变质岩(大理石)：纹理多变美观，但易裂
→适用于墙面 • ③沉积岩(砂岩)：质量较轻，表面有孔隙
→不适用于易污染，需经常清洗的部位 • 天然石材的表面处理：磨光、火烧、水冲 • 薄层天然石片+蜂窝状金属、塑料→复合材料 • 碎大理石+聚脂树脂→人造石材
各种天然石材
各种人造石材
天然石板贴面
人造石板贴面
镜面石板与地砖的组合
光面与毛面石板的对比
➢ 3.人工橡胶的块材和 卷材→用于商场、医 院、展示空间等公共 场的地面材料
