2017中考数学视图与投影2.doc

最新初中数学投影与视图分类汇编含解析(2)一、选择题1．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（）种．A．8种B．9种C．10种D．11种【答案】C【解析】【分析】先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为3,2,4，每一行最大个数分别为2,3,4，画出俯视图．进而根据总和为16，分析即可．【详解】由最下层放了9个小立方块，可得俯视图，如图所示：若a为2，则d、g可有一个为2，其余均为1，共有两种情况若b为2，则a、c、d、e、f、g均可有一个为2，其余为1，共有6种情况若c为2，则d、g可有一个为2，其余均为1，共有两种情况++=种情况综上，共有26210故选：C．【点睛】本题考查了三视图（主视图、左视图、俯视图）的概念，依据题意，正确得出俯视图是解题关键．2．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是带圆心的圆，根据图中所示数据，可求这个物体的体积为（）A ．πB ．3πC ．33πD ．(31)π+【答案】C【解析】【分析】 由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3正三角形．求出半径，可得该几何体的体积．【详解】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个正三角形．∴正三角形的边长：32sin 60=o， 设圆锥的底面圆半径为r ，高为h,∴r=1,h=3∴底面圆面积：2=S r ππ=底，∴该物体的体积：113h=333S ππ⨯=g 底 故答案为：C【点睛】本题是基础题，考查几何体的三视图，几何体的体积的求法，准确判断几何体的形状是解题的关键．3．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（ ）A ．主视图B ．主视图和左视图C ．主视图和俯视图D ．左视图和俯视图【答案】B【解析】【分析】 根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B ．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．4．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（ ）A ．48B ．57C ．66D ．48236+【答案】C【解析】【分析】 先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．5．下面四个几何体中，俯视图是圆的几何体共有( )A ．1个B ．2个C ．3个D ．4个【答案】B【解析】 题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.6．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（ ）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】 直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．7．小亮领来n 盒粉笔，整齐地摆在讲桌上，其三视图如图，则n 的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．8．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．9．如图所示，该几何体的主视图为（）A．B．C．D．【答案】B【解析】【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选：B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．10．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．11．如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A．B．C．D．【答案】D【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．解：从左面看去，是两个有公共边的矩形，如图所示：故选D．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．12．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．13．如图是某兴趣社制作的模型，则它的俯视图是（）A．B．C．D．【答案】B【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．14．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．15．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！16．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.17．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．18．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.19．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.20．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．。

专题21 视图与投影一、投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光下形成的物体的投影叫做中心投影，点光叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光近的物体的影子短，离点光远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图几何体立体图形表面展开图侧面展开图圆柱圆锥三棱柱2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图1．下列立体图形中，主视图是三角形的是（）A．B．C．D．2．如图所示的几何体从上面看到的形状图是（）A．B．C．D．3．某立体图形如图，其从正面看所得到的图形是（）A．B．C．D．4．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积．考向二几何体的还原5．下列几何体中，俯视图与主视图完全相同的几何体是（）A．圆锥B．球C．三棱柱D．四棱锥6．如图是某几何体的三视图，这个几何体是（）A．三棱柱B．三棱锥C．长方体D．正方体7．如图，是由一些棱长为1cm的小正方体构成的立体图形的三种视图，那么这个立体图形的体积是（）A．3cm3B．14cm3C．5cm3D．7cm38．如图是由一些相同的小正方体构成的立体图形的三种视图，则构成这个立体图形的小正方体的个数是个．考向三组合正方体的最值问题9．如图是由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体的个数至少为（）A．5B．6C．7D．810．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（）A．12个B．13个C．14个D．15个11．如图是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则m+n＝（）A．14B．16C．17D．1812．如图，用小立方块搭一几何体，从正面看相从上面看得到的图形如图所示，这样的几何体至少要个立方块．考向四几何体的计算问题13．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是（）A．10cm2B．12cm2C．15cm2D．20cm214．如图所示的三棱柱，其俯视图的内角和为（）A．180°B．360°C．540°D．720°15．如图，是一个几何体的三视图，则该几何体的表面积是（）A．7πcm2B．（+2）πcm2C．6πcm2D．（+5）πcm2 16．某几何体从三个方向看到的图形分别如图，则该几何体的体积为．考向五立体图形的展开与折叠17．下面图形中是正方体的表面展开图的是（）A．B．C．D．18．如图是一个几何体的展开图，则这个几何体是（）A．B．C．D．19．从如图所示的7个小正方形中剪去一个小正方形，使剩余的6个小正方形折叠后能围成一个正方体，则应剪去标记为（）的小正方形A．祝或考B．你或考C．好或绩D．祝或你或成20．将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，下列编号为1、2、3、6的小正方形中不能剪去的是（填编号）．考向六投影21．下列投影不是中心投影的是（）A．B．C．D．22．在同一时刻，将两根长度不等的竹竿置于阳光之下，但它们的影长相等，那么这两根竹竿的相对位置是（）A．两根竹竿都垂直于地面B．以两根竹竿平行斜插在地上C．两根竹竿不平行D．无法确定23．如图，晚上小明在路灯下沿路从A处径直走到B处，这一过程中他在地上的影子（）A．一直都在变短B．先变短后变长C．一直都在变长D．先变长后变短24．如图，小树AB在路灯O的照射下形成投影BC．若树高AB＝2m，树影BC＝3m，树与路灯的水平距离BP＝4m．则路灯的高度OP为m．一．选择题1．如图所示的几何体的俯视图是（）A．B．C．D．2．如图所示，圆柱的主视图是（）A．B．C．D．3．下面四个几何体中，左视图为圆的是（）A．B．C．D．4．如图，是一个几何体的三视图，则这个几何体是（）A．B．C．D．5．如图是一个几何体的三视图，则该几何体的体积为（）A．1B．2C．D．46．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是（）A．6B．5C．4D．3二．填空题7．一个几何体的三视图如图所示，则该几何体的表面积为．8．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（结果保留π）．9．在如图所示的几何体中，其三视图中有矩形的是．（写出所有正确答案的序号）10．如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母，注意：字母只能在多面体外表面出现）11．一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．12．如图是某物体的三视图，则此物体的体积为（结果保留π）．三．解答题13．已知某几何体的三视图如图所示，其中俯视图为正六边形，求该几何体的表面积．14．5个棱长为1的正方体组成如图的几何体．（1）该几何体的体积是（立方单位），表面积是（平方单位）（2）画出该几何体的主视图和左视图．15．一个正方体的六个面分别标有字母A、B、C、D、E、F，从三个不同方向看到的情形如图所示．（1）A的对面是，B的对面是，C的对面是；（直接用字母表示）（2）若A＝﹣2，B＝|m﹣3|，C＝m﹣3n﹣，E＝（+n）2，且小正方体各对面上的两个数都互为相反数，请求出F所表示的数．16．用若干个棱长为1cm的小正方体搭成如图所示的几何体．（1）这个几何体的体积为cm3．（2）请在方格纸中用实线画出该几何体的主视图，左视图，俯视图．（3）这个几何体的表面积为cm2．。

29.2 三视图（第2课时）一、教学目标【知识与技能】1.会根据物体的三视图描述出基本几何体的形状，并且会做出原实物的几何图形；2.会根据复杂的三视图判断实物原型，能做出原事物的几何图形.【过程与方法】通过由三视图确定物体原型的过程，培养学生的空间想象能力.【情感态度与价值观】了解将三视图转换成立体图开在生产中的作用，使学生体会到所学的知识有重要的实用.二、课型新授课三、课时第2课时共3课时四、教学重难点【教学重点】根据物体的三视图描述出几何体的基本形状或实物原型.【教学难点】根据物体的三视图描述出几何体的基本形状或实物原型.五、课前准备教师：课件、直尺、三角板、圆规等.学生：直尺、三角板、圆规、铅笔.六、教学过程（一）导入新课（出示课件2～3）前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论怎样由三视图想象出立体图形（实物）？下面是哪个几何体的三视图？（二）探索新知知识点1 由三视图确定几何体考点1 根据三视图描述较简单物体的形状.例如图，分别根据三视图(1)(2)说出立体图形的名称.（出示课件5）教师分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.师生共同解决：（出示课件6）解：（1）从三个方向看立体图形，视图都是矩形，可以想象出：整体是长方体，如图1所示.（2）从正面、侧面看立体图形，视图都是等腰三角形；从上面看，视图是圆；可以想象出：整体是圆锥，如图2所示.出示课件7，学生独立解决并口答，教师订正.考点2 根据三视图描述较复杂物体的形状.例根据物体的三视图描述物体的形状.（出示课件8）师生共同分析：由主视图可知，物体的正面是正五边形；由俯视图可知，由上向下看到物体有两个面的视图是矩形，它们的交线是一条棱(中间的实线表示)，可见到，另有两条棱(虚线表示)被遮挡；由左视图可知，物体左侧有两个面的视图是矩形，它们的交线是一条棱(中间的实线表示)，可见到.综合各视图可知，物体的形状是正五棱柱.师生共同解决：（出示课件9）解：物体是正五棱柱形状的，如图所示.教师强调：由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面的局部形状，然后再综合起来考虑整体图形．出示课件10，学生独立解决并口答，教师订正.考点3 根据三视图画出几何体的图形.例请根据下面提供的三视图，画出几何图形.（出示课件11）学生独立思考后画图，教师巡视并用多媒体展示.解：如下图所示：出示课件12～13，学生独立解决并口答，教师订正.（三）课堂练习（出示课件14-22）引导学生练习课件14-22页相应题目，约用时15分钟。

初三数学投影与视图试题1.由5个相同的立方体搭成的几何体如图，则它的主视图是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可，从正面看第一层是三个正方形，第二层是左边一个正方形，故选B．【考点】简单组合体的三视图．2.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．3.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．4.下列四个几何体中，俯视图为四边形的是（）．【答案】Ｄ．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确；故选：D．【考点】简单几何体的三视图．5.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．【考点】简单几何体的三视图．6.下列几何体中,俯视图为四边形的是（）【答案】D．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确．故选D．【考点】三视图．7.一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如右图所示，则组成这个几何体的小正方体最少有个.【答案】5.【解析】综合左视图和主视图，这个几何体的底层最少有2+1=3个小正方体，第二层最少有2个小正方体，因此组成这个几何体的小正方体最少有3+2=5个．故答案为：5．考点: 三视图.8.如图，由三个小立方体搭成的几何体的俯视图是【】A．B．C．D．【答案】A。

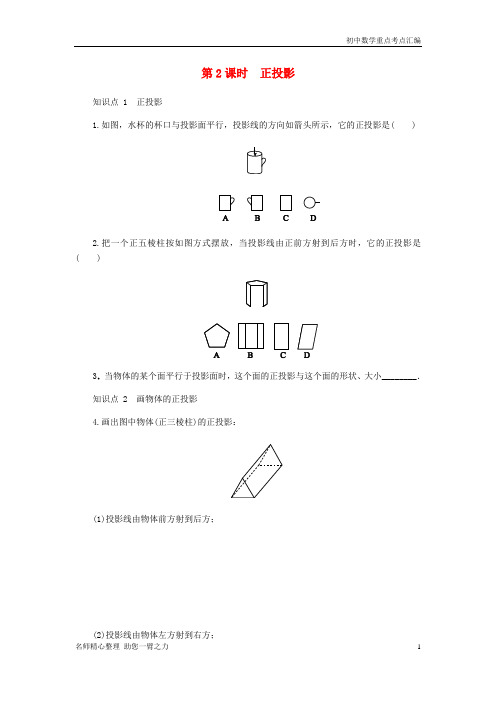

初中数学重点考点汇编 名师精心整理 助您一臂之力 1 第2课时 正投影 知识点 1 正投影 1.如图，水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影是( )

2.把一个正五棱柱按如图方式摆放，当投影线由正前方射到后方时，它的正投影是( )

3．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小________． 知识点 2 画物体的正投影 4.画出图中物体(正三棱柱)的正投影：

(1)投影线由物体前方射到后方；

(2)投影线由物体左方射到右方； 初中数学重点考点汇编

名师精心整理 助您一臂之力 2 (3)投影线由物体上方射到下方．

5.下列说法正确的有( ) ①线段a垂直于投影面P，则线段a在投影面P上的正投影是一个点；②长方形的对角线垂直于投影面，则长方形在投影面上的正投影是一条线段；③正方体的一侧面与投影面平行，则该正方体有4个面的正投影是线段；④圆锥的轴截面与投影面平行，则圆锥在投影面上的正投影是等腰三角形．

A.1个 B．2个 C．3个 D．4个 6.底面与投影面垂直的圆锥的正投影是________． 7.如图，在正方体上面放一个圆柱，已知正方体的一个侧面ABCD平行于投影面P，若圆柱中心正对正方体上面的中心，圆柱高等于AB，底面直径为13AB.若AB＝4 cm.

(1)画出立体图形的正投影； (2)计算投影的面积．

8.如图，已知一纸板的形状为正方形ABCD，其边长为10 cm，AD，BC与投影面β平行，AB，CD与投影面不平行，正方形在投影面β上的正投影为四边形A1B1C1D1.若∠ABB1＝45°，初中数学重点考点汇编 名师精心整理 助您一臂之力 3 求四边形A1B1C1D1的面积． 初中数学重点考点汇编

名师精心整理 助您一臂之力 4 参考答案 1．D [解析] 从上向下观察水杯，杯口的正投影为圆，杯把为线段．故选D. 2.B 3.相同 [解析] 当物体的某个面平行于投影面时，光线垂直于这个面，故这个面的正投影与这个面的形状、大小相同．

精品基础教育教学资料，仅供参考，需要可下载使用！中考数学热点题型专练：热点18 投影与视图【命题趋势】投影与视图这部分内容是一个小的考点，必考内容之一，一般为一个选择题，分值3—4分，一般解答题很少考到。

可能很多同学会忽视这部分内容，感觉投影与视图又简单，考的又少，所以在复习时往往会忽略这部分内容，这是严重错误的想法，就因为它考的不多，又简单，所以我们才应该认真对待这部分内容，拿好拿稳这几分。

【满分技巧】一、整体把握知识结构二．重点知识1．两种投影的概念与性质2．三种视图：有关视图，一般有两种类型的问题：A.由物质到视图,这种类型的问题比较简单;B.由视图想象物体的样子,这个对空间想象能力要求很高,一般比较难;这两种类型的问题,一般考查方式都是以小正方体的堆积为载体,进行考查.【限时检测】（建议用时：30分钟）一、选择题1.下列几何体是由4个相同的小正方体搭成的，其中左视图和俯视图相同的是()A．B．C．D．【答案】B【解析】A、左视图第一层两个小正方形，俯视图第一层一个小正方形，故A不符合题意；B、左视图和俯视图相同，故B符合题意；C、左视图第一层两个小正方形，俯视图第一层一个小正方形，故C不符合题意；D、左视图是一列两个小正方形，俯视图一层三个小正方形，故D不符合题意；故选：B．2.如图所示是一个几何体的三视图，如果一只蚂蚁从这个几何体的点B出发，沿表面爬到AC的中点D处，则最短路线长为（）A．3B．C．3D．3【答案】D【解析】如图将圆锥侧面展开，得到扇形ABB′，则线段BF为所求的最短路程．设∠BAB′＝n°．∠＝4π，∠n＝120即∠BAB′＝120°．∠E为弧BB′中点，∠∠AFB＝90°，∠BAF＝60°，∠BF＝AB•sin∠BAF＝6×＝3，∠最短路线长为3．故选：D．3.一个几何体的三视图如图所示，则这个几何体的表面积是（）A．5cm2B．8cm2C．9cm2D．10cm2【答案】D【解析】由题意推知几何体是长方体，长、宽、高分别1cm、1cm、2cm，所以其面积为：2×（1×1+1×2+1×2）＝10（cm2）．故选：D．4.如图是由10个同样大小的小正方体摆成的几何体．将小正方体∠移走后，则关于新几何体的三视图描述正确的是（）A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变【答案】A【解析】将正方体∠移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变；故选：A．5.如图所示的几何体是由9个大小相同的小正方体组成的，将小正方体①移走后，所得几何体的三视图没有发生变化的是A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．主视图、左视图、俯视图【答案】A【解析】本题考查了三视图的判断，三视图没有发生变化的是主视图和左视图，发生变化的是俯视图，故选A．6.如图，是由两个正方体组成的几何体，则该几何体的俯视图为【答案】D【解析】解析本题考查三视图，俯视图为从上往下看，所以小正方形应在大正方形的右上角，故选D7.如图所示的几何体是由6个大小相同的小立方块搭成，它的左视图是（）A．B．C．D．【答案】B【解析】从左面看易得第一层有2个正方形，第二层左边有1个正方形，如图所示：故选：B．8.如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】从左面看可得到从左到右分别是3，1个正方形．故选：B．9.下列几何体中，主视图是三角形的是（）A. B. C. D.【答案】C【解析】A、正方体的主视图是正方形，故此选项错误；B、圆柱的主视图是长方形，故此选项错误；C、圆锥的主视图是三角形，故此选项正确；D、六棱柱的主视图是长方形，中间还有两条竖线，故此选项错误；故选：C．10.已知一个组合体是由几个相同的正方体叠合在一起组成，该组合体的主视图与俯视图如图所示，则该组合体中正方体的个数最多是（）A．10B．9C．8D．7【答案】B【解析】从俯视图可得最底层有5个小正方体，由主视图可得上面一层是2个，3个或4个小正方体，则组成这个几何体的小正方体的个数是7个或8个或9个，组成这个几何体的小正方体的个数最多是9个．故选：B．11.如图是一个水平放置的全封闭物体，则它的俯视图是（）A．B．C．D．【答案】A【解析】从上面观察可得到：．故选：C．12.如图是由4个相同的小正方体组成的一个立体图形，其主视图是（）A．B．C．D．【答案】A【解析】从正面看易得第一层有2个正方形，第二层左边有一个正方形，如图所示：故选：A．13.下列几何体中，俯视图不是圆的是()A．四面体B．圆锥C．球D．圆柱【答案】A【解析】A、俯视图是三角形，故此选项正确；B、俯视图是圆，故此选项错误；C、俯视图是圆，故此选项错误；D、俯视图是圆，故此选项错误；故选：A．14.我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【答案】A【解析】分析根据俯视图即从物体的上面观察得得到的视图，进而得出答案A故选：A．15.)如图为正方体的一种平面展开图，各面都标有数字，则数字为﹣2的面与其对面上的数字之积是（）A．﹣12B．0C．﹣8D．﹣10【答案】A【解析】分析根据正方体的平面展开图的特征知，其相对面的两个正方形之间一定相隔一个正方形，所以数字为﹣2的面的对面上的数字是6，其积为﹣12．故选：A16.如图∠是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图∠．关于平移前后几何体的三视图，下列说法正确的是（）A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同【答案】A【解析】图∠的三视图为：图∠的三视图为：故选：A．17.如图所示的几何体是由几个大小相同的小正方体搭成的，其俯视图是（）A．B．C．D．【答案】C【解析】从上面看，得到的视图是：，故选：C．18.如图，圆柱底面圆半径为2，高为2，则圆柱的左视图是()A．平行四边形B．正方形C．矩形D．圆【答案】C【解析】圆柱底面圆半径为2，高为2，∴底面直径为4，∴圆柱的左视图是一个长为4，宽为2的长方形，故选：C．19.某同学家买了一个外形非常接近球的西瓜，该同学将西瓜均匀切成了8块，并将其中一块（经抽象后）按如图所示的方式放在自已正前方的水果盘中，则这块西瓜的三视图是()A．B．C．D．【答案】B【解析】分析主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．观察图形可知，这块西瓜的三视图是．故选：B．20.如图是一个由4个相同的正方体组成的立体图形，它的主视图是()A．B．C．D．【答案】B【解析】左视图有3列，每列小正方形数目分别为2，1，1．故选：B．21.如图是一个几何体的三视图，则这个几何体是（）A．三棱锥B．圆锥C．三棱柱D．圆柱【答案】B【解析】分析主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选：B．二、填空题22.一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．【答案】10【解析】设俯视图有9个位置分别为：由主视图和左视图知：∠第1个位置一定是4，第6个位置一定是3；∠一定有2个2，其余有5个1；∠最后一行至少有一个2，当中一列至少有一个2；根据2的排列不同，这个几何体的搭法共有10种：如下图所示：故答案为：10．23.在如图所示的几何体中，其三视图中有矩形的是______.（写出所有正确答案的序号）【答案】∠∠【解析】本题考查对三视图的认识.∠长方体的主视图，俯视图，左视图均为矩形；∠圆柱的主视图，左视图均为矩形，俯视图为圆；∠圆锥的主视图和左视图为三角形，俯视图为圆.故答案为∠∠24.已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为 ． 【答案】（18+2）cm 2【解析】该几何体是一个三棱柱，底面等边三角形边长为2cm ，高为cm ，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm 2）．故答案为（18+2）cm 2第11题图③圆锥②圆柱①长方体25.如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母）【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．。

投影与视图一、中心投影1.定义：从一个点发出的光线形成的投影称为中心投影。

2.性质：（1）图形中的两个三角形相似；（2）物体上的点，影子上的对应点及光源在一条直线上。

3.特点：（1）等高物体垂直地面放置：①离点光源越近，影子越短；②离点光源越远，影子越长。

（2）等长物体平行地面放置：①离点光源越近，影子越长；②离点光源越远，影子越短4.作图方法：（1）物体上的点和影子上的对应点的连线交于同一点，这点即为光源；（2）过光源和物体的顶端作一条直线与投影面的交点与物体底端的线段就是影长。

二、平行投影1.定义：平行光线形成的投影称为平行投影。

当平行光线与投影面垂直时，这种投影称为正投影2.一天中影子移动方向：正西到正北到正东三、视图1.三视图包括：主视图、左视图、俯视图。

注：在画视图时，看得见的部分的轮廓线通常画成实线，看不见的部分轮廓线通常画成虚线；用尺子准确量出长度画图.2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。

注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。

在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。

一．中心投影定义1.中心投影的光线是( )A.平行的B.聚成一点的C.不平行的D.向四面八方发散的2.如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A.越长B.越短C.一样长D.随时间变化而变化3.下列投影中，是中心投影的是（）4.同一灯光下两个物体的影子可以是（）A．同一方向B．不同方向C．相反方向D．以上都有可能5.下列结论正确的有( )①同一时刻，同一公园内的物体在阳光照射下，影子的方向是相同的；②物体在任何光线照射下影子的方向都是相同的；③物体在路灯照射下，影子的方向与路灯的位置有关；④物体在光线照射下，影子的长短仅与物体的长短有关．A．个B．个C．个D．个6.某舞台的上方共挂有a，b，c，d四个照明灯，当只有一个照明灯亮时，一棵道具树和小玲在照明灯光下的影子如图所示，则亮的照明灯是（）A．a灯B．b灯C．c灯D．d灯7.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（ ）A. 越来越小 B ．越来越大 C ．大小不变 D ．不能确定二．中心投影相关求长度1. 身高相同的甲、乙两人分别距同一路灯2米、3米，路灯亮时，甲的影子比乙的影子________（填“长”或“短”）2. 如图，小芸用灯泡O 照射一个矩形相框ABCD ，在墙上形成影子''''D C B A ．现测得 OA=20cm ，cm OA 50' ，相框ABCD 的面积为 80cm 2，则影子''''D C B A 的面积为_______．3. 小明在晚上由路灯A 走向路灯B ，当他走到P 处时，发现身后影子顶部正好触到路灯A 底部，当他再向前步行12米到达Q 时，发现影子的顶点正好接触到路灯B 的底部．已知小明的身高是1.6米，两个路灯的高度都是9.6m ，且AP=BQ=x 米.(1) 求两个路灯之间的距离；(2) 小明在两个路灯之间行走时，在两个路灯下的影长之和是否为定值？如果是定值，直接写出此定值，如果不是定值，求说明理由．4. 如图，花丛中有一路灯杆AB，在灯光下，大华在D点处的影长DE=3米，沿BD方向行走到达G点，DG=5米，这时大华的影长GH=5米．如果大华的身高为2米，求路灯杆AB的高度．三．中心投影相关作图1.路灯下站着小赵、小芳、小刚三人，小芳和小刚的影长如图，确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．2.学习投影之后，小刚、小雯利用灯光下自己的影子长度来测量一路灯的高度，如图，在同一时间，身高为1.6m的小刚（AB）的影子BC长3m，而小雯（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．(1) 请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G．(2) 求路灯灯泡的垂直高度GH．(3) 如果小刚沿线段BH向小雯（点H）走去，当小明走到BH中点'B处时，求其影子''CB的长．3.如图，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他在某一灯光下的影子为DA，继续按此速度行走2秒到达点F，此时他在同一灯光下的影子落在其身后的线段DF上，测得此时影长MF为1.2米；然后他将速度提高到原来的1.5倍，再行走2秒到达点H,他在同一灯光下的影子恰好是HB，图中线段CD,EF,GH表示小明的身高.（1）请在图中画出小明的影子MF；（2）若A,B两地相距12米，则小明原来的速度为.四．灯光下影子变化情况1.如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）.A. 逐渐变短B. 逐渐变长C. 先变短后变长D. 先变长后变短2.小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定3.小强的身高和小明的身高一样，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．无法判断谁的影子长4.如图所示，在一条笔直的小路上有一盏路灯，晚上小雷从点B处直走到点A处时，小雷在灯光照射下的影长y与行走的路程x之间的函数图象大致是（）A．B． C．D．5.我们常用“y随x的增大而增大（或减小）”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A 经过路灯C 的正下方沿直线走到点B ，他与路灯C 的距离y 随他与点A 之间的距离x 的变化而变化．下列函数中y 与x 之间的变化关系，最有可能与上述情境类似的是（ ）A. y=x B ．y=x+3 C ．x y 3 D ．y=(x-3)2+3 6.如图，路灯（P 点）距地面9米，身高1.5米的小云从距路灯的底部（O 点）20米的A 点，沿OA 所在的直线行走14米到B 点时，身影的长度是变长了还是变短了？变长或变短了多少米？五．平行投影定义及性质1.下列光线所形成是平行投影的是（ ）A ．太阳光线B ．台灯的光线C ．手电筒的光线D ．路灯的光线2.如图的Rt △ABC 绕直角边旋转一周，所得几何体的正投影是（ ）A ．直角三角形B ．等腰三角形C ．等边三角形D ．圆3.（五育月考）在一个晴朗的上午，乐乐拿着一块长方形木板在地面上形成的投影中不可能的是（ ）4.太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（ ）A ．与窗户全等的矩形B ．平行四边形C ．比窗户略小的矩形D ．比窗户略大的矩形5.圆形的物体在太阳光的投影下是（ ）A ．圆形B ．椭圆形C ．线段D ．以上都有可能6.如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A.B．C．D．7.把一个正六棱柱如右图水平放置，一束水平方向的平行光线照射此正六棱柱时的正投影是（）六．阳光下影子变化情况1.在阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长的变化规律为（）A．逐渐变长B．逐渐变短C．影子长度不变D．影子长短变化无规律2.下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③3.小华在上午8时，上午9时，上午10时，上午12时四次到室外的阳光下观察向日葵影子的变化情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时C．上午10时D．上午12时4.(12月志达月考）6．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（）A.①②③④B.④①③②C.④②③①D.④③②①5.如图：公路旁有两个高度相等的路灯AB、CD．数学老师杨柳上午上学时发现高1米的木棒的影子为2米，此时路灯B在太阳光下的影子恰好落到里程碑E处，他自己的影子恰好落在路灯CD的底部C处．晚自习放学时，站在上午同一个地方，发现在路灯CD的灯光下自己的影子恰好落在里程碑E处．（1）在图中画出杨老师的位置，并画出光线，标明（太阳光、灯光）．（2）杨老师身高为1.5米，他离里程碑E恰5米，求路灯高．6.如图（1）中间是一盏路灯，周围有一圈栏杆，图（2）（3）表示的是这些栏杆的影子，但没有画完，请你把图（2）（3）补充完整.七．与平行投影有关作图与计算1.如图，AB和DE是直立在地面上的两根立柱．AB=4m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影．（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为8m，请你计算DE的长．2. 某一广告墙PQ旁有两根直立的木杆AB和CD，某一时刻在太阳光下，木杆CD的影子刚好不落在广告墙PQ上，（1）你在图中画出此时的太阳光线CE及木杆AB的影子BF；（2）若AB=6米，CB=3米，CD到PQ的距离DQ的长为4米，求此时木杆AB的影长．3.（17-18期末）花园的护栏由木杆组成，小明以其中三根等高的木杆为观测对象，研究它们影子的规律。

班级姓名学号分数第二十九章投影与视图（A卷·知识通关练）核心知识1. 投影1．下列各种现象属于中心投影的是()A．晚上人走在路灯下的影子B．中午用来乘凉的树影C．上午人走在路上的影子D．阳光下旗杆的影子【分析】根据中心投影的性质，找到是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有A选项得到的投影为中心投影．故选：A．【点评】此题主要考查了中心投影的性质，解决本题的关键是理解中心投影的形成光源为点还是平行光线．2．如图，小亮居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小亮由A处径直走到B处，他在灯光照射下的影长l与行走的路程S之间的变化关系用图象刻画出来，大致图象是()A．B．C．D．【分析】根据中心投影的性质得出小亮在灯下走的过程中影长随路程之间的变化，进而得出符合要求的图象．【解答】解：小路的正中间有一路灯，晚上小亮由A处径直走到B处，他在灯光照射下的影长l与行走的路程S之间的变化关系应为：当小亮走到灯下以前：l随S的增大而减小；当小亮走到灯下以后再往前走时：l 随S 的增大而增大，∴用图象刻画出来应为B ．故选：B ．【点评】此题主要考查了函数图象以及中心投影的性质，得出l 随S 的变化规律是解决问题的关键．3．如图，11A B 是线段AB 在投影面P 上的正投影，20AB cm =，170ABB ∠=︒，则投影11A B 的长为( )A ．20sin70cm ︒B ．20cos70cm ︒C ．20tan70cm ︒D ．20sin 70cm ︒【分析】如图，过点A 作1AH BB ⊥于点H ，则四边形11AHB A 是矩形，解直角三角形求出AH ，可得结论．【解答】解：如图，过点A 作1AH BB ⊥于点H ，则四边形11AHB A 是矩形，11AH A B ∴=，在Rt ABH ∆中，sin7020sin70()AH AB cm =⋅︒=⋅︒，1120sin 70()A B AH cm ∴==︒．故选：A ．【点评】本题考查平行投影，解直角三角形等知识，解题的关键是学会添加常用辅助线，构造直角三角形解决问题．4．如图所示，表示两棵小树在同一时刻阳光下的影子的图形可能是( )A．B．C．D．【分析】平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．【解答】解：A、影子的方向不相同，故本选项错误；B、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；C、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误；D、影子的方向不相同，故本选项错误；故选：B．【点评】本题考查了平行投影特点，难度不大，注意结合选项判断．5．人从路灯下走过时，影子的变化是()A．长→短→长B．短→长→短C．长→长→短D．短→短→长【分析】由题意易得，离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【解答】解：因为人在路灯下行走的这一过程中离光源是由远到近再到远的过程，所以人在地上的影子先变短后变长．故选：A．【点评】本题综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．6．由四个相同小立方体拼成的几何体如图所示，当光线由上向下垂直照射时，该几何体在水平投影面上的正投影是()A．B．C．D．【分析】根据平行投影的定义进行判定即可得出答案．【解答】解：根据题意可得，当光线由上向下垂直照射时，该几何体在水平投影面上的正投影有4个小正方形组成，如图.故选：A．【点评】本题主要考查了平行投影，熟练掌握平行投影的应用进行求解是解决本题的关键．7．太阳发出的光照在物体上是()，路灯发出的光照在物体上是()A．平行投影，中心投影B．中心投影，平行投影C．平行投影，平行投影D．中心投影，中心投影【分析】根据平行投影与中心投影的定义判断即可．【解答】解：太阳发出的光照在物体上是平行投影，路灯发出的光照在物体上是中心投影．故选：A．【点评】本题考查中心投影，平行投影等知识，解题的关键是理解中心投影，平行投影的定义，属于中考常考题型．8．下列现象是物体的投影的是()A．灯光下猫咪映在墙上的影子B．小明看到镜子里的自己C ．自行车行驶过后车轮留下的痕迹D ．掉在地上的树叶【分析】利用投影的定义确定答案即可．【解答】解：A 、灯光下猫咪映在墙上的影子是投影，符合题意；B 、小明看到镜子里的自己是镜面对称，不是投影，不符合题意；C 、自行车行驶过后车轮留下的痕迹不是投影，不符合题意；D 、掉在地上的树叶不是投影，不符合题意，故选：A ．【点评】考查了中心投影和中心对称的知识，判断投影是中心投影的方法是看光线是否相交于一点，如果光线是相交于一点，那么所得到的投影就是中心投影．9．如图，在平面直角坐标系中，点光源位于(2,2)P 处，木杆AB 两端的坐标分别为(0,1)，(3,1)．则木杆AB 在x 轴上的影长CD 为( )A ．3B ．5C ．6D ．7【分析】利用中心投影，作PE x ⊥轴于E ，交AB 于M ，如图，证明PAB CPD ∆∆∽，然后利用相似比可求出CD 的长．【解答】解：过P 作PE x ⊥轴于E ，交AB 于M ，如图，(2,2)P ，(0,1)A ，(3,1)B ．1PM ∴=，2PE =，3AB =，//AB CD ，∴AB PM CD PE =， ∴312CD =， 6CD ∴=，故选：C ．【点评】本题考查了中心投影：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．10．如图，EB 为驾驶员的盲区，驾驶员的眼睛点P 处与地面BE 的距离为1.6米，车头FACD 近似看成一个矩形，且满足32FD FA =，若盲区EB 的长度是6米，则车宽FA 的长度为( )米．A ．117B ．127C ．137D ．2 【分析】通过作高，利用相似三角形的对应高的比等于相似比，列方程求解即可．【解答】解：如图，过点P 作PM BE ⊥，垂足为M ，交AF 于点N ，则 1.6PM =，设FA x =米，由32FD FA =得，23FD x MN ==， 四边形ACDF 是矩形，//AF CD ∴， PAF PBE ∴∆∆∽，∴PN FA PM EB=， 即1.66PN x =， 415PN x ∴=， PN MN PM +=，∴42 1.6153x x +=， 解得，127x =， 故选：B ．【点评】本题考查视点、视角、盲区的意义，此类问题可以转化为相似三角形的知识进行解答．核心知识2．简单几何体的三视图11．下列几何体中，从左面看到的形状为三角形的是()A．B．C．D．【分析】四个几何体的左视图：长方体是长方形，圆锥是等腰三角形，圆柱是矩形，三棱锥是长方形，由此可确定答案．【解答】解：因为圆柱、三棱锥的左视图是矩形，圆锥的左视图是等腰三角形，长方体的左视图是长方形，故左视图是三角形的几何体是圆锥；故选：B．【点评】本题主要考查三视图的左视图的知识；考查了学生的空间想象能力，属于基础题．12．如图所示，下列几何体中主视图是圆的是()A．B．C．D．【分析】根据球体、圆锥、圆柱、正方体的主视图的形状进行判断即可．【解答】解：球体的主视图是圆，圆锥体的主视图是三角形，圆柱的主视图是长方形，正方体的主视图是正方形，故选：A．【点评】本题考查简单几何体的三视图，掌握圆柱、圆锥、正方体、球的三视图的形状是正确判断的前提．13．如图的四个几何体，它们各自从正面，上面看得到的形状图不相同的几何体的个数是()A．1 B．2 C．3 D．4【分析】根据三视图的定义一一判断即可．【解答】解：正方体的主视图，俯视图相同，都是正方形；三棱柱的主视图是矩形（包括中间的一条虚线），俯视图是三角形．圆柱的主视图是矩形，俯视图是圆．圆锥的主视图是三角形，俯视图是圆（包括圆心）．故选：C．【点评】本题考查简单几何体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．14．襄阳牛杂面因襄阳籍航天员聂海胜的一句“最想吃的还是我们襄阳的牛杂面”火爆出圈，引发了全国人民的聚焦和关注．襄阳某品牌牛杂面的包装盒及对应的立体图形如图所示，则该立体图形的主视图为()A．B．C．D．【分析】根据主视图的意义，从正面看该立体图形所得到的图形进行判断即可．【解答】解：从正面看，是一个矩形，故选：A．【点评】本题考查简单几何体的主视图，理解视图的意义，掌握三视图的画法是正确判断的前提．15．下面立体图形中，从左面看到的平面图形与其他三个不一样的是()A．B．C．D．【分析】A，B，D从左面看到的图形为三角形，C从左面看到的图形为长方形．【解答】解：A，B，D从左面看到的图形为三角形，C从左面看到的图形为长方形，故选：C．【点评】本题考查了常见几何体三视图的相关知识，关键在于要知道从哪个方位进行观察．16．分别观察如图所示几何体，其中主视图、左视图和俯视图完全相同的有()A．1个B．2个C．3个D．4个【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形解答即可．【解答】三棱柱的主视图和俯视图是矩形，左视图是三角形；球的三视图都是圆；圆柱的主视图和左视图是矩形，俯视图是圆；正方体的三视图都是正方形．所以主视图、左视图和俯视图完全相同的有2个．故选：B．【点评】本题考查的是几何体的三视图，理解主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形是解题的关键．17．如图，从左面观察这个立体图形，得到的平面图形是()A．B．C．D．【分析】根据解答组合体的三视图的画法画出左视图即可．【解答】解：这个组合体的左视图如下：故选：A．【点评】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体的三视图的画法及形状是正确解答的前提．18．如图是由6块相同的小正方体组成的立体图形，从左面看到的形状是()A．B．C．D．【分析】根据简单组合体的三视图得出结论即可．【解答】解：根据题意知，组合体的左视图为，故选：B．【点评】本题主要考查简单组合体的三视图，熟练掌握简单组合体的三视图是解题的关键．19．如图，将一个规则几何体的上半部分钻一个圆孔，则该几何体的俯视图是()A．B．C．D．【分析】根据几何体的俯视图得出结论即可．【解答】解：由题意知，几何体的俯视图为，故选：A．【点评】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．20．图所示的几何体的左视图是()A．B．C．D．【分析】根据简单组合体的三视图得出结论即可．【解答】解：由题意知，几何体的左视图为，故选：B．【点评】本题主要考查简单组合体的三视图，熟练掌握简单组合体的三视图是解题的关键．21．如图，该几何体的左视图是()A．B．C．D．【分析】根据几何体的左视图得出结论即可．【解答】解：根据题意知，几何体的左视图为，故选：D．【点评】本题主要考查简单组合体的三视图，熟练掌握简单组合体的三视图是解题的关键．22．如图，是由两个正方体组成的几何体，则从上面看该几何体的形状图为()A．B．C．D．【分析】找到从上面看所得到的图形即可．【解答】解：从上面看到的几何体的形状图是C，故选：C．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．23．如图所示的几何体的左视图()A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看，是一个矩形，矩形的中间有一条横向的虚线，故选：C．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．24．一个圆柱和正三棱柱组成的几何体如图水平放置，其主视图是()A．B．C．D．【分析】根据简单组合体的三视图的定义画出其主视图即可．【解答】解：这个组合体的主视图如下：故选：B．【点评】本题考查简单组合体的三视图，理解视图的定义掌握简单组合体三视图的画法是正确解答的前提．核心知识3．由三视图判断几何体25．已知圆锥的三视图及相关数据如图所示，则这个圆锥的侧面展开图（扇形）的圆心角度数为( )A ．270︒B ．216︒C ．108︒D ．135︒【分析】根据展开图的扇形的弧长等于圆锥底面周长计算．【解答】解：观察三视图得：圆锥的底面半径为3cm ，高为4cm ，所以圆锥的母线长为5cm ，56180n ππ=， 解得216n =︒．故选：B ．【点评】考查了圆锥的计算，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把的扇形的弧长等于圆锥底面周长作为相等关系，列方程求解．26．一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的左视图为( )A ．B ．C．D．【分析】由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1．据此可作出判断．【解答】解：该几何体的左视图为．故选：A．【点评】本题考查了几何体的三视图的画法，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图形是俯视图．27．用3个大小相同的小正方体搭成的几何体，从三个方向看到的形状图如图所示，则这个几何体可能是( )A．B．C．D．【分析】在俯视图上摆小立方体，确定每个位置上摆小立方体的个数，得出答案．【解答】解：在俯视图标出相应位置摆放小立方体的个数，如图所示：则这个几何体可能是．故选：B．【点评】本题考查了学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．28．如图是从三个方向看到的由一些相同的小正方体构成的几何体的形状图，则构成这个几何体的小正方体的个数是()A．8 B．7 C．6 D．5【分析】由主视图易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图和左视图可得第二层立方体的个数，相加即可．【解答】解：由三视图易得最底层有6个正方体，第二层有2个正方体，那么共有628+=个正方体组成．故选：A．【点评】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．29．如图四个由小正方体拼成的立体图形中，从正面看是的是()A．B．C．D．【分析】先画出各个图形从正面看的视图，再判断即可．【解答】解：A、图形从正面看得出的图形为，故本选项不符合题意；B、图形从正面看得出的图，故本选项不符合题意；C、图形从正面看得出的图形为，故本选项符合题意；D、图形从正面看得出的图形为，故本选项不符合题意；故选：C．【点评】本题考查了简单组合体的三视图，能理解三视图的定义是解此题的关键．30．一个几何体是由7个完全相同的小正方体搭建而成的，从上面看到的形状图如图所示，则从正面看到的形状图不可能是()A．B．C．D．【分析】根据俯视图可知最下面一层有6个小正方体，所以第二层有1个，即可判断出答案．【解答】解：根据俯视图可知最下面一层有6个小正方体，所以第二层有1个，所以主视图不可能为C．故选：C．【点评】本题考查了简单组合体的三视图，利用了主视图的定义．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．31．一个立体图形，从上面看到的平面图形，从左面看到的平面图形，搭成这样的几何体所需要的小正方体个数为()A．5 B．6 C．7 D．5或6【分析】根据从上面看到的图形结合从左面看到的图形，可以确定这个立体图形需要小正方体的个数．【解答】解：如图，这个几何体需要的小正方体个数为21115+++=（个)或22116+++=（个)．故选：D．【点评】本题考查由三视图判定几何体，简单的三视图等知识，解题的关键是理解三视图的定义，属于中考常考题型．32．一个长方体，从左面、上面看得到的图形及相关数据如图，则从正面看该几何体所得到的图形的面积为()A．6 B．8 C．12 D．9【分析】先根据从左面、从上面看到的形状图的相关数据可得，从正面看到的形状图是长为4宽为2的长方形，再根据长方形的面积公式计算即可．【解答】解：根据从左面、从上面看到的形状图的相关数据可得：从正面看到的形状图是长为4宽为2的长方形，则从正面看到的形状图的面积是428⨯=；故选：B．【点评】此题考查了由三视图判断几何体，关键是根据从左面、从上面看到的形状图的相关数据得出从正面看到的形状图是长为4宽为2的长方形．33．如图，三视图所对应的立体图形是下面的()A．圆柱B．正方体C．三棱柱D．长方体【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，根据给出的三视图，分析、判定出即可．【解答】解：根据题意，从俯视图中知，这个立体图形有3条棱，底面为三角形，从左视图中可知，侧面是长方形，从主视图可知，正面是长方形，因此，符合条件的几何体是三棱柱．故选：C ．【点评】本题主要考查了由三视图判定几何体，主要考查了学生的抽象思维能力和空间想象能力．34．一个几何体的三视图如图所示，其中俯视图为正三角形，则该几何体的左视图中a 的值为()A ．1.8B ．1.7C 3D ．2【分析】根据三视图的定义以及正三角形的性质进行计算即可．【解答】解：如图，由图形中所标识的数据可知，在俯视图中，2AB =，ABC ∆是正三角形，过点C 作CM AB ⊥于M ，112AM BM AB ∴===，33CM AM ∴==，即左视图中a 3故选：C ．【点评】本题考查由三视图判断几何体，简单几何体的三视图，理解视图的定义，掌握简单几何体三视图的形状以及正三角形的性质是解决问题的前提．35．一个圆锥体容器的主视图如图1所示，向其中注入一部分水后，水的高度如图2所示，则图2中，上水面所在圆的半径长为( )A ．1cmB ．2cmC ．3cmD ．6cm【分析】根据相似三角形的性质列出算式计算即可求解．【解答】解：设上水面所在圆的半径长为为x cm ，依题意有：2123812x -=， 解得3x =．故选：C ．【点评】本题考查了由三视图判断几何体，关键是得到上水面所在三角形与主视图所在三角形相似．。

中考复习之尺规作图、视图与投影一、同步知识梳理尺规作图：广州中考目标要求 1、掌握以下基本作图 作一条线段等于已知线段 作一个角等于已知角 作角的平分线 作线段的垂直平分线2、会利用基本作图，作三角形、圆、以及三角形和圆的组合图形。

3、会写出简单的尺规作图题的已知、求作和作法（不要求证明）。

二、同步题型分析题型1：基本作图（★）例1：已知线段a 、b ，画一条线段，使其等于b a 2+．分析：所要画的线段等于b a 2+，实质上就是b b a ++．解：1．画线段a AB =．2．在AB 的延长线上截取b BC 2=．则线段AC 就是所画的线段． 小结：1．尺规作图要保留画图痕迹，画图时画出的所有点和线不可随意擦去．2．其它作图都可以通过画基本作图来完成，写画法时，只需用一句话来概括叙述基本作图．（★★）例2：如下图，已知线段a 和b ，求作一条线段AD 使它的长度等于2a －b ．解：如图，（1）作射线AM ；（2）在射线AM 上，顺次截取AB =BC =a ；（3）在线段CA 上截取CD =b ，则线段AD 就是所求作的线段．（★）例3：求作一个角等于已知角∠MON （如图1）．图（1） 图（2）解： 如图（2）， （1）作射线11M O ；（2）在图（1）上，以O 为圆心，任意长为半径作弧，交OM 于点A ，交ON 于点B ； （3）以1O 为圆心，OA 的长为半径作弧，交11M O 于点C ； （4）以C 为圆心，以AB 的长为半径作弧，交前弧于点D ； （5）过点D 作射线D O 1．则∠D CO 1就是所要求作的角．（★）例4：已知∠AOB ，求作∠AOB 的平分线OC ．解：如图，（1）以点O 为圆心，任意长为半径作弧，分别交OA 、OB 于D 、E 两点；（2）分别以D 、E 为圆心，以大于21DE 的长为半径作弧，两弧交于C 点； （3）作射线OC ，则OC 为∠AOB 的平分线．（★★）例5：如图（1）所示，在图中作出点C ，使得C 是∠MON 平分线上的点，且AC =OC ．图（1） 图（2）分析： 由题意知，点C 不仅要在∠MON 的平分线上，且点C 到O 、A 两点的距离要相等，所以点C 应是∠MON 的平分线与线段OA 的垂直平分线的交点． 作法： 如图（2）所示 （1）作∠MON 的平分线OP ；（2）作线段OA 的垂直平分线EF ，交OP 于点C ，则点C 就是所要求作的点．小结：（1）根据题意弄清要求作的点的特征是到各直线距离相等，还是到各端点距离相等。
