液压系统动态液压系统动态分析讲义第⼀章绪论引⾔对于⼀个系统⽽⾔，输⼊和扰动往往随时间改变，系统中变量都与时间有关。
因此，系统特性的分析和设计必须考虑动态特性。
我们专业作为机械学科的分⽀，所研究对象的动态特性分析也是⼀个极为重要的问题。
这门课程叫液压系统动态分析。
顾名思义，是研究液压系统的动态特性。
液压系统要能正常⼯作，必须满⾜以下⼏⽅⾯的基本要求：(1) ⼯作循环要求：完成系统所要求的⼯作循环；(2) 静态特性要求：主要性能参数满⾜系统⼯作的要求，如驱动负载能⼒，包括运动(⾏程、速度和加速度)和⼒(⼒矩)的要求；(3) 动态特性要求：⼀般的液压系统应能满⾜系统⼯作时的动态特性要求，如不能产⽣振动、爬⾏或液压冲击，⼯作环节的切换快速平稳，动态误差⼩。
在对液压系统的动态特性要求较⾼时，仅考虑静态特性进⾏设计是不够的，还必须进⾏动态特性分析。
如果系统的动态特性不好，在动态过程中的⼯作情况就不能满⾜要求，甚⾄⽆法正常⼯作。
由于对液压系统⼯作性能的要求不断提⾼，液压系统的动态特性已逐渐被⼈们所重视。
液压系统的动态特性使其动态过程中的特性。
液压系统的动态过程可由很多原因引起，归纳起来有下述两个⽅⾯：(1) 控制过程：为实现系统所要求的动作，某⼀或某些元件要受控并改变状态。
如启动、制动、运动⽅向或速度、压⼒的转换等。
(2) 外界⼲扰液压系统在产⽣动态过程以前，是在某⼀稳态状况下⼯作的，即系统中各参量相互间的关系都处于静平衡状态。
系统产⽣动态过程时，这种平衡状态遭到破坏；动态过程结束时，系统由达到新的平衡状态。
所以液压系统的动态过程时系统失去原来平衡状态到达新的平衡状态的过程。
在这⼀过程中，系统中各参量都在随时间发⽣变化，这种变化过程性能的好坏，就是系统动态特性的优劣。
⼀、研究对象、内容和意义液压元件与系统都是我们的研究对象，具体可分为三类：（1）具有内反馈机制的液压元件，如溢流阀、恒压泵等。
这类元件通过其内部的反馈调节机制，控制压⼒、流量或者是功率为恒定值。

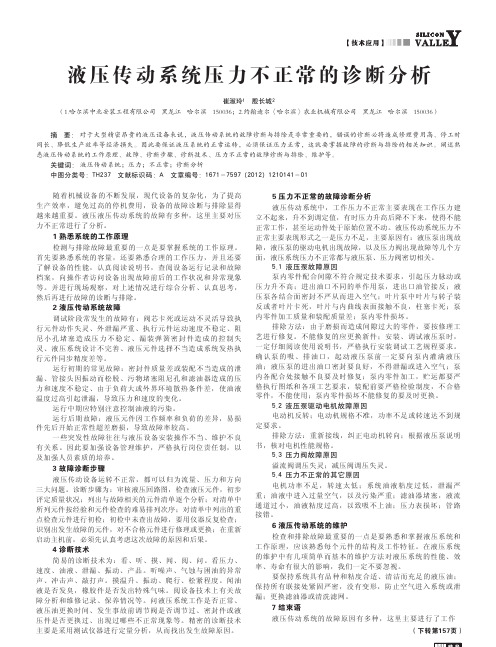

液压传动系统压力不正常的诊断分析12崔淑玲 殷长城（1.哈尔滨中北安装工程有限公司 黑龙江 哈尔滨 150036；2.约翰迪尔〈哈尔滨〉农业机械有限公司 黑龙江 哈尔滨 150036）摘 要： 对于大型精密昂贵的液压设备来说，液压传动系统的故障诊断与排除是非常重要的，错误的诊断必将造成修理费用高、停工时间长、降低生产效率等经济损失。
