10KV(35KV)配电站设备安装作业指导书(doc 9页)

10KV线路作业指导书1000字本文是一份10KV线路作业指导书，旨在为工作人员提供详细的操作步骤和安全注意事项，以确保作业过程中的安全和顺利。

一、前期准备1. 确认作业区域：初步了解所在地区的10KV线路分布情况，确定作业区域，特别是要注意工作人员所在的接线台。

2. 确认线路电压：确认线路电压为10KV，以保证所需的绝缘等级。

3. 准备必要的工具和装备：工具包、绝缘手套、安全带、绝缘靴、安全帽等。

4. 安排专人负责监控：在作业过程中，负责在场地周围监控和提示，遇到意外情况及时向作业人员发出警示，以保证作业人员的安全。

5. 确认气象信息：在天气不好的情况下，需要特别注意，以防降雨、强风等天气状况影响安全。

二、作业方式1. 确定作业方式：作业可以采用架桥、爬杆等方式进行。

在不同线路情况下，需要选择最适合的作业方式，以保证作业人员的安全。

2. 安全带的使用：在进行高空作业时，必须佩戴安全带，并且在作业过程中始终保持牢固位置，以避免意外情况的发生。

3. 确认电流是否断开：作业人员在进入接线台和纵向通道之前必须确认电流已经全部断开，以保证作业安全。

4. 绝缘安全措施：作业人员必须穿戴好符合绝缘标准的装备，并且在操作过程中始终保持绝缘状态，以避免触电等危险情况的发生。

5. 作业结束后的注意事项：作业结束后，必须清理好现场，回收使用过的工具，并且关闭开关，将螺栓拧紧，确保线路安全。

三、安全常识1. 防止潮气侵蚀：在进行线路安装之前，必须确认有没有潮气侵蚀现象，必要时提高设备的绝缘等级。

2. 接地的重要性：在作业过程中必须保证线路的接地良好，以及时排除不良接地引起的意外情况。

3. 确认作业人员身体状况：在选择作业人员之前，必须确认其身体状况良好，无心脏病等严重疾病。

4. 提前排除隐患：在作业之前，必须排除可能导致意外情况的隐患，如保证地勤标准、使用正规工具等。

5. 防止人造短路：在进行接线和安装设备的过程中，必须小心谨慎，避免因误操作而导致人造短路的发生。

10kV屋内配电装置安装作业指导书一、工程概况工程名称：南安贵峰220kV变电站工程建设地点：南安市溪美镇贵峰村建设单位：泉州电业局设计单位：福建省电力勘测设计院监理单位：湖北中南电力工程建设监理有限责任公司施工单位：福建省亿力电力建设有限公司要求工期：2021年5月10日开工至8月10日竣工项目的质量、环境和职业健康安全管理方针：珍惜资源，保护环境；文明施工，健康安全；工程创优，顾客满意。

职业安全健康与环境保护工作目标：（1）施工分项工程合格率100%；单位工程优良率100%；（2）环境污染事故率为零；（3）控制轻伤事故率5‰；杜绝发生人身和设备等重大安全事故；本期10kV屋内配电装置装设馈线柜16面KYN28-12（Z）、电容器柜8面KYN28-12（Z）、站用变柜2面KYN28-12（Z）、主变进线柜3面KYN28-12（Z）、分段断路器柜1面KYN28-12（Z）、分段隔离手车柜2面KYN28-12（Z）、PT及避雷器柜3面KYN28-12（Z）、接地变柜1面KYN28-12（Z）4组。

10kV并联电容器成套装置共8套，其中TBB10-10020/334M-BL 4套，TBB10-5010/334M-AK 4套。

电容器组出线桥L≈7.1米，1250A，8座；进线第 1 页共 7 页南安贵峰220kV变电站工程10kV屋内配电装置安装作业指导书第 2 页共 7 页母线桥L≈3.3米，3150A，3座；母线联络母线桥L≈5.4米，2000A，1座。

二、编制依据2.1 设计图纸及开关柜厂家图纸资料2.2《电气装置安装工程施工及验收规范》（GB 50171-92） 2.3《电力建设安全工作规程》（DL/T5009.3-1997）三、施工前准备3.1 安装前组织施工人员对安装图纸、开关柜安装的各种标准规范和开关柜的安装作业指导书进行认真学习，并进行技术、安全交底。

3.2 施工机具等准备撬棍4根、电焊机2台、水平仪2台、钻床1台、母线弯曲机1台、滚筒若干、锉刀3把、5米卷尺3把。

10KV 35KV高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书1、主题内容及适用范围1.1本作业指导书规定了10-35kv交流金属封闭恺装移开式开关柜安装全过程的要求和质量标准。

1.2本作业指导书适用于于10}35kv交流金属半封闭恺装移开式机械设备开关柜加装施工。

2、提及标准gb50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》ob50150-91《电气装置安装工程电气设备交接试验标准》3、作业人员资格要求3.1机械设备开关柜加装工作负责人须要具备多次加装经验，熟识加装全过程及技术标准，通常工作人员须要介绍电气加装过程及机械设备开关柜基本结构，能够在工作负责人指导下展开工作。

3.2安装人员在安装前对安装施工图及作业指导书进行学习，了解技术标准，明确作业程序。

4、安装流程图1、基础环评2、工地开箱检验3、柜体准备就绪打听正4、柜体紧固5、二次电路加装6、母线加装7、加装小车柜8、柜体机械部件检查9、柜体机械部件检查10、控制器“五严防”功能检查11、电气试验12、结尾、环评5、加装步骤5.1基础环评序号123456序号123项目检查基础型钢不直高度检查基础型钢水平度检查基础型钢中心误差检查基础型钢与地面标高度检查基础型钢基地检查基础型钢隔热措施5.2现场开箱检验项目技术资料录入实物清点外观检查标准应当提供更多装箱单、说明书、工厂调试报告、合格证并无坏死方法按装箱单清点标准每米＜1mm全长＜5mm每米＜1mm全长＜5mm±5mm同地面标高冲压中剧，中剧牢固，中剧地点不少于2点涂抹存有防锈漆方法用拉线方法用水平尺测量用尺测量用水平尺测量送检送检3.13.23.3序号123录入铭牌及编号柜内主设备检查柜表面检查5.3柜体紧固项目按图确认加装边线柜体定位调整柜体的垂直度标准施工图纸各部件编号一致完好无缺损漆层较完整，结构并无变形方法送检送检送检已施工图纸尺寸为依据，参考主变穿墙套管留出孔边线垂直度≤h*1.5％（h-柜低）相连柜顶部水平误差≤2mm陈列柜顶部误差≤5mm相连柜柜面不平度≤1mm陈列柜柜面不平度≤5m m柜间接缠间隙≤2mm准确调整第一台柜，然后向左右依次用铅堕检查适度多寡垫片调整用水平尺测水平误差用拉线测面部误差4调整各柜间顶上水平度、面部不平度调整柜间接缠间隙5.4柜体紧固5根据实际情况减少柜间加深螺栓方法冲压时焊缝在柜体内两端，并把垫铁一并固定设备基础型钢上序号1项目冲压紧固标准焊缝约为20~40mm没柜不少于4处为，冲压应当稳固可信，冲压在柜体内测。

第五章10KV配电所安装作业指导书1. 适用范围本作业指导书适用于10KV配电所安装运输就位作业。

2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3. 技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。

做到经济合理、安全适用。

与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。

避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。

与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。

10KV及以下架空电力线路严禁跨越火灾危险区域。

不占用或少占用农田。

4. 施工程序与工艺流程10kV配电所电力设备施工安装的工艺主要包括：施工准备及施工配合、施工定测、10kV 盘柜安装、变压器安装、交直流屏及保护屏安装、电缆敷设及接线、配电所试验、配电所送电。

10kV配电所电力设备施工安装工艺流程图：5. 施工要求5.1 施工准备准备电缆线路施工的工机具，测量工具如：皮尺、钢卷尺、测量绳、标桩、红油漆等，施工工具如：锹、镐、钢钎、大锤、电缆支架、电缆滑车，材料如：电缆标志桩、电缆保护钢管、管口封堵材料等。

根据设计电缆线路的径路，查清电缆线路上是否有地下设施，从而确定具体的施工和防护方案。

了解电缆沟土质情况，根据具体情况，从而确定正确的施工方法。

5.2 配电所设备检查设备到达现场后，为保证设备性能，均要对设备进行开箱检查和内部检查，开箱检查时要有业主监理工程师、设备生产厂、施工单位三方参加，并签认“设备开箱检查证”相关资料。

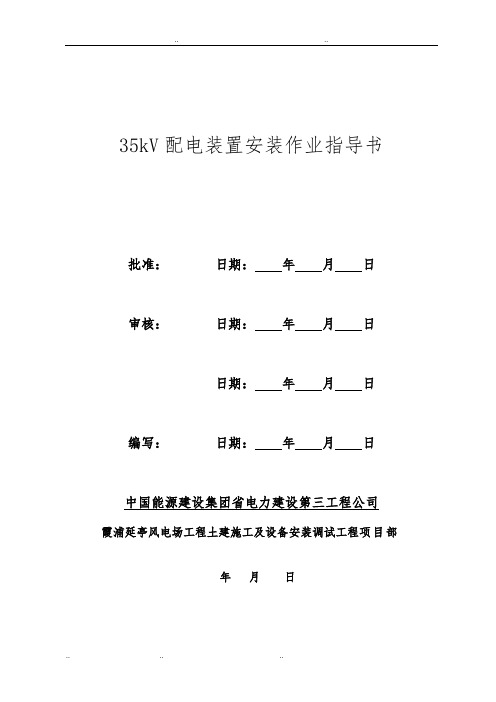

35kV配电装置安装作业指导书批准：日期：年月日审核：日期：年月日日期：年月日编写：日期：年月日中国能源建设集团省电力建设第三工程公司霞浦延亭风电场工程土建施工及设备安装调试工程项目部年月日目录一、适用围 0二、编制依据 0三、作业流程: 0四、工艺流程说明及主要质量控制要点 (1)五、危险点辨识及预控措施： (4)六、工艺质量要求： (5)七、质量通病防治措施： (6)八、强制性条文： (7)一、适用围本作业指导书适用于霞浦延亭风电场工程土建施工及设备安装调试工程。

二、编制依据三、作业流程:开关柜安装作业流程图四、工艺流程说明及主要质量控制要点4.1作业准备4.1.1、人员配备4.1.2、材料准备4.1.3、主要工器具及仪器准备4.2基础复测4.2.1屏柜型钢基础水平误差＜1mm/m，全长水平误差＜2mm.4.2.2屏柜型钢基础不直度误差＜1mm/m，全长不直度误差＜5mm.4.2.3屏柜型钢基础误差及不平行度全长＜5mm.4.2.4端子箱基础按施工图要求及每列端子箱在同一轴线上。

4.2.5屏柜型钢及端子箱底座与主接地网连接可靠。

4.3、成套柜吊装1）办理电气施工作业票。

2）将16T汽车吊停在靠近35kV开关室门口的合适吊点，吊装时用红绳设置警戒线，并设专人监护。

3) 在设备吊装前应尽量使用设备匹配的吊装架吊装，以免设备变形；若设备无此设计，可利用柜顶吊装环吊装。

4) 开关柜运至现场后，按安装顺序吊运至配电室；5) 用专用拖车或滚杠将开关柜体运移到安装位置；4.4、开关柜就位、安装1）开关柜吊至地面并拆除包装箱后，用液压搬运车或滚杠将开关柜体运移到安装位置。

在运输过程中应避免柜变形、元件受损，对重心较高的柜应采取防倾倒措施。

2）复测35kV共箱母线桥的中心线，并以此为基准确定柜的位置,然后依次拼装柜子。

3）35kV开关柜成列安装时，其垂直度、水平度及柜面不平度的允许偏差如下表：4）调整柜体垂直度、水平度及柜面不平度时允许柜于基础型钢间垫入调整用垫片，最多不超过三片，垫片与垫片间、垫片于型钢间应用电焊固定。

10KV变电所施工方案批准：审核：编制：辽宁天昊电力有限公司年月日目录一、变压器安装前的检查及土建施工应具备的条件二、变压器安装施工操作工艺流程三、高压开关柜稳装操作工艺流程四、硬母线安装工艺流程五、电缆敷设与安装六、变电所防雷接地一、变压器安装前的检查及土建条件1、变压器安装前土建工程应具备的条件：（1）屋顶楼板海里渗漏、室内外地面平整、墙面、顶棚喷浆完毕、门窗安装完毕。

（2）保护性网门、栏杆等安全设施安全、通风消防设置安装完毕。

（3）预埋件、预留孔洞、变压器混凝土基础，进出线尺寸位置应符合设计规定。

（4）变压器底的储油坑清理干净、排油水管通畅，卵石铺设完毕。

（5）受电后无法进行再装饰的工程以及影响运行安全的项目施工完毕。

（6）与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。

当设备及设计有特殊要求时应符合其他要求。

二、变压器安装施工操作工艺流程（一）设备开箱检查1、检查人员应由建设单位、施工安装单位、供货单位代表组成、共同进行校验并做好记录。

2、根据设计图及设备技术文件和清单、检查变压器及附件备件的规格型号、数量是否符合设计图纸要求、部件是否齐全、有无损坏丢失。

3、变压器出厂资料应齐全。

例如设备图纸使用说明书、出厂试验报告、出厂合格证书、装箱清单等产品的技术文件均应齐全。

4、所采用的设备及器材均应符合国家现行施工及验收规范的规定、并在设备上设置铭牌。

5、变压器检查：（1）变压器整体外观检查无机械损伤及变形、油漆应完好无损伤。

（2）油箱封闭是否良好、有否漏油、渗油油标处油面是否正常，发现问题及时处理。

（3）各入孔、套管孔散热器蝶阀等处的密封是否严密、螺丝是否坚固等。

带油运输的变压器储油油箱油位是否正常。

充氮运输的应检查剩余压力、其压力的0.01—0.03MPQ。

（4）变压器无小车、轮距与轨道设计距离是否相符，如不相符应调整轨距。

（5）通过检查判断变压器有无受潮的可能性、如发现严重情况应及时处理，并将检查情况作出记录。

编号：
XX变电站110KV/35KV/10KV主变设备
安装作业指导书
编写：年月日
审核：年月日
年月日
批准：年月日
作业负责人：
作业时间：年月日时分至年月日时分
X X X电力建设X X X分公司X X X班
目录
1 工作任务 (1)
2 工期安排 (1)
3 作业准备阶段 (1)
3.1 准备工作 (1)
3.2 危险点分析及安全控制措施 (2)
3.3 人员分工 (3)
4 作业阶段 (4)
4.1 开工 (4)
4.2 确认危险点及安全措施 (4)
4.3布置工器具及材料 (5)
4.4 作业流程及工艺标准 (5)
4.5 竣工 (17)
5 结束阶段 (17)
6 附件 (17)
6.1 工器具 (17)
6.2 备品备件及材料 (18)
1 工作任务
本作业指导书针对XX变电站110/35/10KV主变设备安装工作。

2 工期安排
3 作业准备阶段
3.1 准备工作
3.2 危险点分析及安全控制措施。

3.3 人员分工
4 作业阶段
4.1 开工
4.2 确认危险点及安全措施
4.3布置工器具及材料
4.4 作业流程及工艺标准
4.5 竣工
5 结束阶段
6 附件6.1 工器具
6.2 备品备件及材料。
