低压配电系统作业指导书修改版宽板设 [2006]第11号1.目的建立本作业指导书使操作人员熟练把握开关设备的操作规范，确保人身和设备安全。
2.适用范畴适用于我厂加热炉电气室、水处理电气室、轧线1#电气室、轧线2#电气室、剪切线电气室、冷床电气室的低压电气设备。
3.实施步骤3.1 要紧设备型号及性能参数:低压开关柜：固定分隔式低压组合开关柜。
3.2 低压开关设备的正常停、送电操作。
3.2.1正常送电操作。
3.2.1.1所有负荷开关断开，确认开关至少有一个断点。
3.2.1.2电源开关在断开位置。
3.2.1.3 送上操作回路电源，信号指示工作正常。
3.2.1.4合上电源开关合闸按钮。
3.2.1.5 观看合闸后电压、电流变化情形，三相电压电流平稳。
并挂“已送电”警示牌。
3.2.2 正常停电操作。
3.2.2.1 检查信号指示是否承诺拉闸。
3.2.2.2确认所有负荷开关断开后，按开关分闸按钮，断开断路器。
3.2.2.3检查确认断路器在断开位置。
3.2.2.4 切断断路器操作电源。
3.2.2.5 体会电确认断路器输出没电后，挂上“已停电”警示牌。
3.2.2.6 如检修必须装设接地线，检修后拆除接地线，确保安全。
3.3 开关设备的运行监护。
3.3.1 在用的电源开关柜，值班电工应至少每隔2小时巡查一次，检查线电压、相电压的平稳情形和电流变化情形，(相间电压的不平稳不得超过±5%，任何一相电流与三相平均值偏差不应大于平均值10%)，若有专门，应及时报告有关人员并采取相应措施。
3.3.2 巡查开关设备有无专门声响、异味，如爆鸣、焦臭等现象。
3.3.3 巡查各种指示外表、信号装置运行是否正常。
3.4 开关设备的正常检查和检修。
3.4.1 检查断路器、接触器的触头，修磨或更换烧损严峻的触头。
3.4.2 检查开关柜二次回路的接线是否牢固，继电爱护装置运行是否正常，是否掉牌。
3.5.4 检查操作机构的辅助开关接触是否可靠。
实用标准文档文案大全1.1 1.2 1.3Q/CSG中国南方电网有限责任公司企业标准Q/CSGXXX-2014低压集抄采集器、集中器安装（拆除）作业指导书2014-X-XX 发布 2014-X-XX 实施目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (3)附录A集中器二次回路典型接线图 (10)附录B采集器二次回路典型接线图 (11)附录C计量自动化终端装拆记录 (12)附录D计量自动化终端装拆表单 (14)附录E低压集抄采集器、集中器安装（拆除）作业表单 (16)低压集抄采集器、集中器安装（拆除）作业指导书1适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。
2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）3 作业流程低压集抄采集器、集中器装拆作业工作负责人管理人员工作小组市场营销部结束开始设备拆除设备安装设备调试实施安全措施工作前检查安排工作结束工作清理现场资料归档处理指派工作人员现场记录4操作指引工作内容低压集抄采集器、集中器安装（拆除）●作业人员要求1.穿工作服、戴安全帽、穿工作鞋，佩戴员工证。
2.作业人员不得少于两人，其中工作负责人（监护人）一人。
严禁单独工作。
3.作业人员必须经过专业技术知识、电气安全知识培训，并经过年度《安规》考试合格。
编号：FS-QG-88214低压配电柜操作-作业指导书Low-voltage distribution cabinet operation-work instructions
说明：为明确工作目的、范围及操作秩序，减少不确定度，使人员队伍与目标管理科学化、制度化、规范化，特此制定。
1.目的
规范操作程序，保障安全，确保供配电系统正常工作。
2.范围
适用于XX花园管理处。
3.方法和过程控制
3.1停电倒闸操作
3.1.1严格执行电业倒闸操作规程
3.1.2按逆时针方向旋转90度断开所有负荷开关.
3.1.3按联络开关分闸按钮断开联络开关.
3.1.4按低压进线总开关分闸按钮断开电源.
3.1.5用测试良好的验电器验电
3.1.6确认无电后，装设接地线，在低压进线总开关上悬挂"严禁合闸"标示牌.
3.2送电
3.2.1当1#变压器供电，2#变压器备用时，首先检查接地线是否拆除，2#低压进线总开关是否断开.把联络柜转换开关打至联络2#位置.
3.2.3送电时顺序与倒闸顺序相反.
3.2.4当2#变压器供电，1#变压器备用时以上同.
3.2.5两台变压器同时供电时，把联络柜上转换开关拔至停止位置，断开联络开关，挂上"严禁合闸"标示牌.
4.质量记录表格
XXWY7.5-S01-F7《电力运行记录表》
请输入您公司的名字
Foonshion Design Co., Ltd。
1.1 1.2 1.3Q/CSG中国南方电网有限责任公司企业标准低压集抄采集器、集中器安装（拆除）作业指导书目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (3)附录A集中器二次回路典型接线图 (10)附录B采集器二次回路典型接线图 (11)附录C计量自动化终端装拆记录 (12)附录D计量自动化终端装拆表单 (14)附录E低压集抄采集器、集中器安装（拆除）作业表单 (16)低压集抄采集器、集中器安装（拆除）作业指导书1适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。
2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）3作业流程工作负责人4操作指引第3页共17 页第4页共17 页第5页共17 页第6页共17 页第8页共17 页Q/CSGXXX-2014第9页共17 页附录A集中器二次回路典型接线图图A-1 485集中器二次回路接线图A-2载波集中器二次回路接线附录B采集器二次回路典型接线图图B-1 485采集器接线图图B-2载波采集器接线方式附录C计量自动化终端装拆记录(单位)计量自动化终端装拆记录附录D计量自动化终端装拆表单**供电局计量自动化终端装拆表单工作单号：业务类别：营业区域：户号：户名：地址：终端设备变更列表新增终端开关轮次接入信息原有封印列表现场加封列表客户（签名）：供电所人员（签名）：装表人员（签名）：年月日附录E低压集抄采集器、集中器安装（拆除）作业表单表单流水号：说明：（1）本表单由工作负责人填写，已执行打“√”、不需要执行的打“O”；（2）现场安全措施不满足要求不得开工；（3）工作负责人安全交底包括明确工作任务、工作地点、工作分工和存在风险的危险点位置；（4）副班长及以上人员负责审核，表单执行不合格时应在备注栏填写处理意见；（5）作业现场发现异常情况需要说明时应在备注栏做详细描述。

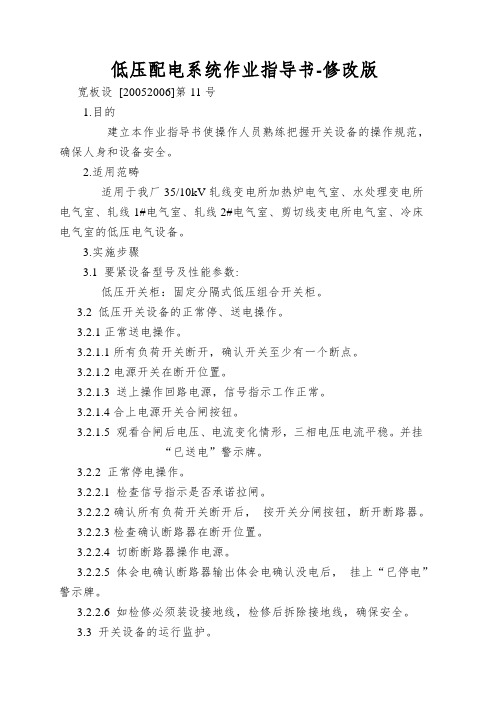

低压配电系统作业指导书-修改版宽板设[20052006]第11号1.目的建立本作业指导书使操作人员熟练把握开关设备的操作规范，确保人身和设备安全。
2.适用范畴适用于我厂35/10kV轧线变电所加热炉电气室、水处理变电所电气室、轧线1#电气室、轧线2#电气室、剪切线变电所电气室、冷床电气室的低压电气设备。
3.实施步骤3.1 要紧设备型号及性能参数:低压开关柜：固定分隔式低压组合开关柜。
3.2 低压开关设备的正常停、送电操作。
3.2.1正常送电操作。
3.2.1.1所有负荷开关断开，确认开关至少有一个断点。
3.2.1.2电源开关在断开位置。
3.2.1.3 送上操作回路电源，信号指示工作正常。
3.2.1.4合上电源开关合闸按钮。
3.2.1.5 观看合闸后电压、电流变化情形，三相电压电流平稳。
并挂“已送电”警示牌。
3.2.2 正常停电操作。
3.2.2.1 检查信号指示是否承诺拉闸。
3.2.2.2确认所有负荷开关断开后，按开关分闸按钮，断开断路器。
3.2.2.3检查确认断路器在断开位置。
3.2.2.4 切断断路器操作电源。
3.2.2.5 体会电确认断路器输出体会电确认没电后，挂上“已停电”警示牌。
3.2.2.6 如检修必须装设接地线，检修后拆除接地线，确保安全。
3.3 开关设备的运行监护。
3.3.1 在用的电源开关柜，值班电工应至少每隔2小时巡查一次，检查线电压、相电压的平稳情形和电流变化情形，(相间电压的不平稳不得超过±5%，任何一相电流与三相平均值偏差不应大于平均值10%)，若有专门，应及时报告有关人员并采取相应措施。
3.3.2 巡查开关设备有无专门声响、异味，如爆鸣、焦臭等现象。
3.3.3 巡查各种指示外表、信号装置运行是否正常。
3.4 开关设备的正常检查和检修。
3.4.1 检查断路器、接触器的触头，修磨或更换烧损严峻的触头。
3.4.2 检查开关柜二次回路的接线是否牢固，继电爱护装置运行是否正常，是否掉牌。
低压二次作业指导书1、目的1.1提高工作效益,确保在生产过程中工艺的一致性。
1.2提高一次报检合格率,确保生产优质合格电气产品。
2、规范适用于低压CEGHD-0.4/0.66等一系列标准产品。
3、职责工作人员一定要按照工艺标准及作业指导书认真完成每一项生产任务。
4、质量标准4.1线束一定不能凹凸不平及线束错位的现象。
4.2线束分线到几个不同器件在同一水平线上时一定要做到线束长短一致。
4.3线束分线时一定要分到合适的位置。
4.4安装器件前一定要看清器件外观有无损坏，型号是否正确。
4.5安装器件时一定要做到距离及位置的一致性。
4.6二次接线一定要按照图纸进行安装，螺丝一定要拧紧。
4.7二次安装结束后，一定要按照图纸进行自检。
5、使用工具5.1斜口钳、剥线钳、尖嘴钳、开口扳手（5.5-7）、开口扳手（8-10）、十字螺丝刀（大）、一字螺丝刀（小）、压钳线（蓝色）、压线钳（绿色）。
5.2制线室内压线机。
6、主控辅料及材料汇总表7、副控辅料及材料汇总表8、（12个）投切单元辅料及材料汇总表9、（12个回路）后背板辅料及材料汇总表10、主控单元器件安装：1、将材料员领回的单元及器件放置工作台上进行器件安装：2、将过压保护线剪到合适长度压上绝缘线鼻子上至5P端子一端。
在将过压保护及5P端子上到控制单元内左侧板左边。
3、把切好30厘米的导轨上到控制单元内左侧板右边。
4、上好导轨后将控制保险和微型断路器上到导轨上并在控制保险和微型断路器两边加以堵头。
5、把避雷器两侧螺丝进行紧固在将避雷器上至控制单元内右后板上并在每个避雷器后侧加一根接地线(三个避雷器接地线连接起来在从第三个串到二次插件。
6、把一次插件上到避雷器下边。
7、把金属把手上到控制单元两侧。
8、按照控制单元内左侧板上下及单元左侧至后面横梁上下尺寸剪下相应的胶皮条并用502将其粘上相应的位置。
9、将绑好的线把绑到控制单元上并进行接线。
10、接线完成后将推进机构及连锁装置安装在微型断路器前面。
低压集抄作业指导书低压集抄作业指导书宁阳供电公司营销部⼆〇⼀⼀年五⽉⼆⼗五⽇⽬录、农村居民台区抄表终端安装调试的规定GPRS1、电能表轮换、抄表终端安装的安全措施GPRS2、计量表箱管理和施⼯标准和要求3、近距离⽆线连接居民集抄集中器、采集器安装⼯作单4、⼆层总线连接居民集抄集中器安装⼯作单5)485(、关于做好低压轮换表和信息采集⼯作的要求6）营销系统电能表轮换系统简化流程图1）低压集抄终端系统安装简化流程图（⼆层）2）低压集抄终端系统安装简化流程图（三层）3、低压集抄建设改造⼯程验收单71．农村居民台区GPRS抄表终端安装调试的规定体要求⼀、总、本着安全第⼀的原则，保证施⼯质量的同时，坚决保1证⼈⾝、电⽹安全。
、需要停电的⼯作，制定计划，由供电所提前天进⾏27公告，告知⽤户停电时间。
⼯作时，同时通知客户代表停电范围、时间。
、⼯作完成后，⼯作现场要做到⼯完、料净、场清、封全。
3⼆、终端安装要求、采集⽅式的选择1）集中抄表终端（三层，⼩⽆线）⽅式：集中器、采集器1按：的⽐例安装。
采集器与电能表之间采⽤⼩⽆线⽅式201通讯，每只采集器可采集只单相电能表，每台集中器（带32、⽆功率通信模块）可采集只采集器数据。
GPRS128）集中抄表终端（两层）⽅式：每台集中采集器（国⽹2规约带、通信模块）可采集只电能表数据。
485GPRS 2009192、为减少由于不匹配引起的反射、吸收噪声、抑制噪声2⼲扰，在施⼯时不得将总线的屏蔽层断开。
485、采集器安装在集中表箱内，电源在电表箱接线盒处取32．得，集中器安装在单独的箱内，并尽量靠近集中表箱，电源2的独股铜线并⽤管保护线使⽤不得⼩于，接线PVC2.5mm时接触良好，防⽌采集器意外失电。
2的屏蔽双绞线采⽤、接⼊电能表的RVVP0.5mm44852绞线。
的屏蔽双线。
表箱之间的线采⽤RVVP0.75mm485使⽤插⽚或搪锡或冷压接头，保证接触良好。
表箱之间的通信线采⽤敷钢绞线架设或沿墙体敷设，外套管加以保PVC 护，⾛线应横平竖直，架空⾼度在跨越主要街道时不低于 5.5⽶，其他不低于⽶。
1.1 1.2 1.3Q/CSG中国南方电网有限责任公司企业标准低压集抄采集器、集中器安装（拆除）作业指导书目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (3)附录A集中器二次回路典型接线图 (10)附录B采集器二次回路典型接线图 (11)附录C计量自动化终端装拆记录 (12)附录D计量自动化终端装拆表单 (14)附录E低压集抄采集器、集中器安装（拆除）作业表单 (16)低压集抄采集器、集中器安装（拆除）作业指导书1适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。
2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）3作业流程工作负责人4操作指引第3页共17 页第4页共17 页第5页共17 页第6页共17 页第8页共17 页Q/CSGXXX-2014第9页共17 页附录A集中器二次回路典型接线图图A-1 485集中器二次回路接线图A-2载波集中器二次回路接线附录B采集器二次回路典型接线图图B-1 485采集器接线图图B-2载波采集器接线方式附录C计量自动化终端装拆记录(单位)计量自动化终端装拆记录附录D计量自动化终端装拆表单**供电局计量自动化终端装拆表单工作单号：业务类别：营业区域：户号：户名：地址：终端设备变更列表新增终端开关轮次接入信息原有封印列表现场加封列表客户（签名）：供电所人员（签名）：装表人员（签名）：年月日附录E低压集抄采集器、集中器安装（拆除）作业表单表单流水号：说明：（1）本表单由工作负责人填写，已执行打“√”、不需要执行的打“O”；（2）现场安全措施不满足要求不得开工；（3）工作负责人安全交底包括明确工作任务、工作地点、工作分工和存在风险的危险点位置；（4）副班长及以上人员负责审核，表单执行不合格时应在备注栏填写处理意见；（5）作业现场发现异常情况需要说明时应在备注栏做详细描述。
低压集抄调试教材一现有的低压集抄原理及采集方案1.1 电力线载波通信原理1.1.1 电力线载波(PLC)电力线载波(PLC)是电力系统特有的、基本的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。
由于使用坚固可靠的电力线作为载波信号的传输媒介，因此具有信息传输稳定可靠，路由合理、可同时复用远动信号等特点，是唯一不需要线路投资的有线通信方式。
1.1.2电力线载波的特点：1、配电变压器对电力载波信号有阻隔作用，所以电力载波信号只能在一个配电变压器区域范围内传送；2、三相电力线间有很大信号损失（10 dB -30dB）。
通讯距离很近时，不同相间可能会收到信号。
一般电力载波信号只能在单相电力线上传输；3、不同信号藕合方式对电力载波信号损失不同，藕合方式有线-地藕合和线-中线藕合。
线-地藕合方式与线-中线藕合方式相比，电力载波信号少损失十几dB，但线-地藕合方式不是所有地区电力系统都适用；4、电力线存在本身固有的脉冲干扰。
目前使用的交流电有50HZ和60HZ，其周期为20ms和16.7ms，在每一交流周期中，出现两次峰值，两次峰值会带来两次脉冲干扰，即电力线上有固定的100HZ或120HZ脉冲干扰，干扰时间约2ms，因此干扰必须加以处理。
有一种利用波形过0点的短时间内进行数据传输的方法，但由于过0点时间短，实际应用与交流波形同步不好控制，现代通讯数据帧又比较长，所以难以应用；5、电力线对载波信号造成高削减。
当电力线上负荷很重时，线路阻抗可达1欧姆以下，造成对载波信号的高削减。
实际应用中，当电力线空载时，点对点载波信号可传输到几公里。
但当电力线上负荷很重时，只能传输几十米。
1 定义和缩略语1.1集中器采集各载波从节点的数据，并进行处理存储，同时能和主站计算机或手持单元进行数据交换的设备，简称集中器。
1.2抄控器指在本地能够直接与载波从节点交换数据的便携式设备。
该设备通常用于设备检测、现场调试或者电量补抄。
低压集抄作业指导书宁阳供电公司营销部二〇一一年五月二十五日目录、农村居民台区抄表终端安装调试的规定GPRS1、电能表轮换、抄表终端安装的安全措施GPRS2、计量表箱管理和施工标准和要求3、近距离无线连接居民集抄集中器、采集器安装工作单4、二层总线连接居民集抄集中器安装工作单5)485(、关于做好低压轮换表和信息采集工作的要求6）营销系统电能表轮换系统简化流程图1）低压集抄终端系统安装简化流程图（二层）2）低压集抄终端系统安装简化流程图（三层）3、低压集抄建设改造工程验收单71．农村居民台区GPRS抄表终端安装调试的规定体要求一、总、本着安全第一的原则，保证施工质量的同时，坚决保1证人身、电网安全。
、需要停电的工作，制定计划，由供电所提前天进行27公告，告知用户停电时间。
工作时，同时通知客户代表停电范围、时间。
、工作完成后，工作现场要做到工完、料净、场清、封全。
3二、终端安装要求、采集方式的选择1）集中抄表终端（三层，小无线）方式：集中器、采集器1按：的比例安装。
采集器与电能表之间采用小无线方式201通讯，每只采集器可采集只单相电能表，每台集中器（带32、无功率通信模块）可采集只采集器数据。
GPRS128）集中抄表终端（两层）方式：每台集中采集器（国网2规约带、通信模块）可采集只电能表数据。
485GPRS 2009192、为减少由于不匹配引起的反射、吸收噪声、抑制噪声2干扰，在施工时不得将总线的屏蔽层断开。
485、采集器安装在集中表箱内，电源在电表箱接线盒处取32．得，集中器安装在单独的箱内，并尽量靠近集中表箱，电源2的独股铜线并用管保护线使用不得小于，接线PVC2.5mm时接触良好，防止采集器意外失电。
2的屏蔽双绞线采用、接入电能表的RVVP0.5mm44852绞线。
的屏蔽双线。
表箱之间的线采用RVVP0.75mm485使用插片或搪锡或冷压接头，保证接触良好。
表箱之间的通信线采用敷钢绞线架设或沿墙体敷设，外套管加以保PVC 护，走线应横平竖直，架空高度在跨越主要街道时不低于 5.5米，其他不低于米。
与低压线路距离不低于米，与0.53.5线路距离不低于米。
10kV3、为提高通讯成功率，金属表箱的，天线要引出，安放5牢固。
、讲究施工工艺，布线美观，便于检查。
63．电能表轮换、GPRS抄表终端安装的安全措施、、施工前召集施工人员集中学习《电业安全工作规程》1计量装置安装措施、安装工艺要求等内容。
能电、工作负责人严格检查安全措施的实施情况，并向工作2人员讲解安全措施，指明危险点。
、现场安全措施：3、停电。
将准备停电更换电能表的计量箱各用户开关3.1断开，防止反送电。
再将总电源断开，并采取防止开关自动或误合闸的措施，电源开关上口为带电部位，采取有效隔离措施。
、验电。
用合格良好低压验电笔测试总开关下口、电3.2能表进出线无电，总开关悬挂禁止合闸，有人工作的标识”“牌，上口带电部位采取有效隔离措施，防止触电。
、工作地点周围设置隔离物（如围栏等），避免无关人3.3员靠近造成意外伤害。
、一处计量箱的电能表轮换完毕后方可中断工作，否3.4则采取派人看守等措施防止误送电。
、电能表应轻拿轻放，防止剧烈震动。
3.5、安装终端的金属箱体应有可靠接地。
3.5GPRS、检查接线正确，各处压接螺丝全部旋紧，保证接触3.6良好。
、送电前拆除安全措施，送电后观察电能表运行正常，3.7 4．打扫施工现场。
计量表箱管理和施工标准和要求一、计量表箱管理要求、现场安装使用的计量表箱全部重新编号。
表箱编号由1供电所在每个台区完成后进行统一编号，在箱体正面右下角进行喷刷。
、计量表箱编号要求：供电所代码村代码台区编号----2--箱号，字体颜色为红色。
例如：01-01-01-15、计量表箱使用通开的塑质锁，供电所管理人员、抄表3中心抄表人员、村管农电工各把。
1二、表箱电源进线施工标准、架空绝缘线路按照《架空绝缘配电线路施工及验收规1程》施工。
、电缆线路按照《电力电缆运行规程》施DL/T602-19962工。
、接线点、接点应牢固可靠，应采用先进的技术，确3T 保接点、接点长期运行，导电良好。
T、穿管布线应整齐美观，安装牢固，导线不外露。
4、低压接户线零线接地，按装时要进行实地测量，接地5 5．电阻若大于欧姆时，应增加接地体，以确保接地良好。
4三、计量表箱、分线箱施工标准、计量表箱下沿离地面高度：楼道内不得低于米， 1.51室外墙体上在－米间。
1.71.9、分线箱采用落地式或壁挂式，安装在墙体上时，距地2面高度在米以上。
2.52不小于电线、非绝缘材料表箱、分线箱箱体接,16mm32，与接地线直接线不小于连接。
接地线使用门箱接地2.5mm 黄、绿双色铜质软线。
、计量表箱、分线箱安装牢固、竖直、美观，防雨、防潮、4防小动物进入。
、计量表箱内走线采用接线槽配线，不走暗线，布线美5观，电能表至少固定两个螺丝，垂直安装。
、电能表进、出线不得串、并联，到户零线必须经过电6能表。
、与电能表、开关连接的多芯导线必须搪锡，并拧紧全7部螺丝，保证接触良好。
电能表、开关接线处导线无外露导电部分。
、外露开关把手位置合适，便于操作。
多路出线开关采8取整体固定措施，接线螺丝不得外露，开关两侧与箱门开槽处边缘距离不得大于㎜。
2、穿越箱体的导线必须套保护绝缘套。
96．、穿线管要暗辅或靠墙安装，主管道、到户管道应固10定牢固。
穿线管直径应大于管内导线直径的倍。
1.5、改造小区表箱之间的通信线，采用护管敷设。
48511不得与电源线并行架设，防止干扰。
通信线不得跨楼。
通485信线用接线端子与表通信接口连接。
7．8．近距离无线连接居民集抄集中器、采集器安装工作单供电所村台区集中器资产编号：SIM卡号：新表信息旧表信息采集端采集器资产编号用户编号户名计量箱编号资产编尾封编号止码表号容量起码口安装人员签名安装日期9．(二层)485总线连接居民集抄集中器安装工作单供电所村（小区）台区（号楼）集中器资产编号:SIM卡号：表箱编号新表信息旧表信息户名（房间号）集中器485采集端口用户编号接口（单元号）尾封编号止码起码表号资产编号容□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□安装人员签名安装日期10．关于做好低压轮换表和信息采集工作的要求、在安装现场根据现场信息，正确填写低压集抄安装工作“1单，确保表计和表箱号、低压集中器对应。
”、在现场轮换表计要求次日实现电能信息的采集，确保及时2问题。
发现问题，解决、根据低压集抄安装工作单，按照电能表轮换流程要求，”3“首先完成电能表轮换。
、在完成电能表轮换后，按照电能信息采集工作流程，完成4电能表信息采集。
、实现集抄后，要求核对已安装的电能表只数与实现集抄电5能表只数数量一致，杜绝遗留黑户表。
、完成电能信息采集工单后，根据需求侧相关流程要求，处6理需求侧工作，最终实现电能表在线抄读。
11．营销系统电能表轮换系统简化流程图输入改造时间计划，点击改造计划明细中的新增，发出改造通知书：>>电能计量装置改造工程计量点管理>>选择客户发出改造通知单>>功能查询资产后，正确选择户电量表计信息，可以制定改造方案电能计量装置待办工作>工作任>量应用改造方制定改造方>选择安装人员，然后发工安装派工电能计量装置改>工作任>待办工作>装派此处一定要核实好用户表计的对应关系，与现配表备表电能计量装置改工作任>待办工作>>相符，为集抄做好铺，选中任务，进行处理表（备表为用户配轮换表的电量不可变更一定要注意表码的录入安装信息录入电能计量装置>工作任>待办工作确保算费正安装信息录拆回的旧表进行示数核对录入相关的示数，选择拆回设备入库电能计量装置待办工作工作任>>备，退还人员，以及存位置，进行入拆回设备入>相关信息处理完后，点发送按钮，发送到下一改造信息录电能计量装置改工作任待办工作>>改造信息录在相关信息确认无误时点击归档按钮，流程结改造信息归电能计量装置改工作任待办工作>>改造信息归12．低压集抄终端系统安装简化流程图（二层）输入采集点名称和采集点类别新增采集点：电能信息采集—采集点设置—终端方案制定—新增采集点方案根据实际情况输入终端类型（低、）压集中器）、采集方式（GPRS接线方式新增采集点：新增终端方案新增采集点：新增采集计量关系方案输入用户编号、计量点号或台区编号，查询后确定新增与终端关联的电能表信息：新增采集点：采集对象方案、通讯方式、表常数1通讯地址等勘察派工：发送是否具备安装条件、勘查时间必填：勘查单录入勘察录入正确填写终端信息装拆派工：发送，TCP/UDP）填写下行主信道（其余信息尽可能维护—采集点方案配表（备表）：配表终端装拆信息录入装拆录入：终端装拆信息录入—、规约）09终端地址码、规约类型（国网地、算法密钥（00+算法编号（其他）终端调试装拆录入：—终端参数设置GPRS、30址码后四位）、心跳周期（）卡信息等通信参数、下行主信道、SIM信息必须正确填写调试通知终端调试装拆录入：——终端调试向中间数据库发送信息，准备与需求侧中心主站联调进入需求侧系统，进行现场联合调试具体过程见分支流程接收需求侧系统“调试完成”通知终端归档：—归档MIS、现场终端内部采集点编号必须与1注：相同；2、每项流程完成后，需要先“保存”再“发送”。
13．需求侧系统联合调试流程图输入终端编号，进行查询终端查询：运行管理—主站资产管理—终端运行管理核对测量点信息测量点信息维护终端调试：测量点参数1每次召测测量点最好不超个，实时数据任意选择，终端调试实时数据召召“负荷综合控制”栏查看召结调试结根据调试结果选择“是调试结果通知选中“通知营销系统调试完或“否空：终端同步过来后没有进过操作终端调试状态检查运行管主站资产管终端同步过“待调试”端运行管输入终端编号，查查看调试状后进行过操作，但没有成功终端同步过“已调试”后调试成14．低压集抄终端系统安装简化流程图（三层）输入采集点名称和采集点类别—终端方新增采集点：电能信息采集—采集点设置新增采集点方案案制定—根据实际情况输入终端类型（第一层低压集中器，第二层、采集方式为低压采集终端）新增采集点：新增终端方案、新增下级、接线方式（单相））（GPRS新增采集点：新增采集计量关系方案输入用户编号、计量点号或台区编号，查询后确定采集对象方案新增采集点：新增与终端关联的电能、1表信息：通讯地址通讯方式、表常数等发送勘察派工：是否具备安装条件、勘查时间必填勘察录入：勘查单录入装拆派工：发送正确填写终端信息填写下行主信道采集点方案配表（备表）：配表—道信上行（TCP/UDP），可息尽、其余信）（GPRS能维护—终端装拆信息录入装拆录入：终端装拆信息录入09终端地址码、规约类型（国网法算）、号法编（其他、规约）算、心跳00+地址码后四位）密钥（装拆录入：终端参数设置终端调试—通信参数、下）30、GPRS周期（卡信息等信息必行主信道、SIM须正确填写—调试通知—装拆录入：终端调试终端调试向中间数据库发送信息，准备与需求侧中心主站联调进入需求侧系统，进行现场联合调试具体过程见分支流程归—接收需求侧系统“调试完成”通知终端归档：档15．注：、现场终端内部采集点编号必须与相同；MIS1、每项流程完成后，需要先“保存”再“发送”；2、新增采集计量关系方案时，一定要选择相应的低压采集终端3。
