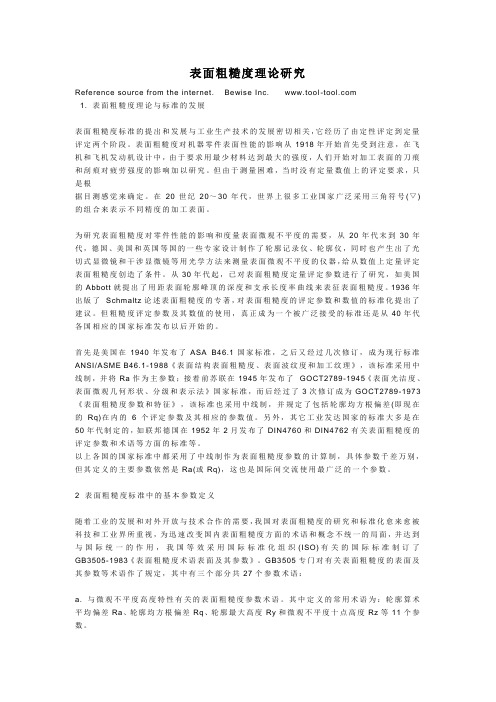

表面粗糙度理论研究Reference source from the internet. Bewise Inc. 1. 表面粗糙度理论与标准的发展表面粗糙度标准的提出和发展与工业生产技术的发展密切相关，它经历了由定性评定到定量评定两个阶段。

表面粗糙度对机器零件表面性能的影响从1918年开始首先受到注意，在飞机和飞机发动机设计中，由于要求用最少材料达到最大的强度，人们开始对加工表面的刀痕和刮痕对疲劳强度的影响加以研究。

但由于测量困难，当时没有定量数值上的评定要求，只是根据目测感觉来确定。

在20世纪20～30年代，世界上很多工业国家广泛采用三角符号(▽)的组合来表示不同精度的加工表面。

为研究表面粗糙度对零件性能的影响和度量表面微观不平度的需要，从20年代末到30年代，德国、美国和英国等国的一些专家设计制作了轮廓记录仪、轮廓仪，同时也产生出了光切式显微镜和干涉显微镜等用光学方法来测量表面微观不平度的仪器，给从数值上定量评定表面粗糙度创造了条件。

从30年代起，已对表面粗糙度定量评定参数进行了研究，如美国的Abbott就提出了用距表面轮廓峰顶的深度和支承长度率曲线来表征表面粗糙度。

1936年出版了Schmaltz论述表面粗糙度的专著，对表面粗糙度的评定参数和数值的标准化提出了建议。

但粗糙度评定参数及其数值的使用，真正成为一个被广泛接受的标准还是从40年代各国相应的国家标准发布以后开始的。

首先是美国在1940年发布了ASA B46.1国家标准，之后又经过几次修订，成为现行标准ANSI/ASME B46.1-1988《表面结构表面粗糙度、表面波纹度和加工纹理》，该标准采用中线制，并将Ra作为主参数；接着前苏联在1945年发布了GOCT2789-1945《表面光洁度、表面微观几何形状、分级和表示法》国家标准，而后经过了3次修订成为GOCT2789-1973《表面粗糙度参数和特征》，该标准也采用中线制，并规定了包括轮廓均方根偏差(即现在的Rq)在内的6个评定参数及其相应的参数值。

表面粗糙度概述和常用参数关键词：表面粗糙度评定基准Ra Rz Ry t p摘要：根据国家标准GB/T3505-2000、GB/T1031-1995、GB/T131-1993，从表面粗糙度的形成、与产品性能的关系和评定参数等方面介绍表面粗糙度表面粗糙度的概述无论是机械加工后的零件表面，还是用其他方法获得的零件表面，总会存在着由较小间距和峰谷组成的微量高低不平的痕迹，这种加工表面上具有的较小间距和峰谷所组成的微观几何形状特性，就是零件的表面粗糙度。

为了提高产品质量，促进互换性生产，必须对表面粗糙度的评定方法、测量手段等提出科学的规定和要求。

表面粗糙度国家标准由GB/T3505—2000《产品几何技术规范表面结构轮廓法表面结构的术语、定义及参数》、GB/T1031—1995《表面粗糙度参数及其数值》标准构成。

表面粗糙度的形成表面粗糙度是一种微观几何形状误差,它不同于表面宏观形状(形状误差)和表面波度(中间形状误差).这三者常在一个表面轮廓叠加出现,如下图所示.微观形状误差是在机械加工中因切削刀痕、表面撕裂挤压、振动和摩擦等因素，在被加工表面留下的间距很小的微观起伏，如图b所示。

中间形状误差具有较明显的周期性的间距λ和幅度h，如图c所示，只在高速切削条件下才时有出现，它是由机床—工件—刀具加工系统的振动、发热和运动不平衡造成的。

表面宏观形状误差产生的原因是机床几何精度方面的误差引起的。

对表面粗糙度、波度和形状误差通常按间距来划分：间距小于1mm的属于表面粗糙度；间距在1~10mm的属于表面波度；间距大于10mm的属于形状误差。

表面粗糙度对零件使用性能的影响1，对摩擦和摩损的影响一般说，表面越粗糙，摩擦阻力越大，零件的磨损也越快。

2，对配合性质的影响对于有配合要求的零件表面，无论是哪一类配合，表面粗糙度都影响配合性质的稳定性。

3，对抗腐蚀的影响表面越粗糙，积聚在零件表面上的腐蚀性气体或液体也越多，且通过表面的微观凹谷向零件表层渗透，使腐蚀加剧。

表面粗糙度参数Rz、Rmax、Rt、R3z、RPc等的测量在GB/T3505-2000《产品几何技术规范表面结构轮廓法表面结构术语、定义及参数》中定义了表面粗糙度幅度参数(纵坐标平均值)R a、R q、R sk、R ku和间距参数、混合参数等，虽然该标准等效采用了ISO4287:1997《几何产品规范(GPS)表面特征:轮廓法表面结构的术语、定义及参数》，但这些参数远远不能满足我国目前工业生产的需要，特别是在涉外产品中常常会提出一些非标的表面粗糙度参数的技术要求，例如R max(DIN EN ISO 4287)、RP c(prEN 10049)、R3z(Daimler Benz Standard 31007)等。

这些参数的正确测量直接影响产品符合性的判断，因此生产部门对这些参数的准确测量都有迫切的需求。

同时，对这些参数的正确认识及理解能有效地指导生产过程，在使产品技术指标满足要求的同时可有效降低生产成本。

笔者在实际工作中经常会为一些厂家测量这样的参数，如发动机冷凝管内表面的R max、R t等参数、轴类零件的RP c参数。

现结合实例对这些参数的定义和测量方法作一些说明，以供参考。

一、参数的定义1.参数R z(GB/T3505-2000)在一个取样长度lr内，最大轮廓峰高和最大轮廓谷深之和的高度如图1所示。

<CTSM>图1参数R z示意图</CTSM>这里R z的定义和GB/T3505-1983《表面粗糙度术语表面及其参数》中的定义已经完全不同。

GB/T3505-1983中R z符号曾用于指示“不平度的十点高度”。

正在使用中的一些表面粗糙度测量仪器大多只能测量以前的参数R z。

因此，采用现行的技术文件和图样时必须小心慎重，因为用不同类型的仪器按不同的规定计算所取得的结果之间的差别，并不都是非常微小而可忽略的。

2.参数R max(DIN EN ISO 4287)参数R max与参数R zi之间有些关系，因此首先介绍R zi的定义。
