曲柄连杆的计算曲柄连杆机构是一种常见的机械传动装置，由曲柄和连杆组成，常用于发动机和运动机械中。
它通过转动曲柄来产生直线运动，实现力的传递和转换。
本文将介绍曲柄连杆机构的计算方法和相关概念。
1. 曲柄连杆的基本结构曲柄连杆机构由曲柄、连杆和活塞组成。
曲柄是一个非常重要的零件，它的形状决定了连杆和活塞的运动轨迹。
连杆则连接着曲柄和活塞，通过转动曲柄实现活塞的往复运动。
2. 曲柄的计算曲柄的计算是曲柄连杆机构设计的基础。
在计算曲柄时，需要确定曲柄的长度和转角。
曲柄的长度取决于设计需求和空间限制，一般要考虑活塞往复运动的行程和工作角度的范围。
曲柄的转角是指曲柄从初始位置到末端位置的旋转角度，一般根据实际需求和运动机构的特点确定。
曲柄的计算可以采用几何法或动力学法。
几何法是最常用的方法，通过绘制运动曲线和连杆运动轨迹图来计算曲柄的参数。
动力学法则是通过应用动力学原理和平衡条件来计算曲柄的参数，适用于复杂的曲柄连杆机构。
3. 连杆的计算连杆是曲柄连杆机构中起关键作用的零件，它将曲柄的旋转运动转换为活塞的往复运动。
连杆的计算需要确定连杆长度和连杆角度。
连杆长度一般根据工作行程和曲柄长度来确定。
连杆角度是指连杆与曲柄和活塞的夹角，一般根据设计需求和活塞运动的要求来确定。
连杆的计算可以采用解析法或图解法。
解析法主要是通过应用三角函数和几何关系求解连杆的参数，适用于简单的连杆机构。
图解法则是通过绘制连杆运动轨迹图和使用平行四边形法则来计算连杆的参数，适用于复杂的连杆机构。
4. 活塞的计算活塞是曲柄连杆机构中的另一个重要零件，它接受曲柄的动力传递，实现往复运动。
活塞的计算主要涉及活塞直径和活塞往复行程的确定。
活塞直径一般根据发动机功率和气缸内径来选择。
活塞往复行程一般根据发动机排量和气缸数来确定。
活塞的计算可以通过运动学方法和动力学方法进行。
运动学方法主要是通过几何关系和运动规律来计算活塞的参数，适用于简单的活塞机构。
曲柄连杆机构拆卸步骤嘿，朋友们！今天咱们要聊聊一个挺有意思的话题，曲柄连杆机构的拆卸步骤。
听起来有点高大上对吧？别担心，咱们用最简单易懂的语言，把这个话题聊得轻松有趣。
准备好了吗？咱们一起开始这段“机械之旅”吧！1. 理解曲柄连杆机构首先，咱得知道，什么是曲柄连杆机构。
简单来说，这个机构就像一个小小的机械手，负责把旋转的动力转换成直线运动。
就像是你骑自行车的时候，脚蹬转动了，链条带动后面的轮子，形成推力，嗨，您就是在使用曲柄连杆机构呀！听上去简单吧？其实，它在很多地方都能见到，比如汽车、机器设备等等。
1.1 为什么要拆卸？那么，为啥要拆卸它呢？这可是个好问题！可能是因为它需要维护，或者说是换个新零件，甚至是要清洁一下。
就像我们人有时候也得“洗洗澡”，对吧？所以，拆卸曲柄连杆机构是非常必要的，让它焕然一新，继续干活。
1.2 拆卸前的准备在开始之前，咱得做好准备工作。
首先，确保手上有工具，比如扳手、螺丝刀啥的。
这就好比去打仗，得先把武器准备齐全！而且，记得穿上工作服哦，免得弄得满身油污。
最重要的是，要有一颗耐心的心，因为拆卸过程可能会遇到一些小麻烦，就像做饭时突然发现少了盐，真是让人心慌。
2. 拆卸步骤好啦，准备工作做足了，咱们正式进入拆卸的阶段。
记得哦，慢慢来，别急，保持镇定，咱们可不想在这个过程中搞得一团糟。
2.1 拆掉外部配件第一步，先把外部的配件都拆掉。
这就像是先把衣服脱掉，然后才能好好洗澡。
用扳手把连接的螺丝拧松，再用手把那些小零件轻轻拿下来。
小心点，不要把它们掉到地上，万一找不着就麻烦了。
你可以在旁边准备一个小盒子，把它们放好，免得乱成一锅粥。
2.2 拆卸曲柄和连杆接下来，就要着手拆卸曲柄和连杆了。
首先要找到连接点，一般是在曲柄的底部。
用扳手轻轻拧松，听到“咔嚓”声的时候，心里千万别紧张，继续保持耐心。
把连杆从曲柄上卸下来时，尽量小心点，别把它们搞坏了，毕竟这可是“心肝宝贝”呀！完成后，记得检查一下周围，看看有没有落下的小配件，别让它们在角落里孤单。

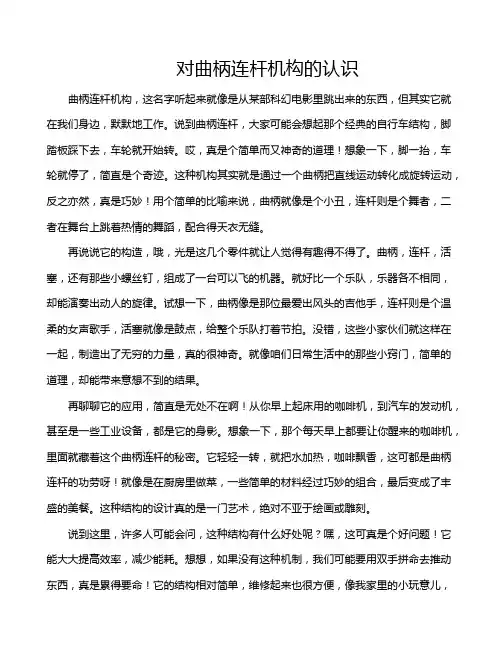

对曲柄连杆机构的认识曲柄连杆机构，这名字听起来就像是从某部科幻电影里跳出来的东西，但其实它就在我们身边，默默地工作。
说到曲柄连杆，大家可能会想起那个经典的自行车结构，脚踏板踩下去，车轮就开始转。
哎，真是个简单而又神奇的道理！想象一下，脚一抬，车轮就停了，简直是个奇迹。
这种机构其实就是通过一个曲柄把直线运动转化成旋转运动，反之亦然，真是巧妙！用个简单的比喻来说，曲柄就像是个小丑，连杆则是个舞者，二者在舞台上跳着热情的舞蹈，配合得天衣无缝。
再说说它的构造，哦，光是这几个零件就让人觉得有趣得不得了。
曲柄，连杆，活塞，还有那些小螺丝钉，组成了一台可以飞的机器。
就好比一个乐队，乐器各不相同，却能演奏出动人的旋律。
试想一下，曲柄像是那位最爱出风头的吉他手，连杆则是个温柔的女声歌手，活塞就像是鼓点，给整个乐队打着节拍。
没错，这些小家伙们就这样在一起，制造出了无穷的力量，真的很神奇。
就像咱们日常生活中的那些小窍门，简单的道理，却能带来意想不到的结果。
再聊聊它的应用，简直是无处不在啊！从你早上起床用的咖啡机，到汽车的发动机，甚至是一些工业设备，都是它的身影。
想象一下，那个每天早上都要让你醒来的咖啡机，里面就藏着这个曲柄连杆的秘密。
它轻轻一转，就把水加热，咖啡飘香，这可都是曲柄连杆的功劳呀！就像是在厨房里做菜，一些简单的材料经过巧妙的组合，最后变成了丰盛的美餐。
这种结构的设计真的是一门艺术，绝对不亚于绘画或雕刻。
说到这里，许多人可能会问，这种结构有什么好处呢？嘿，这可真是个好问题！它能大大提高效率，减少能耗。
想想，如果没有这种机制，我们可能要用双手拼命去推动东西，真是累得要命！它的结构相对简单，维修起来也很方便，像我家里的小玩意儿，坏了只要换个零件就好了，省时省力！生活中总有些小麻烦，能用曲柄连杆解决，那简直是太棒了。
说到维护，不得不提一下，曲柄连杆也有它的小脾气。
长时间使用的话，难免会有磨损，得好好照顾。
就像是咱们人也得吃饭、睡觉，给自己充充电一样。
曲柄连杆机构名词解释概述及解释说明1. 引言1.1 概述曲柄连杆机构是一种常见的机械传动结构，它由曲柄和连杆组成，通过运动副的连接使得曲柄产生往复旋转运动，并将这种运动转化为连杆的直线往复运动。
该机构在许多领域中得到广泛应用，如汽车发动机、农业机械和工业设备等。
本文将对曲柄连杆机构进行全面的名词解释和详细的说明。
1.2 文章结构本文将按照以下结构来介绍曲柄连杆机构的相关内容：第2部分：曲柄连杆机构的定义和原理。
我们将介绍曲柄连杆机构的基本概念以及其组成部分，并详细解释其工作原理和运动特点，以便读者能够更好地理解该机构。
第3部分：曲柄连杆机构的分类与应用领域。
在此部分中，我们将对不同类型的曲柄连杆机构进行分类介绍，并通过案例分析展示其在汽车发动机等领域中的具体应用。
第4部分：曲柄连杆机构设计与优化方法研究进展。
我们将介绍曲柄连杆机构的设计流程和基本原则，并列举当前常用的设计软件和工具。
此外，我们还将探讨曲柄连杆机构优化方法的研究现状和未来发展趋势。
第5部分：结论。
在这一部分，我们将对全文进行小结，并指出本研究存在的不足之处以及进一步研究的方向。
同时，我们还将展望曲柄连杆机构在未来的应用前景。
1.3 目的本文旨在对曲柄连杆机构进行深入解析，帮助读者全面了解其定义、原理、分类和应用领域，并介绍相关的设计与优化方法。
通过掌握这些知识，读者能够更好地理解曲柄连杆机构在实际应用中的意义和作用，并为相关领域中的工程设计和科学研究提供参考依据。
2. 曲柄连杆机构的定义和原理：曲柄连杆机构是一种常见的机械传动装置，由曲柄、连杆和活塞组成。
它通过转动曲柄轴使连杆运动，从而实现能量的转换和传递。
2.1 曲柄连杆机构的概念和基本组成部分：曲柄连杆机构主要由三个基本部分组成：曲柄、连杆和活塞。
- 曲柄：曲柄一般为一个旋转轴，又称为枢轴或者主轴。
它被固定在机器的机壳上，并具有一个离心浇铸或锻造得到的非对称几何形状。
- 连杆：连杆是连接曲柄与活塞的元件，其长度可以控制活塞的运动幅度。

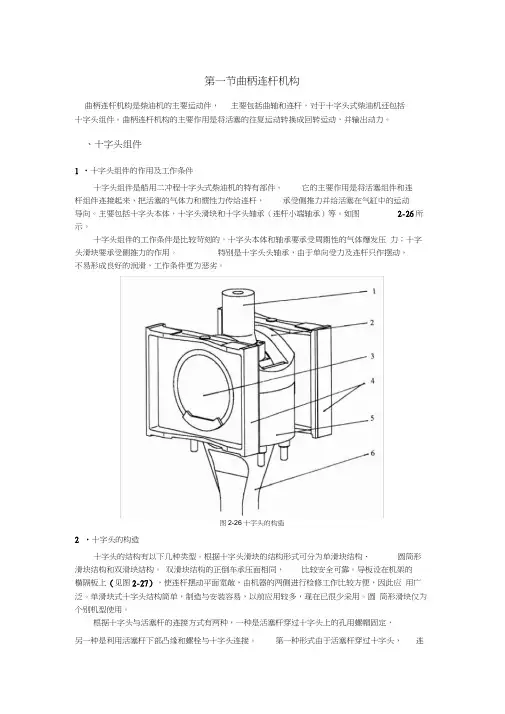

第一节曲柄连杆机构曲柄连杆机构是柴油机的主要运动件，主要包括曲轴和连杆，对于十字头式柴油机还包括十字头组件。
曲柄连杆机构的主要作用是将活塞的往复运动转换成回转运动，并输出动力。
、十字头组件1•十字头组件的作用及工作条件十字头组件是船用二冲程十字头式柴油机的特有部件。
它的主要作用是将活塞组件和连杆组件连接起来，把活塞的气体力和惯性力传给连杆，承受侧推力并给活塞在气缸中的运动导向。
主要包括十字头本体，十字头滑块和十字头轴承（连杆小端轴承）等。
如图2-26所示。
十字头组件的工作条件是比较苛刻的。
十字头本体和轴承要承受周期性的气体爆发压力；十字头滑块要承受侧推力的作用。
特别是十字头头轴承，由于单向受力及连杆只作摆动，不易形成良好的润滑，工作条件更为恶劣。
图2-26十字头的构造2•十字头的构造十字头的结构有以下几种类型。
根据十字头滑块的结构形式可分为单滑块结构、圆筒形滑块结构和双滑块结构。
双滑块结构的正倒车承压面相同，比较安全可靠。
导板设在机架的横隔板上（见图2-27），使连杆摆动平面宽敞，由机器的两侧进行检修工作比较方便，因此应用广泛。
单滑块式十字头结构简单，制造与安装容易，以前应用较多，现在已很少采用。
圆筒形滑块仅为个别机型使用。
根据十字头与活塞杆的连接方式有两种，一种是活塞杆穿过十字头上的孔用螺帽固定，另一种是利用活塞杆下部凸缘和螺栓与十字头连接。
第一种形式由于活塞杆穿过十字头，连杆小端必须采用分岔形式，使十字头轴承工作可靠性降低，现在已基本不用。
而第二种形式由于连杆小端采用全支撑式结构，扩大了轴承的承载面积，改善了轴承的受力状况，使十字头轴承的工作可靠性大大提高。
目前MAN B&W 和SULZER公司最新生产的柴油机都采用这种结构。
图2-26为MAN B&W 公司生产的S-MC-C型柴油机的十字头，它主要由十字头销3和十字头滑块4组成。
活塞杆通过四个螺栓固定在十字头销上部的平面上，十字头销连杆小端轴承5支撑，连杆小端轴承盖为中空结构，两侧为十字头滑块，滑块两侧的工作面上都浇有减磨合金，并开设油槽，滑块可沿着固定在机架上两侧的相应导板滑动，并传递侧推力。
总结曲柄连杆机构知识点一、曲柄连杆机构的结构原理1.曲柄连杆机构的基本结构及工作原理曲柄连杆机构由曲柄、连杆和活塞组成，是将旋转运动转换为直线运动的重要机构。
当曲柄进行旋转运动时，连杆受到曲柄的驱动而进行周期性的往复运动，从而带动活塞在缸体内做往复运动。
曲柄连杆机构常用于内燃机中，将曲轴的旋转运动转化为活塞的往复运动，从而驱动汽缸内的工作介质进行工作。
2.曲柄连杆机构的分类曲柄连杆机构根据曲柄与连杆的相对位置和连接方式可以分为直线型曲柄连杆机构、旋转型曲柄连杆机构、曲柄与连杆垂直的曲柄连杆机构等。
这些不同类型的曲柄连杆机构在结构上有所差异，但其基本工作原理是相似的，都是通过曲柄的旋转运动将活塞做往复运动。
3.曲柄连杆机构的优缺点曲柄连杆机构具有结构简单、运动平稳、传动效率高等优点，适用于很多工程领域。
但是也存在一些缺点，比如体积较大、重量较重、制造成本高等，因此在一些特殊情况下可能不适用。
二、曲柄连杆机构的运动分析1.曲柄连杆机构的运动轨迹分析曲柄连杆机构中曲柄的运动轨迹是一个圆周，而连杆的运动轨迹是一个椭圆。
在曲柄连杆机构中，连杆在曲柄的带动下进行往复运动，其运动轨迹是连杆机构设计中需要重点考虑的问题之一。
2.曲柄连杆机构的速度和加速度分析曲柄连杆机构中的速度和加速度分析是设计和计算的重要内容。
通过对曲柄连杆机构的速度和加速度进行分析，可以确定连杆的运动规律，为机构的设计和优化提供依据。
3.曲柄连杆机构的动力分析曲柄连杆机构的动力分析是指针对机构的动力传递和能量转换进行的分析。
通过对曲柄连杆机构的动力分析，可以确定机构的工作性能和能量损失情况，为机构的优化设计提供技术支持。
三、曲柄连杆机构的设计计算1.曲柄连杆机构设计的基本原则曲柄连杆机构的设计需要遵循一定的原则，包括结构合理、运动平稳、传动效率高等。
在设计曲柄连杆机构时，需要充分考虑这些原则，确保机构能够满足工程需求。
2.曲柄连杆机构设计的计算方法曲柄连杆机构的设计计算方法主要包括曲柄长度的设计、连杆长度的设计、活塞行程的设计等。
曲柄连杆机构的结构曲柄连杆机构是一种常见的机械传动机构，广泛应用于工程领域。
它由曲柄、连杆和活塞组成，通过曲柄的转动，实现连杆和活塞的运动。
本文将详细介绍曲柄连杆机构的结构、工作原理及其应用。
一、曲柄连杆机构的结构曲柄连杆机构由曲柄、连杆和活塞组成。
其中，曲柄是一个可以绕固定轴转动的机构件，通常呈圆形或椭圆形，用于将旋转运动转换为直线运动，产生周期性运动。
连杆是连接曲柄和活塞的构件，起着传递运动的作用。
活塞是一个圆柱形构件，可以在封闭的容器内往复运动，用于传递力和能量。
曲柄连杆机构的结构简单、紧凑，并且能够将旋转运动转换为直线运动，具有较高的效率。
曲柄连杆机构还可以根据不同需求进行调节和优化，以获得不同的运动特性。
二、曲柄连杆机构的工作原理曲柄连杆机构基于几何学原理和运动学原理，其工作原理可以概括为以下几个步骤：1. 曲柄的旋转：通过外部动力源（如发动机）、电机等将曲柄转动，使其先顺时针或逆时针旋转。
2. 连杆的运动：曲柄旋转时，连杆与曲柄的连接点形成一个虚拟的三角形，称为连杆角。
连杆在曲柄转动的作用下，会以一定的速度和方向沿着直线路径运动，其运动轨迹被称为连杆运动轨迹。
连杆的运动可以分为上行段和下行段，它们之间有一个称为死点的转角位置，连杆在这个位置上将无法运动。
3. 活塞的运动：连杆与活塞相连，通过连杆的运动，活塞也将以一定的速度和方向沿直线轨迹运动。
活塞的运动通常用来驱动其他机构或完成特定的工作任务。
通过以上步骤的循环，曲柄连杆机构可以实现连续的往复运动，将旋转运动转换为直线运动，并将动力传递到其他机构中。
三、曲柄连杆机构的应用曲柄连杆机构在工程领域中有着广泛的应用。
以下是曲柄连杆机构的几个常见应用示例：1. 发动机：曲柄连杆机构是内燃机中的基础机构，通过将活塞的往复运动转换为曲轴的旋转运动，驱动发动机的工作。
发动机是现代交通工具的动力源，曲柄连杆机构是发动机的关键部分。
2. 压力机：曲柄连杆机构常用于压力机中，将电动机或液压驱动的旋转运动转换为上下往复的压力运动，用于制造、冲压和成形等加工工艺。
曲柄连杆机构的作用和组成大家好，今天咱们来聊聊一个特别有趣的机械结构——曲柄连杆机构。
这个东西啊，听起来可能有点复杂，但其实它就像是机械世界里的“千里马”，有着无穷的可能性。
咱们先来搞明白它的作用，然后再看看它的组成，绝对让你觉得豁然开朗！1. 曲柄连杆机构的作用1.1 运动转换的魔术师曲柄连杆机构可以说是运动转换的魔术师。
你看它，像不像那种神奇的变形玩具？它把旋转运动转换成直线运动，或者反过来。
就像你踩自行车时，踏板的旋转通过曲柄连杆传递到车轮，让你一踩一踏地前进。
是不是很神奇？这种机制广泛应用于各种设备，比如发动机、泵、甚至一些自动化生产线，简直就是机械世界里的万能工具！1.2 工作效率的提高除此之外，曲柄连杆机构还能显著提高工作效率。
想象一下，没有它，我们得用什么别的办法来实现这种旋转到直线的转换？估计得折腾得不可开交。
它通过合理设计，可以让机器工作得又快又稳，几乎不会出现卡顿的情况。
这就像是把“千锤百炼”的过程省略掉，让工作变得顺畅无比。
2. 曲柄连杆机构的组成2.1 曲柄：转动的核心首先，咱们得了解曲柄。
它是整个机构的“心脏”，负责旋转的工作。
简单来说，曲柄就是那个能够绕着固定点旋转的部分。
它就像是把旋转动力传递到连杆上的“电源”。
没了它，整个机构就会“失去心跳”，运转起来就得费劲千倍。
2.2 连杆：连接的桥梁接着，连杆就是连接曲柄和其他部分的桥梁。
它把曲柄的旋转运动转化为直线运动。
可以把连杆想象成一个“长臂”，它能将曲柄的旋转力量传递到其他需要直线运动的地方。
如果没有连杆，曲柄的旋转就像是“空中楼阁”，没有实际的效果。
2.3 滑块或连杆末端：最终的接触点最后，还有滑块或者连杆的末端部分，这个部分在机构中起到了直接接触和转换的作用。
它们把连杆的直线运动转移到最终需要的地方。
比如在发动机中，这部分直接参与到燃烧室的工作中，简直就像是舞台上的“明星”，让整个演出完美无瑕。
3. 现实中的应用3.1 汽车发动机：动力的源泉说到曲柄连杆机构的应用，汽车发动机绝对是个好例子。
p8.2曲柄连杆机构曲柄两杆机构在做功行程时，将燃料燃烧以后产生的气体压力，经过活塞、连杆转变为曲轴旋转的转矩；然后，利用飞轮的惯性完成进气、压缩、排气3个辅助行程。
曲柄连杆机构气缸曲轴箱组、活塞连杆组和曲轴飞轮组3部分组成。
一、气缸体曲轴箱组1、气缸体和曲轴箱气缸体和曲轴箱通常铸成一体，统称为气缸体，它是发动机的外壳及装配基础，一般采用优质合金铸铁或铝合金制成，其结构形式有直列型、V型、对置型3种。
直列六缸发动机的气缸体。
该发动机为直列六缸水冷式汽油发动机。
气缸体内呈圆柱形的空间称为气缸，气缸表面称为气缸壁。
气缸是气体交换、燃烧的场所，也是活塞运动的轨道。
为保证活塞与气缸的密封及减少磨损，气缸壁应具有有效较高的加工精度和较低的表面粗糙度。
为了使气缸在工作时的热量得到散发，在气缸体、气缸套机体之间制有能够容纳冷却液的夹层空腔，称为水套。
在气缸体的下部有7道主轴承座，用于安装曲轴飞轮组。
气缸体的侧面设有挺杆室，用于安装气门传动机件。
气缸体的上平面安装气缸盖，下平面安装机油盘，前端面安装正时齿轮盖，均加有衬垫并用螺栓紧固密封。
气缸体的后端面安装飞轮壳。
为了增强缸体的耐磨性，延长气缸体的使用寿命，气缸体内大都镶有气缸套。
气缸套分为干式和湿示两种。
干式气缸套不与冷却液接触，为防止缸套向下窜动，可在上（下）止口限位。
湿式缸套外表面直接与冷却液接触，为防止漏冷却液，缸套下止口处装有1～3个橡胶密封圈。
2、机油盘机油盘的作用是储存润滑油，故俗称油底壳。
它一般采用薄壁钢板冲压而成，内部设有稳油挡板以防止润滑油过分激荡，底部设有放油塞以便更换润滑油。
3、气缸盖气缸盖的主要作用是封闭气缸上部，并与活塞顶构成燃烧室。
气缸盖上有燃烧室、水套、火花塞座孔（柴油发动机有喷油器安装孔）、进排气道、气门座、气门导管座孔等。
上部装有摇臂轴总成，用气缸盖罩封闭，结合面间装有密封点垫。
汽油发动机气缸盖一般是整体的，但也有例外，如EQ6100—1型发动机就是两个气缸盖。
气缸直径较大的柴油发动机采用一缸一盖或二缸一盖，最多不超过三缸一盖，以防止气缸盖变形。
4、气缸垫气缸垫俗称气缸床，安装在气缸盖与气缸体之间，其作用是密封气缸体与气缸盖的结合平面，以防止漏气、漏冷却液及漏油。
气缸垫多采用石棉板材料制成，有些用石棉板两面包腹有诗书气自华铜皮或铁皮制成，有些用中间钢片两面贴适合应性好的乳胶石棉板制成。
燃烧室孔采用双层或单层金属包边，以防燃烧气体冲坏石棉层。
8.3配气机构配气机构的作用是根据发动机的工作顺序和各缸工作循环的要求，及时地开启和关闭进、排气门，使可燃混合气（汽油发动机）或新鲜空气（柴油发动机）进入气缸，并将废气排入大气。
一、类型及工作原理四冲程发动机广泛采用气门凸轮式配气机构，它由气门组和气门传动组两部分组成。
按其传动方式不同，可分为正时齿轮传动式和链条传动式两种；按凸轮轴的位置不同，可分为下置不同，可分为下置凸轮轴式、中置凸轮轴式和上置凸轮轴式。
下置凸轮轴式配气机构，它的工作过程是：发动机工作时，曲轴通过一对互相啮合的正时齿轮带动凸轮轴旋转，当凸轮的凸尖上升到最高位置时气门开度最大。
当凸轮的凸尖向下运动时，由于气门弹簧的弹力作用，气门及其传动机件恢复原位，将气道关闭。
与下置凸轮轴式配气机构相比，中置和上置凸轮轴式配气机构因曲轴与凸轮轴距离较大，故多为正时链条或正时带传动。
中置凸轮轴式省去了推杆；上置凸轮轴式省去了挺杆及推杆，主要机件1、气门组气门组一般由气门、气门座、气门导管、气门油封、气门弹簧和气门锁片等组成。
⑴气门气门分为进气门和排气门两种，其作用是分别用来关闭进、排气道。
气门由头部和杆部组成，头部制成锥形，与气门座的锥面配合。
头部锥角，一般为45°。
同一台发动机的进气门头部直径大于排气门头部直径，以提高发动机的充气量。
气门杆部为圆柱形，与气门导管内孔配合，杆的端部制有环槽，用来安装气门弹簧座锁片。
⑵气门座气门座用来保证气门密封，并将气门头部的热量传给气缸盖。
气门座一般用特种合金制成环状，紧密地镶在气缸盖上。
⑶气门导管气门导管用来引导气门作往复直线运动，保证气门与气门座闭合位置正确。
为防止气缸盖上润滑油从气门与气门导管之间的间隙进入燃烧室，气门导管上端装有气门油封。
⑷气门弹簧气门弹簧是圆柱形螺旋弹簧，它可使气门迅速关闭，并使气门头部与气门座相互压紧，保证密封。
2、气门传动组气门传动组的作用是按照发动机的工作顺序，适时地开启和关闭气门，并保证气门有足够的开度。
腹有诗书气自华⑴凸轮轴凸轮轴用于控制气门开闭，并驱动汽油泵、机油泵和分电器等机件工作。
凸轮轴上制有进气凸轮、排气凸轮、轴颈、驱动机油泵及分电器的齿轮、推动汽油泵摇臂的偏心轮等，进气和排气凸轮是凸轮轴的重要组成部分，它们在凸轮轴上的排列顺序由进、排气道的布置来决定。
⑵正时齿轮及正时链条或正时带轮曲轴与凸轮轴的传动通常是由正时齿轮、正时链条或正时传动带来完成的，如CA6102、BJ492Q型发动机为正时齿轮传动；北京切诺基汽车发动机为正时链条传动；上海桑塔纳汽车发动机为正时带传动。
四冲程发动机曲轴旋转两周，凸轮轴应旋转应一周，使进、排气门各开、闭一次，并且气门开闭时机须与各缸工作循环的需要相适应。
因此，无论是齿轮传动还是链条传动，都必须按照规定的记号装配，其记号一般为轮齿部位的凹坑。
⑶气门挺杆挺杆的作用是将凸轮的推力传给推杆或气门。
挺杆的类型有菌型、筒形非液压式、筒形液压式等，筒形液压式等，筒形液压式挺杆无气门间隙，可以减少发动机的噪声，但精度要求严、成本高，多应用于高级轿车发动机。
⑷气门推杆其作用是将挺杆的推力传给摇臂，驱动气门开启。
推杆的上、下端头经热处理并抛磨，以提高耐磨性；杆身有实心和空心两种。
⑸摇臂及摇臂轴总成其作用是改变推杆（下置凸轮轴式）、挺杆（中置凸轮轴式）或凸轮（上置凸轮轴式）的推力方向，使气门开启。
摇臂轴总成固定在气缸盖上部，主要由摇臂、摇臂轴支座等组成，摇臂制成两臂不等长，这样使挺杆、推杆以较小的升程就能获得气门较大的开度。
摇臂长臂一端与气门杆相对应，短臂一端装有调整螺钉及螺母，用来调整气门脚间隙。
摇臂轴为空心轴，与摇臂轴支座、摇臂有贯通的润滑油道，以润滑配气机构部分的摩擦表面。
8.4燃料供给系统一、作用汽油发动机燃料系的作用是根据发动机不同工作情况的需要，将纯净的空气和汽油配制成适当比例的可燃混合气，送入各个气缸进行燃烧后所产生的废气排入大气中。
二、类别及性能对比汽油机燃料系，按照可燃混合气形成方式的不同，可分为化油器式燃料系和汽油喷射式燃料系两种。
两种型式的燃料的燃料系，在汽车上都有应用，汽油喷射式燃料系在汽车上得腹有诗书气自华腹有诗书气自华到了更快的推广。
化油器式燃料系曾经在汽车上有着广泛的应用。
这种结构的汽油机燃料系，具有工作可靠、结够简单、使用方便和成本较低的特点。
但是，化油器不能满足现代汽车进一部降低排污和提高动力性、经济性的迫切要求，而逐渐丧失昔日的主流地位。
为了克服化油器式燃料系的上述缺点，人们在发展化油器式燃料系的同时，一直在寻求别的更好的混合气形成方法。
在20世纪50年代，对汽油喷射技术的研究还只是一个序幕。
当时的研究重点是如何提高发动机的输出功率和瞬间反应性能，而对燃油经济性考虑少，对排放污染则尚未触及，对于电子控制系统的优点也认识不足。
1967年，Bosch 公司推出了D-Jetronic 电子控制汽油喷射系统，迎来了发动机电控技术百花竟开的春天。
排放法规出台和汽油危机这两个方面的压力，加上电子技术的飞速发展，使此后的电喷技术发展驶上了快车道。
1981年，热线式空气质量流量计的推出，提高了对空燃比的控制误差。
尤其是微机的加入以及微机速度、容量的提高，使控制功能越来越完善。
进气道汽油喷射由简单的多点喷射技术发展到顺序喷射，进一步改善了排放和瞬态性能。
多种传感器的应用，控制器能了解整个发动机的运行条件和环境条件，进而针对不同工作模式进行智能化控制。
随车故障诊断系统能对喷射系统以致控制器本身进行检测，提高了使用的可靠性和维修的便利。
由于这些原因，电控汽油喷射系统得到了迅速的产业化发展。
相比而言，汽油喷射式燃料系具有以下优点：① 进气管道中没有狭窄的喉管，空气流动阻力小，充气性能好，有利于提高发动机的输出功率。
② 混合气的各缸分配均匀性能好。
③ 可以随着汽车运行工矿的变化而相应地配置最佳的可燃混合气浓度，确保发动机的动力性、经济性，特别时降低排气污染的要求。
④ 具有良好的加速等过度性能。
汽油喷射式燃料系在发展过程中尚需解决的主要的问题是系统的布置复杂和制造成本较高。
基本组成 化油器式燃料系的基本组成，它可分为汽油供给装置（包括汽油箱、汽油滤清器、汽油泵）、空气供给装置（包括空气滤清器、进气消声器、冷暖风转换机构等）、混合气形成装置（化油器）、进气和排气装置（包括进气支管、排气支管和消声器）。
组成：传统式由蓄电池、发电机、点火线圈、断电器、火花塞等组成。
普通式和传统式点火系统类似，只是用电子元件取代了断电器。
电子点火式全部是全电子点火系统，完全取消了机械装置，由电子系统控制点火时刻，包括蓄电池、发电机、点火线圈、火花塞和电子控制系统等。
功能：在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。
能够按时在火花塞电极间产生电火花的全部设备称为点火系。
8.6冷却系统组成：水冷式由水套、水泵、散热器、风扇、节温器等组成。
风冷式由风扇和散热片等组成。
功能：冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。
8.7润滑系统组成：由机油泵、集滤器、限压阀、油道、机油滤清器等组成。
功能：润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。
并对零件表面进行清洗和冷却。
腹有诗书气自华组成：由起动机及其附属装置组成。
功能：要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。
发动机才能自行运转，工作循环才能自动进行。
因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。
完成起动过程所需的装置，称为发动机的起动系。
下面以单缸发动机为例，介绍发动机的基本结构，它由汽缸10、活塞8、连杆7、曲轴3、汽缸盖11、机体、凸轮轴16、进气门25、排气门15、气门弹簧、曲轴齿形带轮等组成。
往复活塞式内燃机的工作腔称作汽缸，汽缸内表面为圆柱形。
在汽缸内作往复运动的活塞通过活塞销与连杆的一端铰接，连杆的另一端则与曲轴相连，构成曲柄连杆机构。

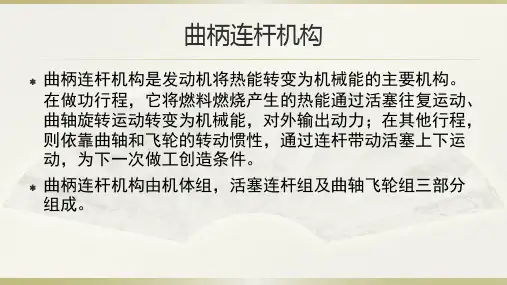

活塞在汽缸内作往复运动时，连杆推动曲轴旋转，或者相反。
