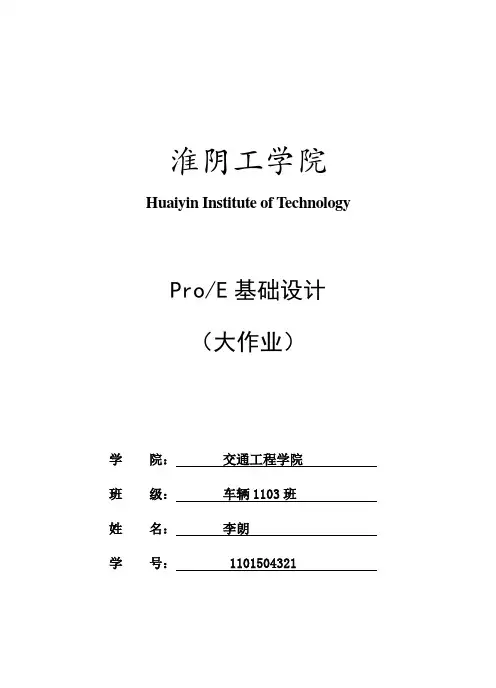

淮阴工学院Huaiyin Institute of T echnologyPro/E基础设计（大作业）学院：交通工程学院班级：车辆1103班姓名：李朗学号： 1101504321一、题目汽车发动机曲柄连杆机构二、主要操作步骤1.曲轴的绘制（1）新建文件。
新建名为quzhou的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）绘制旋转实体特征1。
单击“旋转”按钮，单击“草绘”按钮，选择基准平面TOP为草绘平面，确认进入草绘环境。
绘制中心线和如图所示截面。
完成绘制后点击“确认”，返回特征操控面板，单击“确认”，完成旋转。
效果如图。
（3）创建旋转实体特征2。
步骤同（2）。
草绘截面如图所示。
（4）创建旋转实体特征3。
步骤同（2）。
草绘截面如图所示。
（5）创建拉伸实体特征。
单击“拉伸”按钮，单击“草绘”按钮，选择如图所示的平面为草绘平面。
单击“确认”按钮，进入草绘环境。
绘制如图所示截面。
绘制完成点击“确认”按钮，返回拉伸操控面板，选择拉伸至如图所示位置。
单击“确认”按钮，完成拉伸。
（6）创建拉伸特征2。
步骤同（5）。
草绘截面如图所示。
草绘平面以及拉伸至平面请参考效果图。
效果如图所示（7）创建拉伸特征3。
步骤同（5）。
草绘截面如图所示。
草绘平面以及拉伸至平面请参考效果图。
（8）高级复制拉伸特征3。
选择拉伸特征3，单击“复制”，单击“选择性粘贴”，勾选“对副本应用移动转换变换”，确定。
选择图示红色的面为粘贴位置。
并进行旋转设置，设置如图所示。
（10）创建基准平面。
单击“基准平面工具”按钮，创建DTM1.设置如图所示。
（11）创建镜像特征。
选择如图所示的特征，单击“镜像”按钮，单击DTM1，确认。
完成镜像创建，效果如图所示。
（12）创建基准平面DTM2和基准轴A_11，A_12。
创建基准轴单击基准轴按钮。
具体设置如图所示。
（13）创建孔实体特征1。
单击“孔特征”按钮，设置如图所示。
效果如图所示（14）创建孔实体特征2。
设置如图所示。
效果如图所示（15）创建孔阵列特征。
单击孔2，单击“阵列”按钮，选择A-2轴为阵列中心，具体设置如图所示。
完成后确认。
（16）创建基准平面DTM3。
设置如图。
（17）创建拉伸6。
选择草绘平面为DTM3。
草绘截面如图所示。
完成草绘后确认，继续完成拉伸操作，选择去除材料，设置如图。
（18）创建拉伸7。
选择草绘平面为DTM2。
草绘截面如图所示。
拉伸控制面板设置同（17）。
（19）创建倒圆角。
单击“倒圆角”按钮，选择图示边，并将控制面板数值设置为1。
选择好后确认。
（20）保存文件。
单击保存按钮，保存。
2.飞轮的创建（1）新建文件。
新建名为feilun的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）创建旋转特征。
单击，单击，绘制如图所示截面。
完成后点击确认，返回旋转操控面板，单击确认，完成旋转操作。
效果如图所示。
（3）创建孔特征。
单击“孔”按钮，设置如图所示。
完成后确认，效果如图所示。
（4）创建孔的阵列特征。
单击（2）中创建的孔，单击“阵列”按钮，设置如图所示。
完成后确认，效果如图所示。
（5）创建渐开线。
单击“基准曲线”按钮，系统弹出“曲线选项”管理器，选择“从方程”，单击“完成”，在选取主界面的“PRT_CSYS_DEF”坐标系，系统弹出“设置坐标类型”菜单管理器，选择“笛卡尔”，系统弹出记事本对话框，在对话框中输入以下内容。
完成后保存记事本并退出。
单击“从曲线：从方程”对话框确认按钮，生成如图所示渐开线。
单击“草绘”按钮，选取FRONT面为草绘平面，绘制如图所示齿根圆和基圆。
完成后确认。
单击刚刚生成的渐开线，在单击“镜像”按钮，选择TOP为镜像平面，确认。
选择镜像得到的渐开线，单击“阵列”按钮，选取A-2轴为阵列中心。
设置如图所示。
确定后效果如图所示。
（6）创建渐开线齿轮。
单击“拉伸”按钮，单击“草绘”按钮，选择FRONT为草绘平面。
单击，分别选取齿根圆，齿顶圆，第一条渐开线，阵列得到的渐开线。
分别草绘两条渐开线在A、B两点的切线AC和BD。
具体方法如下：单击草绘工具栏中的“直线”按钮，单击点A后将鼠标慢慢拖向齿根圆，当出现T时，单击切线与齿根圆的交点C，再单击中键即可草绘切线AC。
切线BD的做法与此相同。
单击草绘工具栏中的“动态修剪剖面图元”按钮，将多余的弧线都修建掉，最后只留下近似的四边形CDFE,结果如图所示。
单击确定按钮，拉伸深度为20，选择去除材料，确认，效果如图所示。
单击“倒圆角”按钮，选择齿根处的两边为倒角对象，半径值为1.2，单击“确定”按钮。
在模型树中选中刚刚绘制的拉伸和倒圆角，右击选择“组”。
单击“阵列”按钮，选择A-2轴为阵列中心，具体设置如图。
确定，完成齿轮绘制。
（7）创建倒圆角实体特征。
选择图示边为倒圆角对象，半径为1，确定。
（8）保存文件。
3.创建定时齿轮（1）新建文件。
新建名为dingshi-chilun的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）创建拉伸特征——齿轮基体。
选择FRONT面为草绘截面，草绘图示截面，拉伸设置如图所示。
确定后完成基体创建。
（3）创建圆柱斜齿。
在主菜单中选择“插入”，“混合”，“伸出项”，弹出“混合选项”菜单，选择默认设置，单击“完成”。
又弹出“属性”菜单管理器，选择“光滑”，单击“完成”，再选择齿轮基体一个端面为草绘平面，最后选择“正向”和“默认”，进入草绘环境。
草绘图示截面。
创建第一截面草图后，按住鼠标右键，弹出菜单，选择“切换剖面”，开始绘制第二截面。
完成第二截面绘制后单击“确定”按钮。
弹出“深度”菜单管理器，选择盲孔，完成，输入截面深度为45，确定，最后单击其他对话框中确定，完成斜齿轮单体创建。
效果如图所示。
单击“倒圆角”按钮，选择齿根处的两条边为对象，输入圆角半径为 1.2，单击确定。
效果如上图所示。
（4）创建齿轮阵列。
多选（3）步骤中创建的伸出项和倒圆角，右击，选择“组”。
在模型树中单击组，再单击“阵列”按钮，选择A-3轴，具体设置如图。
效果图如图所示。
（5）创建倒角。
单击“倒角”按钮，选择齿轮中心圆边，倒角数值为1，确定。
效果如上图。
（6）创建半圆键槽。
单击拉伸按钮，选择齿轮一个侧面为草绘平面，绘制截面以及拉伸设置如下图所示。
确定，完成拉伸创建。
（7）保存文件。
4.多楔带轮的创建(1)新建文件。
新建名为dailun的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）创建带轮基体。
单击“旋转”按钮，选择FRONT面为草绘截面，草绘图示截面，创建旋转中心。
确定，完成旋转创建。
（3）创建拉伸特征。
单击拉伸按钮，选择基体一个端面为草绘平面，草绘截面和拉伸设置如图所示。
（4）创建阵列。
选择（3）创建的拉伸，再单击“阵列”按钮，选择A-3为阵列中心，设置如下确定后效果如上图所示。
（5）创建轮槽。
单击旋转按钮，选择FRONT面为草绘平面，草绘图示截面，选择A-3为选择中心，选择去除材料，完成旋转创建。
效果图如下。
（6）创建齿轮阵列。
选中上一步创建轮槽，再单击阵列，选中TOP平面，具体设置如下。
（7）创建半圆键槽。
单击拉伸按钮，草绘截面、具体设置以及效果图如图所示。
（8）创建倒角。
单击“倒角”按钮，选中图示边，选中“45*D”，“边距”为3，确定。
效果如图所示（9）保存文件。
4.活塞的创建（1）新建文件。
新建名为huosai的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）创建活塞基体。
单击“旋转”按钮，选择FRONT面为草绘平面，草绘截图如图所示。
其他为默认设置，确定，完成旋转创建。
效果如图所示。
（3）创建活塞销座。
单击“拉伸”按钮，选择FRONT面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（4）完成拉伸1创建后继续单击“拉伸”按钮，选择FRONT面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
完成拉伸2创建后，单击“拉伸”按钮，选择FRONT面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（5）倒圆角创建。
单击“倒圆角”按钮，选择图示边，倒圆角半径为1.2，确定，完成创建。
（6）创建基准平面DTM1,。
单击，选中FRONT为参照平面，平移37.5。
确定。
（7）创建拉伸实体特征。
单击“拉伸”按钮，选择FRONT面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（8）创建镜像特征。
在模型树中选中“拉伸4”，再单击“镜像”按钮，选择FRONT 面为镜像平面，单击确定。
（9）保存文件。
5.活塞连杆的创建（1）新建文件。
新建名为liangan的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）创建拉伸实体特征。
单击“拉伸”按钮，选择TOP面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（3）创建拉伸实体特征。
单击“拉伸”按钮，选择TOP面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（4）创建拉伸实体特征。
单击“拉伸”按钮，选择TOP面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（5）创建拉伸实体特征。
单击“拉伸”按钮，选择TOP面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（6）创建镜像特征。
在模型树中选中“拉伸4”，再单击“镜像”按钮，选择FRONT 面为镜像平面，单击确定。
（7）创建倒圆角。
单击“倒圆角”按钮，选择图示边，倒圆角半径为30，确定，完成创建。
（8）保存文件。
6.螺栓的创建（1）新建文件。
新建名为liangan的零件文件，勾去“使用缺省值”，单位选择mmns_part_solid。
（2）创建拉伸实体特征。
单击“拉伸”按钮，选择TOP面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（3）创建拉伸实体特征。
单击“拉伸”按钮，选择TOP面为草绘平面，草绘截面、拉伸控制面板设置以及效果如图所示。
（4）创建旋转实体特征。
单击“旋转”按钮，选择RIGHT面为草绘平面，草绘截图如图所示。
选择去除材料，其他为默认设置，确定，完成旋转创建。
效果如图所示。
（5）创建螺纹。
在主菜单中选择“插入”，“螺旋扫描”，“切口”，弹出“属性”菜单，选择“常数”，“穿过轴”，“右手定则”选项。
单击“完成”。
又弹出“设置草绘平面”菜单管理器，选择“新设置”，和“平面”，选择ＲＩＧＨＴ面为草绘平面，在选择“正向”，“默认”，进入草绘环境。
单击，单击螺栓轴线上两点。
单击，沿着螺栓柱身侧边自尾部向头绘制一条线段，尺寸如图所示。
单击确定，输入节距为１，单击确定，草绘等边三角形，如上图截面。
单击确定，选择方向为“正向”。
单击“剪切”对话框确定按钮，完成螺旋扫描创建，结果如图所示。
