三台电机顺序启动逆向停止控制电路图及工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）三台电机顺序启动逆向停止控制电路图及工作原理工作过程分析：一、启动过程：1）按下启动按钮SB1，KM1线圈得电吸合，通过其常开触点KM1和KT4延断触点实现自锁，时间继电器KT1得电，开始计时；2） KT1计时时间到，其延闭触点KT1闭合，KM2线圈德电吸合，并通过常开触点KM2、KT3延断触点实现自锁；同时，KM2常闭触点分断，断开时间继电器KT1，其延闭触点KT1立即复位，时间继电器KT2得电，开始计时；3） KT2计时时间到，其延闭触点KT2闭合，KM3线圈得电吸合，并通过常开触点KM3、KA常闭触点实现自锁；同时，KM3常闭触点分断，断开时间继电器KT2，其延闭触点KT2立即复位；4）启动过程完毕。
二、停止过程：1）停止过程：KM1、KM2、KM3启动完成，其常开触点KM1、KM2、KM3闭合，此时按下停止按钮SB2，中间继电器KA得电吸合，常开触点闭合，KA 的常闭触点分断，解除KM3自锁，KM3线圈失电分断;同时KM3常闭触点复位，中间继电器KA通过KM1常开触点闭合、KA常开触点闭合实现自锁; 时间继电器KT3得电开始计时；2） KT3计时时间到，其延断触点KT3分断，解除KM2自锁，KM2线圈失电分断；同时KT3其延闭触点闭合启动KT4，时间继电器KT4得电开始计时;3） KT3计时时间到, 其延断触点KT4分断，解除KM1自锁，KM1线圈失电分断;4） KM1常开触点分断，解除中间继电器KA自锁, 线圈失电分断; 同时断开时间继电器KT3, 其延闭触点KT3、延断触点KT3立即复位；其延闭触点KT3复位断开时间继电器KT4，延断触点KT4立即复位。
5）停止过程完毕。
三、SB3为紧急停止按钮。

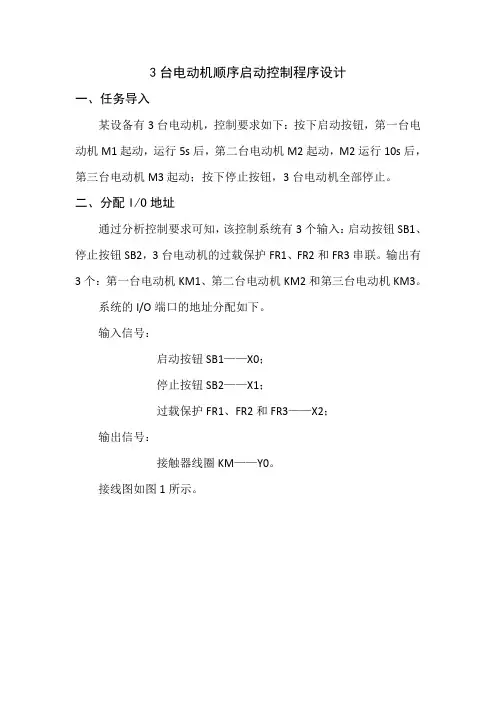

3台电动机顺序启动控制程序设计一、任务导入某设备有3台电动机，控制要求如下：按下启动按钮，第一台电动机M1起动，运行5s后，第二台电动机M2起动，M2运行10s后，第三台电动机M3起动；按下停止按钮，3台电动机全部停止。
二、分配I/O地址通过分析控制要求可知，该控制系统有3个输入：启动按钮SB1、停止按钮SB2，3台电动机的过载保护FR1、FR2和FR3串联。
输出有3个：第一台电动机KM1、第二台电动机KM2和第三台电动机KM3。
系统的I/O端口的地址分配如下。
输入信号：启动按钮SB1——X0；停止按钮SB2——X1；过载保护FR1、FR2和FR3——X2；输出信号：接触器线圈KM——Y0。
接线图如图1所示。
图1 3台电动机顺序启动控制接线图三、程序设计图2 3台电动机顺序启动控制程序该系统是典型的顺序启动控制，控制程序如图2所示。
按下启动按钮X0，第一台电动机Y0启动，同时定时器T0的线圈为ON，开始定时。
定时器T0的线圈接通5S后，延时时间到，其常开触点闭合，第二台电动机Y1启动；定时器T1的线圈接通10S后，延时时间到，其常开触点闭合，第三台电动机Y2启动。
停止时，按下停止按钮X1，所有的线圈都失电，3台电动机全部停止。
四、调试运行（1）按照如图1所示将电路连接正确，连接时注意3个热继电器的常闭触点要串联在一起，然后接入PLC的输入端子X2上。
（2）将如图2所示的程序用GX软件编程并下载到PLC中。
（3）根据图1所示，按下启动按钮X0，首先看到第一台电动机启动，接着第二台电动机启动，再接着是第三台电动机启动，按下停止按钮，3台电动机停止。
启动GX软件的监视功能，注意观察两个定时器当前值的变化和电动机线圈的通电情况，对照控制要求，验证该程序能否达到控制要求。
