威胜DDZY102 K6V1.0型单相费控智能电能表技术说明书

单相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围：本说明书适用以下单相费控智能电能表：注：DDZY208C-Z型\ DDZY208-Z型支持低压电力线载波通讯方式。

DDZY208C-J型\ DDZY208-J型支持微功率无线通讯方式。

DDZY208C 型\DDZY208C-Z型\ DDZY208C-J型支持CPU智能卡读写功能。

请根据您的产品选择阅读。

版本：V1.01产品简介1.1概述单相费控智能电能表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。

可根据具体产品型号选配低压电力线载波通讯模块或者微功率无线通讯模块，以及CPU智能卡读写接口。

1.2依据标准1.3工作原理单相费控智能电能表由电压采样网络、电流采样网络、存储器、和MCU组成数据处理单元；由交流电源、电池组成供电单元；由LCD显示、红外通信、RS485通信、按键、载波通注：载波、微功率无线、IC卡接口可选配。

1.4技术参数2主要功能2.1电能计量有功电能计量●具有正反向有功电能计量和分时电能计量功能，并可设置有功组合方式。

●保存当前和最近12个月的组合有功、正向有功、反向有功总和各费率电能量，结算时间可设定为1至28日的整点时刻。

2.2瞬时量测量可测量、记录、显示当前电压、电流、功率、功率因数等电网参数，测量误差（引用误差）不超过±1％。

2.3冻结功能2.3.1日冻结：保存最近62次的日冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，日冻结时间可设。

2.3.2整点冻结：保存最近254次的整点冻结时间、正向有功、反向有功总电能量，整点冻结起始时间、时间间隔可设。

2.3.3定时冻结：保存最近60次的定时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，包括年、月、日、小时为周期的定时冻结。

2.3.4瞬时冻结：保存最近3次的瞬时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，在收到瞬时冻结命令后立即冻结。

DDZY102单相费控智能电能表使用说明书1. 概述DDZY102单相费控智能电能表是新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用GB/T17215.321-2008和DL/T645-2007标准设计，并且采用先进微电子技术及SMT生产工艺制造的产品。

该单相电能表的用途是对额定电压为220V、额定频率为50Hz的单相有功电能进行计量，并可按照客户需求选配梯度计费、分时计费、梯度分时计费、通信方式、防窃电等功能。

2. 工作原理简述DDZY102单相费控智能电能表由电流采样网络、电压采样网络、计量集成电路组成电能计量单元；由微控制器、数据内卡、掉电检测、日历时钟组成数据处理单元。

由电源、高能电池组成供电系统；由LCD、校验表输出口、按钮、外卡插口、辅助端子组成输入输出系统。

其原理框图如图1所示。

图1：工作原理3. 技术参数3.1 主要技术参数项目技术要求参比电压220V工作电压范围规定工作范围90%Un ~ 110%Un扩展工作范围80%Un ~ 115%Un电流规格互感器接入式： 1.5(6)A直通式：5(40)A，10(60)A，15(60)A，20(80)A，10(100)A，30(100)A7. 使用和维修➢必须严格按照标牌上标明的电压等级接入电压，如果接入电压大于额定电压的1.5倍，即使短时间内也可能造成仪表的损坏。

➢安装时应将接线端子拧紧，并且将表计挂牢在坚固耐火、不易振动的屏上。

电表下视时显示效果最佳，故应垂直安装，高度以1.8m为宜。

➢接线后应将端盖铅封，建议将表小门加铅封。

➢表计应存放在温度为-25℃～70℃，湿度<85%的环境中，并且应在原包装的条件下放置，叠放高度不超过5层。

电表在包装拆封后不宜储存。

➢电能表运输和拆封不应受到剧烈冲击，应根据GB/T15464－1995《仪器仪表包装通用技术条件》的规定运输和储存。

8. 免费服务及免责条例8.1免费服务条例8.1.1 本产品自购买之日起，在用户遵守说明书规定的使用要求下，并在制造厂铅封完整的情况下，发现电能表不符合产品标准所规定的要求时，12个月内制造厂给予免费维修或更换，购买日期以及发票、收据或发票复印凭据。

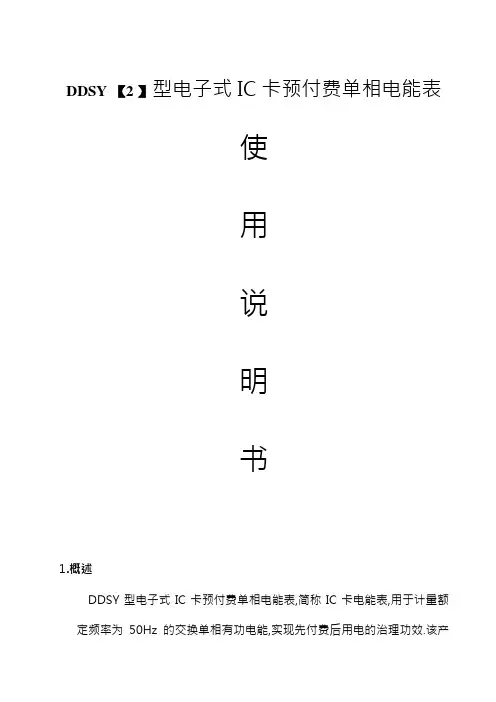

DDSY 【2 】型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表,简称IC卡电能表,用于计量额定频率为50Hz 的交换单相有功电能,实现先付费后用电的治理功效.该产品采用先辈的微电子技巧进行数据采集.处理及保存.其机能指标相符GB/T17215-2002和GB/T18460.3-2001标准.具有体积小.重量轻.靠得住性高.防窃电等特色.2.工作道理电能表由两个重要部分进行功效构成：一是电能计量部分,二是微处理器掌握部分;电能计量部分应用分流器倍增电流,产生表示用电若干的脉冲序列,送至微处理器进行电能计量;微处理器实现各类掌握功效并经由过程电卡接口与电能卡（IC卡）传递数据.3.规格（见表1）规格型号精确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技巧指标4．1内心常数1600imp/kW.h4．2根本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0的前提下,当负载电流为0.4%(1.0级),0.5%(2.0级)时.电能表应能持续计量电能.4．4潜动当施加115%额定电压,电流回路断开时,不产生多于一个电能脉冲.4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消费：≤2W和10VA4．6实用前提正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以天然方法集中）温度可达95%其余时光有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内应用,安装电能表的底板应放在牢固耐火的墙上,建议安装在高度为1.8米阁下.电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线,最好用铜线或铜接线头引入,见下图：6．测试办法本电能表配有光电耦合测试输出端口,位于接线端子处,如中＋.－指导处,接线方法如上图.7．运输与储存电能表运输不应受到激烈冲击,并应依据GB/T15464-1995《仪器内心包装通用技巧前提》的划定运输和储存.库存和保管应在原包装前提下放在支架上,叠放高度不应超过五层,保存的地方应干净,其情况温度应为-25℃～+70℃,相对湿度不超过 85% ,且在空气中不含有足以引起腐化的有害物资.8．保证刻日电能表从出厂日起,在用户遵照解释书划定请求,应用办法精确,并在制作厂商铅封仍无缺的前提下,若发明电能表不相符技巧条例所划定的请求,公司赐与十八个月保修.9．功效及操作电能表配有一套治理体系,其重要功效是把用户购置的电量用插卡的方法加密地记载于电能表里,以实现一表一卡（用户的电能卡只能在本身的电能表上应用,在其他电能表上不起感化）等功效.9．1电量输入用户用电能卡从供电部门购置电量后,将电能卡插入座内,即可将电能卡内的电量输入到电能表内.9．1．1插卡将电能卡插入电能表的电卡接口,其偏向为有镀金触点的一面与电能表电卡接口处箭头指导偏向相对,此时轮显数据.电表采用4位LED数码管显示,具体显示数据如下：*插入本次购电卡超过 10 秒或插入检测卡,轮显,每祯 3 秒*上电复位显示版本号" 2-01"约 1 秒把电能卡从电能表卡接口中拔出.9．2数据破坏数据破坏采用全固态集成电路技巧,无需应用电池,断电后数据可保存10年以上.9．3报警当电能表中残剩可用电量小于预定报警值时,LED 常亮,提示用户购电. 9．4预跳当电能表中残剩可用量小于预定报警值时,电能表主动拉闸断电,并显示“002＿”,插入已应用过电量无效的电能卡即可恢复供电.9．5用电掌握当电能表中残剩可能电量为0kW.h时,电能表主动拉闸断电,并显示“0000”,此时只有购电才可恢复供电.9．6负荷掌握供电部门经由过程治理软件对电能卡设置限电负荷,当用户把电能卡内的电量送入电能表时,限电负荷值同时送入电能表.当超过限电负荷时,电能表会主动拉闸断电,并显示“001＿”,此时插卡可恢复.（全文停止）。

目录1．概述 (2)1.1性能 (2)1.2 工作原理： (3)2．技术参数： (3)2.1 规格及技术参数： (3)3．使用说明 (5)3.1液晶显示示意图如下表： (5)3.2 状态指示灯 (5)3.3 数据显示： (5)4.电表功能 (6)4.1 计量功能： (6)4.2 费控功能： (6)4.3 负荷开关： (6)4.5 安全认证加密： (7)4.6 测量及监测： (7)4.7事件记录： (7)4.8 费率、时段功能： (7)4.9 冻结功能 (8)4.10 报警功能 (8)4.11 显示功能 (8)4.12 通讯接口 (10)5. 表外形尺寸图及接线图 (10)5.1外形尺寸图： (10)5.2 接线图 (10)5.3 脉冲输出接线图： (11)6.运输贮存与保证期限 (12)1．概述DDZY22-Z型单相费控智能电能表，采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和SMT 工艺设计、制造，是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50/60Hz 的单相电网中的交流有功电能，该表集众多功能于一体，实现了正、反向有功、分时电能计量以及远传实时电压、电流、零线电流、功率、功率因数等，并可通过远程售电系统实现用户“先买后用”的预付费功能，又可灵活预置多种功能：冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。

以PC机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有红外、RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

供电部门可通过计算机和远程售电管理系统对用户预置购电量，并可设置剩余报警电量、跳闸报警电量、协议透支电量等。

此电能表一表一加密模块，智能表上的所有数据信息均经加密处理，保障了用户的用电利益，同时售电管理系统中存储用户地址、姓名、以及此用户表的出厂表号、表常数等信息，便于用电管理与用电监察。

DDZY105型单相远程费控智能电能表使用说明书一、概述DDZY105型单相远程费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、485通讯、载波通讯和红外通讯、大画面宽温液晶显示等先进技术。

电能表采用了先进的SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。

该表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、信息交互等功能。

二、依据标准和规范该智能电能表设计、测试、制造均符合或超过国家标准和电力行业标准。

● GB/T 15284—2002 《多费率电能表特殊要求》● GB/T 17215.321—2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》● GB/T 17215.211—2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》● GB/T 15464—1995 《仪器仪表包装通用技术条件》●《广东电网公司RS-485接口单相电子式电能表通讯规约（第二版）》● DL/T 614—2007 《多功能电能表》● DL/T 645—2007 《多功能电能表通信协议》● DL/T 566－1995 《电压失压计时器技术条件》● Q/GDW 205—2008 《电能计量器具条码》● Q/GDW 354—2009 《智能电能表功能规范》● Q/GDW 355—2009 《单相智能电能表型式规范》● Q/GDW 364—2009 《单相智能电能表技术规范》● Q/GDW365—2009 《智能电能表信息交换安全认证技术规范》三、工作原理3.1 工作原理说明智能电表工作时，电压、电流经传感器件转换为采样信号通过滤波处理后送入计量芯片，计量芯片将能量信号转化为脉冲信号送到CPU进行电量脉冲采集，电量累计和各项计算分析处理，其结果保存在数据存贮中；同时CPU完成红外、485通讯、LCD显示等功能处理。

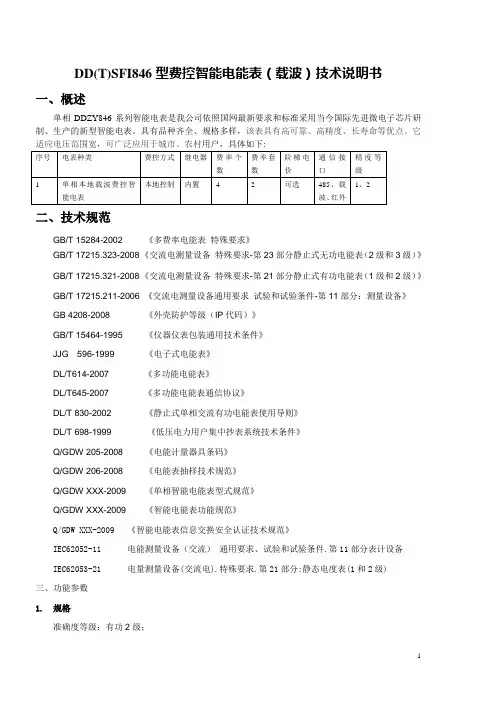

DD(T)SFI846型费控智能电能表（载波）技术说明书一、概述单相DDZY846系列智能电表是我公司依照国网最新要求和标准采用当今国际先进微电子芯片研制、生产的新型智能电表。

具有品种齐全、规格多样，该表具有高可靠、高精度、长寿命等优点。

它二、技术规范GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJG 596-1999 《电子式电能表》DL/T614-2007 《多功能电能表》DL/T645-2007 《多功能电能表通信协议》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698-1999 《低压电力用户集中抄表系统技术条件》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW XXX-2009 《单相智能电能表型式规范》Q/GDW XXX-2009 《智能电能表功能规范》Q/GDW XXX-2009 《智能电能表信息交换安全认证技术规范》IEC62052-11 电能测量设备（交流）通用要求、试验和试验条件.第11部分表计设备IEC62053-21 电量测量设备(交流电).特殊要求.第21部分:静态电度表(1和2级)三、功能参数1. 规格准确度等级：有功2级；参比电压：220V；2. 通信接口a) 具有调制型红外接口、RS485通信接口；各通信接口的物理层独立，一个通信接口的损坏不影响其它接口。

目录1．概述 (2)1.1性能 (2)1.2 工作原理： (3)2．技术参数： (3)2.1 规格及技术参数： (3)3．使用说明 (5)3.1液晶显示示意图如下表： (5)3.2 状态指示灯 (5)3.3 数据显示： (5)4.电表功能 (6)4.1 计量功能： (6)4.2 费控功能： (6)4.3 负荷开关： (6)4.5 安全认证加密： (7)4.6 测量及监测： (7)4.7事件记录： (7)4.8 费率、时段功能： (7)4.9 冻结功能 (8)4.10 报警功能 (8)4.11 显示功能 (8)4.12 通讯接口 (10)5. 表外形尺寸图及接线图 (10)5.1外形尺寸图： (10)5.2 接线图 (10)5.3 脉冲输出接线图： (11)6.运输贮存与保证期限 (12)1．概述DDZY22-Z型单相费控智能电能表，采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和SMT 工艺设计、制造，是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50/60Hz 的单相电网中的交流有功电能，该表集众多功能于一体，实现了正、反向有功、分时电能计量以及远传实时电压、电流、零线电流、功率、功率因数等，并可通过远程售电系统实现用户“先买后用”的预付费功能，又可灵活预置多种功能：冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。

以PC机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有红外、RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

供电部门可通过计算机和远程售电管理系统对用户预置购电量，并可设置剩余报警电量、跳闸报警电量、协议透支电量等。

此电能表一表一加密模块，智能表上的所有数据信息均经加密处理，保障了用户的用电利益，同时售电管理系统中存储用户地址、姓名、以及此用户表的出厂表号、表常数等信息，便于用电管理与用电监察。

DDZY311-Z型单相费控智能电能表使用说明书（GW-V14.3）杭州西力电能表制造有限公司HANGZHOU XILI WATT-HOUR METER MANUFACTURE CO., LTD.一、概述DDZY311-Z型单相费控智能电能表用于频率为50Hz的单相交流电网的电能量测量，该表型是在国网公司智能电表系列标准的基础上研制而成，采用了超大规模数字信号处理芯片、永久保存信息的存贮器、全隔离标准RS485通讯接口和红外通讯和信息安全加密ESAM模块等先进技术。

该表集众多功能于一体，实现了电能计量、本地费控管理及远程通讯等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求二、主要规格5（60）A、10（100）A三、主要性能3.1基本误差符合GB/T 17215.321—2008《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》要求。

3.2电气参数：3.2.3 电能表标准参比频率：参比频率的标准值为50Hz电压线路小于1.5W和10VA，电流线路小于1VA≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

3.3气候、环境条件：3.4大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。

高海拔地区要求电能表满足在海拔4000m～4700m正常工作。

3.5外形尺寸：160mm（高）×112 mm（宽）×71 mm（厚）。

四、主要功能4.1 计量功能a）具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

b）具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。

c）能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

4.2费控功能电费计算在远程售电系统中完成。

电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时，需通过严格的安全认证。

1、产品概述DDZY111-Z单相远程费控智能电能表（以下简称电能表）是采用国际上性能优良的单片微处理器和稳定可靠的外围电路，吸收消化国内外同类产品软件功能优点，配以稳定可靠的电子专用计量电路技术，采用先进的SMT工艺，经精心优化设计而成的新一代智能式电能表。

该电能表主要遵循GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T 15284-2002《多费率电能表特殊要求》、DL/T 614—2007《多功能电能表》、DL/T 645—2007《多功能电能表通信协议》、Q/GDW 355—2009《单相智能电能表型式规范》、Q/GDW 354—2009《智能电能表功能规范》、Q/GDW 364—2009《单相智能电能表技术规范》等相关标准要求。

2、规格及技术参数2.1．电气参数准确度等级：2级额定频率：50Hz±5%额定电压：220V极限工作电压：0.0Un～1.15Un电流：1.5（6）A 、5（60）A、10（100）A脉冲常数：1200imp/kWh、12000imp/kWh、800imp/kWh电压回路功耗：非通信状态下不大于1.5W、10V A；在通信状态下不大于3W、12V A电流回路功耗：在基本电流、参比温度和参比频率下，电能表电流线路的视在功率消耗不大于1V A。

2.2．环境条件参比温度：23℃标准工作温度：-25～+60℃极限工作温度：-40℃～70℃存储和运输温度：-40℃～70℃相对湿度：≤95%大气压力：63kPa～106.0kPa（海拔4000m及以下）3.功能3.1. 电能计量具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合有功和组合无功电能量；具有分时计量功能；有功、无功电能量对尖、峰、平、谷等各时段电能量及总电能量分别进行累计。

3.2. 时钟功能电路采用采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时、闰年自动转换功能。

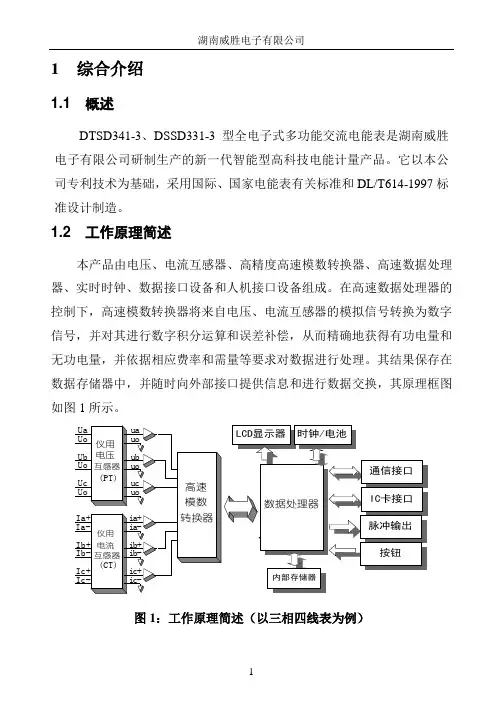

1综合介绍1.1 概述DTSD341-3、DSSD331-3型全电子式多功能交流电能表是湖南威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用国际、国家电能表有关标准和DL/T614-1997标准设计制造。

1.2 工作原理简述本产品由电压、电流互感器、高精度高速模数转换器、高速数据处理器、实时时钟、数据接口设备和人机接口设备组成。

在高速数据处理器的控制下，高速模数转换器将来自电压、电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1主要技术参数1.3.2日历时钟1.3.3光耦脉冲输出1.3.4其它数据2仪表主要功能2.1 分时计量本仪表有两种配置：TH及TF型。

TH型为双方向电能表，它可以计量正、反向有功，感、容性无功及四象限无功电能。

TF型为单方向电能表，它可以计量正向有功及感、容性无功电能，反向有功计量精度不作保证，仅供参考。

两种配置的各种电能均可以按最大五种费率时段进行分时计量。

五种时段的名称为：尖、峰、平、谷、脊谷。

时间的设定以年为大周期，一年分为几个时区，每个时区内以天为小周期，一天分为几个时段，每个时段对应一种费率。

对于部颁规约一年最多可设置14个切换时区，最多可有12套不同的时段表，每日的切换数最大为14。

2.2 最大需量TH型电表可计算正、反向有功，感、容性无功最大需量及其出现时间，TF型电表可计算正向有功，感、容性无功最大需量及其出现时间。

两种配置均可以计量五种费率的最大需量及其发生时间。

最大需量的积分周期和滑差步进时间可选择，出厂设置为：周期15分钟，滑差步进时间为1分钟。

2.3 按月统计电量本仪表除给出上述有、无功当前总及分时电量，还给出了上1月到上9月（月数可以设置，默认为3个月，最多为9个月）的电量。

DDS102-P2单相导轨电能表使用说明书一、概述DDS102(配置号为P2)单相电子式电能表(导轨式安装)是一款集测量记录、LCD屏幕显示、通信于一体的电力仪表，可以测量电网电压、电流、有功功率、功率因数以和频率，并能计量正反向有功电能电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约；该仪表广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。

本电能表符合以下标准：GB/T17215.321-2008 静止式有功电能表（1级和2级）DL/T645-2007 多功能电能表通信规约Modbus-RTU 规约二、工作原理本仪表采用了高精度的采样计量，高速的MCU进行数据处理，多段的液晶控制驱动器、丰富的液晶显示屏、带有温补的实时时钟，非易失存储器。

具体结构如图2.1所示。

MCU UILCD显示按键输入存储器485通讯红外通讯脉冲输出本仪表具有一路电压、电流采样输入接口，一路RS485通信接口，一路红外通信接口，有功功率脉冲输出接口，有一个按键输入，段码式液晶显示。

三、技术指标项目性能参数规格单相测量电压参比电压Un AC220V测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>0.8MΩ精度等级RMS精度0.2 %电流额定电流5A测量范围5(60)A功耗＜1.5W，10VA精度等级RMS精度0.2 %功率有功精度0.5%电网频率45 Hz～65Hz，精度0.2%计量电能有功电能(准确度等级1级) 输入输出有功电量脉冲输出1路光耦输出通信接口与通信规约RS485通讯口: Modbus RTU规约+ DL/T645规约红外接通讯口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0~ 247；DL/T645: 6字节,每位可设0~F。

DDSY系列单相电子式预付费电能表使用说明书温广电子有限公司一、概述DDSY型电子式单相预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。

电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，具有良好的搞电磁干扰、低功耗、高精度、防窃电、高过载、长寿命，可靠性能高。

采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。

通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。

产品符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电能表》的全部技术要求。

二、工作原理1、工作原理图电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

2、数据处理电能计量脉经光电耦合器送CPU处理，运算后存储于存储器中。

由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。

三、规格型号及技术参数：1、规格型号2、主要技术参数：a、基本误差:b、电气参数（参比条件）：起动电流： 0.4 % Ib功耗：电压线路<1.0W，3.0VA；电流线路 < 1.0VA潜动：具有逻辑防潜动电路电压范围： 220V±10%工作温度范围：-25℃~ +55℃掉电数据存贮时间>20年四、安装与使用1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。

DDZY311-Z型单相费控智能电能表使用说明书（GW-V14.3）杭州西力电能表制造有限公司HANGZHOU XILI WATT-HOUR METER MANUFACTURE CO., LTD.一、概述DDZY311-Z型单相费控智能电能表用于频率为50Hz的单相交流电网的电能量测量，该表型是在国网公司智能电表系列标准的基础上研制而成，采用了超大规模数字信号处理芯片、永久保存信息的存贮器、全隔离标准RS485通讯接口和红外通讯和信息安全加密ESAM模块等先进技术。

该表集众多功能于一体，实现了电能计量、本地费控管理及远程通讯等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求二、主要规格5（60）A、10（100）A三、主要性能3.1基本误差符合GB/T 17215.321—2008《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》要求。

3.2电气参数：3.2.13.2.3 电能表标准参比频率：参比频率的标准值为50Hz电压线路小于1.5W和10VA，电流线路小于1VA≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

3.3气候、环境条件：3.4大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。

高海拔地区要求电能表满足在海拔4000m～4700m正常工作。

3.5外形尺寸：160mm（高）×112 mm（宽）×71 mm（厚）。

四、主要功能4.1 计量功能a）具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

b）具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。

c）能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

4.2费控功能电费计算在远程售电系统中完成。

电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时，需通过严格的安全认证。

DDZY311-Z型单相费控智能电能表使用说明书（GW-V14.3）杭州西力电能表制造有限公司HANGZHOU XILI WATT-HOUR METER MANUFACTURE CO., LTD.一、概述DDZY311-Z型单相费控智能电能表用于频率为50Hz的单相交流电网的电能量测量，该表型是在国网公司智能电表系列标准的基础上研制而成，采用了超大规模数字信号处理芯片、永久保存信息的存贮器、全隔离标准RS485通讯接口和红外通讯和信息安全加密ESAM模块等先进技术。

该表集众多功能于一体，实现了电能计量、本地费控管理及远程通讯等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求二、主要规格5（60）A、10（100）A三、主要性能3.1基本误差符合GB/T 17215.321—2008《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》要求。

3.2电气参数：3.2.13.2.3 电能表标准参比频率：参比频率的标准值为50Hz电压线路小于1.5W和10VA，电流线路小于1VA≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

3.3气候、环境条件：3.4大气压力：63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。

高海拔地区要求电能表满足在海拔4000m～4700m正常工作。

3.5外形尺寸：160mm（高）×112 mm（宽）×71 mm（厚）。

四、主要功能4.1 计量功能a）具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

b）具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。

c）能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

4.2费控功能电费计算在远程售电系统中完成。

电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时，需通过严格的安全认证。
