长沙威胜牌三相电子式多功能电能表使用说明

目录1 综合介绍 (3)1.1 概述 (3)1.2技术参数 (3)2、仪表基本功能 (4)2.1.1显示图解： (5)2.1.2、常用显示代码 (6)3 使用注意事项 (8)4 运输贮存 (9)5．质保条款 (9)DTSD341/DSSD331-U三相电子式多功能电能表1 综合介绍1.1 概述DSSD331/DTSD341型三相三（四）线电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约。

1.2技术参数1.2.1主要技术参数项目 技术要求参比电压 3×220V/380V，3×57.7V/100V, 3×100V 电压测量范围 三相80%Un ~ 120%Un电流测量范围 1％Ib~12Ib主要电流规格 互感器接入式：0.3(1.2)A, 1.5(6)A直通式：5(60)A,10(100)A 准确度等级 有功0.2S级 0.5S级、1级 ; 无功2级工作温度 -25℃～60℃极限工作温度 -40℃～70℃相对湿度 ≤95%（无凝露）频率范围 (50±2.5)Hz启动电流 互感器接入式表：2‰In直通表：4‰Ib功耗 ＜1.5W，6VAMTBF ≥1×105 h设计寿命 10年时钟误差 ≤0.5 s/d（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率 1Hz电池寿命 10年电池连续工作时间 ≥5年1.2.3 光耦脉冲输出脉冲输出宽度 (80±5)ms最大允许通过电流 10mA（DC） 工作电压 5V～24V（DC）1.2.4安装尺寸 外形尺寸长×宽×厚=290mm×170mm×85mm图1：安装尺寸图1.2.5主端子接线图（具体以实物为准）三相四线直接接入式接线图C NB A 765324189电源侧负载侧图2：主端子接线图1.2.6辅助端子接线图（具体以实物为准）图3：辅助端子排列图2、仪表基本功能分时计量功能、跨月结算、监测与事件记录功能、最大需量功能、485与红外通讯功能、低功耗功能、辅助电源功能（可选）、安全权限管理、液晶显示功能2.1液晶显示：2.1.1显示图解：液晶全屏图项目液晶上显示内容含义说明电能数据显示行，显示各种记录数据。

DSSD331/DTSD341-3型三相电子式多功能电能表DTSD341／DSSD331－3型三相电子式多功能电能表使用说明书长沙威胜电子有限公司目录1 综合介绍 (1)1.1概述 (1)1.2 工作原理简述 (1)1.3技术参数 (1)1.3.1 主要技术参数 (1)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (2)2 仪表主要功能...................... . (2)2.1分时计量 (2)2.2最大需量 (3)2.3 按月统计电量................................................... . (3)2.4测量功能 (3)2.5监控功能记录 (3)2.6 脉冲输出与通信接口 (4)2.7负荷曲线记录功能 (4)2.8 数据通信协议可选 (5)3 代码和符号说明 (5)3.1面板说明（见图2、图3） (5)3.2液晶显示符号说明 (6)3.3 代码说明 (6)3.4显示内容图例 (7)3.5 显示内容说明 (8)4 使用方法…………… …...…………………………….………………. ..11DTSD341／DSSD331－3型三相电子式多功能电能表使用说明书长沙威胜电子有限公司4.1 安装 (11)4.2 电表显示 (11)4.3 电量结算和最大需量 (12)4.4 电表清零、设置参数、对时及设置通信地址 (12)4.5 电池更换............................................................... (12)5 外形及接线 (13)6使用注意事项 (15)7 运输贮存 (15)8 保修期限………………………………………………………………….151 综合介绍1.1 概述DTSD341-3、DSSD331-3型三相电子式多功能电能表是长沙威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。

DTSD342-9D说明书尊敬的客户：首先感谢您购买和使用本公司DTSD342-9D三相电子式多功能电能表。

DTSD342-9D是一款三相电力参数实时测量与控制于一体的仪表。

仪表适用于变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜。

销售电话：0731-********1 功能介绍1.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。

（2）各线电压值及平均线电压值。

（3）各相电流值、平均电流值以及零线电流值。

（4）总和各分相有功功率、无功功率、视在功率。

（5）各分相电压和电流的相角值。

（6）总和各分相的功率因数值。

（7）电网频率，测量范围为45~65Hz。

1.2 电能计量功能本仪表能计量多类电能量数据：（1）组合有功和正反向有功电能。

（2）组合无功和四象限无功电能。

（3）各分相正反向有功电能、组合无功电能。

1.3 需量测量功能（1）需量术语和定义：需量是指规定时间段内的平均功率；在规定时间段内记录需量的最大值就是最大需量。

电流需量是指规定时间段内的平均电流；在规定时间段内记录平均电流的最大值称为电流最大需量。

需量周期是指测量平均功率的连续相等的时间间隔。

滑差时间是指依次递推来测量最大需量的小于需量周期的时间间隔。

需量中间单元是指仪表中计算最大需量时用于临时存放功率值或电流值数据的存储器单元。

需量周期可在5、10、15、30、60min中选择；滑差式需量周期的滑差时间可以在1、2、3、5min 中选择。

需量周期为滑差时间的5的整倍数，滑差数最大为60。

（2）当发生电压线路上电、清零、时钟调整、时段转换等情况时，电能表从当前时刻开始，按照需量周期进行需量测量，当第一个需量周期完成后，按滑差间隔开始最大需量记录。

在一个不完整的需量周期内，不做最大需量的记录。

（3）功率方向改变时，需量中间单元清零。

跨费率时段时，需量中间单元不清零，保证总最大需量计量的连续性。

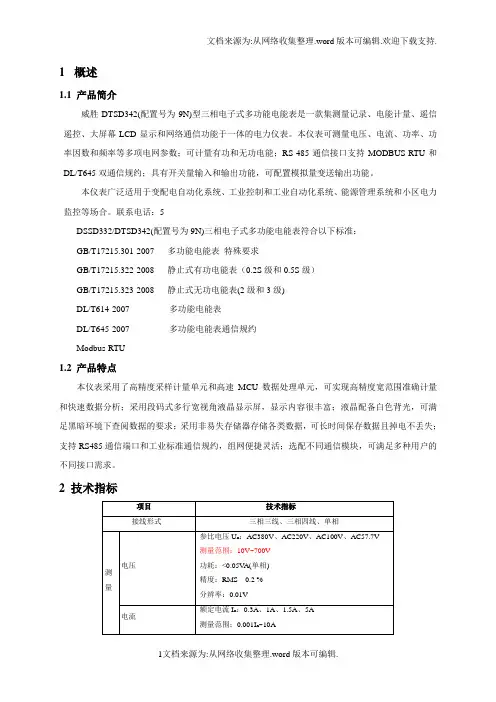

1概述1.1 产品简介威胜DTSD342(配置号为9N)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；RS-485通信接口支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

联系电话：5DSSD332/DTSD342(配置号为9N)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2 产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；支持RS485通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。

（2）各线电压值及平均线电压值。

（3）各相电流值、平均电流值以及零线电流值。

（4）总和各分相有功功率、无功功率、视在功率。

（5）各分相电压和电流的相角值。

（6）总和各分相的功率因数值。

（7）电网频率，测量范围为45~65Hz。

3.2 电能计量功能本仪表能计量多类电能量数据：（1）组合有功和正反向有功电能。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220V AC ，130mA1.3.6 外形和布局铅封螺钉锁条有功指示灯下面板下透镜上盒带端子的端子排开盖检测按钮光通信口铁芯无功指示灯远红外指示灯报警指示灯上透镜上面板液晶显示屏底盒端盖铅封按钮按钮电池门按钮按钮铅封螺钉1.3.7 安装尺寸1.3.8主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

DSSD331/DTSD341（U9）型三相电子式多功能电能表使用说明书11 综合介绍1.1 概述DSSD331/DTSD341(配置号为U9)三相智能电能表/三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数231.3.4 继电器输出本仪表可以选配“报警”继电器。

“报警”辅助端子为继电器的常开触点。

继电器规格为：直流30V/5A 或110V/0.3A ，交流250V/5A 。

1.3.6 外形和布局（面板参数以实物为准）液晶显示屏按键1#上盖铅封螺钉按键3#底盒端盖铅封螺钉电池盖上面板指示灯端盖上 盒下透镜按键2#图2：外形布局图41.3.7 安装尺寸图3：安装尺寸图1.3.8 主端子接线图图4：接线图注：辅助电源以仪表端盖上接线图为准。

2 仪表主要功能2.1电能计量功能本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能，以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。

组合有功电能可由正反向有功电能进行选择性加减组合，通过修改有功组合方式特征字进行设置。

设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关约定。

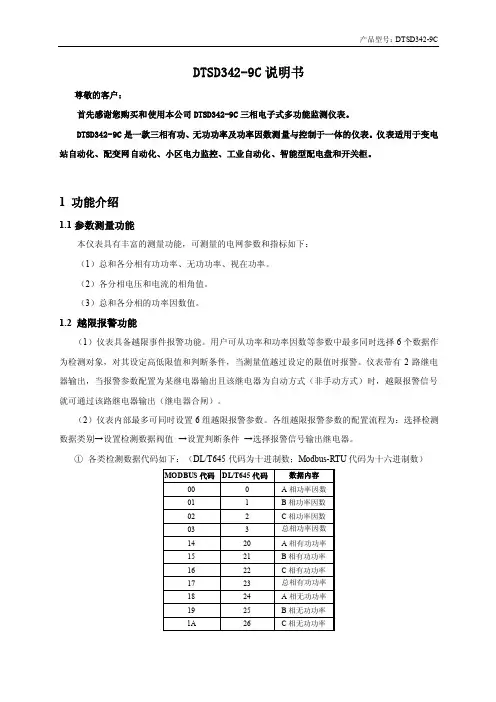

DTSD342-9C说明书尊敬的客户：首先感谢您购买和使用本公司DTSD342-9C三相电子式多功能监测仪表。

DTSD342-9C是一款三相有功、无功功率及功率因数测量与控制于一体的仪表。

仪表适用于变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜。

1 功能介绍1.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）总和各分相有功功率、无功功率、视在功率。

（2）各分相电压和电流的相角值。

（3）总和各分相的功率因数值。

1.2 越限报警功能（1）仪表具备越限事件报警功能。

用户可从功率和功率因数等参数中最多同时选择6个数据作为检测对象，对其设定高低限值和判断条件，当测量值越过设定的限值时报警。

仪表带有2路继电器输出，当报警参数配置为某继电器输出且该继电器为自动方式（非手动方式）时，越限报警信号就可通过该路继电器输出（继电器合闸）。

（2）仪表内部最多可同时设置6组越限报警参数。

各组越限报警参数的配置流程为：选择检测数据类别→设置检测数据阀值→设置判断条件→选择报警信号输出继电器。

①各类检测数据代码如下：（DL/T645代码为十进制数；Modbus-RTU代码为十六进制数）当检测数据代码为FF时表示该组越限报警功能关闭。

②检测数据阀值：检测数据是否越限的判断阀值。

不同的数据类型有不同的单位，如：有功—KW，无功—KV AR，视在—KV A。

③判断条件：设置为0表示大于限额值报警；1表示小于限额值报警。

④报警信号输出继电器：设置为0表示报警信号无输出；1表示报警信号从继电器1输出；2:表示报警信号从继电器2输出；3表示报警信号从继电器1和2同时输出。

（3）报警参数设置举例。

将其中1组越限报警参数设定为对“A相有功功率”进行自动检测报警，报警阀值假定为1.32kW，判断标准假定为“大于限额值”，信号输出口假定从继电器2输出。

①使用MODBUS RTU协议配置报警参数：0110地址设置为“14”；0111地址设置为“0000”，0112地址设置为“0084”（根据协议先将数值“1.32”乘以100得到“132”后再进行16进制转换为“00000084”）；0113地址设置为“00”，0114地址设置为“02”。

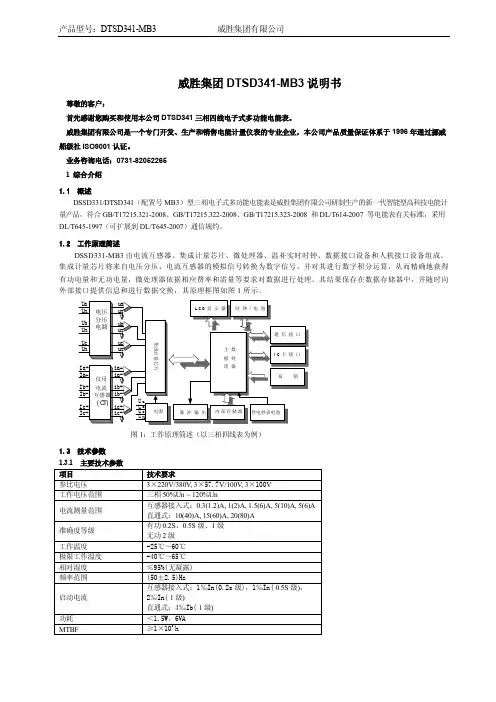

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

L C D显示器Ia+Ia-Ib+ Ib-Ic+ Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+微控制器UaUb Uo Uc Uo 电压分压电路Uo uauouououbuc通信接口I C卡接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aUbUUUcn图1：工作原理简述（以三相四线表为例）1.3 技术参数项目技术要求参比电压3×220V/380V, 3×57.7V/100V, 3×100V 工作电压范围0.7Un—1.3Un电流测量范围互感器接入式：1.5(6)A,1(2)A, 5(10)A,0.3(1.2)A,5(6)A 直通式：10(40)A, 15(60)A, 20(80)A准确度等级有功0.5S级、1级无功2级工作温度-25℃～+55℃极限工作温度-35℃～+65℃相对湿度≤95%(无凝露) 频率范围(50±2.5)Hz启动电流互感器接入式：1‰Ib( 0.5S级)，2‰Ib( 1级) 直通式：4‰Ib( 1级)功耗＜2W，10V A MTBF ≥6×104 h时钟误差≤0.5 秒/天（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率1Hz 电池寿命10年电池连续工作时间 ≥5年脉冲输出常数出厂设置以表计面板标识为准。

DSSD331/DTSD341（U9）型三相电子式多功能电能表使用说明书11 综合介绍1.1 概述DSSD331/DTSD341(配置号为U9)三相智能电能表/三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数231.3.4 继电器输出本仪表可以选配“报警”继电器。

“报警”辅助端子为继电器的常开触点。

继电器规格为：直流30V/5A 或110V/0.3A ，交流250V/5A 。

1.3.6 外形和布局（面板参数以实物为准）液晶显示屏按键1#上盖铅封螺钉按键3#底盒端盖铅封螺钉电池盖上面板指示灯端盖上 盒下透镜按键2#图2：外形布局图41.3.7 安装尺寸图3：安装尺寸图1.3.8 主端子接线图图4：接线图注：辅助电源以仪表端盖上接线图为准。

2 仪表主要功能2.1电能计量功能本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能，以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。

组合有功电能可由正反向有功电能进行选择性加减组合，通过修改有功组合方式特征字进行设置。

设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关约定。

DSSD332/DTSD342-5D/5Z/5N型三相电子式多功能电能表尊敬的客户：首先感谢您购买和使用本公司的产品。

威胜集团有限公司是一个专门开发、生产和销售电能计量仪表的专业企业，本公司产品质量保证体系于1996年通过了挪威船级社ISO9001认证。

在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司的技术服务中心或分布在全国各地的事务所联系。

如需要业务咨询或查询各事务所的联系电话，请拨威胜集团有限公司免费服务热线：800-849-6688或400-677-6688，或登陆网站Http：//www．Wasion．com/查询。

威胜集团有限公司出口部 0731-******** 88619682威胜集团有限公司商务部 0731-******** 88619598威胜集团有限公司客户服务部 0731-******** 88619582上海事务所 南京事务所 广州事务所 长沙事务所 西安事务所 成都事务所 北京事务所 郑州事务所 武汉事务所 沈阳事务所 兰州事务所 杭州事务所重庆事务所 新疆事务所 石家庄事务所 福州事务所南昌事务所 合肥事务所 哈尔滨事务所 长春事务所 南宁事务所 贵阳事务所 海口事务所 太原事务所山东事务所 天津事务所 昆明事务所本说明书适用于威胜集团有限公司生产的DSSD332/DTSD342-5D/5Z/5N(5DV1.0)型三相电子式多功能电能表。

2012-10-15一、概述DSSD332/DTSD342(配置号为5D、5Z、5N)三相电子式多功能电能表(导轨式安装)是一款集测量记录、超大屏幕LCD显示、通信于一体的电力仪表，可以测量电网三相电压、三相电流、三相有功功率、三相无功功率、三相视在功率、三相功率因数以和频率；计算三相电压不平衡度和三相电流不平衡度、并能计量正反向有无功电能以及复费率（最大六费率）电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约； 选配的2路开关量输入或2路开关量输出可以实现本地或远程的开关信号监测和控制输出功能（即“遥信”和“遥控”功能）。

DTS343-1V7.0 使用说明书1.概述DTS343 型（配置号1V7.0）适用于三相四线交流有功电能计量。

它由电流互感器，电能计量专用芯片，六位步进式机械计度器构成。

它符合国家标准 GB/T17215.321-2008。

本款表可计量正向有功总电量，带有功功率脉冲接口、RS-485 接口（可选）、远红外通信（可选）；具有断相故障显示报警功能；具有高可靠稳定性，宽线性范围等特点。

业务咨询电话：0731-2.主要性能指标规格：电压：三相四线：3×220V/380V电流： 1.5(6)A,5(20)A,10(40)A, 15(60)A,20(80)A，30(100)A频率：50Hz准确度：1级（有功）脉冲常数：1.5(6)A 规格取3200imp/kWh，5(20)A 规格取 1600imp/kWh ，10(40)A 规格取800imp/kWh ，10(60)A 、15(60)A规格取400imp/kWh ,20(80)A 、30(100)A规格取 200imp/kWh。

符合标准：GB/T17215.321-2008工作电压范围：0.8Un—1.3Un起动电压：单相≥0.80Un,合相≥0.7Un工作温度范围：-25℃—55℃极限工作温度范围：-35℃—70℃运输及储存温度：-40℃—80℃相对湿度：30%—95%，无凝霜频率范围：47.5Hz~52.5Hz功耗：电压线路功耗：≤1.5W，6VA/相；电流线路功耗：≤0.2VA/相( Ib<10A )，≤0.4VA/相( Ib≥10A)起动：≤2‰In（1级,互感表）；≤4‰Ib（1级,直通表）防潜电流：不加冲击电压：6kVDTS343-1V7.0 使用说明书交流电压：4kV电快速瞬变脉冲群：4kVMTBF：6×104小时设计寿命：15年显示：采用六位步进式机械计度器显示总电量，装有有功脉冲及A、B、C断相报警指示灯。

供电电源：三相供电线性电源，单相、断零线或任两相线供电情况下均可工作。

1综合介绍1.1 概述DSZ331/DTZ341/DSSD331/DTSD341(配置号为MB3V8.5)三相智能电能表/三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.4 继电器输出本仪表可以选配“报警”继电器。

“报警”辅助端子为继电器的常开触点。

继电器规格为：直流30V/5A 或110V/0.3A ，交流250V/5A 。

1.3.6 外形和布局（面板参数以实物为准）液晶显示屏按键1#上盖铅封螺钉按键3#底盒端盖铅封螺钉电池盖上面板指示灯端盖上 盒下透镜按键2#图2：外形布局图1.3.7 安装尺寸图3：安装尺寸图1.3.8 主端子接线图图4：接线图注：辅助电源以仪表端盖上接线图为准。

2 仪表主要功能2.1电能计量功能本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能，以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。

组合有功电能可由正反向有功电能进行选择性加减组合，通过修改有功组合方式特征字进行设置。

设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关约定。

两种组合的无功电能可由四个象限的无功电能进行选择性加减组合，通过修改无功组合方式1、2特征字进行设置。

1 综合介绍1.1概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。

本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。

本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。

内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。

在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。

本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。

1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。

电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。

TH 型为双方向电能表，计量正、反有功和感、容性无功电量。

TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。

TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。

1 综合介绍1.1 概述DSSD331/DTSD341（配置号为9V3.3）型三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.322-2008、GB/T17215.323-2008、Q/OKRW012-2008和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、TDK6513计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。

TDK6513计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数拟制：尤勇2010-06-25 图号：OKRW2.702.598SS审核：1.3.2 日历时钟（DS3231SN温补时钟）1.3.3 光耦脉冲输出1.3.4 其它数据拟制：尤勇2010-06-25 图号：OKRW2.702.598SS 审核：拟 制： 尤勇 2010-06-25 图 号：OKRW2.702.598SS 审 核：1.3.5 外形和布局底盒端盖拟 制： 尤勇 2010-06-25 图 号：OKRW2.702.598SS 审 核：1.3.6 安装尺寸2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH 及TF 型（由模式字1的b6设置）。

TH 型为双方向电能表，它可以计量正、反向有功，4象限无功以及A 、B 、C 各元件有功、无功电量。

TF 型为单方向电能表，它可以计量正向有功，4象限无功以及A 、B 、C 各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH 型和TF 型电能表都计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字6、模式字7设置）。

1 综合介绍1.1 概述DTSD341(DSSD331)-MC3SZ3SZ型三相四线(三相三线)电子式多功能电能表，是长沙威胜电子有限公司开发研制生产的新一代电能计量产品。

它采用国际标准IEC1036并符合国家标准GB/T 17215 - 2002、GB/T18460及电力行业标准DL/T 614 - 1997，通信协议符合电力行业标准DL/T 645—1997 《多功能电能表通信规约》及威胜协议。

本产品采用专用大规模集成电路和SMT电子装联生产工艺，为产品的实用性和可靠性奠定了良好的基础。

本产品可根据用户需求灵活选择多种功能：分时或不分时；正向有功电能中包括反向有功电能或正向、反向分开计量；感性无功电能中包括容性无功电能或感、容分开计量。

本产品具有断零线有功正常计量、逆相序正常计量等多种防窃电措施。

在接口方面，本产品还具有电量脉冲输出接口、RS485通信接口、远红外通信接口。

本公司产品的开发、制造、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，本产品获得了国家相关部门的生产许可证及入网许可证。

1.2 工作原理本产品为直接接入式或经电流互感器接入式三相四(三)线交流有、无功电能表。

由电流互感器、电能计量专用芯片、CPU、实时时钟、不易挥发数据存储器、液晶显示器、通信接口等电路模块构成。

电压、电流模拟信号进入电能计量专用芯片进行电能量的计算，其结果以数据形式输出，CPU再对此数据进行分析处理，并将相关结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示(以三相四线为例)。

图1 工作原理1.3 规格及主要技术参数三相四线额定电压： 3 × 220V/380V，47.5 Hz—52.5 Hz标定电流： 1.5(6)A 2000imp/kWh 2000imp/kvarh5(20)A 600 imp/kWh 600 imp/kvarh10(40)A 200 imp/kWh 200 imp/kvarh20(80)A 200 imp/kWh 200 imp/kvarh准确度等级：有功0.5、0.5S、1级无功2级额定电压： 3×100V， 47.5 Hz—52.5 Hz标定电流： 1.5(6)A 5000imp/kWh 5000imp/kvarh 准确度等级：有功0.5、0.5S、1级无功2级1.3.1 主要技术参数见“表1 主要技术参数”。

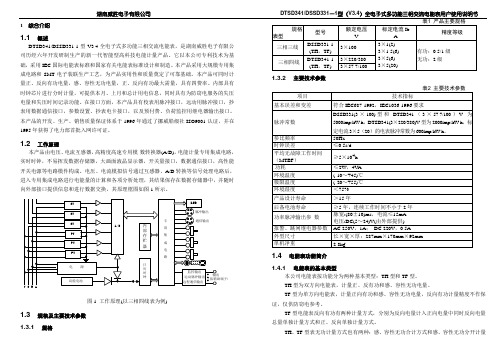

1 综合介绍1.1 概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。

本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。

本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。

内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。

在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。

本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。

1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。

电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。

TH 型为双方向电能表，计量正、反有功和感、容性无功电量。

TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。

TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。
