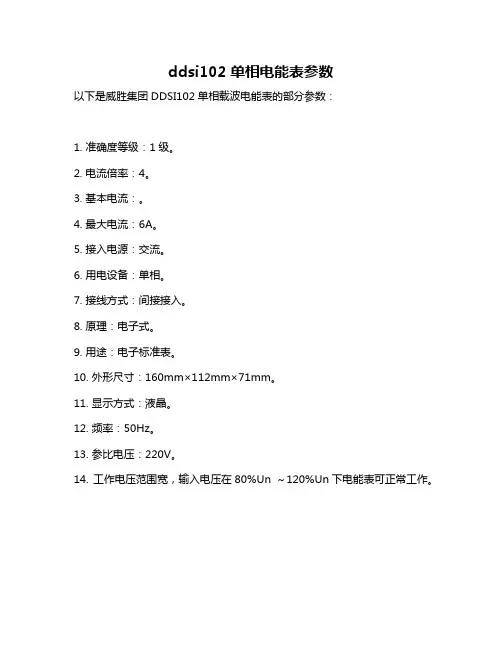

ddsi102单相电能表参数
以下是威胜集团DDSI102单相载波电能表的部分参数：
1. 准确度等级：1级。
2. 电流倍率：4。
3. 基本电流：。
4. 最大电流：6A。
5. 接入电源：交流。
6. 用电设备：单相。
7. 接线方式：间接接入。
8. 原理：电子式。
9. 用途：电子标准表。
10. 外形尺寸：160mm×112mm×71mm。
11. 显示方式：液晶。
12. 频率：50Hz。
13. 参比电压：220V。
14. 工作电压范围宽，输入电压在80%Un ～120%Un下电能表可正常工作。
此外，该电能表还有其他功能和特点，如适用于执行多费率或阶梯电价，需通过485或载波组网进行远程抄表、远程通断电的居民用户。
具体信息建议咨询生产厂家或经销商，或者查看产品说明书。

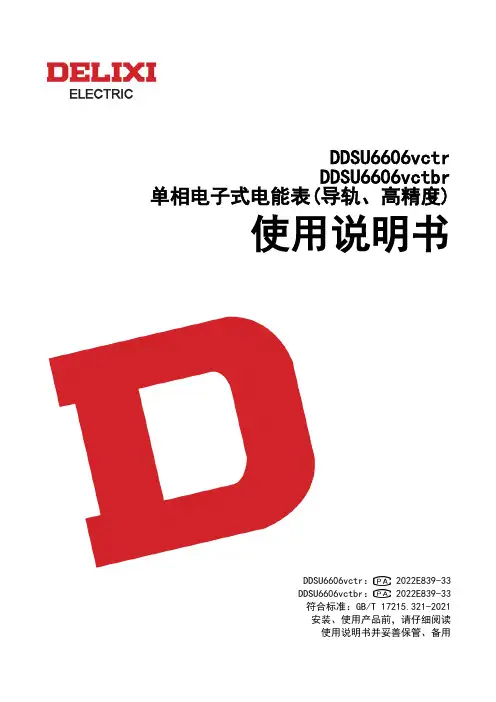

DDSU6606vctrDDSU6606vctbr 单相电子式电能表(导轨、高精度)使用说明书DDSU6606vctr： 2022E839-33DDSU6606vctbr： 2022E839-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSU6606vctr、DDSU6606vctbr型单相电子式电能表(导轨、高精度)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。
它具有较高的准确度，可靠性和稳定性。
本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关健器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。
本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》兼容MODBUS通讯协议，对单相静止式电能表的技术要求。
2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。
本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能，如图1所示。
图1工作原理框图3型号和规格，如表1所示。
3.1型号说明：3.2电流说明：如0.25-0.5(80)A，0.25为最小电流Imin，0.5为转折电流Itr，80为最大电流Imax。
4主要技术参数4.1 基本误差：最大允许误差如表2所示。
电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。
4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。
目录一、产品简介 (1)1.1 概述 (1)1.2 规格和主要参数 (1)二、外形说明及安装 (3)2.1 液晶显示及内容 (3)2.2 电表的安装及接线 (5)三、功能说明 (8)3.1 计量功能 (8)3.2 费控功能 ............................................................................................. 错误！未定义书签。
3.3 测量及监测 (8)3.4 事件记录 (8)3.5 费率、时段 (9)3.6 显示功能 (9)3.7 报警功能 (9)3.8 冻结功能 (10)3.9 计时功能 (10)3.10 脉冲输出 (10)3.11 通信接口 (10)四. 工作原理 (11)五、安装............................................................................................................. 错误！未定义书签。
六、运输与贮存 .................................................................................................. 错误！未定义书签。
七、质保期限...................................................................................................... 错误！未定义书签。
单相智能电能表使用说明书一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
本产品完全符合以下标准要求：GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJG 596-1999 《电子式电能表》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698-1999 《低压电力用户集中抄表系统技术条件》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 355-2009 《单相智能电能表型式规范》Q/GDW 354-2009 《智能电能表功能规范》Q/GDW 365-2009 《智能电能表信息交换安全认证技术规范》1.2 规格和主要参数1.2.3 最大电流：不小于4倍参比电流。

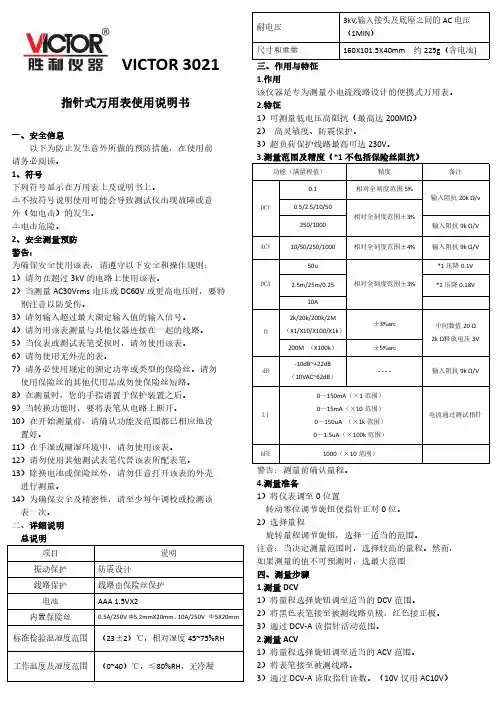

VICTOR3021指针式万用表使用说明书一、安全信息以下为防止发生意外所做的预防措施，在使用前请务必阅读。
1、符号下列符号显示在万用表上及说明书上。
⚠不按符号说明使用可能会导致测试仪出现故障或意外（如电击）的发生。
⚠电击危险。
2、安全测量预防警告：为确保安全使用该表，请遵守以下安全和操作规则：1）请勿在超过3kV的电路上使用该表。
2）当测量AC30Vrms电压或DC60V或更高电压时，要特别注意以防受伤。
3）请勿输入超过最大额定输入值的输入信号。
4）请勿用该表测量与其他仪器连接在一起的线路。
5）当仪表或测试表笔受损时，请勿使用该表。
6）请勿使用无外壳的表。
7）请务必使用规定的额定功率或类型的保险丝。
请勿使用保险丝的其他代用品或勿使保险丝短路。
8）在测量时，您的手指请置于保护装置之后。
9）当转换功能时，要将表笔从电路上断开。
10）在开始测量前，请确认功能及范围都已相应地设置好。
11）在手湿或潮湿环境中，请勿使用该表。
12）请勿使用其他测试表笔代替该表所配表笔。
13）除换电池或保险丝外，请勿任意打开该表的外壳进行测量。
14）为确保安全及精密性，请至少每年调校或检测该表一次。
二、详细说明总说明项目说明振动保护防震设计线路保护线路由保险丝保护电池AAA1.5VX2内置保险丝0.5A/250VΦ5.2mmX20mm、10A/250VΦ5X20mm 标准检验温湿度范围（23±2）℃，相对湿度45~75%RH工作温度及湿度范围（0~40）℃，≤80%RH，无冷凝耐电压3kV,输入接头及底座之间的AC电压（1MIN）尺寸和重量160X101.5X40mm约225g（含电池)三、作用与特征1.作用该仪器是专为测量小电流线路设计的便携式万用表。
2.特征1）可测量低电压高阻抗（最高达200MΩ）2）高灵敏度、防震保护。
3）超负荷保护线路最高可达230V。
3.测量范围及精度（*1不包括保险丝阻抗）功能（满量程值）精度备注DCV0.1相对全刻度范围5%输入阻抗20kΩ/v0.5/2.5/10/50相对全刻度范围±3%250/1000输入阻抗9kΩ/V ACV10/50/250/1000相对全刻度范围±4%输入阻抗9kΩ/V DCA50u相对全刻度范围±3%*1压降0.1V2.5m/25m/0.25*1压降0.18V10AΩ2k/20k/200k/2M（X1/X10/X100/X1k）±3%arc中间数值20Ω2kΩ释放电压3V 200M（X100k）±5%arcdB-10dB~+22dB（10VAC~62dB）----输入阻抗9kΩ/V LI0～150mA（×1范围）0～15mA（×10范围）0～150uA（×1k范围）0～1.5uA（×100k范围）电流通过测试指针hFE1000（×10范围）警告：测量前确认量程。
1综合介绍1.1 概述DTSD341-3、DSSD331-3型全电子式多功能交流电能表是湖南威胜电子有限公司研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用国际、国家电能表有关标准和DL/T614-1997标准设计制造。
1.2 工作原理简述本产品由电压、电流互感器、高精度高速模数转换器、高速数据处理器、实时时钟、数据接口设备和人机接口设备组成。
在高速数据处理器的控制下，高速模数转换器将来自电压、电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理。
其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。
图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1主要技术参数1.3.2日历时钟1.3.3光耦脉冲输出1.3.4其它数据2仪表主要功能2.1 分时计量本仪表有两种配置：TH及TF型。
TH型为双方向电能表，它可以计量正、反向有功，感、容性无功及四象限无功电能。
TF型为单方向电能表，它可以计量正向有功及感、容性无功电能，反向有功计量精度不作保证，仅供参考。
两种配置的各种电能均可以按最大五种费率时段进行分时计量。
五种时段的名称为：尖、峰、平、谷、脊谷。
时间的设定以年为大周期，一年分为几个时区，每个时区内以天为小周期，一天分为几个时段，每个时段对应一种费率。
对于部颁规约一年最多可设置14个切换时区，最多可有12套不同的时段表，每日的切换数最大为14。
2.2 最大需量TH型电表可计算正、反向有功，感、容性无功最大需量及其出现时间，TF型电表可计算正向有功，感、容性无功最大需量及其出现时间。
两种配置均可以计量五种费率的最大需量及其发生时间。
最大需量的积分周期和滑差步进时间可选择，出厂设置为：周期15分钟，滑差步进时间为1分钟。
2.3 按月统计电量本仪表除给出上述有、无功当前总及分时电量，还给出了上1月到上9月（月数可以设置，默认为3个月，最多为9个月）的电量。
DDSU6606vctbq-F型单相电子式电能表(导轨) 使用说明书符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vctbq-F单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。
它具有较高的准确度，可靠性和稳定性。
本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。
本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》对单相静止式电能表的技术要求。
通过掌机或Wi-Fi进行通讯，方便用户抄表。
2 工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。
本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。
如图1所示。
图1工作原理框图3型号和规格，如表1所示3.1型号说明：3.2 电流说明：如0.25-0.5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax。
4主要技术参数4.1 基本误差：最大允许误差如表2所示。
4.2电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。
4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。
4.4红外通信：红外通信接口波特率为1200bit/s。
4.5 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。

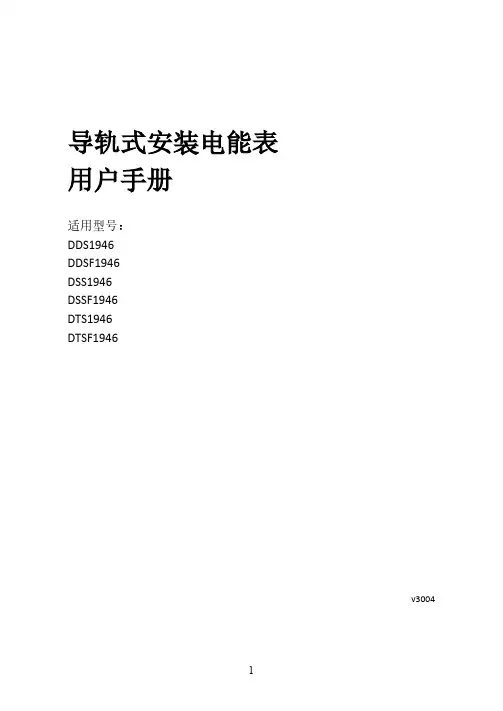

导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。
该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。
3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。
“○”表示可选该功能项。
型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。

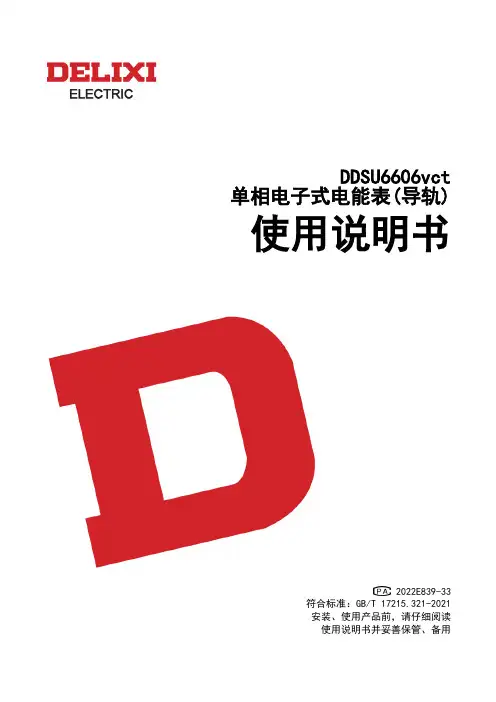

DDSU6606vct 单相电子式电能表(导轨) 使用说明书2022E839-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSU6606vct单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz 的电网中的单相交流有功电能。
它具有较高的准确度，可靠性和稳定性。
本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关健器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。
本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E 级)》，对单相静止式电能表的技术要求。
2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。
本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过LCD进行显示，如图1所示。
图1工作原理框图3型号和规格，如表1所示。
1.型号说明：2.电流说明：如0.25-0.5(80)A，0.25为最小电流Imin，0.5为转折电流Itr，80为最大电流Imax。
4主要技术参数4.1 基本误差：最大允许误差如表2所示。
电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。
4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。
4.4 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。
4.5电压线路功耗≤2W/10VA，电流线路功耗≤4.0VA。
4.6 环境条件4.6.1温度范围规定工作温度范围H1:-10℃~+55℃，极限工作温度范图H1:-25℃+55℃。
单相电子式电能表使用说明书1 概述 (2)2 工作原理 (2)3 规格 (2)4 技术指标 (2)5 安装、接线及测试 (4)6 功能及操作 (6)7 运输与储存 (8)8 保证期限 (8)9 注意事项 (8)附录 (10)1 概述单相电子式电能表计量额定频率为50Hz的交流单相有功电能。
本产品采用国际先进的专用超大规模集成电路及SMT工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。
具有事件记录功能。
支持2个年时区、2个日时段表、8个日时段、4种费率。
同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。
其性能指标符合GB/T 17215.321-2008 和GB/T18460.3-2001 标准。
2 工作原理图1工作原理框图34 技术指标4.1 额定频率 50Hz4.3 起动在功率因数为 1.0和电流为0.4% l b 下，电能表能起动并连续记录。
4.4 潜动当电能表施加参比电压的115%而电流线路无电流时，电能表测试输 出不会产生多于一个的脉冲。
绝缘电压：A 2000VAC 功率消耗：W 1.5W 和10VA4.6 气候条件 4.7.14.7.2湿度范围年平均湿度：W 75%一年中的30天（以自然方式扩散）湿度可达 95%，其余时间有时 可达85%。
4.5 电气参数 正常工作电压 扩展工作电压 极限工作电压0.9 Un 〜1.1U n 0.8 Un 〜1.15 Un0.0Un 1.154.7机械参数外型尺寸：160mm （高度）x 112 mm （宽度）x 58mm （厚度）净重：约0.6Kg5 安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

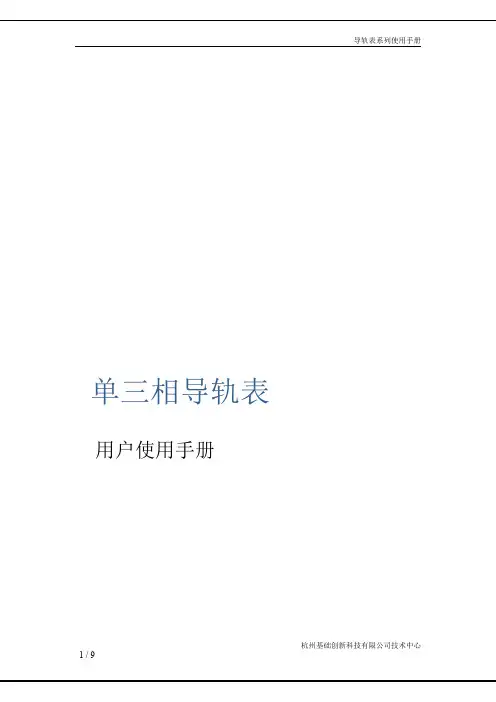

导轨表系列使用手册单三相导轨表用户使用手册1产品描述1.1概貌图1.1BBI-D100单相导轨表整体视图图1.2BBI-D300三相导轨表整体视图1.2功能型号对应表在表的正表面打印有表计的相关工作参数，可根据用户要求打印出不同的版面信息；单相表不提供按键，三相表提供一个按键，用于显示翻页。
表型功能单相表三相表普通表本地预付费网络预付费普通表本地预付费网络预付费瞬时量●●●●●●电能量●●●●●●需量╱╱●╱╱●复费率╱╱●╱╱●负荷控制╱●●╱●●485通信●●●●●●4442卡╱●●╱●●1.3产品概述单三相导轨表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。
可根据具体产品型号选配不同功能模块，以实现不同用户需求。
本系列产品覆盖面广，依据类型不一样，可覆盖大多数的使用场合。
主要包括：•大工业用户（互感式导轨表）•小工业及商业用户（三相直接式或者单相直接式导轨表）数据能够通过液晶显示，也可以通过RS-485通信接口获取。
1.4主要特性●开放的通信协议:ModBus-RTU.●支持国网多功能表通信协议DL/T645-2007●四象限有功无功电能计量，支持4费率.●有功电能计量精度:Class0.5s(IEC62053-22).●宽电流计量，可从启动电流到最大电流保持计量精度.●大容量高性能铁电数据存储器●高亮度液晶显示.●Class II保护等级.●RS-485接口.●支持负荷控制1.5遵循标准●IEC62052-11：2003交流电测量设备通用要求，试验和试验条件-11部分：测量设备●GB/T17883-19990.2S级和0.5S级静止式交流有功电度表标准●GB/T17882-19992级和3级静止式交流无功电度表标准●GB/T15283-19940.5、1和2级交流有功电度表特殊要求●GB/T15283-1994交流无功电度表特殊要求●GB/T15284-1994多费率电度表特殊要求●DL/T645-2007多功能电能表通信规约1.6技术参数1.6.1电压额定电压Un：220V/380V三相四线220V单相两线正常计量电压范围:3×150/210V to3×276V/478V三相四线150V to276V单相两线启动工作电压:100V极限工作电压:288V1.6.2电流额定电流:5/10A最大电流:60/80A启动电流:15mA1.6.3频率参考频率:50Hz或60Hz频率范围:45to55Hz或55to65Hz1.6.4功耗电压通道●有功功耗<2W●视在功耗<5VA电流通道●有功功耗<0.5VA1.6.5计量精度有功计量精度:Class0.5s（IEC62053-22）无功计量精度:Class2（IEC62053-23）/Class1(IEC62053-21) 1.6.6显示最大显示数字位数:8位●数字显示尺寸:8.2x4mm1.6.7脉冲常数●有功脉冲常数:1000imp/kWh直接式10000imp/kWh互感式1.6.8误差测试输出●类型:SO●脉冲宽度:≧35ms1.6.9通信接口●通信协议标准:ModBus-RTU/DLT645-2007●波特率:1200~9600bps1.6.10温度范围●操作显示:–25℃to+70℃●电表操作:–25℃to+70℃●存储运输:–40℃to+85℃1.6.11绝缘强度交流耐压●绝缘等级:4KV1min脉冲电压●Impulse voltage1.2/50µs mains connections:8KV1.6.12电磁兼容静电●接触放电:8KV●空气放电:15KV射频电磁场(80MHz to2000MHz)●10V/m(加电流)●30V/m(不加电流)快速群脉冲●4KV浪涌●4KV1.7装配尺寸图1.3单相表装配尺寸图●宽------------------------91mm●长-----------------------76mm●高------------------------78mm图1.4三相表装配尺寸图●宽------------------------91mm●长-----------------------126mm●高------------------------78mm1.8接线图图1.5接线图(单相表)图1.6接线图(三相直接式)图1.7接线图(三相互感式) 1.9辅助端子接线图单相表疯子号功能说明1，2分别对应RA485的A和B3，4分别对应脉冲输出和脉冲公共三相直接式表疯子号功能说明1，2空3空4空5空6空7，8分别对应脉冲输出和脉冲公共9，10分别对应RA485的A和B三相互感式表疯子号功能说明1，2继电器常开接点输出3A相电压进线4B相电压进线5C相电压进线6空7，8分别对应脉冲输出和脉冲公共9，10分别对应RA485的A和B1.10显示功能介绍1液晶屏介绍电能表带有一个LCD液晶显示屏，其显示效果及显示尺寸如下：图1.8液晶屏显示效果及尺寸图通信标志：如果当前正在进行光电通信或由上行设备抄表，通信标志以1Hz 频率闪烁电压指示：指示当前该相电压是否正常，分别对应着A、B、C，当电压正常时，则固定显示；当电压发生异常：失压、过压，则闪烁显示；如果电压低于额定电压的20%，则不显示。
241DDS1352单相电子式电能表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的当前规格。
说明书修订记录日期旧版本新版本备注2017.09.20V2.0第一次编订2018.11.12V2.1去除广告敏感词2018.2.26V2.2增加孔径和最大力矩目录1概述 (1)2产品功能 (1)3技术参数 (1)4外形尺寸 (2)5接线与安装 (2)6显示说明 (2)7通信说明 (3)8常见故障的诊断分析及排除方法 (5)1概述DDS1352单相电子式电能表是安科瑞电气所推出的新一代微型电能表。
集测量、计量、LCD显示、通信于一体，其可靠性高具有高稳定性、低功耗、掉电数据保存等优点。
产品符合国家标准GB/T17215.321-2008和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2产品功能功能功能说明功能配置电能计量有功、无功电能计量■电量测量U、I、P、Q、S、PF、F测量■LCD显示8位段式LCD显示■RS485接口，MODBUS-RTU和DL/T645协□通讯议(■：标配；□：可选)3技术参数3.13.2机械特性外形尺寸（长×宽×高）18mm×96mm×70mm3.3环境条件工作温度-25℃~55℃温度范围存储温度-40℃~70℃相对湿度≤95%（无凝露）海拔<2000m4外形尺寸注：接线力矩不应大于4.0N·m。
5接线与安装5.1接线图5.2安装注意事项电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。
安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。
DDSU256型单相电子式电能表（导轨)使用说明书安装使用产品前，请阅读使用说明书浙江天正电气股份有限公司一、产品概述DDSU256型单相电子式电能表（导轨)，该电能表采用DIN35mm导轨式安装结构，是采用先进的低功耗集成电路技术和SMT工艺设计制造的一款全新的微型单相电能表，体积小巧，安装方便，可轻松放入各类配电箱和配电柜，可集成工业通信接口，可轻松实现与各种智能配电系统的集成，极大地方便了能效管理。
其性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》国家标准的要求。
导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内,为低压终端的电能计量提供了有效的解决方案。
可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。
二、工作原理主要由电压、电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。
电能表将采样的电压、电流信号输入到专用电能计量芯片，并由LCD显示电能，可通过RS485接口实现远距离抄录表内电能等数据。
三、型号和规格（以铭牌上的技术参数为准）型号准确度等级标称电压规格仪表常数DDSU256A级(2级)、B级（1级）220V0.015-0.075(6)A/1.5(6)A6400imp/kWh0.25-0.5(80)A/5(80)A800imp/kWh四、主要技术参数4.1基本误差见下表：电流功率因数最大允许误差A级B级I tr≤I≤I max 1.0±2.0±1.00.5L±2.0±1.0I min ≤I＜Itr1.0±2.5±1.50.5L±2.5±1.5I st ≤I＜Imin1.0±2.5*Imin/I±1.5*Imin/I4.2起动电能表在标称电压、标称频率及COSφ=1的条件下，直接接入和经互感器接入仪表当负载电流为0.04Itr （B级）、0.05Itr（A级）时，电能表应能连续计量电能。
5.3 电表安装接线图6、运输贮存与保证期限6.1 电能表的运输和存贮不应受到剧烈冲击，小心轻放，且按包装箱上“向上”、“防潮”的要求放置。
应符合GB/T15464《仪器仪表包装通用技术条件》规定运输储存。
6.2 储存环境-40℃～80℃，相对湿度不超过85％，空气中不应含腐蚀性气体。
电能表在仓库里保存应放在台架上，拆箱后单只包装的电能表叠放高度不超过五块，整箱叠放高度不超过五箱。
6.3 电能表自出厂日期起三年内，在用户遵守说明书规定要求，并在铅封完整的条件下，电能表不符合技术条件所规定的要求时，给予免费修理或更换。
直接接入式经互感器接入式65深圳浩宁达仪表股份有限公司地址：深圳市南山区侨香路东方科技园华科大厦六楼电话：（0755）26755088(8线)传真：（0755）26755088邮编：518053E-mail:hnd@2010年4月 V1.03O14DS00000001010041MCDDS22型电子式单相电能表使用说明书深圳浩宁达仪表股份有限公司 粤制000001053.2.4 功耗：LCD显示，电压线路≤1 W／6V A，电流线路≤1V A 3.2.5 参比电压Un：220V工作电压范围：70% Un ～130% Un 3.2.6 参比频率：50Hz频率范围：50Hz±5%3.2.7 波特率：1200 bps 红外通讯距离：≥5m红外通讯角度：≥±30º（可选）3.2.8 启动电流：≤0.004Ib3.2.9 潜动：具有逻辑防潜动功能3.2.10使用范围：温度-30℃~80℃，相对湿度≤85%。
3.2.11运输及储存温度：-40℃~80℃，相对湿度≤85%。
4、功能4.1 计量功能具有计量正、反向有功电能功能，反向电能按正向电能累计。
4.2 显示功能4.2.1电表采用LCD显示, 显示内容如下:4.3 输出功能有功电能量脉冲采用无源隔离型输出接口，波形为标准方波，脉冲宽度80±20ms，用于校表和采集电能量。
DDS102-P2单相导轨电能表使用说明书一、概述DDS102(配置号为P2)单相电子式电能表(导轨式安装)是一款集测量记录、LCD屏幕显示、通信于一体的电力仪表，可以测量电网电压、电流、有功功率、功率因数以和频率，并能计量正反向有功电能电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约；该仪表广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。
本电能表符合以下标准：GB/T17215.321-2008 静止式有功电能表（1级和2级）DL/T645-2007 多功能电能表通信规约Modbus-RTU 规约二、工作原理本仪表采用了高精度的采样计量，高速的MCU进行数据处理，多段的液晶控制驱动器、丰富的液晶显示屏、带有温补的实时时钟，非易失存储器。
具体结构如图2.1所示。
MCU UILCD显示按键输入存储器485通讯红外通讯脉冲输出本仪表具有一路电压、电流采样输入接口，一路RS485通信接口，一路红外通信接口，有功功率脉冲输出接口，有一个按键输入，段码式液晶显示。
三、技术指标项目性能参数规格单相测量电压参比电压Un AC220V测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>0.8MΩ精度等级RMS精度0.2 %电流额定电流5A测量范围5(60)A功耗＜1.5W，10VA精度等级RMS精度0.2 %功率有功精度0.5%电网频率45 Hz～65Hz，精度0.2%计量电能有功电能(准确度等级1级) 输入输出有功电量脉冲输出1路光耦输出通信接口与通信规约RS485通讯口: Modbus RTU规约+ DL/T645规约红外接通讯口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0~ 247；DL/T645: 6字节,每位可设0~F。
单相液晶导轨表的接线方法主要根据单相电表端子盒
内的电压、电流接线端子排列方式不同可分为一进一出（单进单出）和二进二出（双进双出）两种接线方式。
具体步骤如下：
接线端子的排列原则是：单相电表一进一出接线法，首先将电源相线（火线）接入在接线盒第一个孔接线端子上，出线接在接线盒的第二孔接线端子上，其次将电源中性线（零线）接入在接线盒的第三个孔的接线端子上，出线接在接线盒的第4孔接线端子上。
二进二出接线法单相电表接线方式，则是将电源的相线接入在接线盒的第一个孔的接线端子上，出线接在接线盒的第四个孔的接线端子上，其次将电源中性线接入在接线盒的第二孔接线端子上，出线接在接线盒的第三孔接线端子上。
两种方式的区别主要是端子盒内电压、电流的出入端子的排列位置不同。
此外，禁止在电能表端子盒端子孔内同时连接两根导线。
请注意，不同的电表型号和品牌可能存在差异，具体操作请根据电表的具体型号和品牌进行相应的调整。
如果不熟悉操作，建议请专业人士进行安装。
DDS102-P2单相导轨电能表使用说明书一、概述DDS102(配置号为P2)单相电子式电能表(导轨式安装)是一款集测量记录、LCD屏幕显示、通信于一体的电力仪表，可以测量电网电压、电流、有功功率、功率因数以和频率，并能计量正反向有功电能电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约；该仪表广泛适用于各种控制系统、能源管理系统、变电站自动化、配变网自动化、小区电力监控、工业自动化、智能型配电盘和开关柜，包括使用在发电厂、水电站等用电管理自动化系统中。
本电能表符合以下标准：GB/T17215.321-2008 静止式有功电能表（1级和2级）DL/T645-2007 多功能电能表通信规约Modbus-RTU 规约二、工作原理本仪表采用了高精度的采样计量，高速的MCU进行数据处理，多段的液晶控制驱动器、丰富的液晶显示屏、带有温补的实时时钟，非易失存储器。
具体结构如图2.1所示。
MCU UILCD显示按键输入存储器485通讯红外通讯脉冲输出本仪表具有一路电压、电流采样输入接口，一路RS485通信接口，一路红外通信接口，有功功率脉冲输出接口，有一个按键输入，段码式液晶显示。
三、技术指标项目性能参数规格单相测量电压参比电压Un AC220V测量范围0.7Un~1.3Un极限电压 1.9Un功耗<0.05VA(单相)阻抗>0.8MΩ精度等级RMS精度0.2 %电流额定电流5A测量范围5(60)A功耗＜1.5W，10VA精度等级RMS精度0.2 %功率有功精度0.5%电网频率45 Hz～65Hz，精度0.2%计量电能有功电能(准确度等级1级) 输入输出有功电量脉冲输出1路光耦输出通信接口与通信规约RS485通讯口: Modbus RTU规约+ DL/T645规约红外接通讯口: Modbus RTU规约+ DL/T645规约通信地址范围Modbus RTU:0~ 247；DL/T645: 6字节,每位可设0~F。
波特率485通讯：600bps~9600bps红外通讯：1200bps环境工作温度-25℃~+60℃极限工作温度-35℃~+70℃相对湿度≤95%（无凝露）尺寸外形尺寸(mm，长宽高)：36×90×74.5 重量450g安装方式DIN导轨方式，35mm标准导轨安装四、主要功能特点1．测量功能电压，电流，有功功率，功率因数，电网频率。
以上数据每秒更新一次。
2．计量功能计量正向有功电量；反向是否计入正向可选择；3．显示与按键功能见“五、操作与显示”4．通信功能见“七、通信使用说明”。
5．功率脉冲输出仪表提供有功功率脉冲输出(一路光耦脉冲),脉冲输出宽度为(80±20)ms, 最大容许通过电流为10mA（DC）, 工作电压范围为5V～80V（DC）6．权限与安全管理①仪表具有通讯编程保护功能，当需要设置表计参数时需按住按键5秒后才能进入编程状态，一次进入编程状态可持续10分钟，10分钟后表计自动退出编程状态。
编程状态时表计②DL/T 645-2007通讯协议有两组密码进行参数保护，密码密级为2，初始密码为000000密码密级为4，初始密码为111111五、操作与显示1．液晶全屏及显示说明符号说明方向标识符。
当电流、功率、功率因素反向时显示通讯标识符。
当有485通讯或红外通讯时会闪烁。
Modbus地址表示符。
三位数字表示Modbus地址。
电压标识符，单位伏特电流标识符，单位安培功率标识符，单位千瓦电能标识符，单位千瓦时2．翻屏显示说明2.1 循环显示模式下按键功能介绍循环显示下一共显示四屛，每屏间隔为5秒5秒5秒5秒5秒电压电流功率有功电能2.2 按键翻屏显示模式下按键功能介绍 2.2.1按键表计有一个按键，按键功能如下：按键 按一下 按5秒 功能 进入按键翻屏模式或翻屏 使表计进入设置模式，设置模式时背光会闪烁2.2.2 翻屏显示数据项介绍电压按键电流功率有功电能按键按键按键按键按键频率功率因数Modbus 地址波特率、奇偶校验位有功脉冲常数软件版本软件版本按键按键按键按键按键显示说明电压显示。
单位V ， 精度0.01V电流显示。
单位A ， 精度0.001A功率显示。
单位kW ， 精度0.001kW频率显示。
单位Hz ， 精度0.01Hz功率因素显示。
精度0.01正向电能显示。
单位kWh，精度0.1kWhModbus地址显示。
地址范围0~247小数点前3位表示485波特率，600表示波特率600120表示波特率1200240表示波特率2400480表示波特率4800960表示波特率9600小数点后3位表示485数据位、奇偶校验位、停止位数据位奇偶校验位停止位8E18偶1 8O18奇1 8N18无1 8N28无2脉冲参数显示。
表计软件版本号显示全屏显示六、安装与接线1． 仪表安装尺寸,单位:毫米369074.53542．仪表接线图接线说明L L´NLN端子说明：P+ P-电能脉冲A B RS4853．仪表安装前期注意事项①仪表应尽量安装在干燥、通风良好并远离热源和强电(磁)场的地方。
②工作环境温度为：-25℃ ~+60℃，湿度：≤95℅（无凝露）。
③仪表必须牢固安装，以防止震动导致安全事故。
④配电屏的各项尺寸设计要给仪表产品维护的安全性和操作方便性留有足够的余地。
⑤电气连接线要求：电流输入线用大于2.5mm2多股阻燃铜线，电压输入线、电源线用1.5mm2多股阻燃铜线，RS485通信用1.0mm2屏蔽双绞线。
⑥电气连接要求：仪表电压输入回路和工作电源回路必须接入合适的保险丝(如0.5A保险丝)；应提供一个CT短路盒，在仪表的电流输入不连接时，不会使CT开路。
七、通信使用说明仪表RS485通信接口支持MODBUS-RTU通信协议和DL/T645通信规约)，可自适应转换协议，通信口波特率可在600bps、1200bps、2400 bps、4800 bps、9600bps之间设置。
仪表的RS485通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局：如通信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网络可扩展性、网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。
注：•在布线工程上要严格按要求施工；•对于暂时不需要通信的仪表都要将他们连接到RS-485网络上，以便于诊断和测试；•要在与上位机连接的电缆屏蔽层的一端有效接地(保护地：大地、屏柜、机箱等)，避免两点或多点接地•进行RS-485电缆连接时，尽量使用双色双绞线，所有的485通信口“A”端接同一种颜色，“B”端接另一种颜色。
•RS-485总线(从上位机通信口开始到任一被连接的仪表终端通信口)长不超过1200米。
以下为通信规约说明：• 1 MODBUS RTU协议：• 1.1、协议概述(1) 协议类型本协议为MODBUS RTU协议，适用于嵌入式电能表的实时通信。
本协议旨在规定终端设备（从站）与总线接口单元（主站）之间的数据交换以MODBUS 的RTU（Remote Terminal Unit）模式实现。
协议采用异步主从半双工方式通信，通信由主站发起，从站在接收到主站请求后作出相应的应答。
通信响应时间＜0.2秒。
(2) 物理层•传输接口： RS-485•通信地址： 0～247•通信波特率：600bps~9600bps•通信介质：屏蔽双绞线(3) 数据链路层•传输方式：异步主从半双工方式•数据帧格式：一位起始位，8位数据，偶校验位，一位停止位•数据包格式：地址(Address) 功能(Function) 数据(Data) 校验码(CRC)8bits 8bits n×8bits16bits数据包的发送序列总是相同的地址、功能码、数据以及校验码，其中每个数据包需作为一个连续的位流传输。
当主站数据包到达从站后，与数据包中地址域相匹配的从站将接收数据，从站对数据校验后，如果没有错误，就执行数据包中的请求，并将响应数据组包后发给主站，从站返回的响应数据包中包含有以下内容：从站地址（Address）、执行的功能（Function）、功能执行生成的请求数据（Data）和校验码（CRC）。
•地址域（Address）地址域在数据包的开始部分，由一个八bits数据组成，这个数据表示主站指定的从站地址，总线上每个从站地址是唯一的，从站的有效地址范围在0～247之内。
当主站发送数据包后，只有与主站查询地址相同的从站才会有响应。
•功能域（Function）功能域描述了从站所执行的何种功能，下表说明了所有功能码的意义。
代码定义具体功能03H 读数据读取一个或多个变量的当前二进制值10H 预置多寄存器用特定的二进制值改写多个变量的值•数据域（Data）数据域包含有从站执行特定功能所需要的数据或从站响应主站查询时采集到的数据。
其中这些数据的内容可能是地址代码，或数据。
•校验码域（CRC）校验码是主站、从站在CRC校验传输数据时形成的16bits的校验数据。
由于通信中存在各种干扰，因此通信中传输的数据可能会发生改变，CRC校验能够有效保证主站、从站不会响应传输过程中发生了失真的数据，提高了系统的安全性和效率。
校验码的形成规律见附录一中的说明。
• 1.2、应用层功能详解(1) 读数据命令(功能码03H)•读数据下行帧格式设备通信地址（0~247）功能代码(03H)数据域起始地址高字节数据域起始地址低字节数据域长度高字节数据域长度低字节CRC校验低字节CRC校验高字节•读数据应答帧格式设备通信地址（0~247）功能代码(03H)数据长度字节数数据内容数据内容数据内容CRC校验低字节CRC校验高字节•示例抄读单相电压数据下行帧为：设备地址03H 10H 00H 00H 03H 校验低校验高应答帧为：设备地址03H 06H 数据1 数据2 …校验低校验高(2) 预置多寄存器命令(功能码10H)•预置多寄存器下行帧格式设备地址0~247功能代码(10H)变量起始地址高字节变量起始地址低字节变量数高字节变量数低字节数据字节数n数据字节1数据字节数据字节nCRC校验低字节CRC校验高字节•预置多寄存器应答帧格式设备地址0~247功能代码(10H)变量起始地址高字节变量起始地址低字节变量数高字节变量数低字节CRC校验低字节CRC校验高字节•示例设置PT变比为1234.5678的下行帧为(其中12345678的十六进制表示为:00BC 614EH)：设备地址10H 00H 02H 00H 02H 04H 00H BCH 61H 4EH 校验低校验高应答帧为：设备地址10H 00H 02H 00H 02H 校验低校验高• 1.3、CRC校验方法冗余循环码（CRC）包含2个字节，即16位二进制。
