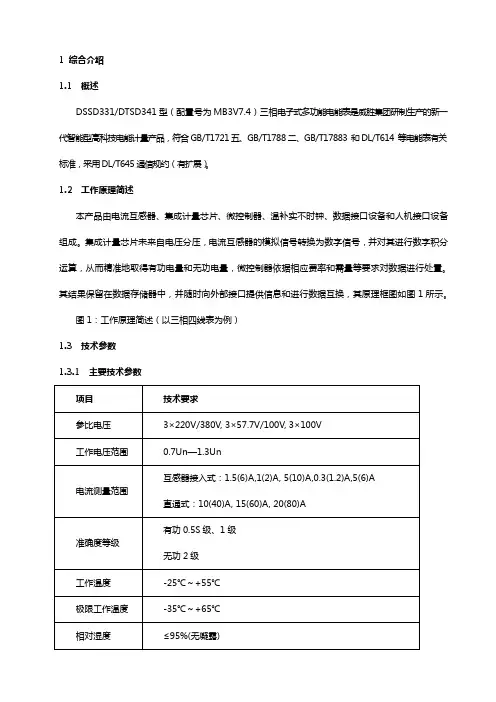

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团研制生产的新一代智能型高科技电能计量产品，符合GB/T1721五、GB/T1788二、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实不时钟、数据接口设备和人机接口设备组成。

集成计量芯片未来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精准地取得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处置。

其结果保留在数据存储器中，并随时向外部接口提供信息和进行数据互换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数1.3.4 继电器输出若是选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220V AC ，130mA 1.3.6 外形和布局铅封螺钉锁条有功指示灯下面板下透镜上盒带端子的端子排开盖检测按钮光通信口铁芯无功指示灯远红外指示灯报警指示灯上透镜上面板液晶显示屏底盒端盖铅封按钮按钮电池门按钮按钮铅封螺钉1.3.7 安装尺寸1.3.8 主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为两边向电能表，它可以计量正、反向有功，4象限无功和A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功和A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

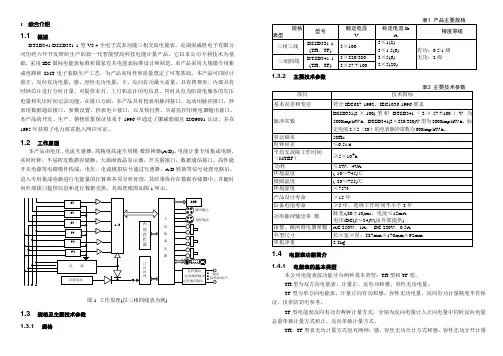

1 综合介绍1.1概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。

本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。

本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。

内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。

在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。

本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。

1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。

电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。

TH 型为双方向电能表，计量正、反有功和感、容性无功电量。

TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。

TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220VAC ，130mA 其它数据1.3.6 外形和布局 铅封螺钉锁条下面板下透镜带端子的端子排开盖检测按钮光端盖铅封按钮电池门铅封螺钉1.3.7 安装尺寸1.3.8 主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

各种总电量均可以按最大8种费率时段进行分时计量（A、B、C 各元件的电量不分时计量）。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

L C D显示器Ia+Ia-Ib+ Ib-Ic+ Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+微控制器UaUb Uo Uc Uo 电压分压电路Uo uauouououbuc通信接口I C卡接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aUbUUUcn图1：工作原理简述（以三相四线表为例）1.3 技术参数项目技术要求参比电压3×220V/380V, 3×57.7V/100V, 3×100V 工作电压范围0.7Un—1.3Un电流测量范围互感器接入式：1.5(6)A,1(2)A, 5(10)A,0.3(1.2)A,5(6)A 直通式：10(40)A, 15(60)A, 20(80)A准确度等级有功0.5S级、1级无功2级工作温度-25℃～+55℃极限工作温度-35℃～+65℃相对湿度≤95%(无凝露) 频率范围(50±2.5)Hz启动电流互感器接入式：1‰Ib( 0.5S级)，2‰Ib( 1级) 直通式：4‰Ib( 1级)功耗＜2W，10V A MTBF ≥6×104 h时钟误差≤0.5 秒/天（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率1Hz 电池寿命10年电池连续工作时间 ≥5年脉冲输出常数出厂设置以表计面板标识为准。

1 综合介绍1.1 概述DSZ331/DTZ341（配置号为B1V1.2）三相三线/三相四线智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS审核：1.3.4 继电器输出本仪表可以选配“报警”继电器。

“报警”辅助端子为继电器的常开触点。

继电器规格为：直流30V/5A或110V/0.3A，交流250V/5A。

拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS 审核：拟 制： 扶小飞 2011-06-24 图 号：OKRW2.702.635SS 审 核：1.3.6 外形和布局（面板参数以实物为准）液晶显示屏按键1#上盖铅封螺钉按键3#底盒端盖铅封螺钉电池盖上面板指示灯端盖上 盒下透镜按键2#图2：外形布局图1.3.7 安装尺寸图3：安装尺寸图1.3.8 主端子接线图图4：接线图拟制：扶小飞2011-06-24 图号：OKRW2.702.635SS 审核：注：辅助电源以仪表端盖上接线图为准。

2 仪表主要功能2.1电能计量功能本仪表具有A、B、C各元件和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能，以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220V AC ，130mA1.3.6 外形和布局铅封螺钉锁条有功指示灯下面板下透镜上盒带端子的端子排开盖检测按钮光通信口铁芯无功指示灯远红外指示灯报警指示灯上透镜上面板液晶显示屏底盒端盖铅封按钮按钮电池门按钮按钮铅封螺钉1.3.7 安装尺寸1.3.8主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

L C D显示器Ia+Ia-Ib+ Ib-Ic+ Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+微控制器UaUb Uo Uc Uo 电压分压电路Uo uauouououbuc通信接口I C卡接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aUbUUUcn图1：工作原理简述（以三相四线表为例）1.3 技术参数项目技术要求参比电压3×220V/380V, 3×57.7V/100V, 3×100V 工作电压范围0.7Un—1.3Un电流测量范围互感器接入式：1.5(6)A,1(2)A, 5(10)A,0.3(1.2)A,5(6)A 直通式：10(40)A, 15(60)A, 20(80)A准确度等级有功0.5S级、1级无功2级工作温度-25℃～+55℃极限工作温度-35℃～+65℃相对湿度≤95%(无凝露) 频率范围(50±2.5)Hz启动电流互感器接入式：1‰Ib( 0.5S级)，2‰Ib( 1级) 直通式：4‰Ib( 1级)功耗＜2W，10V A MTBF ≥6×104 h时钟误差≤0.5 秒/天（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率1Hz 电池寿命10年电池连续工作时间 ≥5年脉冲输出常数出厂设置以表计面板标识为准。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

L C D显示器Ia+Ia-Ib+ Ib-Ic+ Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+微控制器UaUb Uo Uc Uo 电压分压电路Uo uauouououbuc通信接口I C卡接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aUbUUUcn图1：工作原理简述（以三相四线表为例）1.3 技术参数项目技术要求参比电压3×220V/380V, 3×57.7V/100V, 3×100V 工作电压范围0.7Un—1.3Un电流测量范围互感器接入式：1.5(6)A,1(2)A, 5(10)A,0.3(1.2)A,5(6)A 直通式：10(40)A, 15(60)A, 20(80)A准确度等级有功0.5S级、1级无功2级工作温度-25℃～+55℃极限工作温度-35℃～+65℃相对湿度≤95%(无凝露) 频率范围(50±2.5)Hz启动电流互感器接入式：1‰Ib( 0.5S级)，2‰Ib( 1级) 直通式：4‰Ib( 1级)功耗＜2W，10V A MTBF ≥6×104 h时钟误差≤0.5 秒/天（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率1Hz 电池寿命10年电池连续工作时间 ≥5年脉冲输出常数出厂设置以表计面板标识为准。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220VAC ，130mA 其它数据1.3.6 外形和布局 铅封螺钉锁条下面板下透镜带端子的端子排开盖检测按钮光端盖铅封按钮电池门铅封螺钉1.3.7 安装尺寸1.3.8 主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

各种总电量均可以按最大8种费率时段进行分时计量（A、B、C 各元件的电量不分时计量）。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

L C D显示器Ia+Ia-Ib+ Ib-Ic+ Ic-仪用电流互感器(CT)ia-ia+ib-ib+ic-ic+微控制器UaUb Uo Uc Uo 电压分压电路Uo uauouououbuc通信接口I C卡接口内部存储器时钟/电池脉冲输出按钮集成计量芯片停电抄表电池电源aUbUUUcn图1：工作原理简述（以三相四线表为例）1.3 技术参数项目技术要求参比电压3×220V/380V, 3×57.7V/100V, 3×100V 工作电压范围0.7Un—1.3Un电流测量范围互感器接入式：1.5(6)A,1(2)A, 5(10)A,0.3(1.2)A,5(6)A 直通式：10(40)A, 15(60)A, 20(80)A准确度等级有功0.5S级、1级无功2级工作温度-25℃～+55℃极限工作温度-35℃～+65℃相对湿度≤95%(无凝露) 频率范围(50±2.5)Hz启动电流互感器接入式：1‰Ib( 0.5S级)，2‰Ib( 1级) 直通式：4‰Ib( 1级)功耗＜2W，10V A MTBF ≥6×104 h时钟误差≤0.5 秒/天（0℃~+40℃时：±2ppm;-40℃~+85℃时：±3.5ppm）时钟频率1Hz 电池寿命10年电池连续工作时间 ≥5年脉冲输出常数出厂设置以表计面板标识为准。

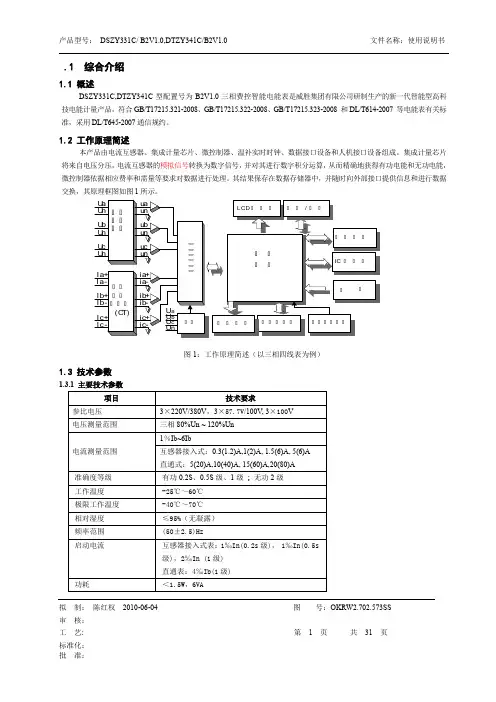

.1 综合介绍1.1 概述DSZY331C,DTZY341C型配置号为B2V1.0三相费控智能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电能和无功电能，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数拟制：陈红权2010-06-04 图号：OKRW2.702.573SS审核：工艺: 第 1 页共31 页1.3.3 光耦脉冲输出1.3.4 继电器输出对于外置继电器表，本仪表配有“报警”和“跳闸”信号输出端子。

“报警”辅助端子为常开触点，继电器规格：直流30V/5A，交流277V/3A。

“跳闸”辅助端子提供了常开和常闭两组触点，继电器规格：直流30V/5A，交流277V/3A。

对于内置继电器表，本仪表配有“报警”信号输出端子和内置跳闸继电器。

“报警”辅助端子为常开触点，继电器规格：直流30V/5A，交流277V/3A。

跳闸继电器直接控制三相电路通断。

继电器规格：250V/60A。

对于具体表计可通过辅助端子标签区别该表计是属于内置继电器表计还是外置继电器表计。

具体见2.14。

拟制：陈红权2010-06-04 图号：OKRW2.702.573SS审核：工艺: 第 2 页共31 页拟 制： 陈红权 2010-06-04 图 号：OKRW2.702.573SS 审 核：工 艺: 第 3 页 共 31 页 1.3.6 外形和布局（面板参数以实物为准）底盒端盖端盖铅封螺钉下透镜载波模块上盒铅封螺钉卡槽按键3#电池盖按键2#上盒液晶显示屏面板指示灯按键1#图2：外形布局图注：该表计载波模块为可选功能，IC 卡为可选功能，在结构上亦为可取消，表计具体外形以实物为准，此处只做参考。

1 综合介绍1.1 概述DSSD331/DTSD341型（配置号为MB3V7.4）三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215、GB/T17882、GB/T17883 和DL/T614 等电能表有关标准，采用DL/T645通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。

集成计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微控制器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数1.3.4 继电器输出如果选择了负荷控制功能，将配置“报警”及“跳闸”继电器，“报警”及“跳闸”辅助端子为继电器的常开触点。

继电器的开关能力：纯阻性负载的情况下，220VAC ，130mA 其它数据1.3.6 外形和布局 铅封螺钉锁条下面板下透镜带端子的端子排开盖检测按钮光端盖铅封按钮电池门铅封螺钉1.3.7 安装尺寸1.3.8 主端子接线图注：辅助电源为可选功能，具体接线以表计端盖上接线图为准。

2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH及TF型（由模式字1的b6设置）。

TH型为双方向电能表，它可以计量正、反向有功，4象限无功以及A、B、C各元件有功、无功电量。

TF型为单方向电能表，它可以计量正向有功，4象限无功以及A、B、C各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH型和TF型电能表都能计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字设置）。

各种总电量均可以按最大8种费率时段进行分时计量（A、B、C 各元件的电量不分时计量）。

1 综合介绍1.1概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。

本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。

本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。

内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。

在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。

本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。

1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。

电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。

TH 型为双方向电能表，计量正、反有功和感、容性无功电量。

TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。

TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。

1 综合介绍1.1 概述DSSD331/DTSD341（配置号为9V3.3）型三相电子式多功能电能表是威胜集团有限公司研制生产的新一代智能型高科技电能计量产品，符合GB/T17215.322-2008、GB/T17215.323-2008、Q/OKRW012-2008和DL/T614-2007 等电能表有关标准，采用DL/T645-2007通信规约（有扩展）。

1.2 工作原理简述本产品由电流互感器、TDK6513计量芯片、微处理器、温补实时时钟、数据接口设备和人机接口设备组成。

TDK6513计量芯片将来自电压分压，电流互感器的模拟信号转换为数字信号，并对其进行数字积分运算，从而精确地获得有功电量和无功电量，微处理器依据相应费率和需量等要求对数据进行处理。

其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1：工作原理简述（以三相四线表为例）1.3 技术参数1.3.1 主要技术参数拟制：尤勇2010-06-25 图号：OKRW2.702.598SS审核：1.3.2 日历时钟（DS3231SN温补时钟）1.3.3 光耦脉冲输出1.3.4 其它数据拟制：尤勇2010-06-25 图号：OKRW2.702.598SS 审核：拟 制： 尤勇 2010-06-25 图 号：OKRW2.702.598SS 审 核：1.3.5 外形和布局底盒端盖拟 制： 尤勇 2010-06-25 图 号：OKRW2.702.598SS 审 核：1.3.6 安装尺寸2 仪表主要功能2.1 电量分时计量本仪表有两种配置：TH 及TF 型（由模式字1的b6设置）。

TH 型为双方向电能表，它可以计量正、反向有功，4象限无功以及A 、B 、C 各元件有功、无功电量。

TF 型为单方向电能表，它可以计量正向有功，4象限无功以及A 、B 、C 各元件有功、无功电量，反向有功计量精度不作保证，仅供参考。

TH 型和TF 型电能表都计量2种组合的无功电量，2种组合的无功电量可由4个象限的无功电量任意组合（通过无功组合模式字6、模式字7设置）。

1 综合介绍1.1 概述DTSD341(DSSD331)-MC3SZ3SZ型三相四线(三相三线)电子式多功能电能表，是长沙威胜电子有限公司开发研制生产的新一代电能计量产品。

它采用国际标准IEC1036并符合国家标准GB/T 17215 - 2002、GB/T18460及电力行业标准DL/T 614 - 1997，通信协议符合电力行业标准DL/T 645—1997 《多功能电能表通信规约》及威胜协议。

本产品采用专用大规模集成电路和SMT电子装联生产工艺，为产品的实用性和可靠性奠定了良好的基础。

本产品可根据用户需求灵活选择多种功能：分时或不分时；正向有功电能中包括反向有功电能或正向、反向分开计量；感性无功电能中包括容性无功电能或感、容分开计量。

本产品具有断零线有功正常计量、逆相序正常计量等多种防窃电措施。

在接口方面，本产品还具有电量脉冲输出接口、RS485通信接口、远红外通信接口。

本公司产品的开发、制造、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，本产品获得了国家相关部门的生产许可证及入网许可证。

1.2 工作原理本产品为直接接入式或经电流互感器接入式三相四(三)线交流有、无功电能表。

由电流互感器、电能计量专用芯片、CPU、实时时钟、不易挥发数据存储器、液晶显示器、通信接口等电路模块构成。

电压、电流模拟信号进入电能计量专用芯片进行电能量的计算，其结果以数据形式输出，CPU再对此数据进行分析处理，并将相关结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示(以三相四线为例)。

图1 工作原理1.3 规格及主要技术参数三相四线额定电压： 3 × 220V/380V，47.5 Hz—52.5 Hz标定电流： 1.5(6)A 2000imp/kWh 2000imp/kvarh5(20)A 600 imp/kWh 600 imp/kvarh10(40)A 200 imp/kWh 200 imp/kvarh20(80)A 200 imp/kWh 200 imp/kvarh准确度等级：有功0.5、0.5S、1级无功2级额定电压： 3×100V， 47.5 Hz—52.5 Hz标定电流： 1.5(6)A 5000imp/kWh 5000imp/kvarh 准确度等级：有功0.5、0.5S、1级无功2级1.3.1 主要技术参数见“表1 主要技术参数”。

1 综合介绍1.1 概述DTSD341/DSSD331-1型V3.4全电子式多功能三相交流电能表，是湖南威胜电子有限公司历经六年开发研制生产的新一代智能型高科技电能计量产品。

它以本公司专利技术为基础，采用IEC 国际电能表标准和国家有关电能表标准设计和制造。

本产品采用大规模专用集成电路和SMT 电子装联生产工艺，为产品实用性和质量奠定了可靠基础。

本产品可同时计量正、反向有功电量，感、容性无功电量，正、反向有功最大需量，具有四费率。

内部具有时钟芯片进行分时计量，可提供本月、上月和总计用电信息，同时具有为防窃电服务的失压电量和失压时间记录功能。

在接口方面，本产品具有校表用脉冲接口，远动用脉冲接口，抄表用数据通信接口，参数设置、抄表电卡接口，以及预付费、负荷监控用继电器输出接口。

本产品的开发、生产、销售质量保证体系于1996年通过了挪威船级社ISO9001认证，并在1995年获得了电力部首批入网许可证。

1.2工作原理本产品由电压、电流互感器，高精度高速专用模-数转换器(A/D)，电能计量专用集成电路，实时时钟，不易挥发数据存储器，大画面液晶显示器，开关量接口，数据通信接口，高性能开关电源等电路模件构成。

电压、电流模拟信号通过互感器、A/D 转换等信号处理电路后，进入专用集成电路进行电能量的计算和各项分析处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

图1 工作原理(以三相四线表为例)1.3规格及主要技术参数1.3.1 规格1.3.2 主要技术参数1.4电能表功能简介1.4.1 电能表的基本类型本公司电能表按功能分为两种基本类型：TH 型和TF 型。

TH 型为双方向电能表，计量正、反有功和感、容性无功电量。

TF 型为单方向电能表，计量正向有功和感、容性无功电量，反向有功计量精度不作保证，仅供防窃电参考。

TF 型电能表反向有功有两种计量方式，分别为反向电量计入正向电量中同时反向电量总量单独计量方式和正、反向单独计量方式。
