第三章 CAD二维修改(编辑)命令

第三章 CAD二维修改(编辑)命令
命令：MIRROR 选择对象：（选择要镜像的对象） 指定镜像线的第一点: （指定镜像线的第一个点） 指定镜像线的第二点:（指定镜像线的第二个点） 要删除源对象？[是(Y)/否(N)] <N>:（确定是否删除原对象）

这两点确定一条镜像线，被选择的对象以该线为对称轴进行镜像。包 含该线的镜像平面与用户坐标系统的XY平面垂直，即镜像操作工作在 与用户坐标系统的XY平面平行的平面上。

实验2 绘制办公桌 1．目的要求 如图所示，本实验设计的图形除了 要用到基本的绘图命令外，主要用 到“复制”和“镜像”编辑命令。要求 读者通过本实验灵活掌握绘图的 基本技巧，巧妙利用一些编辑命 令来快速灵活地完成绘图作业。 办公桌 2．操作提示 （1）利用“矩形”命令在合适的位置绘制矩形。 （2）利用“复制”命令在合适的位置复制矩形。 （3）利用“镜像”命令在对称的位置镜像图形。
7. 前一个方式（ p, 最后一次列入选择集的对象）
13.编组选择方式
14.单个选择方式
选择对象




1.构造选择集 AutoCAD提供以下几种方法构造选择集： (1)先选择一个编辑命令，然后选择对象，用回车键结束操作。 (2)使用SELECT命令。在命令提示行输入SELECT，然后根据选择选项 后，出现提示选择对象，回车结束。 (3)用点取设备选择对象，然后调用编辑命令。 (4)定义对象组。 无论使用哪种方法，AutoCAD 2008都将提示用户选择对象，并且光标 的形状由十字光标变为拾取框。 2.快速选择 调用QSELECT命令后，打开“快速选择”对话框，利用该对话框可以 根据用户指定的过滤标准快速创建选择集。“快速选择”对话框如下 图所示。 执行方式: 命令行：QSELECT 菜单：工具→快速选择 右键快捷菜单：快速选择

二维图形编辑命令-经典autocad课件

二维图形编辑命令-经典autocad课件

中文版A
5,复制 作用:将多个对象复制到指定位置. 作用:将多个对象复制到指定位置. 命令的输入方式: 命令的输入方式: Command: Command: COPY (CP)↙ 下拉菜单: 下拉菜单:MODIFY→ Copy 工具栏 执行该命令后,提示选择对象, 执行该命令后,提示选择对象,可用指定复制基点或距离 的方式与多重复制(M)的方式进行复制. (M)的方式进行复制 的方式与多重复制(M)的方式进行复制. 注意:若是有规则的多次复制可用阵列命令; 注意:若是有规则的多次复制可用阵列命令;无规则的多 次复制可用复制命令中的(M). 次复制可用复制命令中的(M).
中文版AutoCAD 2005实用培训教程 中文版AutoCAD 2005实用培训教程
7,偏移 命令的输入方式: 命令的输入方式: Command: 1,Command: OFFSET ↙ 下拉菜单: 2,下拉菜单: MODIFY→POLUGON 3,工具栏: 工具栏: 执行OFFSET命令后,系统提示: OFFSET命令后 执行OFFSET命令后,系统提示:键入偏移的距离或指定某 在提示选择目标时,只能以点的方式选择. 点; 在提示选择目标时,只能以点的方式选择. 此命令是在绘图时用的较多的命令,掌握此命令的用法, 此命令是在绘图时用的较多的命令,掌握此命令的用法, 可大大提高绘图速度. 可大大提高绘图速度.
中文版AutoCAD 2005实用培训教程 中文版AutoCAD 2005实用培训教程
12,拉伸 12, 作用:用于将图样拉伸或压缩一定的值. 作用:用于将图样拉伸或压缩一定的值. 命令的输入方式: 命令的输入方式: Command: Command: STRETCH (S)↙ 下拉菜单: 下拉菜单:MODIFY→ Stretch 工具栏: 工具栏: 执行命令后,提示用交叉窗口选择对象, 交叉窗口选择对象 执行命令后,提示用交叉窗口选择对象,然后指定基点或 拉伸的距离. 拉伸的距离.

第3章二维图形编辑

第3章二维图形编辑

第3章 二维图形编辑
3．选项说明（如图3.5所示） （ 1 ） Specify base point or Displacement
（指定基点或位移） （2）Multiple （多次复制）
图3.5 复制对象示例
图3.5 复制对象示例
返回本节
第3章 二维图形编辑
3.3.2 MIRROR（镜像复制）
MIRROR能将目标对象按指定的镜像轴线作对 称复制，原目标对象可保留也可删除。如图3.6 所示。 1．输入命令的方法 l 下拉菜单：单击Modify｜Mirror。 l 工具栏：单击Modify工具栏中的 工具按钮 2．命令行提示 Command：MIRROR↙
Mirror Mirror
（a）mirrtext= 0 （b）原图
图3.8 Array对话框
行间距
列间距
（a）
倾斜角度
（b）
倾斜角度
（c）
图3.9 矩形阵列对象示例
图3.10 Array对话框
（a）旋转阵列对象
（b）不旋转阵列对象
图3.11 环形阵列对象示例
返回本节
第3章 二维图形编辑
3.4 移动与变形
3.4.1 MOVE（移动） 3.4.2 ROTATE（旋转） 3.4.3 SCALE（比例缩放） 3.4.4 STRETCH（拉伸） 3.4.5 LENGTHEN（拉长） 3.4.6 EXPLODE（分解）
（a）裁减前 （b）裁减后
图3.17 裁减对象示例（一） 图3.18 裁减对象示例（二）
返回本节
第3章 二维图形编辑
3.5.2 EXTEND（延伸）
1．输入命令的方法 l 下拉菜单：单击Modify｜Extend。 工具栏：单击Modify工具栏中的工具按钮。 l 命令行：输入EXTEND或EX并回车。 2．命令行提示 Command：EXTEND↙

4第三章二维图形的编辑方法（一）

4第三章二维图形的编辑方法（一）

4第三章⼆维图形的编辑⽅法（⼀）第三章⼆维图形的编辑⽅法（⼀）课程： AutoCAD2006 应⽤教程授课⽇期： 2006 年⽉⽇第 4 周导⾔：上节课介绍了⼆维图形的绘制⽅法，⽽AutoCAD不仅有强⼤的作图能⼒，还有强⼤的编辑功能，本节课开始介绍⼆维图形的编辑⽅法。

在绘图时，单纯的使⽤绘图命令或绘图⼯具，只能绘制⼀些基本的图形对象。

为了绘制复杂图形，很多情况下都必须借助于图形编辑命令。

1、选择对象直接拾取只需将拾取框移动到希望选择的对象上，并单机⿏标即可。

对象被选择后，会以虚线形式显⽰。

选择全部对象在“选择对象”提⽰下输⼊“ All ”后按“ Enter ”键， AutoCAD 将⾃动选中屏幕上的所有对象默认矩形窗⼝拾取⽅式将拾取框移动到图中空⽩地⽅并单击⿏标，在该提⽰下将光标移到另⼀个位置后单击， AutoCAD ⾃动以这两个拾取点为对⾓点确定⼀个矩形拾取窗⼝。

如果矩形窗⼝是从左向右定义的，那么窗⼝内部的对象均被选中，⽽窗⼝外部以及与窗⼝边界相交的对象不被选中；如果窗⼝是从右向左定义的，那么不仅窗⼝内部的对象被选中，与窗⼝边界相交的那些对象也被选中。

矩形窗⼝拾取⽅式在“选择对象：”提⽰下输⼊“ W ”并按 Enter 键， AutoCAD 会依次提⽰⽤户确定矩形拾取窗⼝内所有对象。

在使⽤矩形窗⼝拾取⽅式时，⽆论是从左向右还是从右向左定义窗⼝，被选中的对象均为位于窗⼝内的对象。

交叉矩形窗⼝拾取⽅式在“选择对象：”提⽰下输⼊“ C ”并按 Enter 键， AutoCAD 会依次提⽰确定矩形拾取窗⼝的两个⾓点，确定矩形拾取窗⼝的两个⾓点后，所选对象不仅包括位于矩形窗⼝内的对象，⽽且也包括与窗⼝边界相交的所有对象。

不规则窗⼝的拾取⽅式在“选择对象：”提⽰下输⼊“ WP ”后按 Enter 键，根据提⽰确定出不规则拾取窗⼝的其他个顶点位置后按 Enter 键， AutoCAD 将选中由这些点确定的不规则窗⼝内的对象。

AutoCAD绘图-第三章编辑二维图形

AutoCAD绘图-第三章编辑二维图形

AutoCAD绘图
3.2 图形的修改：
3.2.1 删除图形 •命令执行方式——选择【修改】|【删除】命令， 或单击【删除】按钮，或在命令行输入ERASE。 •常用方式——选择对象，然后按Delete键。
3.2.2 拉伸图形 •命令执行方式——选择【修改】|【拉伸】命令， 或单击【拉伸】按钮，或在命令行输入STRETCH。 •关键词——基点、位移。 •作用——对对象选定的部分进行拉伸，而不改变 没有选定的部分。
练习：对螺母 进行复制操作
中间过程
AutoCAD绘图
3.2.11 镜像图形 镜像命令是将选定的对象沿一条指定的直线对称 复制，复制完成后可以删除源对象，也可以不删除源 对象。 • 命令执行方式——选择【修改】|【镜像】命令， 或在【修改】工具栏中单击【镜像】按钮，或在 命令行里输入MIRROR。
练习：使用 镜像命令绘 制图形
镜像对象
对称轴
中间过程
AutoCAD绘图
3.2.12 偏移图形 偏移图形命令可以根据指定距离或通过点，创建 一个与原有图形对象平行或具有同心结构的形体。 •命令执行方式——选择【修改】|【偏移】命令， 或单击【偏移】按钮，或在命令行里输入OFFSET。 •关键词——偏移距离、偏移方向。 •类型——平行偏移、同心偏移。
AutoCAD绘图
本章小结：
•了解图形对象移动和旋转的方法
•了解对图形对象进行修改的种方法的 使用 •了解夹点的编辑方法
平行 偏移
同心 偏移
AutoCAD绘图
3.2.13 阵列图形 绘制多个在X轴或是Y轴上是等间距分布，或者是 围绕一个中心旋转的图形时，用户可以使用阵列命令。 •命令执行方式——选择【修改】|【阵列】命令， 或在【修改】工具栏中单击【阵列】按钮，或在 命令行里输入ARRAY。 •类型——矩形阵列、环形阵列。

AutoCAD课件第3章 二维编辑命令

AutoCAD课件第3章 二维编辑命令

3.2.2 恢复命令
❖ 若不小心误删除了图形，可以使用恢复命令OOPS 恢复误删除的对象。
❖ 【执行方式】 ❖ 命令行：OOPS或U ❖ 工具栏：“标准”工具栏→“放弃” 或“快速访问”
工具栏→“放弃”快捷键：CTRL+Z ❖ 【操作步骤】 ❖ 在命令窗口的提示行上输入OOPS，回车。
3.2.3 清除命令
的对象，也选中与矩形窗口边界相交的对象。 ❖ （5）框（BOX） ❖ 使用时，系统根据用户在屏幕上给出的两个对角点的位置而自动引用
“窗口”或“窗交”选择方式。若从左向右指定对角点，为“窗口”方 式；反之，为“窗交”方式。 ❖ （6）全部（ALL） ❖ 选取图面上所有对象。
❖ （7）栏选（F） ❖ 用户临时绘制一些直线，这些直线不必构成封闭图形，凡是与这些直线
相交的对象均被选中。 ❖ （8）圈围（WP） ❖ 使用一个不规则的多边形来选择对象。根据提示，用户顺次输入构成多
边形所有顶点的坐标，直到最后用回车作出空回答结束操作，系统将自 动连接第一个顶点与最后一个顶点形成封闭的多边形。凡是被多边形围 住的对象均被选中（不包括边界）。 ❖ （9）圈交（CP） ❖ 类似于“圈围”方式，在提示后键入CP，后续操作与WP方式相同。区 别在于：与多边形边界相交的对象也被选中。 ❖ （10）编组（G） ❖ 使用预先定义的对象组作为选择集。事先将若干个对象组成组，用组名 引用。 ❖ （11）添加（A） ❖ 添加下一个对象到选择集。也可用于从移走模式（Remove）到选择模 式的切换。

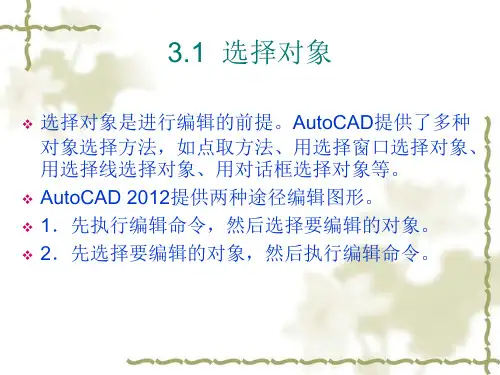

3.1 选择对象
❖ 选择对象是进行编辑的前提。AutoCAD提供了多种 对象选择方法，如点取方法、用选择窗口选择对象、 用选择线选择对象、用对话框选择对象等。
❖ AutoCAD 2012提供两种途径编辑图形。 ❖ 1．先执行编辑命令，然后选择要编辑的对象。 ❖ 2．先选择要编辑的对象，然后执行编辑命令。

第三章 二维图形的编辑

第三章 二维图形的编辑

3.16 倒圆角
操作格式 命令：“修改”→“圆角”
选择第一个对象或[放弃(U)/多段线(P)/ 半径(R)/修剪(T)/多个(M)]：（选择1个对象 或选项） 选择第二个对象： （选择第二个对象） 命令：
3.17 分解对象
操作格式 命令： “修改”→“分解” 选择对象：（选择要分解的对象） 选择对象： （按〈Enter〉键或继续选 择对象）
操作命令 命令： “修改”→“镜像”
选择对象：（选择要镜像的对象） 选择对象：（按〈Enter〉键或继续选择对象） 指定镜像线的第一点：（指定对称线y的任意 一点） 指定镜像线的第二点：（指定对称线y的另一 点） 是否删除原对象？[是(Y)/否(N)]〈n〉： （按〈Enter〉键）
3.7 偏移对象
操作格式 命令： “修改”→“偏移” 指定偏移距离或[通过(T)/删除(E)/图层(L)] 〈1.00〉：（指定偏移距离） 选择要偏移的对象或[退出(E)/放弃(U)]〈退 出〉： 指定要偏移的那一侧上的点，或[退出(E)/多个(M)/ 放弃(U)]〈退出〉： 选择要偏移的对象或[退出(E)/多个(M)/放弃(U)] 〈退出〉：（继续执行偏移命令或按〈Enter〉键退 出） 执行偏移命令。
3.12 拉伸对象
操作格式 命令：“修改”→“拉伸” 选择对象： （用窗口方式选择要拉伸的对象） 选择对象：（按〈Enter〉键或继续选择对象） 指定基点位置 [ 位移 (D)]〈位移〉： （指定基 点） 指定第二点： （移动鼠标指引方向并指定第 二点） 命令：
3.13 延伸对象



选择第一条直线或 [ 多段线 (P)/ 距离 (D)/ 角度 (A)/ 修剪 (T)/方法(M)]：（输入“D”,执行该选项） ，系统提示： 指定第一个倒角距离〈10.00〉： （指定第一个倒角 距离） 指定第二个倒角距离〈10.00〉： （指定第二个倒角 距离） 选择第一条直线或 [ 多段线 (P)/ 距离 (D)/ 角度 (A)/ 修剪 (T)/方法(M)]：（选择1条直线） 选择第二条直线：（选择第2条直线）

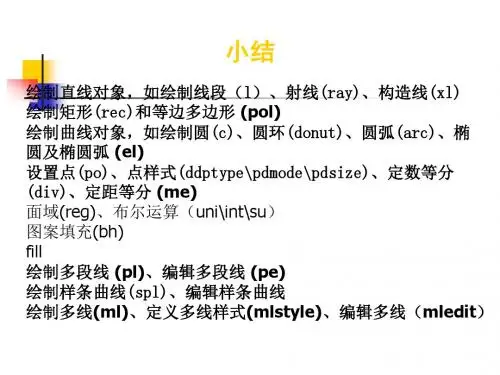

第3章 二维图形常用的绘制与编辑命令

第3章 二维图形常用的绘制与编辑命令

图3-1 “点样式”对话框
1
（2）绘制点 启用绘制“点”的命令有以下三种方法： 选择“绘图”→“点”→“单点”菜单命令；单击“绘图” 工具栏中“点”的按钮；输入命令PO（POINT）。 如果选用“单点” 命令在指定点位置后将结束操作；若选 用“多点”命令则在指定点后，可以继续输入点的位置或按 【Esc】键结束操作。 （3）绘制等分点 1）定数等分点 启用“点的定数等分”命令时选择“绘 图”→“点”→“定数等分”菜单命令。在所选择的对象上绘 制等分点。进行定数等分的对象可以是直线、多段线和样条曲 线等，如图3-2所示。
5）相切、相切、半径（T）： 过两个切点且给定半径画圆。 6）相切、相切、相切（A）： 过三个切点画圆。
图3-8 绘圆的六种方法
9
（2）命令激活与操作格式 启用绘制“圆”的命令有三方法：选择“绘图”→“圆” 菜单命令；单击“绘图”工具栏中的“圆”按钮；输入命 令C(Circle)。 操作格式：
命令：执行上面命令之一： 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: （默认指定圆的圆心，用鼠标或坐标法指定圆心O） 指定圆的半径[直径（D）：（输入半径，按【Enter】键） 指定圆的半径或[直径(D)]: （如果输入直径D，命令行继续进行提示： 指定圆的直径 （3）实例 <50>:输入圆的直径，按【Enter】键结束命令。）
3.1.3 绘制平面图形类命令 1．绘制矩形 矩形也是工程图样中常见的元素之一，矩形可通过定义两 个对角点来绘制，对角点的确定，可以通过十字光标直接在屏 幕上点取，也可输入坐标。矩形命令还可以设定其宽度、圆角 和倒角等。绘制的矩形是整体图块，编辑时必须通过分解命令 使之分解成单个的线段，同时矩形也失去线宽性质。 启用绘制“矩形”命令有三种方法：选择“绘图”→“矩 形”菜单命令；单击“绘图”工具栏中的“矩形”按钮；输入 命令Rectang。操作格式： 命令：执行上面命令之一，系统提示如下： 命令:_rectang 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: （用鼠标选取矩形第1个对角点1） 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: （用鼠标选点或 输入矩形另一个对角点2的坐标）

第三章 二维图形编辑命令

第三章 二维图形编辑命令

选项说明：
（1）指定偏移距离 可用鼠标在屏幕上指定两点作为偏移距离或输入偏移距 离值。 （2）通过（T） 选择该选项后， AutoCAD继续提示： 选择要偏移的对象或〈退出〉： 选择对象后，AutoCAD继续提示：
指定通过点：
用鼠标在屏幕上拾取复制对象要通过的点即可。
8. 修剪命令
命令功能：将所选对象的一部分切断或切除。 命令调用方式：
菜单方式： 【修改】→【修剪】 图标方式： 键盘输入方式： TRIM
选择要修剪的对象，或 [投影(P)/边(E)/放弃(U)]：
选项说明：
当AutoCAD提示选择剪切边时，按↙键，然后即可选择待 修剪的对象。在两个或更多相交对象中，先选一个或若干对 象作为边界，再选其它对象作为被切对象，则被切对象在与 边界交点处被切断，靠近选择点的部分被切除。 （１） 要修剪的对象：指定待修剪对象。AutoCAD重复修 剪对象的提示，所以可以修剪多个对象。 （２） 投影：指定修剪对象时AutoCAD使用的“投影”模式。 （３）边：确定修剪对象的位臵，是在剪切边的延伸处，还 是在与它在三维空间中相交的对象处。 （４） 放弃：放弃最近作的一次修改。
10. 圆角命令
命令功能：按指定半径在选定的两个实体对象（直线、圆 弧、圆、椭圆、多段线、射线和构造线等）之间构造圆角。 命令调用方式： 菜单方式： 【修改】→【圆角】
图标方式：
键盘输入方式： FILLET或F 选择第一个对象或[多段线（P）/半径（R）/修剪（T） /多个（M）]：
选项说明：
（1）选择第一个对象： 此时用点选方式拾取第一个对象。AutoCAD继续提示： 选择第二个对象： 在此提示下选择要和第一个对象构造圆角的另一个对象， AutoCAD按当前设臵值对它们进行圆角处理。 （2）多段线（P） 该选项可实现对二维多段线构造圆角。AutoCAD继续提示： 选择二维多段线： 注意：对于一个多段线对象而言，圆角的半径必须一致。

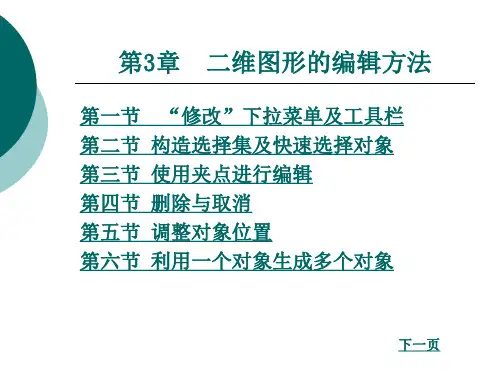

第3章 二维图形的编辑

第3章 二维图形的编辑

返回
第一节
“修改”下拉菜单及工具 栏
2.“修改”工具栏 “修改”工具栏缺省位置是在操作界面的左端，为了便于说 明在图3.1中被拖拽到水平位置。该工具栏上有16个按钮，大部 分编辑操作都通过该工具栏进行。
上一页
返回
第二节
构造选择集及快束选择对象
3.2.1 构造选择集 当用户执行某个编辑命令时，命令行提示为： 选择对象： 此时系统要求用户从屏幕上选择要进行编辑的对象，即构 造选择集，并且十字光标变成了一个小方框（即拾取框）。编 辑对象时需要构造对象的选择集。选择集可以是单个的对象， 也可以由多个对象组成。用户可以在执行编辑命令之前构造选 择集，也可以在选择编辑命令之后构造选择集。
上一页
返回
第三节
使用夹点进行编辑
3.3.1 夹点概念 若要移去夹点，可按ESC键。要从夹点选择集中移去指定对 象，请在选择对象时按下 Shift 键。 在使用“先选择后编辑”方式选择对象时，用户可点取欲 编辑的对象，或按住鼠标左键拖出一个矩形框，框住欲编辑的 对象，松开后，所选择的对象上就出现若干个小正方形，同时 对象高亮显示。这些小正方形称为夹点，如图3.5所示。夹点是 对象上特殊位置的点，标记对象上的控制位置。
上一页
返回
第五节
调整对象位置
3.5.1 移动 1. 执行途径 执行移动的途径有三种： （1）“修改”工具栏/“移动”按钮。 （2）“修改”/“移动”。 （3）命令：Move。 2. 操作示例
下一页
返回
第五节
调整对象位置
3. 说明 （1）如果对“指定位移的第二点：”提示不输入而回车，则第 一次输入的值为相对坐标@X，Y。选择的对象从当前位置以第一 次输入的坐标为位移量而移动。 （2）可以使用夹点进行移动。当对所操作的对象选取基点后， 按空格键以切换到“移动”模式。 3.5.2 对齐 1. 执行途径

AutoCAD中文版基础教程(2012版)第3章 二维图形编辑与修改

AutoCAD中文版基础教程(2012版)第3章 二维图形编辑与修改

AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
三、图形的修改
1. 删除图形
选择“修改”→“删除”命令，或单击“删除”按钮，或在命令行 中输入ERASE来执行删除命令。
命令: _erase 选择对象: //在绘图区选择需要删除的对象（构造删除对象集） 选择对象: //按Enter键完成对象，并同时完成对象删除
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
二、图形的复制
1. 复制图形
选择“修改”→“复制”命令，或在“修改”工具栏中单击“复制” 按钮，或在命令行中输入COPY，可以执行复制命令。“复制”命令可以 将对象复制一次或者多次。
命令: _copy 选择对象: //在绘图去选择需要复制的对象 选择对象://按回车键，完成对象选择 指定基点或 [位移(D)] <位移>: //在绘图区拾取或输入坐标确认复制对象的基点 指定第二个点或 [阵列(A)] <使用第一个点作为位移>://在绘图区拾取或输入坐标确定位移点 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://对对象进行多次复制 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://按回车键，完成复制
1. 移动图形
选择“修改”→“移动”命令，或单击“移动”按钮，或在命令行 中输入MOVE来执行移动命令。
命令: _move 选择对象: //选择需要移动的对象 选择对象: //按Enter键，完成选择 指定基点或 [位移(D)] <位移>://输入绝对坐标或者绘图区拾取点作为基点 指定第二个点或 <使用第一个点作为位移>: //输入相对或绝对坐标，或者拾取点，确定移动的目标位置点

第3章 二维图形编辑

第3章 二维图形编辑

（a）打断前
（b）打断后后
图: 打断对象示例
3.5.5 合并（join）
“合并”命令是使打断的对象，或者相似的对象合并为一个对象， 合并的对象包括圆弧、椭圆弧、直线、多段线和样条曲线。调用 命令的方式： 选择“修 改”→“合并”命令 单击“合并” 按钮 在命令行中输入JOIN
3.5. 5 CHAMFER（倒角）
图 3 3
. 对 话 框 Quick Select
3.1.3 快速选择
2.快速选择的使用（1）：
3.1.3 快速选择
2.快速选择的使用（2）：
3.1.3 快速选择
2.快速选择的使用（3）：
3.1.4 GROUP（定义实体组）
AutoCAD 具有在一个选择集中将对象集合成组的功能，使用户一 次可以选择一组对象。在命令提示符Command：后输入GROUP 命令，会出现Object Grouping对话框。
3.3.2 MIRROR（镜像复制）
MIRROR能将目标对象按指定的镜像轴线作对称复制，原目标对象 可保留也可删除。 1．输入命令的方法 l 下拉菜单：单击Modify｜Mirror。 l 工具栏：单击Modify工具栏中的 工具按钮 l 命令行：mirror 2．命令行提示
Mirror
Mirror
（a）延伸前
（b）延伸后
（a）延伸前
（b）延伸后
图： 延伸对象示例（一）
图： 延伸对象示例（二）
3.5.4 打断对象（break）
“打断”命令用于打断所选的对象，即将所选的对象分成两部分， 或 删除对象上的某一部分。调用命令的方式： 选择菜单修改┃打断 单击工具栏“打断” 按钮 在命令行中输入BREAK
（a）mirrtext= 0

AutoCAD机械制图实例教程第3章 二维编辑命令

AutoCAD机械制图实例教程第3章 二维编辑命令
• 命令行：MIRROR • 菜单：“修改”→“镜像” • 工具栏：“修改”→“镜像”功能区：“常 用”→“修改”→“镜像”
3.3.3 偏移命令
• 命令行：OFFSET • 菜单：“修改”→“偏移” • 工具栏：“修改”→“偏移”功能区：“常 用”→“修改”→“偏移”
3.3.4 阵列命令
• 命令行：ARRAY • 菜单：“修改”→“阵列”→“矩形阵列”或 “环形阵列”或“路径阵列” • 工具栏：“修改”→“矩形阵列”“或路径 阵列”或“环形阵列”功能区：“常 用”→“修改”→“矩形阵列”或“环形阵列” 或“路径阵列”
• 工具栏：“修改”→“打断于点” • 功能区：“常用”→“修改”→“打断于点”
3.4.15 光顺曲线
• 命令行：BLEND • 菜单：修改→光顺曲线 • 工具栏：修改→光顺曲线
3.5 对象特性修改命令
• 在编辑对象时，还可以对图形对象本身的 某些特性进行编辑，从而方便地进行图形 绘制。
3.5.1 钳夹功能
• 单击“绘图”工具栏 中的“圆”命令，以 适当半径绘制4个圆。 • 单击菜单栏中的“绘 图”→“圆”→“相切” 命令，绘制使两圆相 切。 • 系统自动将圆2向左移 动与圆1相切。
3.3.5 旋转命令
• 命令行：ROTATE • 菜单：“修改”→“旋转” • 快捷菜单：选择要旋转的对象，在绘图区 域右击鼠标，从打开的快捷菜单选择“旋 转”。 • 工具栏：“修改”→“旋转”功能区：“常 用”→“修改”→“旋转”
3.3.6 实例——绘制曲柄
• 利用“图层”命令设 置图层：“中心线” 图层 • 将“中心线”图层设 置为当前图层，利用 “直线”绘制中心线， • 利用“偏移”命令绘 制另一条中心线， • 转换到“粗实线”图 层，利用“圆”命令 绘制图形轴孔部分，
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）按住SHIFT键选择要修的对象 这是AutoCAD 2006新增加的功能，因为修剪命令和延伸命令 应用频率很高，所以AutoCAD 2006软件设计可以用SHIFT键在 这两个命令之间切换，而不用退出命令运行，即在延伸命令的 执行过程中也能完成修剪操作，其操作过程与修剪命令相同。
（3）投影（P） 用以确定延伸操作的空间。选择此项后，AutoCAD提示： 输入投影选项[无（N）/UCS（U）/视图（V）]： ① 无（N）：按三维关系延伸，即只有在三维空间中实际 相交的对象才能延伸。
9．WP窗口选（WPolygon）：与Window操作类似，但选择 框为任一多边形。
10．CP窗口选（CPolygon）：与Crossing操作类似，但选择 框为任一多边形。
11．围栏选（Fence）：选择与围栏相交的图元，围栏可以不 封闭。
12．全部选（ALL）：所有对象选择方式。这一选项用来选 择在当前屏幕上非冻结层、非锁定层的所有对象。
圆角设置模式有两种：修剪模式和不修剪模式。该选项用以改变 构造圆角的设置模式。AutoCAD提示：
输入修剪模式选项[修剪（T）/不修剪（N）]：
选择“不修剪（N）”为不修剪模式；选择“修剪（T）”“T” 为修剪模式。
操作步骤 ： 命令： OFFSET 指定偏移距离或[通过（T）]： 选项说明： （1）指定偏移距离 可用鼠标在屏幕上指定两点作为偏移距离或输入偏移距 离值。 （2）通过（T） 选择该选项后， AutoCAD继续提示： 选择要偏移的对象或〈退出〉： 选择对象后，AutoCAD继续提示： 指定通过点： 用鼠标在屏幕上拾取复制对象要通过的点即可。
② UCS（U）：在当前UCS的XOY平面上延伸，即按投影 关系延伸在三维空间中并不相交的对象。 ③ 视图（V）：在当前视图平面上延伸。 AutoCAD默认项为UCS。这三个选项在平面图形的编辑 操作中没有区别。
（4）边（E） 用以确定延伸的模式。选择此项后，AutoCAD提示： 输入隐含边延伸模式[延伸（E）/不延伸（N）]： ① 延伸（E）：延伸与短的边界不能相交的对象至边界延 长线。 ② 不延伸（N）：按边界实际位置延伸，即不延伸与短的 边界不能相交的对象。
（２） 多重(M)：缺省方式为单个复制。选择多重 （M）可以对所选目标进行多次复制。
6. 镜像命令
命令功能：可以对选择的对象作镜像处理，生成 两个相对镜像线完全对称的对象，原始对象可以 保留，也可以删除。
命令调用方式：
菜单方式： 【修改】→【镜像】 图标方式： 键盘输入方式： MIRROR
命令调用方式： 菜单方式： 【修改】→【拉长】 图标方式： 键盘输入方式： EXTEND 选择要延伸的对象，按住SHIFT键选择要修的对象， 或[投影（P）/边（E）/放弃（U）]：
选项说明：
（1）选择要延伸的对象 选择需要延伸的对象后，该对象即可延伸到作为边界的对象上。 并且AutoCAD连续提示： 选择要延伸的对象，按住SHIFT键选择要修的对象，或[投影 （P）/边（E）/放弃（U）]： 可以继续选择需要延伸的对象，如果不再选择，按回车键或右 键确认即可结束延伸命令。
操作步骤：
命令：MIRROR 选择对象：选取某一个或几个对象后，AutoCAD继续
提示： 指定镜像线的第一点：拾取镜像线上A点。 指定镜像线的第二点：拾取镜像线上B点。AutoCAD
继续提示： 是否删除对象？[是（Y）/否（N）]〈N〉： 默认选项为“否（N）”，按回车键或者右键确认即
可以继续选择需要移动的对象，如果不再选择，按回车键或 右键确认即可。AutoCAD继续提示： 指定基点或位移： 可以拾取移动的起始点。AutoCAD继续提示： 指定位移的第二点或〈用第一点作位移〉： 此时若拾取移动的第二点，则系统将所选对象按第一点和第 二点之间的距离和两点连线方向作为位移进行移动；如果直 接按回车键，则系统会将第一点的各坐标分量作为位移来移 动对象。
4. 缩放命令
命令功能：将所选对象按比例放大或缩小。 命令调用方式：
菜单方式： 【修改】→【缩放】 图标方式： 键盘输入方式：SCALE
操作步骤 ： 命令： SCALE 选择对象：
选择要缩放的图形对象。AutoCAD继续提示： 选择对象：
可以继续选择需要缩放的图形对象，如果不再选择，按回车键 或右键确认即可。AutoCAD继续提示： 指定基点： 拾取某一点为缩放基点。AutoCAD继续提示： 指定比例因子或[参照（R）]： 各选项说明如下： （1）指定比例因子 比例因子就是缩放的系数，比例因子大于1时将放大对象，比 例因子大于0小于1时将缩小对象。输入比例因子后按回车键或 右键确认,结束缩放操作。
在实际图形编辑中，往往要把以上选择方式结合起来使用， 互相补充。
2. 移动命令
命令功能：将一个或多个对象从当前位置 按指定方向平移到一个新位置。
命令调用方式：
菜单方式： 【修改】→【移动】 图标方式： 键盘输入方式： MOVE
1
操作步骤 ： 命令： MOVE 选择对象：
选取要移动的对象 。AutoCAD继续提示： 选择对象：
选择对象，用于同一组对象进行多次编辑。 6．移去（Remove）：在选择集中移出对象，每选中一个选择
集中的对象，该对象就被移出选择集。
（重点掌握）
选择对象的方法:
（重点掌握）
7．添加（Add）：加入选择对象方式。使用移去选项后，再 进入选择对象的操作。
8．返回（Undo）：取消选择方式。此选项允许用户逐步从 选择集中移出对象，移出顺序与选择顺序相反。
（2）参照（R） 选择该选项后，AutoCAD继续提示： 指定参照长度： 可以输入一个参照长度值，或者用光标直接拾取两点。
AutoCAD继续提示： 指定新长度： 可以输入一个新长度值，或者拖动光标确定缩放的新尺寸。系
统自动以新长度值除以参照长度值作为比例因子对图形进行缩 放。
必须注意的是：在缩放对象时，如果其中含有尺寸标注，只要在选择对象 时将尺寸标注一起选中，则在缩放操作完成之后能自动修正其尺寸数值。
剪的对象。在两个或更多相交对象中，先选一个或若干对象作 为边界，再选其它对象作为被切对象，则被切对象在与边界交 点处被切断，靠近选择点的部分被切除。 （１） 要修剪的对象：指定待修剪对象。AutoCAD重复修剪 对象的提示，所以可以修剪多个对象。 （2）栏选（F）：是用鼠标画直线拉框，选择要修剪的对象。 （3）窗交（C）：用鼠标从左向右或从右向左拉框，把要修剪 对象包含在窗口选择框中。
第三章 二维图形编辑命令
二维图形编辑命令
1.删除命令 2.移动命令 3.旋转命令 4.缩放命令 5.复制命令 6.镜像命令 7.偏移命令 8.修剪命令 9.延伸命令 10.圆角命令
11.倒角命令 12.阵列命令 13.打断、合并命令 14.分解、打断于点和拉伸命
令 15.拉长命令 16.对齐命令 17.对象特性命令 18. 特性匹配命令 19.多线的修改 20.多段线的修改
5. 复制对象命令
命令功能：可以在当前图形中复制单个或多个对象， 而且可以在图形文件间或图形文件与其它应用程序间 进行复制。
命令调用方式： 菜单方式： 【修改】→【复制】 图标方式： 键盘输入方式：果以回车键确定位移的第二 点，则AutoCAD 将基点的坐标作为复制的相对位 移。即已拾取的基点坐标或是输入的基点坐标作 为相对位移量。
（ 5）放弃（U） 在延伸对象过程中可以随时使用该选项取消上一次的操作。
4
注意事项： （1）选择要延伸的对象时，应将拾取框靠近延伸边界的那
一端来选择实体目标。 （2）延伸命令可以用于延伸尺寸标注，并且操作完成后能
自动修正其尺寸值。 （3）直线可以延伸到切点。 （4）如果选择了多个边界，那么拾取要延伸的对象后，被
选项说明：
（1）选择第一个对象： 此时用点选方式拾取第一个对象。AutoCAD继续提示： 选择第二个对象： 在此提示下选择要和第一个对象构造圆角的另一个对象， AutoCAD按当前设置值对它们进行圆角处理。
（2）多段线（P） 该选项可实现对二维多段线构造圆角。AutoCAD继续提示： 选择二维多段线：
注意：对于一个多段线对象而言，圆角的半径必须一致。
（3）半径（R）
该选项用以确定圆角半径。特别要注意：在构造圆角时，一般需 先响应此项重新指定圆角半径，AutoCAD提示： 指定圆角半径〈10.0000〉：输入圆角半径后，按回车键或右键确 认，AutoCAD继续提示：选择第一个对象或[多段线（P）/半径 （R）/修剪（T）]：可以继续选择要构造圆角的对象。 （4）修剪（T）
8. 修剪命令
命令功能：将所选对象的一部分切断或切除。 命令调用方式：
菜单方式： 【修改】→【修剪】 图标方式： 键盘输入方式： TRIM
选择要修剪的对象，或[栏选(F)/ [窗交(C)/ [投影(P)/ 边(E)/[删除(R)]/放弃(U)]：
3
选项说明： 当AutoCAD提示选择剪切边时，按↙键，然后即可选择待修
1．点选：用光标点取要选择的对象。 2．W窗口选（Window）：选窗口对角两点形成窗口，则窗口
内所围对象被选中。图形有任何一部分在窗外都不能被选中。 3．C窗口选（Crossing）：选窗口对角两点形成窗口，则窗口内
所围对象被选中。只要图形有任何一部分在窗内均被选中。 4．最后图元（Last）：选中最后一个绘图命令操作的对象。 5．前选择集（Previous）：将上一次选取的对象作为本命令的
1. 删除命令
命令功能：删除图形中的所选对象。 命令调用方式：
菜单方式： 【修改】→【删除】 图标方式： 键盘输入方式： ERASE
AutoCAD具有高效的图形的编辑功能，可以对图形进行删 除、修改、复制等操作。许多图形编辑命令都要求用户选 择要执行的对象，AutoCAD提供的选择对象的方法有：
