AutoCAD 基本编辑命令.ppt
常用的选择对象的方法有：
点选及多重点选、W窗口方式、C交叉窗口方式、 任意多边形WP（CP）选择对象、画折线选择对象F、 全部（ALL）方式、移出（R）方法、加入（ADD）方式、 撤消（U）方式、等。
⑴、用拾取框选择单个实体
执行某个编辑命令，要求选择编辑对象，十字光标被一个 小正方形拾取框所取代。最简单的办法是用拾取框直接点 取对象，选择目标后，组成实体的边界轮廓线由原先的实 线变成虚线，明显地和未选择的实体区分开来。 注意：利用拾取框一般地说只可选择单个实体。
选择模式及夹点大小的设置
打开【工具】/ 【选项】，或者在 状态栏任一位置右 键，打开快捷菜单 中的【选项】，打 开【选项】对话框， 进行选择模式及夹 点大小的设置。
●创建选择集模式：
▲先选择后执行：首先选择要进行编辑的实体目标，然后再执行 小正方形，称之为“夹持点”。
⑷、栏选方式(Fence)：
在“选择对象”提示语句后输入F，可执行此命令。此时就像 绘制直线一样，左键单击一点，然后移动鼠标至第二点，单击， 该折线穿越的所有对象将被选中，而且各段折线可以相交。
⑸、全选方式（All）
在“选择对象”提示语句后输入 ALL，可执行此命令,它用于 快速选取屏幕上的所有对象包括处于冻结或锁定图层中的对 象。
⑵、窗口方式和交叉方式
矩形选择框方式来选择多个实体。矩形选择框方式又包括 窗口方式和交叉方式，两者既有联系又有区别。
▲ Window 方 式 ： 在 “选择对象”提示下， 单击鼠标选择第一对角 点，从左向右移动鼠标 至适当位置，再单击鼠 标，即可看到绘图区内 出现一个实线的矩形。 只有全部被包含在该选 择框中的实体目标才被 选中。
命令执行方式
技巧：使用属性拷贝命 令时选择目标管理实体 时，可以用窗选或交选 择方式，但选择作为属 性源的实体，只需采用 拾取方式。
二维图形编辑命令-经典autocad课件
中文版A
5,复制 作用:将多个对象复制到指定位置. 作用:将多个对象复制到指定位置. 命令的输入方式: 命令的输入方式: Command: Command: COPY (CP)↙ 下拉菜单: 下拉菜单:MODIFY→ Copy 工具栏 执行该命令后,提示选择对象, 执行该命令后,提示选择对象,可用指定复制基点或距离 的方式与多重复制(M)的方式进行复制. (M)的方式进行复制 的方式与多重复制(M)的方式进行复制. 注意:若是有规则的多次复制可用阵列命令; 注意:若是有规则的多次复制可用阵列命令;无规则的多 次复制可用复制命令中的(M). 次复制可用复制命令中的(M).
中文版AutoCAD 2005实用培训教程 中文版AutoCAD 2005实用培训教程
7,偏移 命令的输入方式: 命令的输入方式: Command: 1,Command: OFFSET ↙ 下拉菜单: 2,下拉菜单: MODIFY→POLUGON 3,工具栏: 工具栏: 执行OFFSET命令后,系统提示: OFFSET命令后 执行OFFSET命令后,系统提示:键入偏移的距离或指定某 在提示选择目标时,只能以点的方式选择. 点; 在提示选择目标时,只能以点的方式选择. 此命令是在绘图时用的较多的命令,掌握此命令的用法, 此命令是在绘图时用的较多的命令,掌握此命令的用法, 可大大提高绘图速度. 可大大提高绘图速度.
中文版AutoCAD 2005实用培训教程 中文版AutoCAD 2005实用培训教程
12,拉伸 12, 作用:用于将图样拉伸或压缩一定的值. 作用:用于将图样拉伸或压缩一定的值. 命令的输入方式: 命令的输入方式: Command: Command: STRETCH (S)↙ 下拉菜单: 下拉菜单:MODIFY→ Stretch 工具栏: 工具栏: 执行命令后,提示用交叉窗口选择对象, 交叉窗口选择对象 执行命令后,提示用交叉窗口选择对象,然后指定基点或 拉伸的距离. 拉伸的距离.
市政工程CAD课件PPT第3章 常用编辑与修改命令
市政工程CAD 3
《市政工程CAD》编写组
第3章 常用编辑与修改命令
知识点
基础知识：基本编辑与修改命令的功能与操作步骤、夹 点编辑功能和视图缩放与图形显示命令。 重点知识：基本编辑与修改命令的快捷键操作、对象信 息查询命令。 熟记常用编辑与修改命令的快捷键或自定义的快捷键。 熟练运用常用编辑与修改命令进行图形对象的修改。 熟练运用对象信息查询命令进行图形对象的信息查询。
打开快速选择对话框的方法如下：
在工具菜单上单击快速选择
； 。
在对象特性工具栏上单击该按钮 在命令行输入QSelect。
用上述任一种方法后，AutoCADቤተ መጻሕፍቲ ባይዱ打开如图3.3所示的快 速选择对话框。
5
《市政工程CAD》编写组
图3.3 快速选择对话框
《市政工程CAD》编写组
6
3.1.2 删除ERASE
《市政工程CAD》编写组
3.1.5 偏移OFFSET 命令的调用方式如下： 命令行：输入快捷命令O↙。 单击修改工具栏上的 按钮。 下拉菜单：【修改】→【偏移】。 启动命令后，命令行提示如下： 命令: _offset 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <10.0000>: （默认选项为输入偏移距离值。当前值为10）
3.1.4 镜像MIRROR 命令的调用方式如下： 命令行：输入快捷命令MI↙。 单击修改工具栏上的 按钮。 下拉菜单：【修改】→【镜像】。 启动命令后，命令行提示如下： 命令: MIRROR 选择对象: 指定对角点: 找到 4 个（选择需要镜像复制 的对象。当前已选择4个对象） 选择对象:（可继续选择对象，若选择完毕则单击右键 确认） 指定镜像线的第一点:（指定第一点） 指定镜像线的第二点:（指定第二点） 要删除源对象吗？[是(Y)/否(N)] <N>:（用于确定镜像 复制后源对象是否保留。默认选项为N，即保留源对象； 9 输入Y并确认，则删除源对象）
《市政工程CAD》编写组
第3章 常用编辑与修改命令
知识点
基础知识：基本编辑与修改命令的功能与操作步骤、夹 点编辑功能和视图缩放与图形显示命令。 重点知识：基本编辑与修改命令的快捷键操作、对象信 息查询命令。 熟记常用编辑与修改命令的快捷键或自定义的快捷键。 熟练运用常用编辑与修改命令进行图形对象的修改。 熟练运用对象信息查询命令进行图形对象的信息查询。
打开快速选择对话框的方法如下：
在工具菜单上单击快速选择
； 。
在对象特性工具栏上单击该按钮 在命令行输入QSelect。
用上述任一种方法后，AutoCADቤተ መጻሕፍቲ ባይዱ打开如图3.3所示的快 速选择对话框。
5
《市政工程CAD》编写组
图3.3 快速选择对话框
《市政工程CAD》编写组
6
3.1.2 删除ERASE
《市政工程CAD》编写组
3.1.5 偏移OFFSET 命令的调用方式如下： 命令行：输入快捷命令O↙。 单击修改工具栏上的 按钮。 下拉菜单：【修改】→【偏移】。 启动命令后，命令行提示如下： 命令: _offset 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <10.0000>: （默认选项为输入偏移距离值。当前值为10）
3.1.4 镜像MIRROR 命令的调用方式如下： 命令行：输入快捷命令MI↙。 单击修改工具栏上的 按钮。 下拉菜单：【修改】→【镜像】。 启动命令后，命令行提示如下： 命令: MIRROR 选择对象: 指定对角点: 找到 4 个（选择需要镜像复制 的对象。当前已选择4个对象） 选择对象:（可继续选择对象，若选择完毕则单击右键 确认） 指定镜像线的第一点:（指定第一点） 指定镜像线的第二点:（指定第二点） 要删除源对象吗？[是(Y)/否(N)] <N>:（用于确定镜像 复制后源对象是否保留。默认选项为N，即保留源对象； 9 输入Y并确认，则删除源对象）
《cad教学课件》03 第三章 选择与编辑二维图形对象-PPT文档资料52页
创建对象编组 修改编组
2.5.1 创建编组
当用户需要对图形中的几个对象同时进行编辑 时，可将这几个对象进行编组。
键入group命令，打开 “对象编组”对话框；
在“编组标识”选项组中，设置编组的名称和说明 内容，然后单击“创建编组”选项组中的“新建” 按钮，对话框将暂时关闭。将绘图区域中除中心内 侧圆形外的对象选中，按<Enter>键，返回对话框；
二、选择对象
2.1 概述
在对图形进行编辑操作之前，首先需要选择要 编辑的对象。AutoCAD用虚线亮显所选的对 象，这些对象就构成选择集。选择集可以包含 单个对象，也可以包含复杂的对象编组。
选择对象的方法 过滤选择 快速选择 使用编组
2.2 选择对象的方法
在命令行输入SELECT命令，按Enter键， 并且在命令行的“选择对象:”提示下输入 “？”，将显示如下的提示信息。
单击“确定”按钮，完成编组的创建。
2.5.2 修改编组
创建了编组之后，若想要进行分解编组、在编组 中添加或删除对象等操作，可再次通过“对象编 t;键，打开的“对象 编组”对话框；
在“修改编组”选项组中包含了多个修改编组的命令， 在“编组名”列表中选择创建的编组，然后单击“删 除”按钮，可暂时关闭对话框，在绘图区域中选择要 从编组中删除的圆形对象，按<Enter>键返回对话框；
** 比例缩放 ** 指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/
拉伸对象 移动对象 旋转对象 缩放对象 镜像对象
3.1 概述
有关夹点的控制，用户可根据实际需要另行设置，例如改 变夹点默认的颜色，以及夹点的大小尺寸等。有关夹点的 控制选项都在“选项”对话框的“选择”选项卡中，执行 “工具”→“选项”命令，打开“选项”对话框。在该对 话框中选择“选择集”标签，进入“选择集”选项卡，如 图4-52所示。
2.5.1 创建编组
当用户需要对图形中的几个对象同时进行编辑 时，可将这几个对象进行编组。
键入group命令，打开 “对象编组”对话框；
在“编组标识”选项组中，设置编组的名称和说明 内容，然后单击“创建编组”选项组中的“新建” 按钮，对话框将暂时关闭。将绘图区域中除中心内 侧圆形外的对象选中，按<Enter>键，返回对话框；
二、选择对象
2.1 概述
在对图形进行编辑操作之前，首先需要选择要 编辑的对象。AutoCAD用虚线亮显所选的对 象，这些对象就构成选择集。选择集可以包含 单个对象，也可以包含复杂的对象编组。
选择对象的方法 过滤选择 快速选择 使用编组
2.2 选择对象的方法
在命令行输入SELECT命令，按Enter键， 并且在命令行的“选择对象:”提示下输入 “？”，将显示如下的提示信息。
单击“确定”按钮，完成编组的创建。
2.5.2 修改编组
创建了编组之后，若想要进行分解编组、在编组 中添加或删除对象等操作，可再次通过“对象编 t;键，打开的“对象 编组”对话框；
在“修改编组”选项组中包含了多个修改编组的命令， 在“编组名”列表中选择创建的编组，然后单击“删 除”按钮，可暂时关闭对话框，在绘图区域中选择要 从编组中删除的圆形对象，按<Enter>键返回对话框；
** 比例缩放 ** 指定比例因子或 [基点(B)/复制(C)/放弃(U)/参照(R)/
拉伸对象 移动对象 旋转对象 缩放对象 镜像对象
3.1 概述
有关夹点的控制，用户可根据实际需要另行设置，例如改 变夹点默认的颜色，以及夹点的大小尺寸等。有关夹点的 控制选项都在“选项”对话框的“选择”选项卡中，执行 “工具”→“选项”命令，打开“选项”对话框。在该对 话框中选择“选择集”标签，进入“选择集”选项卡，如 图4-52所示。
《cad讲义教程教案》课件
《CAD讲义教程教案》PPT课件第一章：CAD软件概述1.1 CAD软件的发展历程1.2 CAD软件的应用领域1.3 CAD软件的基本功能1.4 CAD软件的安装与启动第二章：CAD界面及基本操作2.1 CAD软件界面介绍2.2 文件操作2.3 视图操作2.4 图层操作2.5 绘图辅助工具第三章：二维绘图基础3.1 坐标系与坐标输入3.2 基本绘图命令3.3 图形编辑命令3.4 文本标注与编辑3.5 尺寸标注与编辑第四章：三维绘图基础4.1 三维坐标系4.2 三维绘图命令4.3 三维图形编辑4.4 三维标注与尺寸4.5 三维模型渲染与输出第五章：CAD软件的高级应用5.1 参数化设计5.2 块与组5.3 动态块5.4 族创建与使用5.5 碰撞检测与仿真《CAD讲义教程教案》PPT课件第六章：建筑设计基础6.1 建筑设计流程与原则6.2 建筑平面图绘制6.3 建筑立面图绘制6.4 建筑剖面图绘制6.5 建筑模型创建与渲染第七章：结构工程设计7.1 结构工程设计概述7.2 柱、梁、板绘制技巧7.3 结构框架模型创建7.4 结构施工图绘制7.5 结构分析与模拟第八章：给排水工程设计8.1 给排水工程设计概述8.2 管道线路绘制8.3 阀门、水泵等设备绘制8.4 给排水系统图绘制8.5 给排水施工图绘制与分析第九章：电气工程设计9.1 电气工程设计概述9.2 电气设备绘制9.3 电气线路绘制9.4 电气系统图绘制9.5 电气施工图绘制与解读第十章：CAD软件的协同与共享10.1 团队协作概述10.2 项目共享与协作10.3 云存储与远程协作10.4 数据交换与兼容性10.5 CAD软件在协同设计中的应用案例《CAD讲义教程教案》PPT课件第十一章：机械设计基础11.1 机械设计流程与原则11.2 零件图绘制11.3 装配图绘制11.4 爆炸图与轴测图11.5 机械模型创建与渲染第十二章：CAD软件在电子电路中的应用12.1 电子电路设计概述12.2 电路原理图绘制12.3 PCB设计基础12.4 电子元件封装与库创建12.5 电子电路仿真与测试第十三章：CAD软件在土木工程中的应用13.1 土木工程设计概述13.2 地形图绘制与分析13.3 道路与桥梁设计13.4 地下管线设计与分析13.5 土木工程模型创建与模拟第十四章：CAD软件在制造业中的应用14.1 制造业设计概述14.2 模具设计基础14.3 零件加工与制造14.4 生产线布局与仿真14.5 制造业案例分析与实践第十五章：CAD软件的技巧与优化15.1 提高绘图效率的技巧15.2 常用快捷键与命令15.3 个性化设置与界面优化15.4 文件管理与维护15.5 CAD软件故障排除与解决方案重点和难点解析本文主要介绍了《CAD讲义教程教案》的内容，包括CAD软件概述、界面及基本操作、二维绘图基础、三维绘图基础、高级应用、建筑设计、结构工程设计、给排水工程设计、电气工程设计、协同与共享、机械设计、电子电路应用、土木工程应用、制造业应用以及CAD软件的技巧与优化等十五个章节。
cad软件工程制图课件教案教学设计AutoCAD建筑园林室内教程第3章二维绘制命令
图3-3 构造线
图3-4 构造线辅助绘制三视图
3.2 圆类命令
圆类命令主要包括“圆”、“圆弧”、“圆环”、 “椭圆”以及“椭圆弧”命令，这几个命令是 AutoCAD中最简单的曲线命令。
3.2.1 圆 1．执行方式
命令行：CIRCLE（快捷命令：C）。 菜单栏：选择菜单栏中的“绘图”→“圆”命令。 工具栏：单击“绘图”工具栏中的“圆”按钮 。
图3-1所示标高符号。
图Hale Waihona Puke -1 标高符号图3-2 动态输入
绘制步骤： 命令: _line 指定第一点: 100,100↙（1点） 指定下一点或 [放弃(U)]: @40,-135↙ 指定下一点或 [放弃(U)]: u↙（输入错误，取消上次操作） 指定下一点或 [放弃(U)]: @40<-135↙（2点，也可以按下状
同内外径的圆环 按<Enter>、<space>键或右击，结束命令，如图3-8（a）所示。
3．选项说明
（1）若指定内径为零，则画出实心填充圆，如图3-8（b）所示。 （2）用命令FILL可以控制圆环是否填充，具体方法如下。 命令: FILL↙ 输入模式 [开(ON)/关(OFF)] <开>:（选择“开”表示填充，选择
第3章 二维绘制命令
二维图形是指在二维平面空间绘制的图形， AutoCAD提供了大量的绘图工具，可以帮助用户完 成二维图形的绘制。用户利用AutoCAD提供的二维 绘图命令，可以快速方便地完成某些图形的绘制。 本章主要介绍直线、圆和圆弧、椭圆与椭圆弧、 平面图形和点的绘制。
3.1 直线类命令
直线类命令包括直线段、射线和构造线。这几个 命令是AutoCAD中最简单的绘图命令。
3.1.1 直线段 1．执行方式
第3章绘制二维图形(建筑CAD教材课件)
• 结果如3-2所示。
3-2
• 3. 绘制内部轮廓线。
• 床头柜上面有多条平行线，偏移距离值分别为：30、33、63、66，
• 选择下拉菜单【修改】|【偏移】选项，命令行提示如下：
• 命令: _offset
//激活偏移命令
• 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
• 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 30 移距离值30
//输入第一个角点 • 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @450,290
//输入第二个角点，完成枕头内部图形绘制，完成双人床初步图形，绘 制结果如图3-6所示。
3-6
• 4. 使用镜像命令，绘制另一个枕头。
• 选择下拉菜单【修改】|【镜像】选项，命令行提示如下：
• 命令: _mirror
//激活旋转命令
• UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
• 选择对象: 指定对角点: 找到 13 个 选取全部对象
//窗口
• 选择对象:
//回车
• 指定基点:
//捕捉左边线的中点
• 指定旋转角度，或 [复制(C)/参照(R)] <0>: 180
//输入角度180 º
• 双人床完成效果如图3-11所示。
• 绘制双人床轮廓
• 单击下拉菜单【绘图】|【矩形】选项，命令行提示如下：
• 命令: _rectang
//激活矩形命令
• 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f //选取圆角选项
• 指定矩形的圆角半径 <0.0000>: 37.5 //输入圆角半径值37.5
二维图形的编辑三ppt课件
3 比例缩放：
该命令可以使对象相对于基点按照比例放大或缩小。 ★启动命令的方法：菜单栏：[修改]—[缩放]
命令行：Scale 工具栏：[修改]工具栏上的图标
★执行命令后命令行提示说明： 命令: Scale 选择对象：选择要缩放的对象 选择对象：继续选择对象，或按下回车键结束选择对象 指定基点：
指定比例因子或[参照(R)：
★注：放大：比例因子大于1
源
缩小：比例因子大于0小于1
对 象
新 对 象
基点
Hale Waihona Puke 4我爱祖国，但用的是奇异的爱情！
拉伸：
该命令可以使对象按照指定的矢量方向变形对象。
★启动命令的方法：菜单栏：[修改]—[拉伸] 命令行：Stretch 工具栏：[修改]工具栏上的图标
★执行命令后命令行提示说明： 命令:Stretch 选择对象：选择要拉伸的对象 选择对象：继续选择对象，或按下回车键结束选择对象 指定基点或位移： ★注意：
他端点保持不变。
6
我爱祖国，但用的是奇异的爱情！
分解：
该命令可以使整体对象分解为单独的对象。
★启动命令的方法：菜单栏：[修改]—[分解] 命令行：Explode 工具栏：[修改]工具栏上的图标
★执行命令后命令行提示说明： 命令: Explode 选择对象：选择要分解的对象 选择对象：继续选择对象，或按下回车键结束选择对象 ★注意：
1、该命令可以分解图块、多线、多段线、矩形、多边形、圆环、面 域、多行文字、尺寸标注、三维实体和三维网络等。
2、分解对象可能会引起对象颜色、线型和线宽的改变。
我爱祖国，但用的是奇异的爱情！
练习
将二人沙发编辑成三人沙发和单人沙发，再编辑 成一套沙发组合。
该命令可以使对象相对于基点按照比例放大或缩小。 ★启动命令的方法：菜单栏：[修改]—[缩放]
命令行：Scale 工具栏：[修改]工具栏上的图标
★执行命令后命令行提示说明： 命令: Scale 选择对象：选择要缩放的对象 选择对象：继续选择对象，或按下回车键结束选择对象 指定基点：
指定比例因子或[参照(R)：
★注：放大：比例因子大于1
源
缩小：比例因子大于0小于1
对 象
新 对 象
基点
Hale Waihona Puke 4我爱祖国，但用的是奇异的爱情！
拉伸：
该命令可以使对象按照指定的矢量方向变形对象。
★启动命令的方法：菜单栏：[修改]—[拉伸] 命令行：Stretch 工具栏：[修改]工具栏上的图标
★执行命令后命令行提示说明： 命令:Stretch 选择对象：选择要拉伸的对象 选择对象：继续选择对象，或按下回车键结束选择对象 指定基点或位移： ★注意：
他端点保持不变。
6
我爱祖国，但用的是奇异的爱情！
分解：
该命令可以使整体对象分解为单独的对象。
★启动命令的方法：菜单栏：[修改]—[分解] 命令行：Explode 工具栏：[修改]工具栏上的图标
★执行命令后命令行提示说明： 命令: Explode 选择对象：选择要分解的对象 选择对象：继续选择对象，或按下回车键结束选择对象 ★注意：
1、该命令可以分解图块、多线、多段线、矩形、多边形、圆环、面 域、多行文字、尺寸标注、三维实体和三维网络等。
2、分解对象可能会引起对象颜色、线型和线宽的改变。
我爱祖国，但用的是奇异的爱情！
练习
将二人沙发编辑成三人沙发和单人沙发，再编辑 成一套沙发组合。
AutoCAD机械制图实例教程第3章 二维编辑命令
• 命令行：MIRROR • 菜单：“修改”→“镜像” • 工具栏：“修改”→“镜像”功能区：“常 用”→“修改”→“镜像”
3.3.3 偏移命令
• 命令行：OFFSET • 菜单：“修改”→“偏移” • 工具栏：“修改”→“偏移”功能区：“常 用”→“修改”→“偏移”
3.3.4 阵列命令
• 命令行：ARRAY • 菜单：“修改”→“阵列”→“矩形阵列”或 “环形阵列”或“路径阵列” • 工具栏：“修改”→“矩形阵列”“或路径 阵列”或“环形阵列”功能区：“常 用”→“修改”→“矩形阵列”或“环形阵列” 或“路径阵列”
• 工具栏：“修改”→“打断于点” • 功能区：“常用”→“修改”→“打断于点”
3.4.15 光顺曲线
• 命令行：BLEND • 菜单：修改→光顺曲线 • 工具栏：修改→光顺曲线
3.5 对象特性修改命令
• 在编辑对象时，还可以对图形对象本身的 某些特性进行编辑，从而方便地进行图形 绘制。
3.5.1 钳夹功能
• 单击“绘图”工具栏 中的“圆”命令，以 适当半径绘制4个圆。 • 单击菜单栏中的“绘 图”→“圆”→“相切” 命令，绘制使两圆相 切。 • 系统自动将圆2向左移 动与圆1相切。
3.3.5 旋转命令
• 命令行：ROTATE • 菜单：“修改”→“旋转” • 快捷菜单：选择要旋转的对象，在绘图区 域右击鼠标，从打开的快捷菜单选择“旋 转”。 • 工具栏：“修改”→“旋转”功能区：“常 用”→“修改”→“旋转”
3.3.6 实例——绘制曲柄
• 利用“图层”命令设 置图层：“中心线” 图层 • 将“中心线”图层设 置为当前图层，利用 “直线”绘制中心线， • 利用“偏移”命令绘 制另一条中心线， • 转换到“粗实线”图 层，利用“圆”命令 绘制图形轴孔部分，
3.3.3 偏移命令
• 命令行：OFFSET • 菜单：“修改”→“偏移” • 工具栏：“修改”→“偏移”功能区：“常 用”→“修改”→“偏移”
3.3.4 阵列命令
• 命令行：ARRAY • 菜单：“修改”→“阵列”→“矩形阵列”或 “环形阵列”或“路径阵列” • 工具栏：“修改”→“矩形阵列”“或路径 阵列”或“环形阵列”功能区：“常 用”→“修改”→“矩形阵列”或“环形阵列” 或“路径阵列”
• 工具栏：“修改”→“打断于点” • 功能区：“常用”→“修改”→“打断于点”
3.4.15 光顺曲线
• 命令行：BLEND • 菜单：修改→光顺曲线 • 工具栏：修改→光顺曲线
3.5 对象特性修改命令
• 在编辑对象时，还可以对图形对象本身的 某些特性进行编辑，从而方便地进行图形 绘制。
3.5.1 钳夹功能
• 单击“绘图”工具栏 中的“圆”命令，以 适当半径绘制4个圆。 • 单击菜单栏中的“绘 图”→“圆”→“相切” 命令，绘制使两圆相 切。 • 系统自动将圆2向左移 动与圆1相切。
3.3.5 旋转命令
• 命令行：ROTATE • 菜单：“修改”→“旋转” • 快捷菜单：选择要旋转的对象，在绘图区 域右击鼠标，从打开的快捷菜单选择“旋 转”。 • 工具栏：“修改”→“旋转”功能区：“常 用”→“修改”→“旋转”
3.3.6 实例——绘制曲柄
• 利用“图层”命令设 置图层：“中心线” 图层 • 将“中心线”图层设 置为当前图层，利用 “直线”绘制中心线， • 利用“偏移”命令绘 制另一条中心线， • 转换到“粗实线”图 层，利用“圆”命令 绘制图形轴孔部分，
AutoCAD课件第3章 二维编辑命令
3.2.2 恢复命令
❖ 若不小心误删除了图形，可以使用恢复命令OOPS 恢复误删除的对象。
❖ 【执行方式】 ❖ 命令行：OOPS或U ❖ 工具栏：“标准”工具栏→“放弃” 或“快速访问”
工具栏→“放弃”快捷键：CTRL+Z ❖ 【操作步骤】 ❖ 在命令窗口的提示行上输入OOPS，回车。
3.2.3 清除命令
的对象，也选中与矩形窗口边界相交的对象。 ❖ （5）框（BOX） ❖ 使用时，系统根据用户在屏幕上给出的两个对角点的位置而自动引用
“窗口”或“窗交”选择方式。若从左向右指定对角点，为“窗口”方 式；反之，为“窗交”方式。 ❖ （6）全部（ALL） ❖ 选取图面上所有对象。
❖ （7）栏选（F） ❖ 用户临时绘制一些直线，这些直线不必构成封闭图形，凡是与这些直线
相交的对象均被选中。 ❖ （8）圈围（WP） ❖ 使用一个不规则的多边形来选择对象。根据提示，用户顺次输入构成多
边形所有顶点的坐标，直到最后用回车作出空回答结束操作，系统将自 动连接第一个顶点与最后一个顶点形成封闭的多边形。凡是被多边形围 住的对象均被选中（不包括边界）。 ❖ （9）圈交（CP） ❖ 类似于“圈围”方式，在提示后键入CP，后续操作与WP方式相同。区 别在于：与多边形边界相交的对象也被选中。 ❖ （10）编组（G） ❖ 使用预先定义的对象组作为选择集。事先将若干个对象组成组，用组名 引用。 ❖ （11）添加（A） ❖ 添加下一个对象到选择集。也可用于从移走模式（Remove）到选择模 式的切换。

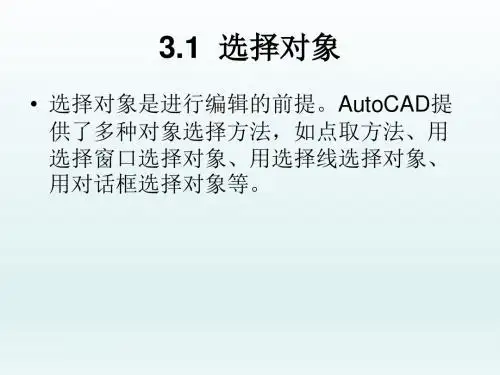

3.1 选择对象
❖ 选择对象是进行编辑的前提。AutoCAD提供了多种 对象选择方法，如点取方法、用选择窗口选择对象、 用选择线选择对象、用对话框选择对象等。
❖ AutoCAD 2012提供两种途径编辑图形。 ❖ 1．先执行编辑命令，然后选择要编辑的对象。 ❖ 2．先选择要编辑的对象，然后执行编辑命令。
