工艺管道施工图识读

供排水管道识图1.管道施工图分为给排水、采暖、动力、化工工艺和自控仪表管道施工图。

2.给排水施工图可分为室内给排水施工图与室外给排水施工图两大类，它们一般都由基本图和详图组成。

基本图包括管道平面布置图、剖面图、系统轴测图（又称透视图）、原理图及说明等；详图表明各局部的详细尺寸及施工要求。

3.室内给排水施工图主要包括平面图、系统图和详图。

4.室外给排水施工图主要包括管道总平面图、纵断面图和详图。

5.室内给水系统：进户管－干管－立管－支管－用水设备。

6.室内排水系统：用水设备排水口－存水弯（或支管）－干管－立管－总管－室外下水井。

7.给排水管道布置纵横交叉，在平面图上难以表明它们的空间走向，所以常用轴测投影的方法画出管道系统的立面布置图，用以表明各管道的空间布置状况。

这种图称为管道系统轴测图，简称管道系统图。

在绘制管道系统图时，要根据各层的平面布置绘制；识读管道系统图时，应把系统图和平面图对照进行识读。

8.室内给排水平面图表示建筑物内的给水和排水工程内容，室内与室外的分界给水工程以进口处的阀门为界，排水工程以室外第一个排水检查井为界。

9.平面图表明了给排水管道及设备的平面布置，主要包括干管、支管、立管的平面位置，管口直径尺寸及各立管的编号，各管道零件（如阀门、清扫口等）的平面位置，给水进户管和污水排出管的平面位置及与室外给排水管网的相互关系。

10.系统图分为给水系统和排水系统两大部分，它是用轴测投影的方法来表示给排水管道系统的上、下层之间，前后、左右之间的空间关系的。

在系统图中，除注有各管径尺寸及主管编号外，还注有管道的标高和坡度。

识图时必须将平面图和系统图结合起来看，互相对照阅读，才能了解整个排水系统的全貌。

11.管道安装施工图包括平面图、系统图、施工详图、流程图、设计说明、主要材料。

12.系统图表明走向、管径、阀门、标高和与设备连接点及标高。

13.看供水图纸的顺序从引入管开始沿水流方向干管-立管-支管，排水是一般按卫生器具或排水设备的存水弯、器具排水管、-横支管-立管-干管-排水口。

给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。

对这些图纸进行识读，需要具备一定的技术知识和经验。

下面将从几个方面介绍排水工程施工图的识读方法。

一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。

了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。

2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。

3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。

施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。

二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。

施工单位需要根据这些信息确定施工方法和工艺。

2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。

3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。

三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。

2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。

通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

第七节 工业管道施工图一、概 述管道工程中的动力管道、锅炉管道及化工工艺管道主要是用来把单个机械设备或车间连接成完整的生产工艺系统，对于这类管道统称为工业管道。

由于是生产工艺系统中的管道，所以也称工艺管道。

但确切地说，工艺管道是指直接为产品生产输送各种物料介质的管道，因此，也叫物料管道。

在化工、石油、化纤等工业中，按生产工艺流程的要求，用管道把单个机械设备或装置连接成完整的生产工艺系统，通过一系列的化学反应使原料变为人们需要的产品，这类表达化工生产过程与联系的图样称为化工工艺管道图，它包括工艺流程图、设备布置图和管路布置图等。

化工工艺管道施工图属化工、机电安装工程的范畴，它的设计与施工是按照化工、机电安装工程中的有关技术规范和操作规程进行的。

化工工艺管道图在图样类型上可分为基本图和详图两大部分;从图样作用可分为工艺流程图、设备布置图和管路布置图等三部分。

本章着重介绍化工工艺管道图。

二、工业设备图（一）工业设备图的尺寸标注化工设备图尺寸标注一般有四类:l.特性尺寸图7-1 多次旋转的表达方法 图7-2 管口方位图表示设备的主要特性、规格和生产能力等数据，如槽罐直径为Φ5000，容积为135m3。

2.外形尺寸表示设备的总体尺寸，是包装、运输、建筑设计及安装就位时必不可少的数据，如贮罐的高为7m，总宽为筒体外径。

3．装配尺寸表示设备上各个零部件的相对位置，它是制造设备的必要依据。

在贮罐中人孔与筒体的轴向装配位置，扶梯与人孔的相对位置等。

4.安装尺寸表示设备安装在地基上的有关尺寸，根据这些尺寸数据和设备的 重量，可以设计安装该设备所需要的基础大小及基础上地脚螺栓孔的直径和相互位置尺寸。

5.其他尺寸表示设备上零部件的规格尺寸如表示人孔的尺寸，表示液位到管接口的尺寸等。

在化工设备图上选取的尺寸基准，通常有图7-3所示下列几种: （1）设备筒体和封头间的轴线，如图7-3中的a所示。

（2）设备筒体和封头间的环向焊接缝，如图7-3中的b所示。

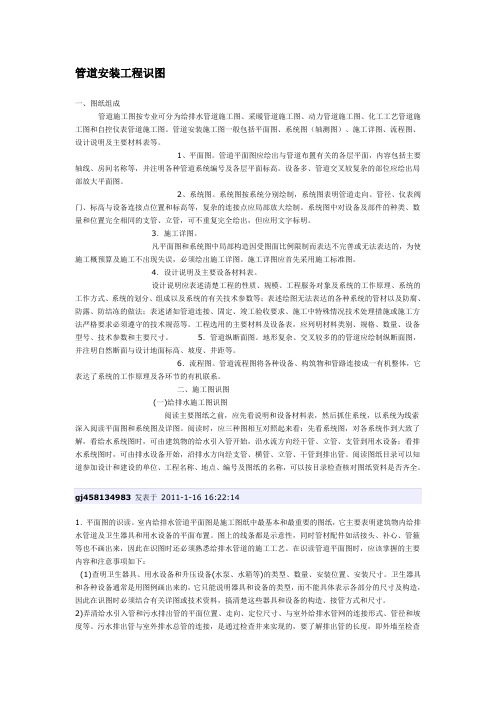

管道安装工程识图一、图纸组成管道施工图按专业可分为给排水管道施工图、采暖管道施工图、动力管道施工图、化工工艺管道施工图和自控仪表管道施工图。

管道安装施工图一般包括平面图、系统图（轴测图）、施工详图、流程图、设计说明及主要材料表等。

1、平面图。

管道平面图应绘出与管道布置有关的各层平面，内容包括主要轴线、房间名称等，并注明各种管道系统编号及各层平面标高。

设备多、管道交叉较复杂的部位应绘出局部放大平面图。

2、系统图。

系统图按系统分别绘制，系统图表明管道走向、管径、仪表阀门、标高与设备连接点位置和标高等，复杂的连接点应局部放大绘制。

系统图中对设备及部件的种类、数量和位置完全相同的支管、立管，可不重复完全绘出，但应用文字标明。

3．施工详图。

凡平面图和系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误，必须绘出施工详图。

施工详图应首先采用施工标准图。

4．设计说明及主要设备材料表。

设计说明应表述清楚工程的性质、规模、工程服务对象及系统的工作原理、系统的工作方式、系统的划分、组成以及系统的有关技术参数等；表述绘图无法表达的各种系统的管材以及防腐、防露、防结冻的做法；表述诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施或施工方法严格要求必须遵守的技术规范等。

工程选用的主要材料及设备表，应列明材料类别、规格、数量、设备型号、技术参数和主要尺寸。

5．管道纵断面图。

地形复杂、交叉较多的的管道应绘制纵断面图，并注明自然断面与设计地面标高、坡度、井距等。

6．流程图。

管道流程图将各种设备、构筑物和管路连接成一有机整体，它表达了系统的工作原理及各环节的有机联系。

二、施工图识图(一)给排水施工图识图阅读主要图纸之前，应先看说明和设备材料表，然后抓住系统，以系统为线索深入阅读平面图和系统图及详图。

阅读时，应三种图相互对照起来看：先看系统图，对各系统作到大致了解，看给水系统图时，可由建筑物的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时，可由排水设备开始，沿排水方向经支管、横管、立管、干管到排出管。

管道工程识图与施工工艺讲义重庆大学继续教育学院建管系王新阳主要内容索引课程内容提要第一部分管道识图第一章管道工程施工图的主要内容管道工程图的画法§１－１管道工程施工图的主要内容一、基本图纸部分一）、图纸目录二）、设计与施工说明三）、主要材料设备表四）、平面图五）、立（剖）面图六）、系统图（轴侧图）二、详图部分一）、节点放大图二）、大样图三）、标准图§１－２管道工程图的制图标准与基本画法一、两个制图标准的简介一）、暖通空调制图标准的简介1、暖通空调制图用线型及线型的用途2、暖通空调制图绘图比例3、暖通空调管道代号4、暖通空调工程水、气管道阀门及附件图例与作用5、风管代号6、风管阀门、附件图例及作用二）、给排水制图标准简介1、给排水工程绘图线型种类及线型用途2、给排水工程常用绘图比例3、给排水工程管道代号4、给排水管道工程常用阀门、附件的图例及用途二、暖卫管道工程施工图的基本画法一）、管子管径的表示方法和在施工图上的标注方法1、钢管管径的表示方法和在施工图上的标注方法2、风管断面尺寸的表示方法和在施工图上的标注方法二）、管道设备安装标高与管道坡度坡向的表示或标注1、管道设备的安装标高2、水管坡度坡向的表示方法三）、管道入口及出口、管道系统及立管的编号1、暖通工程系统的编号2、给排水工程系统入口（引入管）、出口（排出管）及立管的编号四）、管道拐弯（或转向）在施工图上的画法1、管道90°拐弯在施工图上的画法2、管道小于90°拐弯在施工图上的画法五）、管道连接在施工图上的画法1、两根管道垂直相交形成三通连接的画法2、四根管道在平面上垂直相交形成四通连接的画法六）、管道交叉但不连接在施工图上的画法1、平面图上管道交叉但不连接的画法2、立面图上管道交叉但不连接的画法七）、管道重叠在施工图上的画法1、平面图上管道重叠的画法2、立面图上管道重叠的画法第二章管道轴侧图的画法§2－1 管道斜等侧轴侧图的画法一、斜等则空间坐标的建立与三个方向绘制长度的选取一）、斜等则空间坐标的建立二）、斜等则轴则图三个方向绘制长度的选取二、管道斜等则轴则图的画法实例§2－2 管道正等侧轴侧图的画法一、正等则空间坐标的建立与三个方向绘制长度的选取一）、正等则空间坐标的建立二）、正等则轴则图三个方向绘制长度的选取二、管道正等则轴则图的画法实例第三章给水排水管道工程施工图§3－1 室外给水排水管道工程施工图简介一、室外给水排水管道工程施工平面图一）、室外给水排水管道工程施工平面图绘制的主要内容二）、室外给水排水管道工程施工平面图绘制的一般规定三）、室外给水排水管道工程施工平面图的阅读实例二、室外给排水管道工程纵断面图一）、室外排水管道工程纵断面图绘制的主要内容二）、室外排水管道工程纵断面图阅读实例三）、室外给水管道工程横断面图绘制的主要内容与阅读§3－2 室内给水排水管道工程施工图一、室内给水排水工程施工图绘制的规定二、室内给水排水系统的组成及作用一）、室内给水系统的组成及作用1、给水引入管2、水表井（或水表节点）3、室内给水管道系统4、室内给水管道系统附件5、用水设备6、升压储水设备二）、室内排水系统的组成及作用1、同气管2、排水支管3、排水横管4、排水立管5、排水干管6、排出管三、室内给水系统的基本给水方式和管道布置形式一）、室内给水系统的基本给水方式与适用条件1、直接给水方式2、设有屋顶水箱的给水方式3、设有地下水池、水泵和屋顶水箱的给水方式4、高层建筑分区给水方式二）、室内给水系统的管道布置形式1、下行上给式2、上行下给式3、中分式四、室内给水排水工程施工图的阅读一）、室内给水工程施工图的阅读1、室内给水工程施工平面图的阅读2、室内给水工程施工系统图的阅读3、室内给水工程管道基本用量的统计二）、室内排水工程施工图的阅读1、室内排水工程施工平面图的阅读2、室内排水工程施工系统图的阅读3、室内排水工程管道基本用量的统计§3－3 室内消火栓消防给水工程基本组成及施工图一、消火栓消防给水系统及设备1、消火栓2、消防水枪3、消防水龙带4、消防卷盘5、消火栓箱6、水泵接合器7、室内消火栓消防给水管道系统二、室内消火栓消防给水系统的给水方式1、室外管网直接给水的室内消火栓消防给水系统2、设有加压水泵和水箱的室内消火栓消防给水系统3、不分区给水方式的室内消火栓消防给水系统4、分区给水方式的室内消火栓消防给水系统三、室内消火栓消防给水系统施工图实例第四章通风空调工程施工图§4－1 空调工程基本知识一、空调的概念与空调系统的分类一）、空调的概念二）、空调系统的分类1、按空气处理设备的布置情况分2、按负担空调房间的空调负荷用介质不同分3、按全空气中央空调系统处理空气的来源分4、按空调系统的使用情况分二、空调制冷循环系统简介一）、蒸汽压缩式制冷循环四大件主要设备及作用1、压缩机2、冷凝器3、节流膨胀阀4、蒸发器二）、蒸汽压缩式空调制冷冷水机组的类型1、水冷式空调制冷冷水机组2、风冷式空调制冷冷（热）水机组三、中央空调工程的循环系统一）、采用水冷式空调制冷冷水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷却水循环系统3、空调冷（冻）水循环系统4、空调空气（也称空调风）循环系统二）、采用风冷式空调制冷冷（热）水机组的中央空调工程的循环系统1、空调制冷循环系统2、空调冷（冻）水循环系统3、空调空气（也称空调风）循环系统四、中央空调系统的组成一）、空气处理部分二）、空气输送部分三）、空气分配部分四）、冷热源部分五、中央空调工程常用空调器的类型一）、分段组合式空调器二）、柜式（整体式）空调器1、立柜式空调器2、卧式空调器3、吊顶（顶吊）式空调器三）、风机盘管空调器§4－2 中央空调工程施工图一、中央空调工程施工图的组成一）、设计与施工说明1、空调风管、水管选用的材料2、空调水管的防腐方法（或工序）3、空调风管、冷水管、冷凝水管保温材料的种类及保温厚度4、设备进出口与管道的连接减振方法5、动力设备与基础间的连接减振方法6、温度计、压力表设置位置7、空调冷热管道防冷（热）桥木卡及支吊架的设置二）、主要设备及材料表三）、中央空调工程施工平面图1、空调风系统施工平面图2、空调水系统施工平面图3、空调机房施工平面图4、空调制冷冷水机房施工平面图四）、剖面（视）图1、空调风系统、水系统剖面（视）图2、空调机房剖面（视）图3、空调制冷冷水机房剖面（视）图五）、空调系统图1、空调水（冷水、冷却水）系统图2、空调风系统图二、中央空调工程施工图的阅读方法与实例一)、空调工程风系统施工图的阅读基本方法1、空调工程风系统施工图的阅读顺序2、阅读空调工程风系统施工图要注意的几个问题二）、空调工程风系统施工图的阅读实例1、图纸目录及设计与施工说明的阅读2、通风系统施工平面图的阅读3、空调风系统施工平面图的阅读三）、通风空调风管的基本用量的统计1、几点说明2、风管基本展开面积的计算四）、空调水系统施工图的阅读1、空调冷却水系统施工图的阅读2、空调冷（冻）水系统施工图的阅读第二部分管道工程施工工艺第五章管道工程基本知识§5－1 管子、管件的公称直径、公称压力、实验压力和工作压力一、管子、管件的公称直径二、管子、管件的公称压力、实验压力和工作压力一）、管子、管件的公称压力二）、管子、管件的实验压力三）、管子、管件的工作压力四）、管子、管件三个压力的大小关系§5－2 管道工程的分类一、按管道工程的基本特性和服务对象分类一）、暖卫管道工程二）、工业管道工程1、工艺管道工程2、动力管道工程二、按管道输送的工作介质的压力分类一）、工业管道工程的压力级别1、低压工业管道工程2、中压工业管道工程3、高压工业管道工程4、超高压工业管道工程二）、暖卫管道工程的压力级别三）、几种特定介质管道工程的压力级别1、压缩空气管道工程的压力级别2、乙炔管道工程的压力级别3、燃气输送管道工程的压力级别4、热力管道工程的压力级别三、按管道输送的介质的温度分类一）、低温管道工程二）、常温管道工程三）、中温管道工程四）、高温管道工程四、按管道输送的介质的性质分类一）、水、蒸汽输送管道工程二）、腐蚀性介质输送管道工程1、弱腐蚀性介质输送管道工程2、中腐蚀性介质输送管道工程3、强腐蚀性介质输送管道工程三）、化学危险品介质输送管道工程四）、易凝固、沉淀介质输送管道工程§5－3 常用管材与管件一、常用钢管与管件一）、低压流体输送用焊接钢管与管件1、焊接钢管管材2、镀锌焊接钢管管件及作用3、室内给水系统管件用量的统计二）、无缝钢管与管件1、无缝钢管管材2、无缝钢管管件二、几种新型给水管材料的简介一）、ABS塑料管（也称ABS塑钢管）1、使用寿命长（可达50年）2、承压能力强（20℃常温下工作压立可达1.6MPa）3、重量轻（只有钢管重量的1/7）4、具有良好的抗冲击性5、具有良好的稳定的化学性能，无毒无味6、连接安装方便二）、PPR管（也是一种塑料管，还有PE管、PPW管、金德管）1、PPR管的种类2、PPR管的管件三）、多种材料复合管1、铝塑复合管2、钢塑复合管3、衬塑镀锌钢管三、给水铸铁管几管件一）、给水铸铁管管材1、给水铸铁管的材质2、给水铸铁管的分类二）、给水铸铁管管件四、排水铸铁管及管件一）、排水铸铁管管材1、排水铸铁管的分类2、排水铸铁管的规格二）、排水铸铁管管件五、UPVC塑料排水管及管件一）、PVC塑料排水管的种类1、双插口直管2、承插直管3、带伸缩节的直管二）、PVC塑料排水管的连接三）、PVC塑料排水管的管件1、弯头（45°、90°）2、三通3、四通4、存水弯5、立管检查口6、清扫口7、水盆连接件8、异径管9、管箍（也称直接）10、大便器连接件11、地漏12、通气帽四）、采用PVC塑料排水管的排水系统管件用量的统计§5－4 管道工程常用连接方法和法兰、螺栓及垫片一、管道工程的连接方法一）、法兰螺栓连接1、钢管法兰螺栓连接2、风管法兰螺栓连接二）、罗纹连接（也称丝扣连接）三）、承插连接1、承插填料连接2、承插粘接连接3、承插柔性连接四）、焊接连接1、电弧焊连接2、氩弧焊连接3、气焊连接五）、热熔连接二、管道工程常用法兰、螺栓及密封垫片一）、常用法兰1、常用钢管法兰2、常用风管法兰二）、常用螺栓、螺帽和密封垫片1、常用螺栓和螺帽2、常用密封垫片§5－4 金属板材和型钢一、金属板材一）、钢板1、钢板的种类2、钢板的规格二）、铝板三）、不锈钢板二、型钢一）、圆钢二）、扁钢（也称带钢）三）、角钢四）、槽钢管道工程识图与施工工艺是工程造价与管理专业的重要专业课之一。
