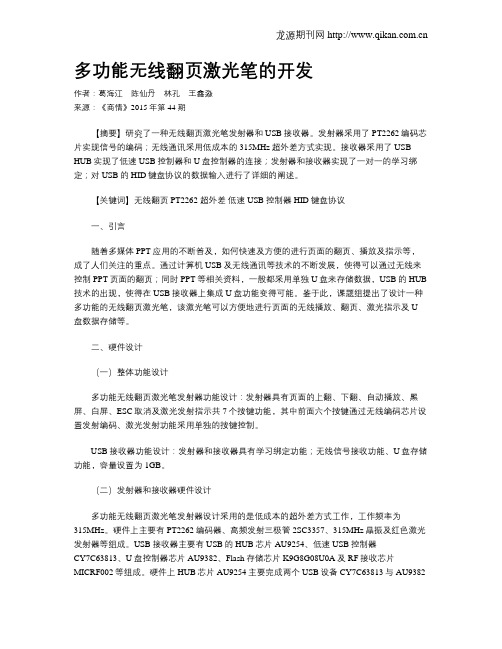

多功能无线翻页激光笔的开发作者：葛海江陈仙丹林孔王鑫淼来源：《商情》2015年第44期【摘要】研究了一种无线翻页激光笔发射器和USB接收器。
发射器采用了PT2262编码芯片实现信号的编码；无线通讯采用低成本的315MHz超外差方式实现。
接收器采用了USB HUB实现了低速USB控制器和U盘控制器的连接；发射器和接收器实现了一对一的学习绑定；对USB的HID键盘协议的数据输入进行了详细的阐述。
【关键词】无线翻页 PT2262 超外差低速USB控制器 HID键盘协议一、引言随着多媒体PPT应用的不断普及，如何快速及方便的进行页面的翻页、播放及指示等，成了人们关注的重点。
通过计算机USB及无线通讯等技术的不断发展，使得可以通过无线来控制PPT页面的翻页；同时PPT等相关资料，一般都采用单独U盘来存储数据，USB的HUB 技术的出现，使得在USB接收器上集成U盘功能变得可能。
鉴于此，课题组提出了设计一种多功能的无线翻页激光笔，该激光笔可以方便地进行页面的无线播放、翻页、激光指示及U 盘数据存储等。
二、硬件设计（一）整体功能设计多功能无线翻页激光笔发射器功能设计：发射器具有页面的上翻、下翻、自动播放、黑屏、白屏、ESC取消及激光发射指示共7个按键功能，其中前面六个按键通过无线编码芯片设置发射编码、激光发射功能采用单独的按键控制。
USB接收器功能设计：发射器和接收器具有学习绑定功能；无线信号接收功能、U盘存储功能，容量设置为1GB。
（二）发射器和接收器硬件设计多功能无线翻页激光笔发射器设计采用的是低成本的超外差方式工作，工作频率为315MHz。
硬件上主要有PT2262编码器、高频发射三极管2SC3357、315MHz晶振及红色激光发射器等组成。
USB接收器主要有USB的HUB芯片AU9254、低速USB控制器CY7C63813、U盘控制器芯片AU9382、Flash存储芯片K9G8G08U0A及RF接收芯片MICRF002等组成。
一种多功能无线激光笔的制作方法专利名称：一种多功能无线激光笔的制作方法技术领域：本实用新型涉及电脑产品的无线输入设备领域，特别涉及一种多功能的无线激光笔。
背景技术：日常工作中大量使用投影仪，在使用投影仪过程中，无线激光笔和鼠标都是必须的产品。
到目前为止，无线激光笔和无线鼠标基本是分开的造成使用不方便，另外，目前电脑产品输入装置市场上还有少数无线激光笔和翻页按钮组合的产品，这样的组合产品体积庞大，耗电大，而且翻页笔并不能代替鼠标的功能。
发明内容本实用新型的目的是针对无线激光笔和翻页按钮组合的产品体积庞大，耗电大，而且翻页笔并不能代替鼠标的功能的不足，提供一种多功能无线激光笔，在无线激光笔上设置一个无线鼠标。
本实用新型的技术方案是:一种多功能无线激光笔，包括设置有激光头的激光笔头，安放电池的电池仓，无线发射器，无线接收器，以及激光笔帽；还包括无线鼠标，所述的无线鼠标设置在激光笔头与电池仓之间，包括设置在一个按钮下五个压力传感器，其中4个压力传感器控制光标移动，另一个压力传感器表示鼠标左键，所述的无线鼠标通过所述的无线发射器与计算机通信连接。
进一步的，上述的多功能无线激光笔中:所述的无线接收器上还集成了 U盘。
进一步的，上述的多功能无线激光笔中:所述的集成有U盘的无线接收器的外壳与电池仓的外壳相配，两端分别与所述的电池仓和激光笔帽相接。
进一步的，上述的多功能无线激光笔中:所述的无线接收器上设置有USB接口。
进一步的，上述的多功能无线激光笔中:所述的无线发射器与激光笔头安装在一起。
进一步的，上述的多功能无线激光笔中:所述的无线发射器为蓝牙发射器或者wifi发射器。
本实用新型的多功能激光笔结构简单，使用方便。
下面结合具体实施例对本实用新型作较为详细的描述。
图1为本实用新型实施例1示意图。
图中:1、激光笔头+无线发射器，2、无线鼠标，3、电池仓，4、无线接收器+U盘，5、笔帽+激光发射器开关。
具体实施方式[0014]实施例1，如图1所示，本实施例是一种多功能无线激光笔，该多功能激光笔上设置了激光笔、鼠标和U盘，在笔形的无线激光笔内，依次有激光笔头+无线发射器1、无线鼠标、2电池仓3、无线接收器+U盘4和笔帽+激光发射器开关5。

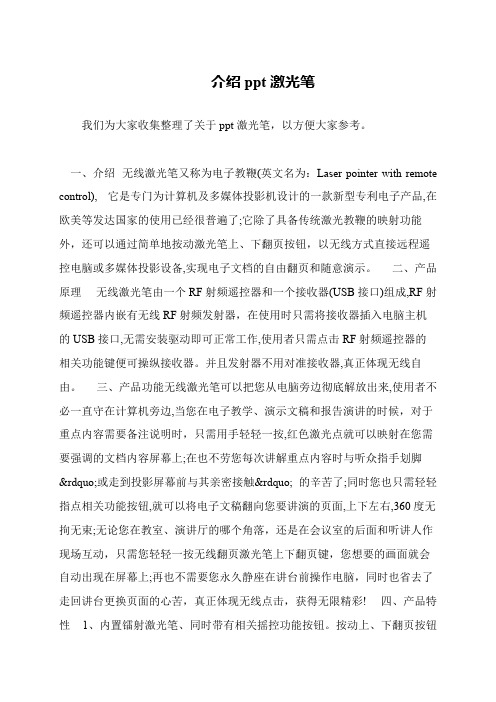

介绍ppt激光笔
我们为大家收集整理了关于ppt激光笔，以方便大家参考。
一、介绍无线激光笔又称为电子教鞭(英文名为：Laser pointer with remote control), 它是专门为计算机及多媒体投影机设计的一款新型专利电子产品,在欧美等发达国家的使用已经很普遍了;它除了具备传统激光教鞭的映射功能外，还可以通过简单地按动激光笔上、下翻页按钮，以无线方式直接远程遥控电脑或多媒体投影设备,实现电子文档的自由翻页和随意演示。
二、产品原理无线激光笔由一个RF射频遥控器和一个接收器(USB接口)组成,RF射频遥控器内嵌有无线RF射频发射器，在使用时只需将接收器插入电脑主机的USB接口,无需安装驱动即可正常工作,使用者只需点击RF射频遥控器的
相关功能键便可操纵接收器。
并且发射器不用对准接收器,真正体现无线自由。
三、产品功能无线激光笔可以把您从电脑旁边彻底解放出来,使用者不必一直守在计算机旁边,当您在电子教学、演示文稿和报告演讲的时候，对于重点内容需要备注说明时，只需用手轻轻一按,红色激光点就可以映射在您需要强调的文档内容屏幕上;在也不劳您每次讲解重点内容时与听众指手划脚
”或走到投影屏幕前与其亲密接触” 的辛苦了;同时您也只需轻轻指点相关功能按钮,就可以将电子文稿翻向您要讲演的页面,上下左右,360度无拘无束;无论您在教室、演讲厅的哪个角落，还是在会议室的后面和听讲人作现场互动，只需您轻轻一按无线翻页激光笔上下翻页键，您想要的画面就会自动出现在屏幕上;再也不需要您永久静座在讲台前操作电脑，同时也省去了走回讲台更换页面的心苦，真正体现无线点击，获得无限精彩! 四、产品特性1、内置镭射激光笔、同时带有相关摇控功能按钮。
按动上、下翻页按钮。
激光笔结构组成-概述说明以及解释1.引言1.1 概述激光笔是一种利用激光技术制造的电子产品，它具有精确的指向性和强烈的聚焦能力。
相比于普通笔，激光笔具有更多的功能和应用场景。
本文将对激光笔的结构组成进行详细介绍，包括外观、内部结构以及工作原理。
首先，我们将介绍激光笔的外观。
一般而言，激光笔的外形类似于普通的手持笔，但是它通常较长，并且配有一个开关按钮。
外观设计可以根据品牌和用途的不同而有所变化，例如有些激光笔的外壳采用金属制作，外观更加时尚大气。
此外，激光笔通常有不同的颜色选择，例如红色、绿色或者蓝色等。
接下来，我们将对激光笔的内部结构进行介绍。
激光笔主要由激光二极管、电路板、电池和外壳等组成。
其中，激光二极管是激光笔最关键的部件之一，它能够发射出高能量、高亮度的激光光束。
电路板则负责控制激光二极管的工作状态，使得激光笔能够按照用户的需求进行操作。
同时，电池提供了激光笔正常工作所需的电源。
外壳则起到保护激光笔内部结构和电路的作用。
最后，我们将介绍激光笔的工作原理。
激光笔通过激光二极管发射出的激光光束来实现其功能。
当用户按下开关按钮时，电路板会将电流传送给激光二极管，激活其工作状态。
激光二极管产生的电子会与内部的激活剂相互作用，从而产生高能量、高亮度的激光束。
激光束进一步经过透镜进行聚焦，从而形成一束直径较小、光斑较亮的激光光点。
用户可以通过操纵激光笔的指向，实现对指定物体或区域的指示或照射。
总之，激光笔是一种利用激光技术制造的电子产品，具有精准的指向性和强烈的聚焦能力。
激光笔的外观、内部结构和工作原理都为其功能的实现和应用提供了基础。
在接下来的内容中，我们将对这些方面进行更加详细的阐述，并探讨激光笔结构对其意义和应用的展望。
1.2 文章结构本文主要围绕激光笔的结构组成展开，分为三个主要部分：引言、正文和结论。
引言部分将对激光笔进行概述，介绍激光笔的基本定义和背景知识。
同时，本部分将介绍文中的目的，即通过对激光笔结构组成的分析，探讨其工作原理，为读者提供更深入的了解。

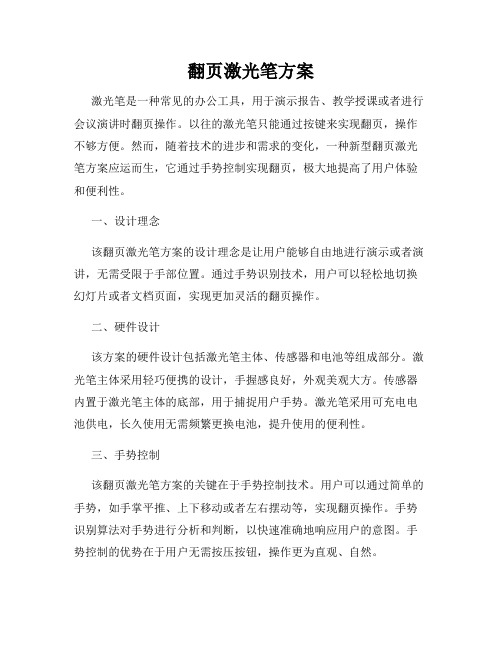

翻页激光笔方案激光笔是一种常见的办公工具，用于演示报告、教学授课或者进行会议演讲时翻页操作。
