消防工程施工方案中的火灾自动报警系统与联动控制方案消防工程施工方案中的火灾自动报警系统与联动控制方案是保障建筑物和人员安全的重要措施。
该方案通过安装火灾自动报警系统，能够及时发现火灾，快速报警，并与其他消防设备实现联动控制，切实提高火灾防范和应急处置能力。
本文将围绕火灾自动报警系统与联动控制方案展开讨论，介绍其组成、功能和应用，并重点阐述施工中的一些关键注意事项。
一、火灾自动报警系统的组成与功能火灾自动报警系统主要由火灾探测器、控制器、报警器、联动设备和监控/管理中心等组成。
其功能可以分为火灾探测、报警、联动控制和信息传输等几个方面。
1. 火灾探测功能：火灾探测器可以通过感应烟雾、温度、气体等火灾迹象，及时发现火灾发生，并将信号传输给控制器。
2. 报警功能：控制器接收到火灾信号后，会触发报警器进行声、光、电等形式的报警，提醒人员及时疏散。
3. 联动控制功能：火灾自动报警系统可以与消防设备（如喷淋系统、排烟系统等）和其他安全措施（如电梯控制、门禁系统等）进行联动控制，自动采取相应措施控制火势的蔓延，同时帮助人员疏散和转移。
4. 信息传输功能：火灾自动报警系统可以将火灾信息传输给监控/管理中心，实现对火灾情况的实时监测和管理。
二、火灾自动报警系统与联动控制方案的应用火灾自动报警系统与联动控制方案广泛应用于各类建筑物，包括商业综合体、写字楼、酒店、工厂、学校等。
其应用的具体场景如下所示：1. 商业综合体：商场、购物中心等人流量大的地方，通过火灾自动报警系统及时探测红外线、烟雾等异常情况，并通过联动控制方案关闭相关区域，安全疏散人员。
2. 写字楼：通过火灾自动报警系统及时发现火灾，触发报警器并将信息传输给管理中心，提高火灾应急处理效率，减少人员伤亡和财产损失。
3. 酒店：酒店客房、公共区域等安装火灾自动报警系统，可以准确探测火灾，迅速报警并启动联动控制方案，保障住客的人身安全。
4. 工厂：工厂厂房内部安装火灾自动报警系统，及时探测到火灾情况并触发联动控制方案，防止火灾扩散，保护生产设备和员工的安全。
第1篇一、项目概述1.1 项目背景随着城市化进程的加快和高层建筑的增多，消防安全问题日益突出。
为保障人民群众的生命财产安全，提高消防安全管理水平，本项目将建设一套先进的消防联动系统，实现对火灾的早期发现、快速报警和有效处置。
1.2 项目目标本项目旨在通过安装消防联动系统，实现以下目标：（1）提高火灾报警的准确性和及时性；（2）实现火灾报警与灭火系统的联动控制；（3）降低火灾损失，保障人员生命财产安全；（4）提高消防安全管理水平。
二、系统设计2.1 系统组成消防联动系统主要由以下部分组成：（1）火灾报警控制器；（2）火灾探测器；（3）手动报警按钮；（4）消防广播系统；（5）消防应急照明及疏散指示系统；（6）消防电梯控制；（7）消防水池及水泵房；（8）消防通讯系统。
2.2 系统功能（1）火灾报警：系统应能及时、准确地检测到火灾信号，并通过火灾报警控制器进行报警；（2）报警联动：火灾报警控制器应能与消防广播系统、消防应急照明及疏散指示系统、消防电梯控制等进行联动；（3）应急照明及疏散指示：在火灾发生时，系统应自动启动应急照明及疏散指示系统，引导人员疏散；（4）消防电梯控制：火灾发生时，系统应自动控制消防电梯停靠在最近的安全楼层，并停止运行；（5）消防通讯：系统应具备消防通讯功能，确保消防指挥人员与现场消防人员之间的通讯畅通。
三、施工准备3.1 施工组织（1）成立项目组，明确各成员职责；（2）编制施工组织设计，明确施工方案、施工进度、施工质量等；（3）组织施工人员进行技术培训，提高施工技能。
3.2 施工材料（1）火灾报警控制器；（2）火灾探测器；（3）手动报警按钮；（4）消防广播系统设备；（5）消防应急照明及疏散指示系统设备；（6）消防电梯控制设备；（7）消防水池及水泵房设备；（8）消防通讯系统设备。
3.3 施工工具（1）电线电缆；（2）接线端子；（3）施工工具；（4）测试设备。
四、施工步骤4.1 火灾报警控制器安装（1）根据设计图纸，确定火灾报警控制器的安装位置；（2）进行设备安装，确保设备牢固可靠；（3）连接电源线、通信线等，进行设备调试。
火灾自动报警及联动控制系统安装施工方案火灾自动报警及联动控制系统是一种用于及时发现、报警、处置火灾的安全防范系统。
为了确保该系统的正常运行，并在火灾发生时迅速报警并采取相应的控制措施，下面将从系统安装施工方案的准备工作、系统安装、调试调试等方面进行详细介绍。
一、准备工作1.确定安装位置：根据消防规范及实际情况，选定系统中各个装置的合适位置。
2.准备材料：根据系统设计要求，准备所需的设备、器材、电缆等。
3.施工平面图：根据实际施工情况，绘制出施工平面图，标明每个设备的位置及布线走向。
二、系统安装1.进线箱及电源：先进行进线箱的安装，连接电源线，确保电源供应的稳定。
2.探测器安装：根据平面图，在需要布置的位置上，进行探测器的安装。
例如，安装烟感探测器、温感探测器等。
同时，要保证各个探测器之间的间距符合规定的要求。
3.联动装置安装：将联动装置（如声光报警器、水喷淋装置等）按照要求安装在适当的位置，并与探测器进行连接。
4.安装控制面板：根据设计要求，将控制面板安装在防火间（或特定的安装位置）。
5.安装排风系统：若系统需要配备排风装置，则安装排风系统，确保及时排出有害气体。
6.布线：根据平面图，在各个设备之间进行布线，保证信号传输的稳定和可靠。
三、调试调试1.系统联通：确保各个探测器、联动装置和控制面板之间的连接是可靠的。
2.检查设备功能：逐个检查系统中的各个设备，确保设备的正常工作。
3.功能测试：通过模拟火灾的形式，进行系统的功能测试，检查报警装置是否可以及时报警，并采取相应的联动措施。
4.数据采集及接入：根据需求，将报警系统与监控系统或其他系统进行数据采集及接入，实现联动控制。
四、系统调试1.调整灵敏度：根据实际场景的需求，对探测器的灵敏度进行调整，使其更加准确地检测火灾。
2.调整报警方式：根据需求，调整报警方式和声音大小。
3.联动设置：根据实际需求，设置联动控制，如联动开启疏散门、关闭空调等。
五、工程附件及文件编制1.绘制施工图纸：根据实际安装情况，绘制系统的施工图纸，标明设备的位置，布线走向等信息。

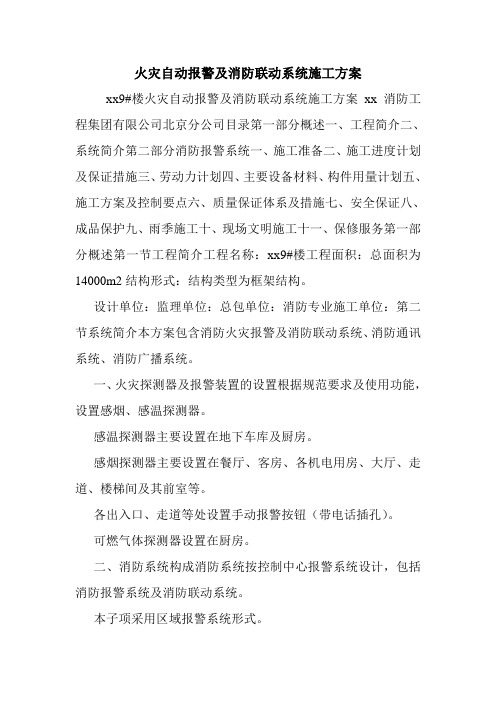

火灾自动报警及消防联动系统施工方案xx9#楼火灾自动报警及消防联动系统施工方案xx消防工程集团有限公司北京分公司目录第一部分概述一、工程简介二、系统简介第二部分消防报警系统一、施工准备二、施工进度计划及保证措施三、劳动力计划四、主要设备材料、构件用量计划五、施工方案及控制要点六、质量保证体系及措施七、安全保证八、成品保护九、雨季施工十、现场文明施工十一、保修服务第一部分概述第一节工程简介工程名称：xx9#楼工程面积：总面积为14000m2结构形式：结构类型为框架结构。
设计单位：监理单位：总包单位：消防专业施工单位：第二节系统简介本方案包含消防火灾报警及消防联动系统、消防通讯系统、消防广播系统。
一、火灾探测器及报警装置的设置根据规范要求及使用功能，设置感烟、感温探测器。
感温探测器主要设置在地下车库及厨房。
感烟探测器主要设置在餐厅、客房、各机电用房、大厅、走道、楼梯间及其前室等。
各出入口、走道等处设置手动报警按钮（带电话插孔）。
可燃气体探测器设置在厨房。
二、消防系统构成消防系统按控制中心报警系统设计，包括消防报警系统及消防联动系统。
本子项采用区域报警系统形式。
火灾自动报警区域机设在首层管理室内。
由本建筑外消防中心引来联络总线，火灾自动报警系统采用总线制形式。
消防控制室可对各消防设备进行手动控制。
三、消防联动控制1）消火栓系统在各层消火栓箱内设置消火栓按钮，当任意层发生火灾按下按钮后，系统向消防控制室发出信号并报告启泵按钮地址，同时启动消防栓泵，消防控制室亦可直接启停消防栓泵，并接收反馈信号。
2）喷淋系统在各层均设水流指示器，当任一层发生火灾，该层水流指示器动作，同时湿式报警阀压力开关延时动作后可启动喷淋泵，消防控制室可自动或手动启停喷淋泵，并接受其反馈信号。
3）防排烟系统；当地下某区域发生火灾时，消防中心通过接收火灾信号报警后，切断有关部位的通风/空调系统，并启动排烟风机及消防补风机并接收返回信号，当排烟风机入口处防火阀气温度达280度，消防补风机入口处防火阀气温度达70度火灾自动报警系统连锁停止相应的风机，返回信号至消防中心，中央连动柜上设手动控制风机的启停，并显示其工作状态。
消防报警及联动控制系统施工方案一、项目背景消防报警及联动控制系统是一个重要的火灾安全设施，用于监测火灾风险并及时报警，同时与其他设备进行联动控制，以确保火灾发生时能够及时采取措施进行灭火和疏散。
本施工方案旨在对消防报警及联动控制系统的安装和调试进行详细说明，确保施工过程按照规范进行。
二、施工目标1.确保消防报警及联动控制系统各项功能正常运行。
2.保证施工过程符合国家相关标准和规范。
3.预防施工中可能出现的安全事故，确保施工人员的安全。
三、施工流程1.方案设计：根据现场情况，制定消防报警及联动控制系统的安装方案，包括布线方案、设备选型、联动控制方案等。
2.材料采购：根据设计方案，采购所需的设备、线缆、配件等材料。
3.安装设备：根据设计方案，进行设备的安装，包括报警探测器、消防喷淋栓、手动报警按钮等设备的安装和布线工作。
4.接线和联动控制：根据设备的电气接线图，对各个设备进行接线并进行联动控制的设置。
5.调试和测试：对安装的设备进行调试和测试，确保各项功能正常运行。
6.培训和验收：对消防报警及联动控制系统进行培训，并进行系统的验收工作。
四、施工要求1.施工人员必须持有相应的施工资格证书，并熟悉消防报警及联动控制系统的安装和调试工作。
2.施工人员必须遵守安全操作规程，佩戴个人防护装备，确保施工过程中的人身安全。
3.施工材料必须符合国家相关标准和规范，具有合格的产品合格证书。
4.施工过程中应保持工地的整洁，每天结束时对工地进行清理。
5.施工人员应与其他施工单位保持良好的沟通，确保施工过程协调进行。
五、安全措施1.施工人员必须经过消防安全培训，熟悉施工现场的消防设备和灭火器材的使用方法。
2.施工现场必须设置明显的消防安全标识，在危险区域设置警示标志，确保人员安全。
3.施工现场必须定期进行消防检查和消防演练，提高人员的火灾应急处理能力。
4.施工现场必须配备足够的灭火器材，并确保灭火器材的有效性，定期进行维护和充装。
火灾自动报警及消防联动控制系统施工方案1.系统设计：1.1系统结构设计：根据建筑物的属性和需求，设计系统的结构，包括主控制中心、报警设备、消防设备和联动控制设备等。
1.2布线设计：根据建筑物的各个区域和功能需求，设计系统的布线方案，包括信号传输线路和电源线路的布置。
1.3设备选型：根据建筑物的具体情况，选择适用的火灾自动报警设备、消防设备和联动控制设备。
1.4系统参数设定：根据建筑物的需求，设定系统的各项参数，如灵敏度、报警延时等。
2.设备选型：根据系统设计的要求，选择适用的设备。
主要包括以下几个方面的内容：2.1火灾自动报警设备：根据建筑物的用途和面积，选择适用的烟雾探测器、温度探测器、手动火灾报警按钮等。
2.2消防设备：根据建筑物的需求，选择适用的自动喷水灭火器、气体灭火系统、消防水泵等。
2.3联动控制设备：根据建筑物的需求，选择适用的联动控制面板、报警接收器、应急广播设备等。
3.施工流程：3.1前期准备：确定施工队伍和负责人员，确保施工人员具备相关技术和证书。
准备所需的工具和材料。
3.2布线施工：按照系统设计方案进行布线，包括信号传输线路和电源线路的铺设。
确保布线的安全可靠，并符合相关标准和规范。
3.3设备安装：根据设备选型和系统设计方案，安装火灾自动报警设备、消防设备和联动控制设备。
确保设备安装牢固，符合相关标准和规范。
3.4系统调试：对已安装的设备进行测试和调试，确保各个设备能够正常工作，并与主控制中心进行联动控制。
3.5系统运行测试：对整个系统进行运行测试，模拟火灾报警情况，并验证报警器、消防设备和联动控制设备的正常运行。
3.6完善系统：根据测试结果，对系统进行优化和调整，确保系统的稳定性和可靠性。
4.施工细节：4.1工程图纸绘制：对系统的布线和设备安装进行详细的图纸绘制，并确保图纸与实际施工一致。
4.2施工记录：对施工过程进行详细记录，包括施工日期、施工工序、设备选型、设备安装情况等。
火灾自动报警及消防联动控制系统施工方案一、项目背景与概述火灾是导致人员伤亡和财产损失的主要原因之一、为了及时发现、报警和控制火灾，保障人身财产安全，火灾自动报警及消防联动控制系统在各类建筑物中得到广泛应用。
本施工方案旨在对火灾自动报警及消防联动控制系统进行全面的施工安装，确保系统正常运行并能够及时有效地对火警进行监测、报警和控制。
二、施工流程及步骤1.施工准备：制定详细的施工计划，安排合适的施工人员。
准备所需的施工工具、材料和设备。
2.安装主控箱：根据设计方案，在合适的位置安装主控箱，并确保其固定可靠。
主控箱应设有防火阀，以防止火灾发生时火势蔓延至主控箱造成系统故障。
3.布置传输线路：根据设计方案和建筑物结构，布置传输线路。
传输线路应采用防火材料进行保护，以提高系统的稳定性和可靠性。
4.安装火灾探测器：将火灾探测器固定在合适的位置，并进行调试。
根据设计方案，选择合适的探测器类型和数量，确保系统能够对各类火灾发出准确的警报。
5.安装声光报警器：根据设计方案，安装声光报警器。
声光报警器应配备备用电源，以防止断电时无法正常报警。
6.联动控制设备安装：根据设计方案，安装联动控制设备，包括水泵、喷淋系统、疏散通道控制等。
确保消防联动控制系统能够及时有效地对火灾进行控制。
7.联调和调试：完成系统的安装后，对各个设备进行联调和调试。
确保系统各个功能正常稳定，并与消防主机、报警控制中心等设备进行联动测试。
8.安装报警控制台：根据设计方案，安装报警控制台，并进行调试。
确保报警控制台能够对系统进行远程监控、报警处理和联动控制。
9.完成验收：经过施工人员和相关部门的验收，系统符合设计要求并能够正常运行后，进行最终的验收。
三、施工注意事项1.施工期间要严格按照相关安全规范进行操作，确保施工人员的人身安全。
2.施工期间要与其他施工单位进行沟通协调，确保施工工作的顺利进行。
3.施工过程中要保护好已安装好的设备和线路，避免因施工错误导致设备损坏或线路断裂。
(完整word版)火灾自动报警系统施工方案(DOC)火灾自动报警系统是一种重要的安全设备，其作用是在火灾发生时能快速、准确地进行报警，以便及时进行灭火和疏散人员。
本文将介绍火灾自动报警系统的施工方案。
一、项目简介火灾自动报警系统是一种先进的安全措施，其主要由探测器、火灾报警控制器、报警装置和联动设备等组成。
探测器负责感知火灾，火灾报警控制器负责火灾信号的处理与传输，报警装置负责发出声光报警信号，联动设备负责与其他系统联动，如水系统、电气系统等。
二、施工方案1. 方案设计：根据建筑物的特点、使用需求及消防设计要求，确定报警系统的布置方案。
要充分考虑建筑物的楼层、分区、重点部位等因素，以确保覆盖范围全面且有效。
2. 设备安装：根据设计方案确定探测器、火灾报警控制器、报警装置和联动设备的位置，并进行固定安装。
安装过程中要确保设备固定牢固、线路布置整齐，并避免与其他设备产生干扰。
3. 线路布置：根据实际情况，进行线路布置。
要严格按照施工图纸进行布线，确保布线路径简洁明了，避免线路交叉、绕远等情况。
同时，要注意线路的绝缘和防火性能。
4. 系统调试：安装完成后需要进行系统调试。
调试过程中需要保证所有设备正常工作，信号传输畅通，报警装置声光效果良好。
调试完成后，需要对系统进行全面测试，确保系统的可靠性和稳定性。
5. 配套设施：为了有效地使用火灾自动报警系统，还需要配套一些设施。
如应急照明系统，用于火灾发生时提供有效的照明条件；应急电源系统，用于避免因外部供电故障导致系统失效等。
三、施工注意事项1. 施工人员必须按照相关技术规范进行作业，保持施工现场的整洁与安全。
2. 施工过程中要严格按照施工图纸和设计方案进行施工，避免随意更改设备位置和线路布置。
3. 施工人员需熟悉相关设备的操作和安装要求，做到专业施工。
4. 在施工过程中，要避免与其他工程施工发生冲突，确保施工进度和质量。
5. 施工完成后，需要对系统进行全面的验收，确保系统达到设计要求和相关标准。
火灾自动报警和消防联动控制系统与强电系统安装施工方案【1】火灾自动报警和消防联动控制系统1.系统简介在消防控制室设置火灾报警控制器及消防联动控制台，消防直通对讲电话总机、并有直通城市消防部门的直通电话。
在各层设置火灾紧急报警按钮以及消防对讲电话插孔，以及在主要设备机房设置消防电话分机。
设置火灾应急广播系统和设置电梯监视控制系统。
2.施工流程：钢管、线槽及线缆敷设→模块箱安装→手动报警按钮安装→探测器安装→主机房设备安装→设备接地→单体设备调试→系统联动试运行→竣工验收3.操作工艺(1)钢管、金属线槽及线缆敷设钢管、金属线槽及线缆敷设请参照进行，火灾自动报警系统中钢管和金属线槽敷设及穿线的还应满足下列要求：1)火灾自动报警系统线缆敷设等应根据《火灾自动报警系统设计规范》的规定，对线缆的种类、电压等级进行检查。
2)对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
3)不同类型、不同系统、不同电压等级的消防报警线路不应穿入同一根管内或线槽的同一槽孔内。
4)埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。
5)如因条件限制，强电和弱电线路同用一竖井时，应分别布置在竖井的两侧。
6)在建筑物的吊顶内必须采用金属管、金属线槽。
金属线槽和钢管明配时，应按设计要求采取防火保护措施。
7)暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱的后侧。
8)管线与线槽的的接地应符合设计要求和有关规范的规定。
9)火灾自动报警系统的传输线路应采用铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设计要求，其电压等级不应低于交流250V。
10)火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“＋”线为红色，“－”线应为蓝色，其余线应根据不同用途采用其它颜色区分。
但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
(2)火灾探测器安装要求1)火灾探测器安装应符合图纸设计要求。
火灾自动报警及联动控制系统工程施工方案01、施工工艺流程施工准备一管道、线槽敷设一线、缆敷设一校接线及绝缘电阻测试一设备安装一单机调试一系统调试一验收。
02、布线1.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。
在穿线前，应将管内或线槽内的积水及杂物清除干净，有利于穿线后提高线路的绝缘电阻，在穿线时，必须使用护围，以保护导线绝缘层。
2.火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
3.导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
4.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。
穿越人防防护墙或临空墙处，应按规范要求做好密闭处理。
5.管路超过下列长度时，应在便于接线处装设接线盒：5.1管子长度每超过30m,无弯曲时；6.2管子长度每超过20m,有1个弯曲时；7.3管子长度每超过15m,有2个弯曲时；8.4管子长度每超过8m,有3个弯曲时。
9.金属管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。
在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。
10.槽的直线段应每隔L 0~L 5m设置吊点或支点，在下列部位也应设置吊点或支点：10.1槽始端、终端及接头处；10.2接线盒O. 2m处;7. 3线槽走向改变或转角处，应采用防晃吊架。
8.吊装线槽的吊杆直径，不应小于6mm。
9.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。
10.火灾自动报警系统导线敷设后，应对每回路的导线用500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ o03、设备安装火灾探测器的安装11.点型火灾探测器的安装位置，应符合下列规定：11.1测器至墙壁、梁边的水平距离，不应小于0.5川。
L 2探测器周围0. 5m内，不应有遮挡物。
火灾报警及联动控制系统1.1 施工工艺流程1.2管路敷设1.2.1进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。
钢管要求壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。
金属线槽及其附件，应采用经过镀锌处理的定型产品。
线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。
1.2.2电管管与接线盒连接时，须弯45度弯后与接线盒敲落口用内扣根母连接。
1.2.3电线保护管遇到下列情况之一时，应在便于穿线的位置增设接线盒：管路长度超过20m，无弯曲时；管路长度超过15m，有一个弯曲时；管路长度超过10m，有二个弯曲时；管路长度超过4m，有三个弯曲时。
此项比规范要求更加严谨1.2.4 电线保护管的弯曲处不应有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%。
1.2.5明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
1.2.6当管路暗配时，电线保护管宜沿最近的线路敷设并应减少弯曲。
埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。
金属线槽和钢管明配时，应按设计要求采取防火保护措施。
1.2.7电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。
1.2.8敷设在多尘、潮湿或有腐蚀场所的电线保护管，管口及其各连接处均应密封处理。
1.2.9管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。
可采用接线盒间使用金属软管连接。
明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大距离如下表，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.15～0.5m。
敷设方式钢管名称钢管直径（毫米）15-20 25-32 40-50 65-100最大允许距离（米）吊支架或沿墙敷设厚壁钢管1.52.0 2.53.5薄壁钢管1.0 1.52.0吊.顶内敷设的管路宜采用单独的卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上。
暗配管在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以要求确定盒的位置应按探测器安装要求定位。
明配管使用的接线盒和安装消防设备盒应采用明装式盒。
钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。
钢管进箱盒的长度以带满护口贴进根母为准。
箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。
使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。
各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔，应用电钻、台钻开孔。
配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽同槽孔洞。
配管和线槽安装时应考虑横向敷设的报警系统的传输线路如采用穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采用总线制时不受此限制。
弱电线路的电缆竖井应与强电线路的竖井分别设置，如果条件限制合用同一竖井时，应分别布置在竖井的两侧。
在建筑物的顶棚内必须采用金属管、金属线槽布线。
钢管敷设与热水管、蒸汽管同侧敷设时应敷设在热水管、蒸汽管的下面。
有困难时可敷设在其上面，相互间净距离不应小于下列数值：当管路敷设在热水管下面时为0.20m，上面时为0.3m，当管路敷设在蒸汽管下面时为0.5m，上面时为1m。
当不能满足上述要求时应采用隔热措施。
对有保温措施的蒸汽管上、下净距可减至0.2m。
钢管与其它管道如水管平行净距不应小于0.10m。
当与水管同侧敷设时宜敷设在水管上面（不包括可燃气体及易燃液体管道）。
当管路交叉时距离不宜小于相应上述情况的平行净距。
线槽敷设宜采用单独卡具吊装或支撑物固定，吊杆的直径不应小于6mm，固定支架间距一般不应大于1～1.5m，在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端0.5m以内，应设置固定支撑点。
固定或连接线槽的螺钉或其它紧固件紧固后其端都应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫，线槽桥架跨接扁铜线连接在易观测的一面。
线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺，连接处不应在穿过楼板或墙壁等处进行。
金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m，且应采用骑马卡固定，其固定点间距不应大于0.5m，且端头用锁母或卡箍固定，并按规定接地。
暗装消火栓配管时，接线盒不应放在消火栓箱的后侧，而应侧面进线，或同消火栓箱安装按钮位置一致处。
消防设备与管线的工作接地、保护地应按设计和有关规范文件要求施工。
钢管、金属电线（TC）管的连接应按规范进行接地跨焊；镀锌钢管、KBG管的连接应采用黄绿色截面不小于4 mm2进行跨接，金属桥架的连接处应用截面不小于4mm2的铜扁带线或铜线进行可靠连接，确保接地可靠。
1.3 管内穿线、线槽内配线安装火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的"+"线为红色，"-"线应为蓝色。
但同一工程中相同用途的导线颜色应一致，接线端子应有标号。
严禁使用别的颜色线型代替总线回路、消防24V电源线，严禁在工程中各类线路相互混用，同类线路颜色不一。
1.3.1 管内穿线、线槽配线前应消除槽内的污物和积水，要有护口保护。
5.2采用镀锌铁丝引线，应无背扣弯，并有相应的机械强度。
1.3.2 管内穿线，管内无接头，穿线后要作密封处理，导线连接牢固，包扎严密，绝缘良好，不伤线芯。
1.3.3 导线连接需要焊接时，接头部分必须盘入接线盒内并堵封严密，以防污染，防止盒内进水，降低绝缘程度。
1.3.4 在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；1.3.5 缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；1.3.6 缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确；1.3.7 电源线、信号电缆及建筑物内其他弱电系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求；1.3.8 缆线布放时应有冗余。
在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；1.3.9 缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m；1.3.10 布放缆线的牵引力，应小于缆线允许张力的80%，对光缆瞬间最大牵引力不应超过光缆允许的张力。
在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上；1.3.11 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时,直接部份间隔距施3~5m处设固定点。
在缆线的距离首端、尾端、转弯中心点处300~500mm处设置固定点；1.3.12 槽内缆线应顺直,尽量不交叉、缆线不应溢出线槽、在缆线进出线槽部位，转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5m处固定在缆线支架上，以防线缆下坠；1.3.13 在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。
４对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信用电缆应根据缆线的类型、缆径、缆线芯数为束绑扎。
绑扎间距不宜大于1.5m，扣间距应均匀、松紧适应；1.3.14 金属管或金属线槽与消防设备采用金属软管和可挠性金属管作跨接时，其长度不宜大于2m，且应采用骑马卡固定，其固定点间距不应大于0.5m。
软管同线槽、电管连接均需使用锁母连接。
软管同铁管连接须用软硬管接头1.3.15 电线穿好后必须测绝缘电阻，电阻值必须符才进行下一道工序安装。
1.4 探测器安装探测器应在即将调试方可安装，安装前先将探测器底座的穿线孔封堵，予留在盒内的导线用剥线钳剥去绝缘外皮，露出线芯10-15mm（注意不要碰掉编号套管），顺时针压接在探测器底座的各个接线端子上，然后将底座用配套的机螺丝固定在予埋盒上，编好探测器的地址码，安装探测器，探测器的确认灯，应面向便于人员观察的主要入口方向，并上好防护罩，做好防潮、防尘、防火、防腐蚀措施。
同时探测器的安装位置需满足以下要求：1.4.1 探测器至墙壁、梁边的水平距离≮0.5m，探测器正下方及其周围0.5m内不应有遮挡物。
1.4.2 在有空调系统房间内安装时，探测器至送风口边水平距离应≥0.5m，探测器至多孔送风口水平距离应≧0.5m；顶棚有回风口的应安装在回风口附近。
1.4.3 探测器安装宜水平安装，当必须倾斜安装时，倾斜角度应≤45度，若倾角＞45度必须加装底座调正。
1.4.4电梯井、升降机和电梯机房隔板有开口部位，则在机房井道上方安装探测器，若无开口部位则应在电梯井、升降机上方顶棚和机房内顶棚上分别安装探测器。
1.5 手动报警按钮安装1.5.1 安装高度为底层边距地面距离 1.3m～1.5m，且有明显的标志（相邻两个手报的最近步行距离应≤30m）。
1.5.2 按钮外接导线应≥0.1m余量且端部有明显标志。
1.6 火灾报警控制器安装1.6.1 落地式安装应垂直，不得倾余底边高出地坪0.1m～0.2m。
壁挂式应安装牢固，安装在轻质墙上应有加固措施，底边距地面高度≤1.5m。
1.6.2 引入控制器的电缆和电线，应符合以下的要求：配线应整齐，避免交叉，度应固定牢固；端子板不应随外界机械压力，导线端部应有回路标志，字迹清晰；端子极每个接线端接线≤2根；导线应有≮0.2m余量，导线应绑扎成束，导线引入线穿线后应封堵。
1.6.3 控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。
主电源应有明显标志。
1.6.4 控制器接地牢固，并有明显标志，报警器主电源保护开关不应采用漏电保护开关。
1.7 模块等设备安装1.7.1 固定在墙面上的手报、按钮、模块、端子箱、层显、控制器、消火栓按钮等设备除应满足安装高度要求外，还应保证竖边垂直度≯每米2毫米/米，确保安装平正，且应用螺杆、螺帽固定牢固（以人工用手施加外力不发生晃动、歪斜为准）。
必要时可使用胶粘剂辅助安装。
1.7.2 用于控制强电设备（风机、强切、水泵等）的模块，应安装在强电控制柜两侧或后部的墙上，禁止安装在强电设备控制柜内，如必须安装在强电设备控制柜内，模块、继电器等必须尽可能的安装在柜内上部，且模块的进线必须穿金属软管、黄蜡管保护且应与柜内其他线路隔开2㎝以上。
模块与报警控制器之间连接的总线、控制线、电源线不宜引入强电设备控制柜或从强电设备控制柜穿过，必须引入或穿过的须穿管保护（铠装电缆除外）且应与柜内其他线路隔开2㎝以上。
