【CN210136224U】污水管网水质在线监测系统【专利】

专利名称：水质在线监测系统专利类型：发明专利
发明人：张燕,张东,黄孝鹏,龚磊申请号：CN201611139442.X 申请日：20161212
公开号：CN106530140A
公开日：
20170322
专利内容由知识产权出版社提供
摘要：本发明公开了一种水质在线监测系统，其包括外网远程访问模块、主监控中心模块、输水站房模块，主监控中心模块分别与外网远程访问模块、输水站房模块相连，其中外网远程访问模块，通过对互联网访问的用户进行身份认证，并实现对监测数据及其统计报表的分级访问控制；主监控中心模块，用于数据采集、通讯传输、数据管理、信息发布、新型监控、公共配置；输水站房模块，用于数据采集、在线分析、采集配置。

本发明能够提高访问速度、数据安全、管理方便、维护方便。

申请人：上海歆峥智能科技有限公司
地址：201505 上海市金山区亭林镇林宝路39号5幢X27室
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610416222.0(22)申请日 2016.06.14(71)申请人 孙健春地址 225321 江苏省泰州市高港区中建锦绣龙湾47栋302室(72)发明人 孙健春　(51)Int.Cl.G01N 33/18(2006.01)G01D 21/02(2006.01)(54)发明名称一种水质在线监测方法及系统(57)摘要本公开提供一种水质在线监测方法及系统，包括：水质检测装置获取待检测水样的以模拟信号的形式存在的多项水质参数；水质检测装置至少将所获取的多项水质参数发送至服务器；服务器将所接收的多项水质参数模数转换为数字信号；服务器选择将已转换为数字信号的水质参数发送至需求水质参数的用户终端。

本公开还提供一种水质在线监测系统。

能降低水质监测的成本，提高所获取水质参数的精确度，并能实现水质参数的实时定向推送。

权利要求书2页 说明书8页 附图4页CN 105974079 A 2016.09.28C N 105974079A1.一种水质在线监测方法及系统，其特征在于，包括：水质检测装置获取待检测水样的以模拟信号的形式存在的多项水质参数；水质检测装置至少将所获取的多项水质参数发送至服务器；所述服务器将所接收的多项水质参数模数转换为数字信号；所述服务器选择将已转换为数字信号的水质参数发送至需求所述水质参数的用户终端。

2.根据权利要求1所述的方法，其特征在于，所述服务器所接收的多项水质参数对应着多种参数类型，每一所述用户终端具有唯一的终端标识码，所述服务器中存储有终端标识码和参数类型的对应关系的参数订阅表，其中，所述服务器选择将已转换为数字信号的水质参数发送至需求所述水质参数的用户终端包括：所述服务器确定所接收到的水质参数所对应的参数类型；所述服务器根据所确定的参数类型查询所述参数订阅表，确定所接收到的水质参数所对应的终端标识码；所述服务器将所述接收到的水质参数发送至所述确定的终端标识码所对应的用户终端。

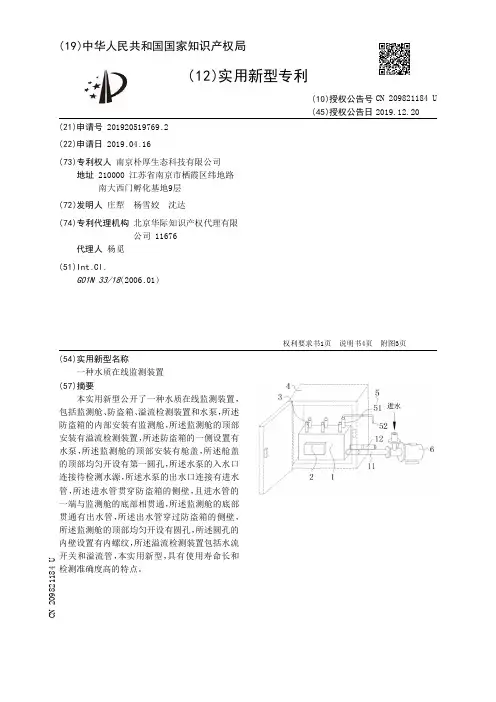

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920519769.2(22)申请日 2019.04.16(73)专利权人 南京朴厚生态科技有限公司地址 210000 江苏省南京市栖霞区纬地路南大西门孵化基地9层(72)发明人 庄犁　杨雪姣　沈达　(74)专利代理机构 北京华际知识产权代理有限公司 11676代理人 杨觅(51)Int.Cl.G01N 33/18(2006.01)(54)实用新型名称一种水质在线监测装置(57)摘要本实用新型公开了一种水质在线监测装置，包括监测舱、防盗箱、溢流检测装置和水泵，所述防盗箱的内部安装有监测舱，所述监测舱的顶部安装有溢流检测装置，所述防盗箱的一侧设置有水泵，所述监测舱的顶部安装有舱盖，所述舱盖的顶部均匀开设有第一圆孔，所述水泵的入水口连接待检测水源，所述水泵的出水口连接有进水管，所述进水管贯穿防盗箱的侧壁，且进水管的一端与监测舱的底部相贯通，所述监测舱的底部贯通有出水管，所述出水管穿过防盗箱的侧壁，所述监测舱的顶部均匀开设有圆孔，所述圆孔的内壁设置有内螺纹，所述溢流检测装置包括水流开关和溢流管，本实用新型，具有使用寿命长和检测准确度高的特点。

权利要求书1页 说明书4页 附图3页CN 209821184 U 2019.12.20C N 209821184U权　利　要　求　书1/1页CN 209821184 U1.一种水质在线监测装置，包括监测舱(1)、防盗箱(4)、溢流检测装置(5)和水泵(6)，其特征在于：所述防盗箱(4)的内部安装有监测舱(1)，所述监测舱(1)的顶部安装有溢流检测装置(5)，所述防盗箱(4)的一侧设置有水泵(6)。

2.根据权利要求1所述的一种水质在线监测装置，其特征在于：所述水泵(6)的入水口连接待检测水源，所述水泵(6)的出水口连接有进水管(11)，所述进水管(11)贯穿防盗箱(4)的侧壁，且进水管(11)的一端与监测舱(1)的一侧相贯通，所述监测舱(1)的一侧贯通有出水管(12)，所述出水管(12)穿过防盗箱(4)的侧壁。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202122528532.0(22)申请日 2021.10.20(73)专利权人 河南海天环境科技有限公司地址 457000 河南省濮阳市人民路与昆吾路交叉口西北角人民路办事处296号专利权人 河南豫腾环保科技有限公司(72)发明人 管素敏　吴玉涛　张奎亮　张俊垒　李惠霖　张海飞　刘艳飞　李庆会　徐小雨　(74)专利代理机构 北京天盾知识产权代理有限公司 11421代理人 张晓庆(51)Int.Cl.G01N 33/18(2006.01)(54)实用新型名称一种市政污水处理在线监测系统(57)摘要本实用新型公开了一种市政污水处理在线监测系统，包括数据采集单元和数据传输单元，数据采集单元包括水质检测仪、视频采集器和控制器，所述数据传输单元包括放大稳定调理电路和调谐发射电路，放大稳定调理电路用于对数据信号进行放大调节，有效防止网络波动影响数据信号传输的稳定性，消除网络波动引起的系统误差；调谐发射电路对放大后的数据信号进行功率放大，并在功放过程中形成LC谐振选频来对数据信号的发射频率进行调谐，使信号发射频率更加精准，避免外界电磁高频信号对数据信号传输产生干扰；本实用新型有效避免数据信号在传输过程中的干扰因素，保证数据信号远程传输过程精准稳定，提升在线监测系统的精确性。

权利要求书1页 说明书3页 附图1页CN 216209065 U 2022.04.05C N 216209065U1.一种市政污水处理在线监测系统，包括数据采集单元和数据传输单元，其特征在于：所述数据采集单元包括水质检测仪、视频采集器和控制器，所述数据传输单元包括放大稳定调理电路和调谐发射电路，所述放大稳定调理电路的输入端连接所述控制器的数据信号输出端，所述放大稳定调理电路的输出端连接所述调谐发射电路的输入端，所述调谐发射电路的输出端设置有与后台监控中心形成远程通讯的无线信号发射器。

专利名称：一种水质在线监测系统专利类型：发明专利
发明人：周四新
申请号：CN201610666352.X 申请日：20160812
公开号：CN106198915A
公开日：
20161207
专利内容由知识产权出版社提供
摘要：本发明涉及一种水质在线监测系统，包括取样装置、预处理装置、检测装置、控制中心、信号传输装置和监控中心。

取样装置的输出端与预处理装置的输入端连接，预处理装置的输出端与检测装置的输入端连接。

控制中心与取样装置信号连接，并根据控制指令向取样装置发送取样指令；控制中心与预处理装置信号连接，根据控制指令向预处理装置发送分样指令；控制中心与检测装置信号连接，根据控制指令向检测装置发送检测指令,并接收检测装置发送的检测结果；控制中心通过信号传输装置与监控中心信号连接，向监控中心发送检测结果,并接收监控中心发送的控制指令。

可实现对污水检测的实时监控、及时反馈。

申请人：周四新
地址：200120 上海市浦东新区花木镇白杨路360弄15号202室
国籍：CN
代理机构：北京酷爱智慧知识产权代理有限公司
代理人：赵永辉
更多信息请下载全文后查看。

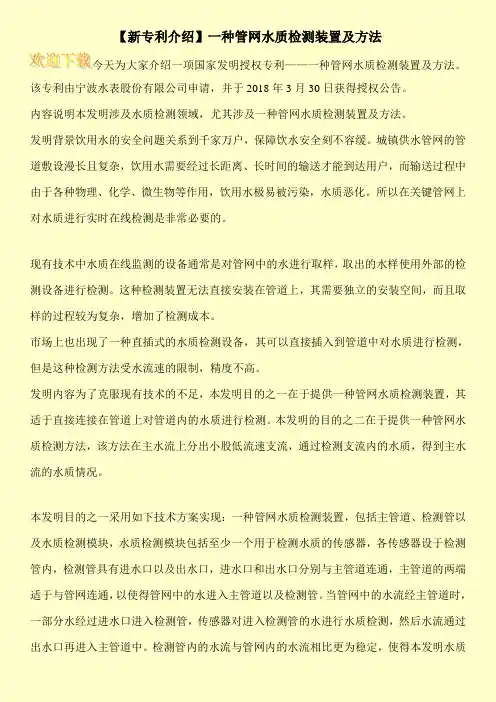

【新专利介绍】一种管网水质检测装置及方法今天为大家介绍一项国家发明授权专利——一种管网水质检测装置及方法。

该专利由宁波水表股份有限公司申请，并于2018年3月30日获得授权公告。

内容说明本发明涉及水质检测领域，尤其涉及一种管网水质检测装置及方法。

发明背景饮用水的安全问题关系到千家万户，保障饮水安全刻不容缓。

城镇供水管网的管道敷设漫长且复杂，饮用水需要经过长距离、长时间的输送才能到达用户，而输送过程中由于各种物理、化学、微生物等作用，饮用水极易被污染，水质恶化。

所以在关键管网上对水质进行实时在线检测是非常必要的。

现有技术中水质在线监测的设备通常是对管网中的水进行取样，取出的水样使用外部的检测设备进行检测。

这种检测装置无法直接安装在管道上，其需要独立的安装空间，而且取样的过程较为复杂，增加了检测成本。

市场上也出现了一种直插式的水质检测设备，其可以直接插入到管道中对水质进行检测，但是这种检测方法受水流速的限制，精度不高。

发明内容为了克服现有技术的不足，本发明目的之一在于提供一种管网水质检测装置，其适于直接连接在管道上对管道内的水质进行检测。

本发明的目的之二在于提供一种管网水质检测方法，该方法在主水流上分出小股低流速支流，通过检测支流内的水质，得到主水流的水质情况。

本发明目的之一采用如下技术方案实现：一种管网水质检测装置，包括主管道、检测管以及水质检测模块，水质检测模块包括至少一个用于检测水质的传感器，各传感器设于检测管内，检测管具有进水口以及出水口，进水口和出水口分别与主管道连通，主管道的两端适于与管网连通，以使得管网中的水进入主管道以及检测管。

当管网中的水流经主管道时，一部分水经过进水口进入检测管，传感器对进入检测管的水进行水质检测，然后水流通过出水口再进入主管道中。

检测管内的水流与管网内的水流相比更为稳定，使得本发明水质。

专利名称：一种水处理水质在线监测系统专利类型：实用新型专利
发明人：向龙
申请号：CN201821454776.0
申请日：20180906
公开号：CN209014558U
公开日：
20190621
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种水处理水质在线监测系统，属于水处理水质监测技术领域，该监测系统包括检测装置，还包括预处理装置，预处理装置包括筒体，筒体下部连接有进水管和出水管；筒体内部设有第一水箱、第二水箱、第三水箱和第四水箱，进水管与第一水箱连通，出水管与第四水箱连通，第二水箱位于第一水箱上方，第一水箱和第二水箱之间设有第一过滤件，第二水箱和第三水箱之间设有第二过滤件，第四水箱位于第三水箱下方，第四水箱与第三水箱之间设有第三过滤件，第四水箱与第一水箱之间设有隔板，解决了现有水质在线检测装置检测河流等含有固定杂质或污泥的水样时，河水不经预处理就直接进行检测，使得探头容易受到污染，检测精度出现偏差的问题。

申请人：长沙龙新净水科技有限公司
地址：410100 湖南省长沙市长沙县星沙街道东六路266号华润置地广场一期第7#幢1层113号国籍：CN
代理机构：北京汇信合知识产权代理有限公司
代理人：孙民兴
更多信息请下载全文后查看。

专利名称：一种废水在线监测系统
专利类型：实用新型专利
发明人：杨雄,李群,罗先杰,陈甜,王芷丹,龙现福申请号：CN201921228133.9
申请日：20190731
公开号：CN210376331U
公开日：
20200421
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种废水在线监测系统，包括COD监测仪、氨氮检测仪以及水样采集常压稳压机构，所述水样采集常压稳压机构通过水样采集测量软管分别与所述COD监测仪和氨氮检测仪连接，所述COD监测仪与氨氮检测仪分别通过检测后废水回管与所述水样采集常压稳压机构连接，所述COD监测仪与水样采集常压稳压机构连接的水样采集测量软管上设置有针形阀，所述氨氮检测仪与所述水样采集常压稳压机构连接的水样采集测量软管上设置有截止阀，所述水样采集常压稳压机构为容积为30ml的敞口容器。

本实用新型在水样采集测量软管和回水总管之间设置敞口的水样采集常压稳压机构，用以防止采集测量软管爆裂，操作方便，提高了工作效率。

申请人：贵州中测检测技术有限公司
地址：561000 贵州省安顺市西秀区产业园区
国籍：CN
代理机构：重庆百润洪知识产权代理有限公司
代理人：程宇
更多信息请下载全文后查看。
