工程制图--水利工程图
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
平面图1：200或 1：200
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
平面图1：200或 1：200
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
《水利工程制图丛书》课件
投影原理与视图选择
投影原理
学习正投影法，掌握点、线、面的投影特性。
视图选择
根据工程需要，选择主视图、俯视图和左视图等。
绘图步骤与方法
步骤
设置绘图比例和图框→绘制图形→标注尺寸和文字→检查修 改。
方法
掌握绘制直线、圆、椭圆、多边形等基本图形的方法，以及 图形的编辑和修改方法。
03
CHAPTER
水利工程图绘制技巧
熟练掌握绘图软件
遵循制图标准
如AutoCAD等，能够高效地绘制、编辑和 输出水利工程图纸。
遵循国家和行业的相关制图标准，确保图 纸的规范性和通用性。
注重细节
多专业协作
在绘制水利工程图时，应注重细节处理， 如线条粗细、字体大小、符号标注等，以 确保图纸的可读性和美观度。
水利工程图涉及多个专业领域，应加强多 专业之间的协作与沟通，确保图纸内容的 准确性和完整性。
《水利工程制图丛书》PPT课 件
目录
CONTENTS
• 水利工程制图概述 • 水利工程制图基础知识 • 水利工程图绘制技巧 • 水利工程制图实例分析 • 水利工程制图软件介绍
01
CHAPTER
水利工程制图概述
水利工程制图的基本概念
01
水利工程制图是利用图样表示水利工程的结构、尺寸、材料和 技术要求的学科，是水利工程设计和施工中的重要环节。
02
图样是水利工程设计、施工、管理、监测和运行维护的重要依
据，具有形象、直观、信息量大、易于理解等优点。
水利工程制图的基本内容包括平面图、立面图、剖面图、施工
03
图和效果图等。
水利工程制图的发展历程
水利工程制图的发展经历了从手工绘图到计算机辅助绘图的过程，计算机技术的发展为水利工程制图 带来了革命性的变化。
建筑制图课件第14章水利工程图
度是__________，其桥面的标高为___________。 4.上游的灌溉水位是_______，绿化水位是___________；下有的灌溉水位是
___________，绿化水位是_______________。 5.该水闸共___孔，每孔闸净宽__________，总宽____________。 6.海漫部分设计排水孔的作用是_________________，排水的间距是
4）施工图
按设计要求，用于指导水利工程与水工建筑物施 工的图样，称为施工图。
5）竣工图
工程验收时，根据建筑物建成后的实际情况所绘 制的建筑物图样，称为竣工图。
2、水工图的特点
1）水工建筑物的特点
（1）水工建筑物的形体比较庞大，但结构型式与构造并不十分复杂，水平 方向与铅垂方向的尺寸一股相差比较大；
2）水工图的特点
水工图在图示方法上有如下主要特点； (1)水工图中的各种图样，主要是用正投影方法绘制的，它们符合正投影的 规律及投影关系，允许将平面、立面与剖面图分别单独画出； (2)由于水工建筑物较大，所以相应图样部用缩小的比例，常需大量的、较 大比例的详图； (3)鉴于水工建筑物建造于地面上的特点，一般在其剖面图中反映出建筑物 与地基的连接形式和构造要求，在平面图中应反映出与地面的相交情况等； (4)水工建筑物的材料繁多，为制图简便及清楚起见，水工图中常用图例； (5)为了表示水工建筑物的工作情况，在主要剖面图上常应表 示出相应的工作条件，如水位、淤沙等。
2) 铺盖:铺盖是铺设在上游河床上、紧靠闸室或坝体的一层防冲、防渗保护 层，其作用为保护上游河床，提高闸室、大坝的安全稳定性。 3) 护坦和消力池:经闸、坝流下的水带有很大的冲击力，为防止下游河床受 冲刷，保证闸、坝的安全，在紧接闸坝的下游河床上，常用钢筋混凝土做出 消力池，水流在池中翻滚，消除大部分水流冲力。消力池的底板称为护坦， 上设排水孔，用以排出闸、坝基础的渗漏水，降低护坦所承受的渗透压力。
___________，绿化水位是_______________。 5.该水闸共___孔，每孔闸净宽__________，总宽____________。 6.海漫部分设计排水孔的作用是_________________，排水的间距是
4）施工图
按设计要求，用于指导水利工程与水工建筑物施 工的图样，称为施工图。
5）竣工图
工程验收时，根据建筑物建成后的实际情况所绘 制的建筑物图样，称为竣工图。
2、水工图的特点
1）水工建筑物的特点
（1）水工建筑物的形体比较庞大，但结构型式与构造并不十分复杂，水平 方向与铅垂方向的尺寸一股相差比较大；
2）水工图的特点
水工图在图示方法上有如下主要特点； (1)水工图中的各种图样，主要是用正投影方法绘制的，它们符合正投影的 规律及投影关系，允许将平面、立面与剖面图分别单独画出； (2)由于水工建筑物较大，所以相应图样部用缩小的比例，常需大量的、较 大比例的详图； (3)鉴于水工建筑物建造于地面上的特点，一般在其剖面图中反映出建筑物 与地基的连接形式和构造要求，在平面图中应反映出与地面的相交情况等； (4)水工建筑物的材料繁多，为制图简便及清楚起见，水工图中常用图例； (5)为了表示水工建筑物的工作情况，在主要剖面图上常应表 示出相应的工作条件，如水位、淤沙等。
2) 铺盖:铺盖是铺设在上游河床上、紧靠闸室或坝体的一层防冲、防渗保护 层，其作用为保护上游河床，提高闸室、大坝的安全稳定性。 3) 护坦和消力池:经闸、坝流下的水带有很大的冲击力，为防止下游河床受 冲刷，保证闸、坝的安全，在紧接闸坝的下游河床上，常用钢筋混凝土做出 消力池，水流在池中翻滚，消除大部分水流冲力。消力池的底板称为护坦， 上设排水孔，用以排出闸、坝基础的渗漏水，降低护坦所承受的渗透压力。
水利工程图简介(ppt 31张)
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的 形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体 的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法 对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
纵横比例的标注
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。 图形超出对称线时可不
画对称符号
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可 仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。 n个
水工图
建筑物结构图 施工图 竣工图
博阳河
105国道
导托堤 3.795 km
导托堤
德安县城 南面
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
水利工程图的表达方法及识读
22
二、视图配置及名称
平面图 剖视图 立面图 剖面图 详图 试图配置及标注
23
三、水工图的习惯画法和规定画法
展开画法 省略画法 简化画法 拆卸画法 分层画法 连接画法 合成视图
24Leabharlann 、基本规定1、河流的上下游和左右岸 在水利水电工程中规定，河流以挡水建筑
物为界，逆水流方向在挡水建筑物上方的河流段 称为上游，在挡水建筑物下方的河流段称为下游。 还规定，视向顺水流方向，左边称为左岸，右边 称为右岸
43
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
以水库枢纽为例。
8
9
3、结构图
主要包括水工建筑物体型结构设计 图、钢筋混凝土结构图、钢结构图和木 结构图
以涵洞式进水闸结构图为例
10
11
12
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
13
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
33
34
• 2、剖视图 • 平行于建筑物轴线或顺河流方向剖切所
得，亦可称为纵剖视图。 • 用以表达建筑物内部的结构形状及位置
关系，表达建筑物的高度尺寸及特征水位， 表达地形、地质情况及建筑材料。
35
• 3、立面图
二、视图配置及名称
平面图 剖视图 立面图 剖面图 详图 试图配置及标注
23
三、水工图的习惯画法和规定画法
展开画法 省略画法 简化画法 拆卸画法 分层画法 连接画法 合成视图
24Leabharlann 、基本规定1、河流的上下游和左右岸 在水利水电工程中规定，河流以挡水建筑
物为界，逆水流方向在挡水建筑物上方的河流段 称为上游，在挡水建筑物下方的河流段称为下游。 还规定，视向顺水流方向，左边称为左岸，右边 称为右岸
43
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
以水库枢纽为例。
8
9
3、结构图
主要包括水工建筑物体型结构设计 图、钢筋混凝土结构图、钢结构图和木 结构图
以涵洞式进水闸结构图为例
10
11
12
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
13
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
33
34
• 2、剖视图 • 平行于建筑物轴线或顺河流方向剖切所
得，亦可称为纵剖视图。 • 用以表达建筑物内部的结构形状及位置
关系，表达建筑物的高度尺寸及特征水位， 表达地形、地质情况及建筑材料。
35
• 3、立面图
水利工程图
程的图样称为水利工程图，简称水工图。 （见例图）
以下具体论述水工图的分类和特点 .
节目录
Shuiligongchengzhitu
工程实例：
三峡工程
下一页
Shuiligongchengzhitu
新丰江
下一页
Shuiligongchengzhitu
丹江口宽缝重力坝
返回
Shuiligongchengzhitu
水工图的分类
水利工程各个阶段对图样均有不同的要求， 勘察阶段有地形图、工程地质图；设计阶段有 枢纽布置图、建筑物结构图、细部构造图；施 工阶段有施工图；验收阶段有竣工图等。
1. 工程位置图 2. 枢纽图 3. 建筑物结构图 4. 施工图 5. 竣工图
下一页
Shuiligongchengzhitu
工程位置图
返回
Shuiligongchengzhitu
§15-3 水利工程图的尺寸标注
一、标高标注
水面标高
标高数字一律以米 为单位，注写到小数点 以后第三位。在总布置 图中，可注写到小数点 后第二位。
特征水位应在标注 水位的基础上加注特征 水位名称 。
标高
正常蓄水位 107.000
标高标注
Shuiligongchengzhitu
下一页
Shuiligongchengzhitu
视图的名称和作用
下一页
Shuiligongchengzhitu
视图的名称和作用
（3）剖视图 沿建筑物长度方向中心线剖切的全剖视图 配置在正视图的位置，称为该建筑物的剖 视图。
(４)剖面图 表达建筑物组成部分的断面形状及建筑材 料。
下一页
Shuiligongchengzhitu
以下具体论述水工图的分类和特点 .
节目录
Shuiligongchengzhitu
工程实例：
三峡工程
下一页
Shuiligongchengzhitu
新丰江
下一页
Shuiligongchengzhitu
丹江口宽缝重力坝
返回
Shuiligongchengzhitu
水工图的分类
水利工程各个阶段对图样均有不同的要求， 勘察阶段有地形图、工程地质图；设计阶段有 枢纽布置图、建筑物结构图、细部构造图；施 工阶段有施工图；验收阶段有竣工图等。
1. 工程位置图 2. 枢纽图 3. 建筑物结构图 4. 施工图 5. 竣工图
下一页
Shuiligongchengzhitu
工程位置图
返回
Shuiligongchengzhitu
§15-3 水利工程图的尺寸标注
一、标高标注
水面标高
标高数字一律以米 为单位，注写到小数点 以后第三位。在总布置 图中，可注写到小数点 后第二位。
特征水位应在标注 水位的基础上加注特征 水位名称 。
标高
正常蓄水位 107.000
标高标注
Shuiligongchengzhitu
下一页
Shuiligongchengzhitu
视图的名称和作用
下一页
Shuiligongchengzhitu
视图的名称和作用
（3）剖视图 沿建筑物长度方向中心线剖切的全剖视图 配置在正视图的位置，称为该建筑物的剖 视图。
(４)剖面图 表达建筑物组成部分的断面形状及建筑材 料。
下一页
Shuiligongchengzhitu
工程制图--水利工程图分析
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图

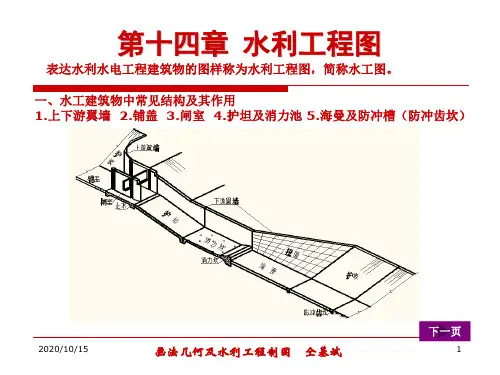

工程制图第十四章水利工程图
画法几何及水利工程制图 仝基斌
15
8、连接画法
2020/10/15
画法几何及水利工程制图 仝基斌
16
9、规定画法简化画法
2020/10/15
画法几何及水利工程制图 仝基斌
17
2020/10/15
画法几何及水利工程制图 仝基斌
18
2020/10/15
画法几何及水利工程制图 仝基斌
19
2020/10/15
2020/10/15
画法几何及水利工程制图 仝基斌
21
2、点线面的尺寸标注
2020/10/15
画法几何及水利工程制图 仝基斌
22
3、长度尺寸的标注(k+m) 4、高度尺寸的标注(高程符号)
2020/10/15
画法几何及水利工程制图 仝基斌
23
5、规则变化图形的尺寸标注
（1）列表法
2020/10/15
人站在下游面向建筑物作投影，所得的视图称下游立面图。
人站面向下游站立时， 左手称左岸右手称右岸
2020/10/15
画法几何及水利工程制图 仝基斌
8
纵剖视图
2020/10/15
画法几何及水利工程制图 仝基斌
9
四、其他表达方法 1.详图
2020/10/15
画法几何及水利工程制图 仝基斌
10
2、展开视图
28
八、水工图的绘制
1、了解工程建筑概况、设计参数、结构特点
2、定视图表达方案 3、定比例和布图 4、用细实线打底稿 5、检查加深、标符号 6、标尺寸、填标题栏
2020/10/15
画法几何及水利工程制图 仝基斌
29
2020/10/15
16水利工程图
2.1 视图配置及名称
★河流和建筑物的纵、横剖视图
当剖切平面平行于建筑物轴线或顺河流流向时，称 为纵剖视（或纵剖面图）。
2.1 视图配置及名称
★河流和建筑物的纵、横剖视图
当剖切平面垂直于建筑物轴线或河流流向时，称为 横剖视（或横剖面图）。
2.1 视图配置及名称
★立面图
正视图、左视图、右 视图、后视图一般统 称立面图。
• 施工总平面布置图 —— 反映施工现场场地布置 • 开挖图 —— 反映建筑物基础开挖和料场开挖情况 • 浇筑图 —— 反映大体积混凝土分期、分块浇筑情况 • 施工导流布置图 —— 反映施工导流方法 • 施工方法图 —— 反映建筑物施工方法和流程
竣工图
根据建筑物建成后的实际情况绘制而成的图样。
• 工程验收 • 技术资料、档案 • 技术交流
葛洲坝水利枢纽
冲砂闸
冲砂闸：用以排放水库泥沙的建筑物。
葛洲坝水利枢纽
葛洲坝水利枢纽
三峡水利枢纽
江都水利枢纽
江都水利枢纽 —— 南水北调东线源头
江都水利枢纽 —— 江都四站
江都水利枢纽 —— 江都四站
江都水利枢纽 —— 变电所
江都水利枢纽 —— 变电所
江都水利枢纽 —— 万福闸
江都水利枢纽 —— 太平闸
葛洲坝水利枢纽
拦河坝
拦河坝：挡水建筑物，用于拦截河流抬高上游水位，形成水库和落差。
葛洲坝水利枢纽
水电站
水电站：利用上、下游水位差和流量进行发电的建筑物。
葛洲坝水利枢纽
船闸 船闸
船闸：用以克服水位差产生的通航障碍的建筑物。
葛洲坝水利枢纽
泄水闸
泄水闸：用以排放上游水流，进行水位和流量调节的建筑物。
水利工程图
1、规划图
表示流域内一条或一条以上河流的 水利水电建设的总体规划、某条河流梯 级开发的规划、某地区农田水利建设的 规划等。 灌区规划图为例。
2、布置图
布置图主要表示整个水利枢纽的布置、 某个主要水工建筑物的布置等。 常见的水利枢纽如水库枢纽（包括挡水 坝、输水涵洞、溢洪道等），泵站枢纽（包 括泵站、进水闸等） 以水库枢纽为例。
2、图线 水工图中图线的线型和用途基本上与土 木建筑图中的一致，但有两点需注意： ①水工图中的粗实线除了表示可见轮廓线外， 还用来表示结构分缝线和地质断层线及岩性 分界线 ②水工图中的原轮廓线除了可用双点画线表 示外，还可以用虚线表示。
3、符号 水工图中表示水流方向的箭头符号 指北针的绘制，其位置一般在图的左上 角，必要时可画在图纸的其它适当位置。
闸墩
溢流坝
二、锥面
• 1.锥面的形成 • 锥面是由一直线（母线）沿着一曲 导线并通过一导点运动而形成的。
1、两种画法： 在其反映轴线实长的视图中画若 干条有疏密之分的直素线 在反映锥底圆弧实形的视图中则 画若干条均匀的直素线。
2、在锥面的各视图中均画出若干条示坡线，注意 锥面素线和示坡线应指向锥顶。
三、渐变面
渐变面是有方（矩）形过渡到圆形或作相反 方向变化的逐渐变化面。
1、渐变面的形成 渐变面是由四个三角形平面和四个部分斜椭圆 锥面相切而形成的组合面，如图16（a）所示。其 中，方（矩）形的四个顶点 S1 、 S2 、 S3 、 S4 分别 为四个斜椭圆锥的顶点，圆周的四段圆弧分别为 四个斜椭圆锥的底面圆弧，圆心O与锥顶S1、S2、 S3 、 S4 的连线 OS1 、 OS2 、 OS3 、 OS4 分别为四个 斜椭圆锥的圆心连线。
5、分层画法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
规划图
枢纽布置图
水工图
建筑物结构图
施工图
竣工图
105国道
导托堤 3.795 km
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
开成直线后，绘制成视图、剖视图或断面图。这时应在图名后注 写“展开”二字，或写成展视图。
7、拆卸画法 当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，
可假想将遮挡结构拆去或将填上掀去，然后作被遮挡结构的投影。采 用拆卸画法无需作任何说明和标注。
展开画法
水利工程图的表达方法
8、合成视图 对称或基本对称的同一物体
平面图1：200或 1：200
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺 寸通常采用里程桩的标注方法，即 k +- m，其中k为公里数，m为 米数。
起点桩号注成 0+000，反方向用“--”。
仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。
n个
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法 对于较长且沿长度方向的断面形状一致或按一定规律变化的
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构 的图样称为水利工程图，简称水工图。
相关规范《水利水电工程制图标准》（SL73-95）。
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
以后第三位。在总布置
图中，可注写到小数点
后第二位。 特征水位应在标注
标高
正常蓄水位 107.000
水位的基础上加注特征
水位名称 。
特征水位是指反映水库工作状态的水位, 是规划设计阶段确定主要水工建筑物尺 寸(如坝高、溢洪道宽度、电站装机容 量等)及估算工程效益的基本依据。
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
（2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图，剖 视图、断面图的剖切位置及投影方向，详图表达的部位，各视图的 大概作用，以及有哪些规定画法和习惯画法，为深入读图做准备。
（3）分析形体： 对建筑物的主要组成部分逐一分析识读 。识读水工图， 除想象形状外，还有结构、大小、材料等项内容需一并加以识读。
形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。水利工图的表达方法5、连接画法
当形体较长，图纸空间 有限，形体需全部表达时，可 采用连接画法分段绘制，并标 注连接符号和字母表示图形的 连接关系。
水利工程图的表达方法
6、展开画法 当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展
