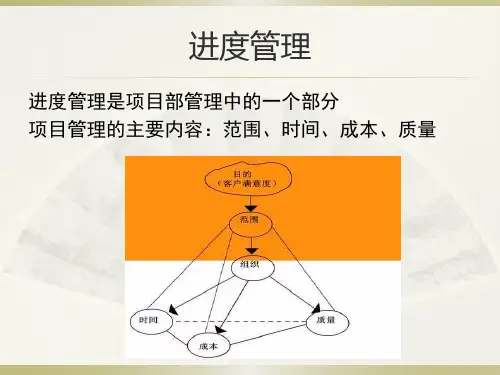

单双代号网络图建筑工程项目进度管理

四、单代号网络图（掌握）（一）单代号网络图的基本概念1．节点单代号网络图中的每一个节点表示一项工作，如图所示：注意：箭线的箭尾节点编号应小于箭头节点的编号。

一项工作必须有唯一的一个节点及相应的一个编号。

2．箭线（1）箭线表示紧邻工作之间的逻辑关系，（2）箭线既不占用时间，也不消耗资源；（3）无虚箭线（可用虚节点表示虚工作）3．线路节点编号从小到大依次表述。

（二）单代号网络图的绘图规则（掌握）（1）必须正确的表达逻辑关系；（2）严禁出现循环回路；（3）严禁出现双向箭头、无箭头连线；（4）严禁出现无箭尾、无箭头的箭线；（5）箭线不宜交叉，不可避免时，可采用过桥法或指向法；（6）只应有一个起点节点和终点节点当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚工作，作为该网络图的起点节点（St）和终点节点（Fin）。

【经典习题】【例题】（2014）某单代号网络图如下图所示，存在的错误有（）。

A．多个起点节点B．有多余虚箭线C．出现交叉箭线D．没有终点节点E．出现循环回路【答案】ABC【解析】单代号网络图中只应有一个起点节点；单代号网络图不用虚箭线表示；单代号网络图的绘图箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。

（三）单代号网络计划时间参数的计算（掌握）（六时标注法如同双代号网络图）1.时间间隔的计算（掌握）【例题】计算工作D与工作H、I的时间间隔，以及工作D的自由时差、总时差。

【经典习题】【例题1】（2014）单代号网络计划如下图所示（时间单位：天），工作C的最迟开始时间是（）A．０B．1C．3D．4【答案】D【解析】本题考查工程网络计划的类型和应用。

单代号网络计划的最迟开始时间=本工作的最迟完成时间-本工作的持续时间=9-5=4。

【例题2】（2017）某网络计划中，工作F有且仅有两项并进行的紧后工作G和H，G工作的最迟开始时间第12天，最早开始时间为第8天；H工作的最迟完成时间为第14天，最早完成时间为第12天；工作F和G、H的时间间隔分别为4天和5天，则F工作的总时差为（）天。

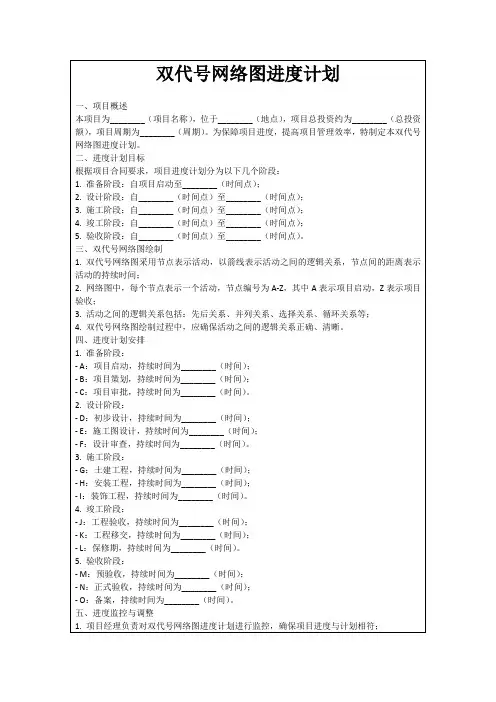

项目管理进度计划计算方法--网络图法一、双代号网络图的概念如果用一条箭线来表示一项工作，将工作的名称写在箭线上方，完成该项工作所需要的时间注在箭线下方，箭尾表示工作的开始，箭头表示工作的结束，在箭头和箭尾处分别画上圆圈并加以编号，称为双代号。

双代号网络图的组成——工作（箭线）、节点、路径工作（箭线）是指一项需要消耗人力、物力和时间的具体活动过程，也称工序、作业，用箭线表示工作。

（一）箭线(1)一根箭线表示一项工作或表示一个施工过程。

(2)一根箭线表示一项工作所消耗的时间和资源，分别用数字标注在箭线的下方和上方。

(3)在无时间座标的网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，(4)箭线的方向表示工作进行的方向和前进的路线，箭尾表示工作的开始，箭头表示工作的结束。

(5)箭线可以画成直线、折线。

1、双代号网络图中工作的性质双代号网络图中的工作可分为实工作和虚工作。

双代号网络图中表示一项工作的基本形式双代号网络图中虚工作的表达形式虚工作在双代号网络图中起着正确表达工序间逻辑关系的重要作用2.双代号网络图中工作间的关系双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。

1. 紧前工作：紧排在本工作之前的工作称为本工作的紧前工作。

2. 紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。

本工作和紧后工作之间可能有虚工作。

3. 平行工作：可与本工作同时进行称为本工作的平行工作。

（二）节点和编号在双代号网络图中，节点用圆圈“○” 表示。

它表示一项工作的开始时刻或结束时刻，是工作的连接点。

节点不需要消耗时间和资源。

1.节点的分类（圆圈）一项网络计划的第一个节点，称为该项网络计划的起始节点，它是整个项目计划的开始节点；一项网络计划的最后一个节点，称为终点节点，表示一项计划的结束。

其余节点称为中间节点。

2.节点编号（圆圈里的数字）为了便于网络图的检查和计算，需对网络图各节点进行编号。

节点编号的基本规则：(1) 节点编号必须满足二条基本规则：1.箭头节点编号大于箭尾节点编号，因此节点编号顺序是：箭尾节点编号在前，箭头节点编号在后，凡是箭尾节点没编号，箭头节点不能编号；2.在一个网络图中，所有节点不能出现重复编号，编号的号码按自然数顺序进行。

例1 将下图所示双代号网络图改画成单代号网络图。

双代号网络图单代号网络图例2 比较例1的两张网络图，说明其主要差别在哪里？两种网络图的主要差别有以下两点：1. 双代号网络图中的每一项工作都由两个对应的代号来表示；而单代号网络图中的每一项工作则由一个独立的代号来表示，每一个节点都表示一项工作。

2. 双代号网络图中，工作间的逻辑关系可借助于虚工作(虚箭号)来表示，而在单代号网络图中，工作间的逻辑关系则用箭号来表示，因此单代号网络图中不会出现虚箭号。

一幅单代号网络图中，只会出现两个虚设的工作节点，那就是表示计划开始的虚工作节点和表示计划结束的虚工作节点。

例3 下图为一单号网络图，网络图各圆圈中横线上边的数字是工作代号，横线下边的数字是工作持续时间。

试用图上计算法计算各工作的最早可能开始时间ES i、最迟必须开始时间LS i、总时差TF i和局部时差FF i，标记出关键线路并确定总工期。

解：根据题意用图算法推算出的各工作时间参数，见上图，关键线路用粗箭号表示。

该网络图的计划总工期为11天。

例4 某工程的单代号网络如下图所示。

试用表上计算法求出网络图中各工作的ES i、EF、LS i、LF i、TF i、和FF i；确定关键工作并在图上说明关键线路；确定计划总工期(注：i下图中圆圈内横线上边为工作代号，横线下边为工作持续时间)。

解：用表算法推算了各工作的时间参数见下表。

该网络图的关键线路共有3条，它们分别为：计划总工期为19天。

一、网络计划技术基本概念二、网络图的绘制：知识点总结与归纳三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。

A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。
