主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。
主令电器只适合应用于控制电路中，不适合应用于主电路中。
主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

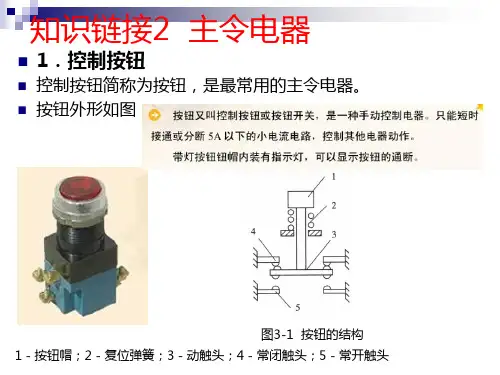

一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。
按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。
图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。
当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。
按钮触点动作的时间差特性在触点竞争的应用中起关键作用。
提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。
控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。
控制按钮的图形和文字符号如图2所示。
图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。
二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。
行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。
其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。
从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。
操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。
触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。
1.4 主令电器•主令电器是在自动控制系统中发出指令或信号的电器，用来控制接触器、继电器或其它电器线圈，使电路接通或分断，从而达到控制生产机械的目的。
•主令电器应用广泛、种类繁多。
按其作用可分为：控制按钮、行程开关、接近开关、万能转换开关、主令控制器及其它主令电器（如脚踏开关、钮子开关、紧急开关）等。
1.4 主令电器1.4.1控制按钮•按钮是由感测部分和执行部分组成。
感测部分有按钮帽、连杆、桥式动触头及复位弹簧，它们感知手动的主令信号。
整个触头系统为执行部分，完成常闭触头的动断与常开触头的动合。
LA19系列按钮的结构和图形符号如图1.21所示。
图1.21LA19系列按钮（a）内部结构（b）图文符号1-按钮帽2-复位弹簧3-动断触头4-动合触头1.4 主令电器1.4.1 控制按钮按钮的型号含义为：1.4 主令电器1.4.2行程开关•行程开关又称限位开关或位置开关。
是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器。
主要用于生产机械的运动方向、行程大小控制或位置保护等。
行程开关由操作头、触头系统和外壳3部分组成。
操作头用来接受机械设备发出的动作信号，并将此信号传递到触头系统；触头系统将操作头传来的机械信号通过本身的转换动作变换为电信号，输出到控制回路并使其作出必要的反应。
•行程开关型号含义为（以JLXK1-□□□为例）为：1.4 主令电器1.4.2行程开关1.4 主令电器1.4.2 行程开关•行程开关有直动式、转动式、组合式、微动式与滚轮式等种类。
直动式行程开关外形和结构见图1.22所示，图1.23为微动行程开关结构示意图，图1.24为行程开关的图形符号和文字符号。

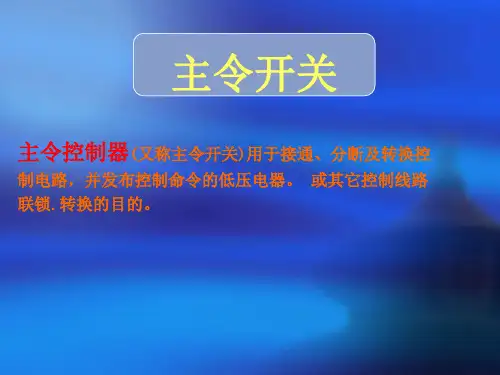

图1.22 直动式行程开关（a）外形图（b）结构原理图1-顶杆2-弹簧3-动断触点4-触头弹簧5-动合触点1.4 主令电器1.4.2 行程开关图1.23 微动行程开关复位弹簧1-推杆2-弯形片状弹簧3-动合触点4-动断触点5-Array图1.24 行程开关的图形符号及文字符号1.4 主令电器1.4.3 主令控制器•主令控制器主要用于电力传动装置中，按一定顺序分合触头，以达到发布命令或与其他控制线路联锁、转换的目的。
