VOD承载网的建设

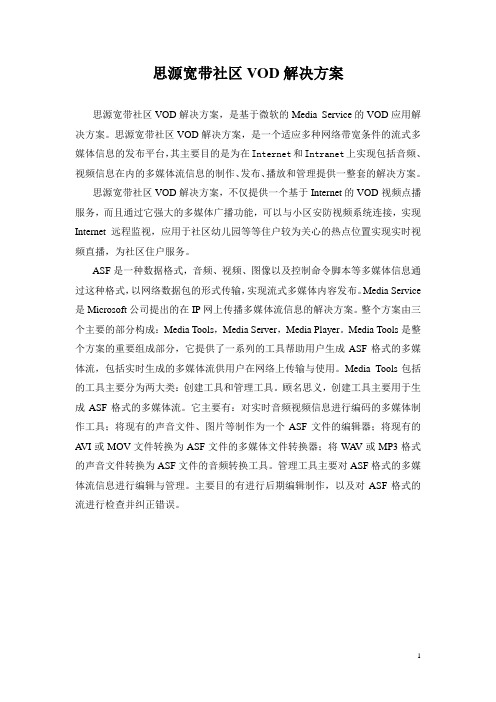

思源宽带社区VOD解决方案思源宽带社区VOD解决方案，是基于微软的Media Service的VOD应用解决方案。

思源宽带社区VOD解决方案，是一个适应多种网络带宽条件的流式多媒体信息的发布平台，其主要目的是为在Internet和Intranet上实现包括音频、视频信息在内的多媒体流信息的制作、发布、播放和管理提供一整套的解决方案。

思源宽带社区VOD解决方案，不仅提供一个基于Internet的VOD视频点播服务，而且通过它强大的多媒体广播功能，可以与小区安防视频系统连接，实现Internet远程监视，应用于社区幼儿园等等住户较为关心的热点位置实现实时视频直播，为社区住户服务。

ASF是一种数据格式，音频、视频、图像以及控制命令脚本等多媒体信息通过这种格式，以网络数据包的形式传输，实现流式多媒体内容发布。

Media Service 是Microsoft公司提出的在IP网上传播多媒体流信息的解决方案。

整个方案由三个主要的部分构成：Media Tools，Media Server，Media Player。

Media Tools是整个方案的重要组成部分，它提供了一系列的工具帮助用户生成ASF格式的多媒体流，包括实时生成的多媒体流供用户在网络上传输与使用。

Media Tools包括的工具主要分为两大类：创建工具和管理工具。

顾名思义，创建工具主要用于生成ASF格式的多媒体流。

它主要有：对实时音频视频信息进行编码的多媒体制作工具；将现有的声音文件、图片等制作为一个ASF文件的编辑器；将现有的A VI或MOV文件转换为ASF文件的多媒体文件转换器；将WA V或MP3格式的声音文件转换为ASF文件的音频转换工具。

管理工具主要对ASF格式的多媒体流信息进行编辑与管理。

主要目的有进行后期编辑制作，以及对ASF格式的流进行检查并纠正错误。

1、思源宽带社区VOD解决方案系统配置·服务器根据情况可设一台或多台服务器，服务器硬件配置一般是PIII400以上CPU，内存在128～512M左右。

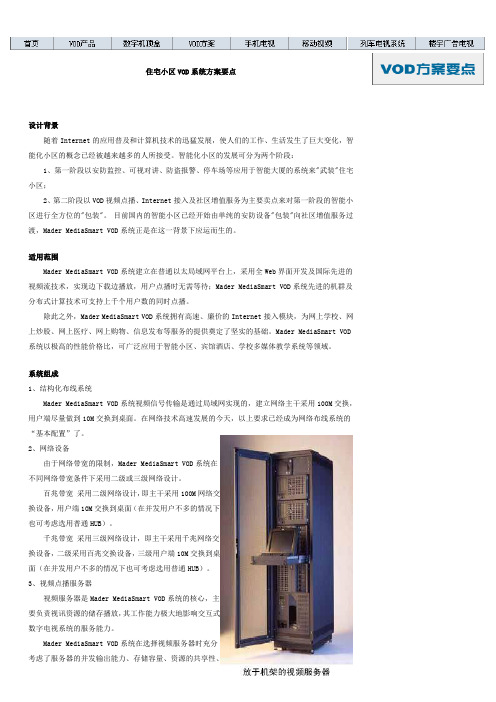

住宅小区VOD系统方案要点设计背景随着Internet的应用普及和计算机技术的迅猛发展，使人们的工作、生活发生了巨大变化，智能化小区的概念已经被越来越多的人所接受。

智能化小区的发展可分为两个阶段：1、第一阶段以安防监控、可视对讲、防盗报警、停车场等应用于智能大厦的系统来"武装"住宅小区；2、第二阶段以VOD视频点播、Internet接入及社区增值服务为主要卖点来对第一阶段的智能小区进行全方位的"包装"。

目前国内的智能小区已经开始由单纯的安防设备"包装"向社区增值服务过渡，Mader MediaSmart VOD系统正是在这一背景下应运而生的。

适用范围Mader MediaSmart VOD系统建立在普通以太局域网平台上，采用全Web界面开发及国际先进的视频流技术，实现边下载边播放，用户点播时无需等待；Mader MediaSmart VOD系统先进的机群及分布式计算技术可支持上千个用户数的同时点播。

除此之外，Mader MediaSmart VOD系统拥有高速、廉价的Internet接入模块，为网上学校、网上炒股、网上医疗、网上购物、信息发布等服务的提供奠定了坚实的基础。

Mader MediaSmart VOD 系统以极高的性能价格比，可广泛应用于智能小区、宾馆酒店、学校多媒体教学系统等领域。

系统组成1、结构化布线系统Mader MediaSmart VOD系统视频信号传输是通过局域网实现的，建立网络主干采用100M交换，用户端尽量做到10M交换到桌面。

在网络技术高速发展的今天，以上要求已经成为网络布线系统的“基本配置”了。

2、网络设备由于网络带宽的限制，Mader MediaSmart VOD系统在不同网络带宽条件下采用二级或三级网络设计。

百兆带宽采用二级网络设计，即主干采用100M网络交换设备，用户端10M交换到桌面（在并发用户不多的情况下也可考虑选用普通HUB）。

酒店视频点播系统方案前言为了使酒店能够在竞争日益剧烈的市场中给客人能够提供出众、完善的软件效劳，更要为客人提供更加丰富完善的增值效劳，因而酒店就要不竭的朝着娱乐化、高档化、尺度化、计算机网络化、国际化等标的目的开展，只有这样才能包管本身在剧烈的竞争中立于不败之地。

由于视频点播、互联网接入以及酒店综合信息效劳都可以为酒店增加特色效劳、提高酒店的档次和完善酒店的形象，更是吸引客源、提高入住率的最有效办法；增值效劳工程的开展还同时能够为酒店带来更多更直接的经济效益，因此影视点播、上Internet网、综合信息效劳，将垂垂成为宾馆酒店的客房里必不成少的功能。

随着VOD视频点播在宾馆酒店行业迅速开展，仅在香港地域，就有80％摆布的酒店都配备了影视点播及收费系统。

由于宾馆的客人来自不同的国家和地域，教育、文化布景均不不异，因而对电视节目的要求也千差万别。

视频点播业务以其丰富的节目内容给客人提供享受，能够满足不同客人的不同需求，无疑是酒店客人喜爱的一种效劳形式。

国家旅游主管部分对于这种新兴技术给与了充实的必定和承认，并及时的点窜更新了相关的业界尺度，国家旅游局最新的2003版星级酒店评分尺度中规定，“要求四、五星级酒店必需提供客房宽带上网功能。

在酒店设施评定表中，在原通信效劳所占的8分的根底上，新增加了信息技术和通信48分，达到56分，占总分630分的9%，涉及到的工程包罗互联网接入、VOD点播、网络建设。

〞宾馆视频点播系统方案3.1.视频效劳器〔1〕视频效劳模块本系统按照客户的节目储藏容量要求按1000部节目数量、并发路数不低于90路。

我们为用户提供了高端的VOD视频效劳器系统，因此使用一台视频效劳器系统和节目库是系统的作为核心设备，再配备有磁盘阵列，8块143G存储空间的SCSI硬盘形成的海量的数字视频节目〔即节目库〕，通过核心的磁盘高速调剂软件和网络、均衡控制软件，负责将用户点播的视频节目输出，使每一个点播用户都能得到高质量的视频图像和点播响应。

附件2 三网融合承载网解决方案目录三网融合承载网解决方案 (1)1、三网融合承载网需求 (1)1.1 带宽需求 (1)1.2 流媒体业务的QoS 需求 (3)2、IPTV承载网全面架构 (5)3、承载网络改造与建设 (5)4、FTTx接入解决方案 (8)三网融合承载网解决方案1、三网融合承载网需求IPTV业务是一种基于IP网络的电信级业务。

按照业务类型来划分，IPTV可分为四类：流媒体业务、通信业务、游戏业务和信息业务。

流媒体业务，包括音频/视频点播和音频/视频直播业务。

通信业务包括视频通信和短消息服务。

游戏服务提供单机游戏和在线游戏。

信息业务通过机顶盒提供信息浏览。

流媒体业务有很大的带宽需求，而通信业务对实时性又有很高的要求。

因此IPTV业务与传统的互联网数据业务有很大的区别，大带宽，高QoS，二者结合是对承载网的基本要求。

1.1 带宽需求IPTV业务的特征决定了上线用户会长时间持续在线和占用网络带宽，且IPTV业务对带宽有很大的需求（标清流媒体约需带宽的1.5M～2.5M，高清流媒体需8M～20M）。

此外，IPTV业务对从节目源到机顶盒点到点的时延，抖动和流媒体的误码率也有很高的要求。

故IPTV业务在带宽和QoS需求方面对承载网络提出了很高的技术要求。

对VOD点播节目，为减轻骨干网带宽的压力，IPTV服务系统需要把一些热门节目分发到接近用户的CDN网络的边缘节点。

在城域网边缘的BRAS/Router被选作边缘节点，终端用户从边缘服务器节点获取热门节目内容。

根据调研统计结果，边缘服务器存储的内容可遵循2/8原则，即边缘服务器存储的20%热门片源，可满足80%用户的点播需求。

由此可知，VOD对带宽造成的压力，主要从终端用户接入侧到城域网边缘SR/BRAS之间的链路。

对电视直播业务，需要整网支持组播协议。

在核心层，需要支持PIM协议，域之间需要支持MBGP和MSDP。

汇聚层需要支持PIM和IGMP，接入层须支持IGMP Snooping+广播抑制或IGMP Proxy协议。

视翰流媒体VOD宽带内容管理平台建设方案-视频点播(VOD)解决方案随着电信宽带网络建设的日益完善和宽带接入业务的迅速发展，用户对宽带应用服务的需求越来越迫切。

如何向这些宽带用户提供以基于多媒体流服务为主的VOD视频点播、网络电视、网络教育、视频会议、宽带游戏等众多的宽带应用服务；来丰富用户网络休闲娱乐内容、促进宽带接入业务的进一步发展，提高宽带业务的竞争力、增强对用户的吸引力和用户的忠诚度，是电信在宽带业务发展中面临的一个重大挑战。

而大部分电信公司现有的流媒体VOD视频点播直播平台所面临的问题包括了：1、防盗链、防下载大量的盗链和下载工具的使用，使得局方的网络和服务器不堪重负，同时宝贵的内容无法得到有效的保护。

2、流媒体平台的选型Microsoft微软公司的MediaServices具有方便性、先进性、集成性、低费用的特点，属于市场主流产品。

而Real公司的HelixServer在高低带宽均可提供良好的视音频质量，虽然有片源广泛的优势，但有版权问题，且其正版版权授权费用较高。

同时两家公司互不兼容对方公司的格式，而双平台的架构又不便于管理。

3、多服务器集群在支持成千上万的用户并发的要求下，局方通常采用服务器集群的方式来解决，而采用这种方式的时候在节目的存储分布需要注意，现有的三种策略包括：一是镜像，每台视频服务器存储同样的视频节目，这样存储成本高、效率低，管理麻烦，不可取。

二是异步，即每台服务器存储不同的节目，这样的话每个节目的有效点播次数大大降低，如一台服务器有多个热播节目时容易堵塞，而其他服务器则空闲，所以也不建议。

三是CDN智能内容分发架构，普遍运用在大型流媒体平台，配合负载均衡均衡策略能有效的发挥平台的功能。

4、管理功能现有系统简单的管理功能，不仅使工作效率大大降低，而且无法实现运营：如没有ICP虚拟运营商管理模块，无法解决内容来源与版权问题，从而实现ISP 与ICP的共赢。

5、其他解决方案北京视翰公司的SHINE流媒体增值应用平台属于一套电信级的增值业务应用系统，整个系统具备统一的、较为完善的认证、计费和综合管理功能；具备完善的内容CDN分发策略、可靠的负载均衡方式和先进的DRM数字版权管理系统，强大的后台管理功能，并提供个性化的用户自服务系统，支持对第三方内容提供商ICP的接入和管理，实现对整个平台的可监控和可管理，支持预付费卡，将提高宽带运营商的竞争力，并且支持IPTV业务的扩展。

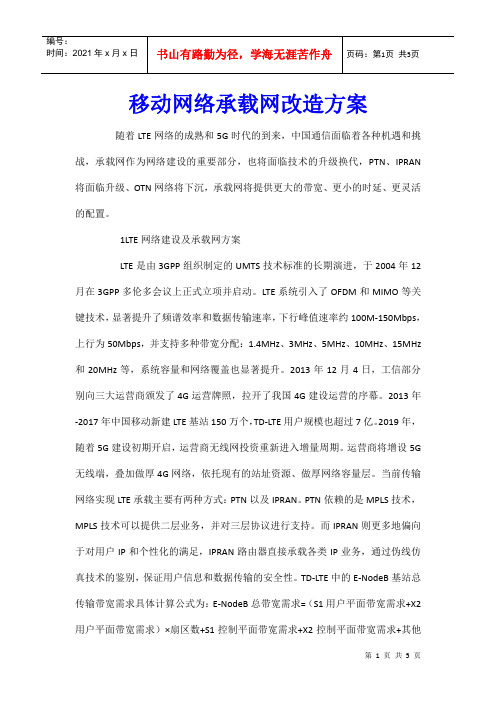

移动网络承载网改造方案随着LTE网络的成熟和5G时代的到来，中国通信面临着各种机遇和挑战，承载网作为网络建设的重要部分，也将面临技术的升级换代，PTN、IPRAN 将面临升级、OTN网络将下沉，承载网将提供更大的带宽、更小的时延、更灵活的配置。

1LTE网络建设及承载网方案LTE是由3GPP组织制定的UMTS技术标准的长期演进，于2004年12月在3GPP多伦多会议上正式立项并启动。

LTE系统引入了OFDM和MIMO等关键技术，显著提升了频谱效率和数据传输速率，下行峰值速率约100M-150Mbps，上行为50Mbps，并支持多种带宽分配：1.4MHz、3MHz、5MHz、10MHz、15MHz 和20MHz等，系统容量和网络覆盖也显著提升。

2013年12月4日，工信部分别向三大运营商颁发了4G运营牌照，拉开了我国4G建设运营的序幕。

2013年-2017年中国移动新建LTE基站150万个，TD-LTE用户规模也超过7亿。

2019年，随着5G建设初期开启，运营商无线网投资重新进入增量周期。

运营商将增设5G 无线端，叠加做厚4G网络，依托现有的站址资源、做厚网络容量层。

当前传输网络实现LTE承载主要有两种方式：PTN以及IPRAN。

PTN依赖的是MPLS技术，MPLS技术可以提供二层业务，并对三层协议进行支持。

而IPRAN则更多地偏向于对用户IP和个性化的满足，IPRAN路由器直接承载各类IP业务，通过伪线仿真技术的鉴别，保证用户信息和数据传输的安全性。

TD-LTE中的E-NodeB基站总传输带宽需求具体计算公式为：E-NodeB总带宽需求=（S1用户平面带宽需求+X2用户平面带宽需求）×扇区数+S1控制平面带宽需求+X2控制平面带宽需求+其他开销带宽。

如表1所示计算的是一个TD-LTE基站的峰值传输带宽需求，实际规划中一般计算基站的保证带宽需求。

保证带宽的计算有采用多种方式，可根据平均值和峰值配比进行计算。

韶关市广播电视台VOD交互数字电视系统招标技术要求一、总则1. 本次招标的项目及范围为：韶关有线数字电视前端设备采购项目之一。

2. 项目完成时间：在签订合同后30个日历天内完成货物安装验收及交付使用。

3. 本项目中标人承包及负责招标文件对中标人要求的一切事宜及责任。

包括设备供货、运输、保管、安装、调试、系统开发、系统集成、验收、培训及相关服务等。

4. 采购人有权在签订合同时对项目方案作适当修改调整或对产品数量作适量增加或减少。

5. 除中标人在投标文件中明确以外，中标人不得再以任何方式转包或分包本项目。

二、项目基本要求韶关市交互数字电视业务主要采用IPQAM与HFC网相结合的模式，数字电视点播视频流下行通过HFC网传输、上行交互信息通过Cable Modem系统或宽带IP网络传输。

本项目需配备包括：VOD存储和播出单元矩阵系统、内容采集与媒资系统、Backoffice 后台业务管理系统、VOD门户服务系统、双向EPG系统、机顶盒客户端、管理及监控系统、网络承载设备（IPQAM）、以及其它扩展型交互电视业务应用系统和交互业务运营支撑系统等该项目所需要的软件和硬件。

韶关市交互数字电视系统系统采用分布式组网架构，按照1个中心节点和5个分前端设计部署，IPQAM也分布部署，按照1000个3.75Mbps MPEG-2 MP@ML TS并发视频流，点播节目总容量按总计****************内容存储设计和配置，包括在线和近线，其中含16个频道的时移/nPVR（每频道7天）。

要求系统设计合理，最大限度地实现点播在本地服务器上发生，减少对骨干传输网络的带宽压力。

三、建设目标系统应具有很好的开放性和可扩展性，未来可以对系统功能和规模进行平滑扩展。

系统必须支持基本型VOD实时点播、时移电视、回看、nPVR等业务，同时对于其它主流扩展型业务和增强型亮点特色业务也要能够支持。

系统应具有比较高的集成度，能够在短期内开通系统。

面向 5G移动承载网的改造和建设方案摘要：在当前5G网络建设中，一直流传着“5G建设，承载先行”的口号，通过该口号也可以看出承载网对5G网络建设的重要作用。

由于5G网络在网络架构上与4G网络存在较大的差异，其具备的高传输性、高连接性等特点都要求5G网络需要更高质量的承载网络。

关键词：5G；承载网；改造1 引言随着5G技术的快速发展，在国内进行大面积普及和建设已成为必然性趋势，為更好的保障其应用性能，为人们提供更为良好的网络服务，当前应充分认识到5G承载网面临的挑战，积极完善5G建设的各项技术，设计更为科学的5G接入技术方案。

2 承载网改造思路在推进光接入网隐患整治工作中，将光接入网隐患整治与承载网、网络重构工作相结合，同步优化小区主干，逐步調整网络结构，分层使用，减少重复成本，使整治效果最大化。

通过汇聚机房以下光缆承载网和接入节点的合理规划和布局，做到分层次，划网格，固移融合，布局式建设，网格内综合接应。

解决部分市公司接入层主干光缆重复布放、占用管道资源较多、单用户接入成本较高等问题。

2.1 主要节点定义（1）城域主干光交。

介于汇聚机房与接入机房之间光交，以环路形式存在。

主要承载接入机房业务和基站接入业务。

（2）接入主干光缆。

城域主干光交或接入机房成环光缆。

严禁小区、专线业务使用。

（3）ODN光交。

介于接入机房与小区接入光交之间光交，以星型结构（或环型结构）存在。

主要承载小区、专线、基站等综合业务接入。

（4）ODN光网光缆。

ODN光交至接入机房光缆。

（5）小区接入光交。

ODN光交和业务区之间光交，主要接应小区业务。

（6）综合业务接入光缆小区、专线、基站业务上联光缆。

2.2 汇聚机房以下光缆承载网总体结构层次分明的光缆承载网组网结构主要分为三层，如下：（1）第一层：接入主干光缆环。

接入机房通过成环接入汇聚机房。

（2）第二层：ODN光网接入层。

ODN光交呈星型（或环型结构）接入接入机房。

（3）第三层：综合业务接入层。

局域网中基于W eb的VOD系统设计摘要目前各品牌电视已能够实现VOD功能，如TCL王牌彩电的VOD功能就很强大，它能够真正实现在线观看各大电影、电视剧、娱乐节目等。

并且有着强大的后台支持，几乎可以实现实时更新各大影片及电视剧等，影片的数量与同行业相比占有很大优势。

现在电视机行业中，从功能上来讲，已经经过了蓝光电视、互联网电视、3D电视、智能电视的革新，最终以“云电视”亮相现在高品质生活的时代。

VOD (Video On Demand)视频点播技术，从互联网电视起就已经实现了该功能。

本文主要论述了在域网中建立基于Web的VOD系统。

在此毕业设计中主要阐述了视频点播技术的设计过程。

主要体现在以下方面：本系统用Dreamweaver在WampServer 目录中建立站点。

为了更进一步的实现系统功能，使用了Microsoft Visual Studio 2008开发工具，并且单独使用了Visual Basic编辑程序提高系统的实用性。

在过程中将不同类型的功能链接到不同文件夹中，简单地实现了视频点播技术的功能。

关键词：局域网，Web，视屏点播系统，WampServe，VS2008LAN, Web-based VOD system designAbstract：Currently the brand TV VOD functionality can be achieved, such as TCL ACE TV VOD feature is very powerful, it can truly watch online movies, TV dramas, entertainment, etc. And have a strong background in support, almost real time updated movies and TV dramas, films compared with the industry accounts for a large number of advantages. Now in the TV industry, functional terms, have been Blu-ray TV, Internet TV, 3D TV, smart TV innovation, ended with "TV" debut era of higher quality of life. VOD (Video On Demand), video-on-demand technology, Internet TV has achieved since the function. This article mainly deals with the network to create Web-based VOD systems. In this graduation project, described the design process of the video-on-demand technology. Mainly reflected in the following aspects: this system with Dreamweaver the WampServer directories to create the site. In order to further implement the system function, use the Microsoft Visual Studio 2008 Developer tools, and use Visual Basic Editor to improve the usefulness of the system. During different types of function linked to a different folder, simply to achieve the features o f video-on-demand technology.Key words: LAN,Web, Video-on-demand system,WampServe,VS2008目录1 引言 (1)1.1课题的背景与意义 (1)1.1.1课题的开发背景 (1)1.1.2课题的开发意义 (1)1.2开发工具与环境 (3)1.2.1 VS2008技术概述 (3)1.2.2 Visual Basic技术概述 (5)1.2.3 WampServer概述 (6)1.2.4 Dreamweaver 概述 (6)1.2.5 Web的特点 (8)2 系统分析 (10)2.1 VOD系统概述 (10)2.1.1局域网中VOD系统的意义 (10)2.1.3 VOD系统在不同环境中的运行 (11)2.2 VOD系统可行性分析 (11)2.2.1 市场可行性分析 (11)2.2.2技术可行性分析 (11)2.3系统技术要求 (12)2.3.1功能要求 (12)2.3.2界面要求 (12)3 系统功能设计 (13)3.1 系统功能设计 (13)3.2系统功能模块设计 (13)3.3 系统流程图 (14)3.4 系统网页的设计 (15)4 系统实现 (17)4.1 WampServer操作下的系统实现 (17)4.1.1登录局域网站点 (17)4.1.2后台管理员操作 (18)4.1.3 观众前台操作 (20)4.2 Visual Basic操作下的系统实现 (21)4.3 TCL彩电VOD系统功能展示 (24)4.4 小结 (26)5 系统测试 (27)5.1 运行环境测试 (27)5.2 测试目的 (27)5.3 测试项目说明 (27)5.4测试评价 (27)6 结束语 (28)附录 (29)参考文献 (29)致谢 (31)1引言1.1课题的背景与意义1.1.1课题的开发背景VOD (Video On Demand)即视频点播技术的简称，也称为交互式电视点播系统。
