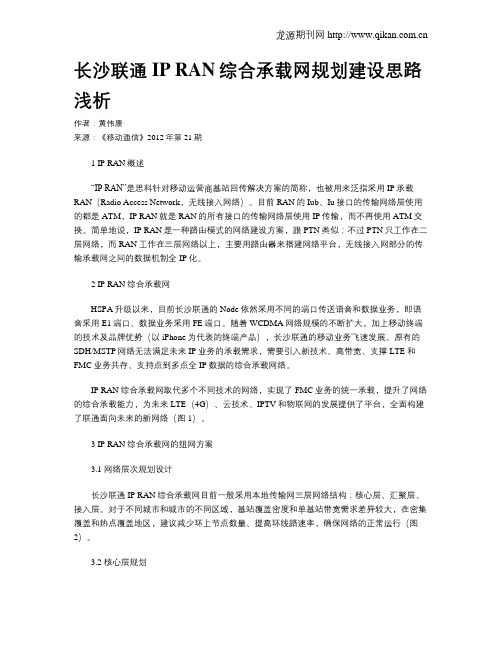

长沙联通IP RAN综合承载网规划建设思路浅析作者：黄伟康来源：《移动通信》2012年第21期1 IP RAN概述“IP RAN”是思科针对移动运营商基站回传解决方案的简称，也被用来泛指采用IP承载RAN（Radio Access Network，无线接入网络）。
目前RAN的Iub、Iu接口的传输网络层使用的都是ATM，IP RAN就是RAN的所有接口的传输网络层使用IP传输，而不再使用ATM交换。
简单地说，IP RAN是一种路由模式的网络建设方案，跟PTN类似；不过PTN只工作在二层网络，而RAN工作在三层网络以上，主要用路由器来搭建网络平台，无线接入网部分的传输承载网之间的数据机制全IP化。
2 IP RAN综合承载网HSPA升级以来，目前长沙联通的Node依然采用不同的端口传送语音和数据业务，即语音采用E1端口、数据业务采用FE端口。
随着WCDMA网络规模的不断扩大，加上移动终端的技术及品牌优势（以iPhone为代表的终端产品），长沙联通的移动业务飞速发展。
原有的SDH/MSTP网络无法满足未来IP业务的承载需求，需要引入新技术、高带宽、支撑LTE和FMC业务共存、支持点到多点全IP数据的综合承载网络。
IP RAN综合承载网取代多个不同技术的网络，实现了FMC业务的统一承载，提升了网络的综合承载能力，为未来LTE（4G）、云技术、IPTV和物联网的发展提供了平台，全面构建了联通面向未来的新网络（图1）。
3 IP RAN综合承载网的组网方案3.1 网络层次规划设计长沙联通IP RAN综合承载网目前一般采用本地传输网三层网络结构：核心层、汇聚层、接入层。
对于不同城市和城市的不同区域，基站覆盖密度和单基站带宽需求差异较大，在密集覆盖和热点覆盖地区，建议减少环上节点数量、提高环线路速率，确保网络的正常运行（图2）。
3.2 核心层规划IP RAN综合承载网的核心层是一个高速宽带多业务的分组传送网，具有大容量、综合承载多种业务的特点，应根据相关汇聚层的业务需求，采用新建平面的方式进行建设。
