建筑垃圾破碎线施耐德Altivar71系列异步电机变频器参数设置一、参数设置1、简单起动(SIM-)：[宏设置]：设置为——[标准起/停] (StS)：起动/ 停车；说明：另外的参数均是调用的其它菜单的参数，可以直接在其它菜单设定，此处不再赘述。
2、设置设定(SEt-)：[加速时间]：设置为5秒——从零加速至[额定电机频率] (FrS)所用的时间。
应确保此值与被驱动的惯量一致。
主从变频器设置值应当相同。
[减速时间]：设置为5秒——从[额定电机频率] (FrS)减速至零所用的时间。
应确保此值与被驱动的惯量一致。
主从变频器设置值应当相同。
[高速频率]：主变频器设置为50Hz，从变频器设置为70Hz——最大给定值时的电机频率，取值范围为[低速频率] (LSP)与[最大频率] (tFr) 之间。
如果[标准电机频率](bFr)=[60Hz](60)，出厂设置变为60Hz。
[电机热保护电流]：1.5KW电机(额定电流3.82A)设置为3.8A，3.7KW电机(额定电流8.03A)设置为8.0A——应被设为铭牌上指示的额定电流。
3、电机控制(drC-)：[电机额定功率]：1.5KW电机设置为1.5KW，3.7KW电机设置为3.7KW——铭牌上给出的电机额定功率。
[电机额定电压]：设置为380V——铭牌上给出的电机额定电压ATV71pppM3X：100至240 V；ATV71pppN4：100至480 V。
[电机额定电流]：1.5KW电机(额定电流3.82A)设置为3.8A，3.7KW电机(额定电流8.03A)设置为8.0A——铭牌上给出的电机额定电流。
[电机额定速度]：1.5KW电机设置为1400转/分，3.7KW电机设置为1445转/分——铭牌上给出的电机额定速度。
在集成显示终端上为0至9999RPM以及10.00至60.00KRPM。
如果铭牌上指示的是同步速度和以Hz或以百分数表示的滑差，而不是额定速度，可按照如下方式计算额定速度：[最大输出频率]：主变频器设置为70Hz，从变频器设置为77Hz——出厂设置为60Hz，或者如果[标准电机频率] (bFr)设置为60Hz，则预置为72Hz。

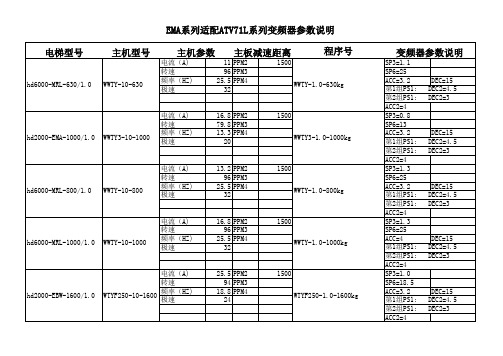

施耐德变频器（ATV71L）功能参数说明菜单路径：电梯()→电梯宏() →电机数据（）参数 参数定义 参数设定值范围单位电机控制类型电机的控制类型异步电机闭环选同步电机闭环选电机额定功率异步电机的额定功率 按实际异步电机的额定功率KW电机额定电压异步电机的额定电压 按实际异步电机的额定电压 V电机额定电流异步电机的额定电流 按实际异步电机的额定电流 A电机额定频率异步电机的额定频率 按实际异步电机的额定频率 HZ电机额定速度异步电机的额定速度 按实际异步电机的额定速度 rpm同步电机极对数同步电机的极对数 按实际电机的极数/2同步电机额定电流同步电机的额定电流 按实际同步电机的额定电流 A同步电机额定速度同步电机的额定速度 按实际同步电机的额定速度 rpm同步电机转矩同步电机的额定转矩 按实际同步电机的额定转矩 Nm变频器电流限幅用于限制电机电流电机额定电流(乘以) x 1.8输入A自机自学习用于同步电机进行电机自整定没有进行电机自学习；进行电机自学习请求；已完成电机自学习；菜单路径：电梯()→电梯宏() →电梯数据（）参数 参数定义 参数设定值范围 单位电梯额定速度电梯的额定速度 按实际电梯额定速度 m/s电机额定载重量电梯启动转矩 700 Kg加速时间电梯启动时低速加速时间 3～4 S减速时间电梯减速停车段的减速时间12～30 (12) S 加速始端圆滑系数加速斜坡开始平滑时间 50%加速未端圆滑系数加速斜坡结束平滑时间 50%减速始端圆滑系数减速斜坡开始平滑时间 40%减速未端圆滑系数减速斜坡结束平滑时间 40%斜坡2切换阀值第二段斜坡曲线开始速度设置成电梯的爬行速度(数值=SP3内的值)HZ第2加速时间第2段曲线高速段加速时间3～6 S第2减速时间第2段曲线减速段时间2.0～5 (3.0)（只适用于≤1米梯速）S菜单路径：电梯()→电梯优化() →速度环（） 参数 参数定义 参数设定值范围 单位频率F环稳定性速度环比例增益，调整速度瞬变返回到稳定状态的增益20%频率环增益速度环的积分增益时间，调整速度瞬变的响应时间20%速度环滤波系数异步电机设65 同步电机设100编码器滤波激活编码器滤波常数3 ms 菜单路径：设置()参数 参数定义 参数设定值范围 单位高速频率电机的额定频率（电梯的额定速度）电机的额定频率 HZ菜单路径：电机控制()参数 参数定义 参数设定值范围 单位 最大输出频率电梯超速保护值 电机的额定频率*1.1 HZ菜单路径：电梯()→电梯功能() →预设速度（）参数 参数定义 参数设定值范围 单位预设速度3爬行速度按0.06m/s的速度换算成频率HZ预设速度4SP 4多段速3（三层运行速度）按1.5m/s～1.75m/s的速度换算成频率 * 0.95HZ预设速度5检修速度按 0.2m/s的速度换算成频率 * 0.95HZ预设速度6多段速1（单层运行速度）按1.0m/s的速度换算成频率 * 0.95预设速度7多段速2（两层运行速度）按1.5m/s的速度换算成频率 * 0.95HZ预设速度8多段速4（四层运行速度）按2.0m/s的速度换算成频率 * 0.95电梯起动舒适感调整：菜单路径：电梯()→电梯优化() →起动调整（）→刹车起动（）参数 参数定义 参数设定值范围 单位 刹车机构释放时间刹车机构释放时间延时 1.0 S 刹车释放电流l b r刹车机构释放电流值（-5，-10，+10，+5）约30～50%额定电流值A 制动力方向刹车释放电流功能打开或关闭功能打开菜单路径：电梯()→电梯优化() →起动调整（）→倒溜管理（）参数 参数定义 参数设定值范围 单位 倒溜管理倒溜管理功能打开或关闭倒溜补偿倒溜补偿增益 10～200% (40)倒溜缓冲倒溜阻尼系数 30～100% (50)起始刚度补偿起始刚度补偿 功能打开或关闭激活角度启激活角度系数1～10% (1)刚度增益刚度增益 40～200% (60)电梯停止时舒适感的调整：一．电梯速度≤ 1.0m/s ： 减小减速时间可以增大爬行距离；二．电梯速度>1.0m/s ：单层运行冲层 减小减速时间 减速太快，有冲层现象多层运行冲层减小减速时间一．电梯速度≤1.0m/s ： 增大减速时间可以减小爬行距离； 二．电梯速度>1.0m/s ：单层运行爬行太长增大减速时间 减速太慢，爬行太长多层运行爬行太长增大减速时间停止有倒溜停止时有振动① 有倒溜时，增加刹车抱紧时间② 确认bECd 是否设为0.0s③停止时有提升感，加大减速时间菜单路径：电梯() → 电梯优化() → 停止调整（）参数 参数定义 参数设定值范围单位 bECd零速抱闸时间 0.0 s抱闸抱紧时间0.5s★ 电梯减速时间调整方法：① 菜单路径：电梯() → 电梯功能() → 频率阀值（）参数 参数定义参数设定值范围单位 频率阀值设置减速时间的切换频率单层运行的速度值 HZ备注：如电梯速度≤1.0m/s ：可设置为一半的数值② 菜单路径：电梯() → 电梯功能() → 参数组切换（）参数 参数定义参数设定值范围 单位 2组参数组设置切换2组参数组的内容到频率阀值 HZ选择参数SPS选择此参数组，只能用液晶操作器设定第2减速时间第1组0～频率阀值的单层速度的减速时间4.5～6 S第2组频率阀值～最高速的多层速度减速时间3～5S备注：如电梯速度≤1.0m/s 时,数值不变，为曲线段减速时间监控参数： 端子状态监控：菜单路径：监视() → 输入/输出映像()→逻辑输入LI1至LI8的状态（ LI5I- ）参数 参 数 说 明逻辑输入LI1～LI8状态1亮表示该信号动作，状态0亮表示该信号不动作 电机运行电流监控： 菜单路径：监视() →电流()1. 施耐德变频器（ATV71L ）1.1施耐德变频器电机自学习时的故障显示：故障代码 名称 故障原因 检查措施负载不跟随 编码器反馈速度与给定值不相符1.检查主机编码器；2.重新做主机自学习；角度值误差 电机编码器角度学习不正确 1.确认变频器与电机连接线是否正确；2.确认KMY 接触器接触是否良好； 3.确认主机编码器安装是否牢固；4.重新执行电机自学习；配置错误 变频器PG 卡故障； 1.检修PG 卡接触是否良好；2.更换变频器PG 卡； 编码器故障 编码器反馈故障1.检查变频器内编码器设定的参数；2.检查编码器的连接线；过电流 负载太大电机控制()菜单中最大输出频率设定值不对1.检查负载；2.检查最大输出频率的设定值；电机短路接地短路变频器输出侧短路或接地检查变频器侧输出侧的连接线；超速 驱动负载不稳定或负载太大1.检查编码器接线和抗干扰处理是否正常；2.检查速度环的比例增益设定是否合适；3. 检查编码器是否正常；速度反馈丢失 没有编码器反馈信号 编码器连接线有干扰1.检查编码器的连接线；2.检查编码器连接线的屏蔽层接地是否良好，接到ST-1分频卡上的线接触是否良好；Brake 控制 没有达到刹车释放电流1.检查电机的动力线连接是否正确，有无虚接现象；2.检查KMY 接触器主触点接触是否良好，动力线有无虚接现象；3.检查是否由于厅门锁回路瞬间断开所致；变频器过热 变频器温度太高1.检查变频器的通风情况及周围温度；2.检查变频器的散热风扇运行是否正常；变频器过载 负载电流太大1.检查负载情况；2.检查电机热保护的设置值是否正确；输出缺1相输出缺3相变频器输出缺相1.检查变频器输出端的连接线；2.检查KMY运行接触器； 输入过电压主回路电压太高；电源不稳定有波动；输入缺相 变频器输入缺相输入欠压 变频器输入电压太低检查变频器的输入电源电源切除变频器PWR使能信号端无输入信号自由停车 变频器故障后自由停车模式检查主板到PWR端的连接线IGBT过热 变频器过载1.减小载波频率；2.检查负载情况；3.交换电机的V、W动力线，重新做主机自学习；4.检查安装主机编码器；。
Schneider ATV71变频器的调试(3×200~240V:0.37kW~75kW)(3×380~480V:0.75kW~500kW)一、ATV71变频器的显示终端1．图形显示终端(见《Altivar71编程手册》P14~P20)图形显示终端可以显示中文菜单，它对于低功率变频器来说是一个可选件，对于大功率变频器来说是标准元件(见《Altivar71产品目录》P18、P19)。
通过使用电缆与作为可选件的附件(见《Altivar71产品目录》P26、P27)，可远程断开和连接图形显示终端(例如在机柜的门上).下图描述了助手型控制盘的按键功能和显示信息。
1_1.显示行。
可对其内容进行设置；在出厂设置模式下显示：变频器状态(见《Altivar71编程手册》P16)有效控制通道：− Term: 端子− HMI: 图形显示终端− MDB: 集成Modbus总线− CAN: 集成CANopen总线− NET: 通信卡− APP: 插件内的控制器频率给定值电机内的电流1_2.菜单行。
显示当前菜单或子菜单的名称。
1_3.下拉窗口。
菜单、子菜单、参数、值、柱状图等在下拉窗口中显示，每个窗口最多显示5行。
导航按钮所选的行或值反白显示。
1_4.显示功能键F1~F4的功能，并这四个键相对应。
功能键的功能是动态的，且具有前后关系。
可通过[1.6命令]菜单给这些键分配其他功能(应用功能)。
例如上图中：Code(代码) ——F1：显示所选参数的代码，即对应7段显示的代码。
<< ——F2: 水平向左导航，或进入上级菜单/子菜单，或对于一个数值，转到上一位数上，反白显示(见如下示例)。
>> ——F3: 水平向右导航，或进入下一个菜单/子菜单(在此示例中进入[2访问等级(访问控制)]菜单)，或对于一个值，转到下一位数上，反白显示。
Quick(退出)——F4：快速导航（见《Altivar71编程手册》P21）。
过流♦电动机的功率（P0307）与变频器的功率（P0206）不对应♦电动机电缆太长♦电动机的导线短路♦有接地故障检查以下各项：1. 电动机的功率（P0307）必须与变频器的功率（P0206）相对应。
2. 电缆的长度不得超过允许的最大值。
3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值（P0350）必须正确无误6. 电动机的冷却风道必须通畅，电动机不得过载> 增加斜坡时间> 减少“提升”的数值Off2F0002过电压♦禁止直流回路电压控制器（P1240=0）♦直流回路的电压（r0026）超过了跳闸电平（P2172）♦由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压。
♦斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下。
检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。
2. 直流回路电压控制器必须有效（P1240），而且正确地进行了参数化。
3. 斜坡下降时间（P1121）必须与负载的惯量相匹配。
4. 要求的制动功率必须在规定的限定值以内。
负载的惯量越大需要的斜坡时间越长；外形尺寸FX 和GX 的变频器应接入制动电阻。
Off2F0003欠电压♦供电电源故障。
♦冲击负载超过了规定的限定值。
检查以下各项：1. 电源电压（P0210）必须在变频器铭牌规定的范围以内。
2. 检查电源是否短时掉电或有瞬时的电压降低。
3. 使能动态缓冲（P1240=2）Off2F0004变频器过温♦冷却风量不足♦环境温度过高。
检查以下各项：1. 负载的情况必须与工作/停止周期相适应2. 变频器运行时冷却风机必须正常运转3. 调制脉冲的频率必须设定为缺省值4. 环境温度可能高于变频器的允许值Off2F0005变频器I2T 过热保护♦变频器过载。
♦工作/ 间隙周期时间不符合要求。
♦电动机功率（P0307）超过变频器的负载能力（P0206）。
施耐德ATV71变频器调试指南第一部分接线一．控制要求与电气控制图：1．主回路2．控制回路二．端子位置图：1．功率端子分布：2．控制端子位置图：三．接线注意事项：1．各功率端子和控制端子一定要安装紧固；1．1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固；1．2 控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA并且不能正常输出。
2．请可靠连接各保护地和屏蔽地。
第二部分用中文图形终端编程（如没有中文图形终端，请参考第三部分）一．中文图形编程操作终端界面二．菜单结构1．主菜单注：所有的参数调整都在1 变频器菜单中进行，其它的主菜单都是辅助功能。
这些需要在使用中灵活掌握，慢慢积累经验。
2．变频器菜单注：变频器菜单中有关调试主要菜单是1.1 到 1.8 。
我们暂时也仅仅涉及一些主要的菜单和参数。
其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。
三．调试的步骤第一步，设置提升应用宏在简单起动菜单中，设置《宏配置》为提升，这样它的很多设定包括端子分配被修改为适用于典型的提升控制，如：端子分配：LI1: 正转（上升）；LI2: 反转（下降）；LI3:故障复位(脉冲激活)；LI4:外部故障（可定义高电平或低电平）；LI5:未设置；LI6:未设置；R1：故障接点；R2：制动控制注意：1. 这里故障接点R1带有常开常闭接点R1A-R1C-R1B，其中R1C为公共点，接点状态：当变频器上电且没有故障时，R1A-R1C闭合，R1B-R1C断开；变频器出现故障或没有上电时，R1A-R1C断开，R1B-R1C闭合。
使用这个接点进行故障报警或作为控制条件时要正确选择接点。
2. 当设置为提升宏后，输出缺相保护激活并且不能修改，这样当不带电机进行试验时将受到一些影响。
第二步，电机铭牌参数的输入与参数优化：在1.4 电机控制菜单中，我们需要输入以下电机铭牌参数，目的是为了让变频器识别电机的电气指标，以便实现最优控制。
ATV71起升调试参数
施耐德ATV71变频器起升机构的调试参数（英文部分，为无中文面板时对应菜单参数）
基本功能参数设置：
主菜单：
第一步：5.语言选择（LANGUAGE ）Chinese (初次上电选择，之后不用再选择)无中文面板时不用此项操作
第二步：2.访问等级 LAC 选择“专家权限epr ”
第三步：1.变频器菜单
1.4电机控制名称/说明电机额定功率
电机额定电压
电机额定速度最大输出频率
自整定 tUn
自整定AUt
高速频率 HSP
电机热保护电流
速度环比例增益SPG
此处不需要设置，在故障管理里面修改U0
Ls漏电感LFA
rEG
外部故障EtF
rPt
Lin
如果需要可以从新定义，如大车可设为减速时间dEC
减速时间自适应
4个预置速度
8个预置速度
预置速度4 SP4
预置速度8
如果是控制锥形电
bIP
刹车释放电流正向Ibr
抱闸频率bEn
刹车机构抱紧时间
bECd [ 零速抱闸
tbE[ 刹车闭合动作延时]
ttr再起动等待时间
LIS1
IOn-
4位7段码对应LI9到PR的值，详见编程手册P52 LIS2
宏设置。
施耐德ATV71变频器调试指南第一部分接线一．电气控制图：1．主回路2．控制回路3．编码器二．端子位置图：1．功率端子分布：ATV71-HD95N4 ATV71-HD95N4（输入电抗器）ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N42．控制端子位置图：3．编码器卡安装图三．接线注意事项：1．各功率端子和控制端子一定要安装紧固；1．1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固；1．2 控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA并且不能正常输出。
1．3 如用AI1+和AI1-做双极性给定，请去掉AI1-和com之间的短接片。
2．请可靠连接各保护地和屏蔽地。
第二部分用中文图形终端编程一．中文图形编程操作终端界面二．菜单结构1．主菜单注：所有的参数调整都在1 变频器菜单中进行，其它的主菜单都是辅助功能。
这些需要在使用中灵活掌握，慢慢积累经验。
2．变频器菜单注：变频器菜单中有关调试主要菜单是1.1 到 1.8 。
我们暂时也仅仅涉及一些主要的菜单和参数。
其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。
三．调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令菜单）：在命令菜单，找到最后一个参数：F4键分配：设置其功能为T/K，即为端子控制（Terminals）与图形终端控制(Kepad)切换。
这样按F4键可以切换用端子控制起停或图形终端控制起停。
端子控制有效时，起停命令来自LI1, LI2的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示TERM；图形终端控制激活时，按图形终端上的RUN, STOP，FWD/REV键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示HMI。
此设置的目的是为了便于手动试运转。
正常运行时，应采用端子控制。
(常熟工厂为设置)。
