设施规划与物流分析课程设计任务书(DOCX 37页)姓名：陶静学号：08121841专业：工业工程日期：2021-3-5课程设计标题：设备规划与物流剖析课程设计要求与内容：一、课程设计目的和要求1．能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂消费系统停止调研剖析的目的。
2．经过对某工厂布置设计的实践操作，熟习系统布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的规范设计顺序。
3．经过课程设计，培育先生学会如何编写有关技术文件。
4．经过课程设计，初步树立正确的设计思想，培育先生运用所学专业知识剖析和处置技术效果的才干。
二、液压转向器总平面布置设计内容1．液压转向器厂消费工艺进程剖析，绘制工艺进程图。
2．液压转向器厂物流剖析，失掉物流相关表。
3．作业单位相互关系剖析，物流与非物流相互关系兼并。
4．绘制造业单位位置相关图。
5．绘制造业单位面积相关图。
6．液压转向器厂的总平面布置图三套。
7．评价择优，选出最正确总平面布置图。
8．编写设计说明书，任务量不小于10000字。
三．原始给定条件：外地现有一叉车修缮厂，占空中积为16000m²,厂区南北长200m，东西宽为80m,所处天文位置如图1所示。
该厂职工人数300人，方案改建成年产6000套液压转向器的消费厂，需求完成工厂总平面布置设计。
1、液压转向器结构及有关参数液压转向器的基本结构如图1-2所示，由22个零、组件构成，每个零、组件的称号，资料、单件重量及年需求量均列于表2-1-1中。
2、作业单位划分依据液压转向器结构及工艺特点，液压转向器厂设立如表2-3-1所示11个作业单位，区分承当原资料存储、备料、热处置、加工与装配、产品功用实验、消费管理与效劳等各项消费义务。
3、液压转向器消费工艺进程由于液压转向器结构比拟复杂，因此其消费工艺进程也很复杂，总的工艺进程图1-1 待建液压转向器厂厂区图可分为零、组件制造与外购，半成品暂存、组装，功用实验与成品储等阶段。

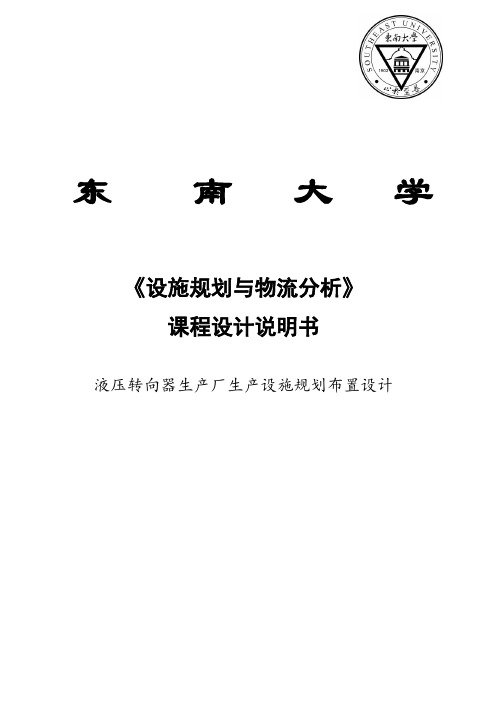

东南大学《设施规划与物流分析》课程设计说明书液压转向器生产厂生产设施规划布置设计目录一实验要求 (3)实验项目 (3)原始参数与条件 (3)二基本要素分析 (8)产品P-产量Q分析 (8)工艺过程R分析 (8)作业单位划分S的划分 (9)三物流分析 (9)产品工艺过程分析 (9)工艺过程图 (10)物流分析 (18)统计从至表，汇总物流强度 (18)划分物流强度等级 (19)作物流相关表 (20)四作业单位相互关系分析 (22)明确各作业单位的特点 (22)明确各作业单位与其他单位之间的重要联系 (23)明确存在环境污染的作业单位对其他作业单位的影响 (23)整理作业单位相互关系影响因素 (23)非物流作业单位相互关系表 (23)作业单位相互关系表 (24)五作业单位物流与非物流相互关系合并 (25)确定物流与非物流相互关系的相对重要性 (25)作业单位之间综合相互关系表 (26)六绘制作业单位位置相关图 (29)综合接近程度计算 (29)绘制作业单位位置相关图 (29)七绘制作业单位面积相关图 (33)八绘制工厂总平面布置可行方案图 (33)九方案的评价选优 (34)选择方案评价因素： (34)计算各个评价指标的权重 (35)计算各个方案的得分 (35)计算各个方案的综合得分值 (35)总结 (36)参考文献 (36)附录 (37)一实验要求实验项目液压转向器生产厂的设施布置设计原始参数与条件某企业公司现有厂区面积30000m2，厂区南北向长度为300m，东西向宽度为100m。
厂区地块位于十字路口的西北角。
现计划建成年产60000套液压转向器的生产厂，需要进行工厂总平面布置设计。
1、液压转向器结构液压转向器的基本结构如下图所示。
图1-1 液压转向器2、液压转向器零件信息液压转向器由22个零件以及组件构成，每个零件、组件的名称、材料、单件重量及年需求量参见下表所示。
表1-1工厂名称:液压转向器厂共1页产品名称液压转向器产品代号110 计划年产量/个60000 第1页序号零件名称零件代号自制外购材料总计划需求量/个零件图号形状单件重量/kg说明1 连接块组件√20 60000 0.092 前盖√HT250 60000 0.93 X形密封圈√橡胶62000 0.044 挡环√20 60000 0.035 滑环√20 60000 0.036 弹簧片√65Mn 420000 0.017 拨销√65Mn 62000 0.028 联动器√45 60000 0.27图1-2 液压转向器3、作业单位资料表1-24、液压转向器生产总工艺过程（1）零件、组件的加工制作与外购零件加工工艺过程表：表1-3注：表中工序材料利用率为：铸造：60%车削：40 ~ 80%铣削：40 ~ 80%钻削：50 ~ 80%镗削：55 ~ 80%精镗：90 ~ 95%精磨：99%研磨：99%（2）标准件、外购件与半成品暂存（3）组装（4）性能测试组装后的所有液压转向器均需进行性能测试，试验合格才能入成品库，不合格产品返回组装车间返修后再检验，一次组装合格率估计值为80%，二次组装合格率为100%。
设施规划与物流课程设计指导书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】湖北文理学院《物流设施与规划》课程设计指导书设计名称：班级：姓名：学号：指导教师：完成时间：一、课程设计简介物流设施与规划是工业工程专业一门重要的主干专业课程。
设施规划是工业工程学科中公认的重要研究领域和分支之一。
设施规划特别是其中的工厂设计着重研究工厂总平面布置、车间布置及物料搬运等内容，其目标是通过对工厂各组成部分相互关系的分析，进行合理布置，得到高效运行的生产系统，获得最佳的经济效益和社会效益。
工厂作为一个生产系统是由人员、设备、技术等多种因素所构成，整个系统的效益即总投入与总产出之比应尽可能达到最高水平。
因此，工厂布置设计就是一项多因素，多目标的系统优化设计课题。
由于社会需要的多样性，生产不同产品工厂的模式必然存在着差异，这就给工厂布置设计带来了难题。
系统布置设计(SLP)方法提供了一种以作业单位物流与非物流的相互关系分析为主线的规划设计方法，采用一套表达力极强的图例符号和简明表格，通过一套条理清晰的设计程序进行工厂布置设计。
这种方法为设施设计人员与生产管理人员广泛采用，实践效果良好。
系统布置设计不是一种严密的设计理论，而是一套实践性非常强的设计模式和规范的设计程序。
学习和掌握系统布置设计方法最有效的手段就是直接参与设计工作。
二、课程设计的目的《物流设施与规划》课程设计是工业工程物流课程的重要实践性教学环节，是综合运用所学专业知识，完成工厂布置设计工作而进行的一次基本训练。
其目的是：（1）能正确运用工业工程基本原理及有关专业知识，学会由产品入手对工厂生产系统进行调研分析的方法；（2）通过对某工厂布置设计的实际操作，熟悉系统布置设计方法中的各种图例符号和表格，掌握系统布置设计方法的规范设计程序；（3）通过应用和掌握AutoCAD等相关软件，培养学生综合运用所学专业知识分析和解决实际问题的能力，树立系统的设计思想（4）通过课程设计，学会如何编写有关技术文件；三、课程设计内容（1）产品工艺过程分析（2）工厂物流分析。
物流设施规划课程设计1、自然气象条件：1-1、气温宁夏年平均气温为5.3～9.9℃，冬季严寒、夏季炎热，各地气温7月最高，平均为16.9～24.7℃，1月最低，平均为-9.3～-6.5℃，气温年较差大，达25.2～31.2℃。
1-2、降水宁夏年平均降水量166.9～647.3毫米，降水季节分配很不均匀，夏秋多、冬春少、降水相对集中。
春季降水仅占年降水量的12%～21%；夏季是一年中降水次数最多、降水量最大的季节。
1-3、风宁夏各地年平均风速为2.0～7.0米/秒春季各地大风日数最多，平均风速最大，冬夏次之，秋季大风日数最少，平均风速最小，常年以西北为主。
1-4、主要自然灾害大风、沙尘暴是宁夏较常见的气象灾害，常常摧毁农业设施及公共设施等，严重时还可摧毁建筑物、引发交通事故、对精密仪器、精细化工等也有着严重的破坏性影响。
2、基本要素分析：2-1 作业单位划分液压转向器制造过程共分为11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。
2-2 P-Q分析由于该厂自制的所有零部件均小于100KG,年产量均大于5000，自制零件有13种，属于多种类大批量生产，可按成组原则布置。
2-3生产工艺过程生产工艺工程可分为零、组件制作与外购，半成品暂存，组装，性能试验与成品存储阶段。
（1）零、组件自制与外购：液压转向器上的标准件、护盖、标牌等都采用外购的方法获得，入厂后由半成品库保存。
其它零件由本厂自制，其工艺过程见3-2 单个零件工艺过程图。
表中各工序加工前工件重量为：该工序加工后工件重量该工序材料利用率（2）标准件、外购件与半成品暂存：生产出的零、组件经车间内检验合格后，送入半成品库暂存。
定期订购的外协件均存放在半成品库。
（3）组装：在组装车间集中组装成液压转向器成品。
（4）性能试验：所有组装出的液压转向器均需进行性能试验，试验合格的成品送入成品库，试验不合格的返回组装车间进行修复。

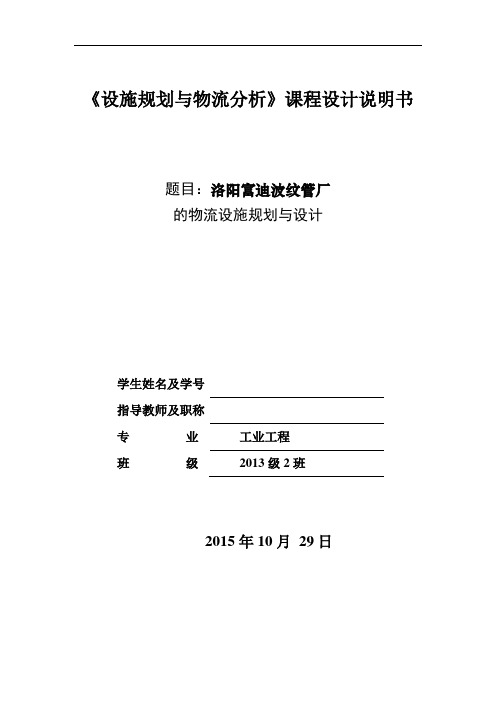

《设施规划与物流分析》课程设计说明书题目：洛阳富迪波纹管厂的物流设施规划与设计学生姓名及学号指导教师及职称专业工业工程班级2013级2班2015年10月29日目录前言 ............................................................................................................................................. - 3 - 1 洛阳富迪波纹管厂简介.......................................................................................................... - 5 -1.1 地理位置介绍............................................................................................................... - 6 -1.2 自然条件....................................................................................................................... - 6 -2 基本要素分析.......................................................................................................................... - 7 -2.1 产品——产量分析...................................................................................................... - 7 -2.2 作业单位S的划分...................................................................................................... - 9 -2.3 工艺流程分析............................................................................................................ - 11 -3 作业单位物流相互关系的分析............................................................................................ - 13 -3.1 工艺过程图................................................................................................................ - 13 -3.2 编制从至表................................................................................................................ - 17 -3.3 物流分析和物流相关表............................................................................................ - 19 -3.3.1 物流强度汇总表............................................................................................ - 19 -3.3.2 物流强度等级................................................................................................ - 21 -3.3.3 物流强度分析表............................................................................................ - 21 -3.3.4 物流相关表.................................................................................................... - 22 -4 作业单位的非物流相互关系分析........................................................................................ - 23 -4.1 非物流影响因素........................................................................................................ - 24 -4.2 非物流关系等级划分................................................................................................ - 24 -4.3 作业单位非物流相关表............................................................................................ - 24 -5 作业单位综合相互关系........................................................................................................ - 25 -5.1 综合相互关系的等级划分........................................................................................ - 26 -5.2 作业单位对之间的综合相互关系............................................................................ - 27 -5.3 综合相互关系的量化和计算.................................................................................... - 28 -5.4 作业单位综合相互关系表........................................................................................ - 29 -6 作业单位位置相关图............................................................................................................ - 29 -6.1作业单位的综合接近程度......................................................................................... - 30 -6.2 绘制作业单位位置相关图........................................................................................ - 31 -7 作业单位面积相关图............................................................................................................ - 32 -7.1 数量估算.................................................................................................................... - 33 -7.2 空间估算.................................................................................................................... - 33 -7.3 绘制作业单位面积相关图........................................................................................ - 34 -8 总平面布置图........................................................................................................................ - 35 -8.1 总体布置的分析........................................................................................................ - 36 -8.1.1 修正因素........................................................................................................ - 36 -8.1.2 实际条件限制因素...................................................................................... - 36 -8.2 绘制工厂总平面布置图............................................................................................ - 36 -9 物流图.................................................................................................................................... - 37 -9.1 绘制物流图................................................................................................................ - 38 -9.2 物流距离基准曲线.................................................................................................... - 39 -10 物料搬运系统设计SHA....................................................................................................... - 40 -10.1 物料搬运系统分析方法.......................................................................................... - 41 -10.2 搬运系统设计要素.................................................................................................. - 41 -11 各项移动的分析.................................................................................................................. - 41 -11.1 各项移动的分析搬运.............................................................................................. - 41 -11.2 搬运活动一览表...................................................................................................... - 41 -12 物料搬运方法的选择.......................................................................................................... - 42 -12.1 搬运路线系统.......................................................................................................... - 42 -12.2 物料搬运设备.......................................................................................................... - 42 -12.3 运输单元.................................................................................................................. - 43 -13 搬运系统方案汇总表.......................................................................................................... - 43 -14 方案的修正与评价.............................................................................................................. - 44 -14.1 方案的修正.............................................................................................................. - 44 -14.2 各项需求的计算...................................................................................................... - 44 -14.3 方案的评价.............................................................................................................. - 44 - 总结 ........................................................................................................................................... - 45 -前言设施规划与设计从“工厂设计”发展而来，是指在企业经营策略的指导之下，针对企业个体中的生产或转换活动，从投入到产出的全部过程中，将人员、物料以及所需的相关设备设施等做最有效的组合与规划，并与其他相关设施协调，以期获得安全、效率与经济的操作，满足企业现有经营需求，同时更进一步能对企业长期发展产生更积极的影响和效益。
物流设施规划课程设计1、自然气象条件：1-1、气温宁夏年平均气温为5.3～9.9℃，冬季严寒、夏季炎热，各地气温7月最高，平均为16.9～24.7℃，1月最低，平均为-9.3～-6.5℃，气温年较差大，达25.2～31.2℃。
1-2、降水宁夏年平均降水量166.9～647.3毫米，降水季节分配很不均匀，夏秋多、冬春少、降水相对集中。
春季降水仅占年降水量的12%～21%；夏季是一年中降水次数最多、降水量最大的季节。
1-3、风宁夏各地年平均风速为2.0～7.0米/秒春季各地大风日数最多，平均风速最大，冬夏次之，秋季大风日数最少，平均风速最小，常年以西北为主。
1-4、主要自然灾害大风、沙尘暴是宁夏较常见的气象灾害，常常摧毁农业设施及公共设施等，严重时还可摧毁建筑物、引发交通事故、对精密仪器、精细化工等也有着严重的破坏性影响。
2、基本要素分析：2-1 作业单位划分液压转向器制造过程共分为11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。
2-2 P-Q分析由于该厂自制的所有零部件均小于100KG,年产量均大于5000，自制零件有13种，属于多种类大批量生产，可按成组原则布置。
2-3生产工艺过程生产工艺工程可分为零、组件制作与外购，半成品暂存，组装，性能试验与成品存储阶段。
（1）零、组件自制与外购：液压转向器上的标准件、护盖、标牌等都采用外购的方法获得，入厂后由半成品库保存。
其它零件由本厂自制，其工艺过程见3-2 单个零件工艺过程图。
表中各工序加工前工件重量为：该工序加工后工件重量该工序材料利用率（2）标准件、外购件与半成品暂存：生产出的零、组件经车间内检验合格后，送入半成品库暂存。
定期订购的外协件均存放在半成品库。
（3）组装：在组装车间集中组装成液压转向器成品。
（4）性能试验：所有组装出的液压转向器均需进行性能试验，试验合格的成品送入成品库，试验不合格的返回组装车间进行修复。
设施规划与物流分析课程设计新GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-设施规划与物流分析课程设计说明书姓名李力工作单位中南大学指导教师王铅陈宇答辩时间目录一概述二基本要素分析1液压转向器结构及有关参数2作业单位划分3液压转向器生产工艺过程三物流分析1产品工艺过程分析2各自制零件工艺过程图3多种产品工艺过程表4物流强度分析四作业单位非物流相互关系分析五工厂总平面布置1综合接近程度计算2作业单位位置相关图3作业单位面积相关图4布置方案5机加工车间布置图六总结一概述现有一叉车修理厂，占地面积为16000 m2，厂区南北长200m，东西宽80m。
所处地理位置如图1所示，该厂职工人数为300人，计划改建成年产6000套液压转向器的生产厂，需要完成工厂总平面布置设计。
图1待建液压转向器厂厂区图二基本要素分析1液压转向器结构及有关参数液压转向器的基本结构如图2所示，由22个零件，组件构成，每个零、组件的名称、材料、单件重量及年需求量均列于表1中。
图2液压转向器结构表1 零件明细表2 作业单位划分根据液压转向器机构及工艺特点，液压转向器厂设立如表二所示11个作业单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。
表2 作业单位建筑物汇总表3 液压转向器生产工艺过程由于液压转向器结构比较简单，生产工艺过程也不复杂，总的工艺过程可分为零、组件制作与外购，半成品暂存，组装，性能试验与成品存储等阶段。
（1）零、组件制作与外购液压转向器上的标准件、异形件如塑料护盖、铝制标牌等都是采用外购、外协的方法获得，入厂后由半成品库保存。
其它零件由本厂自制，其工艺过程分别见表3至表15。
表中各工序加工前工件重量为：该工序加工后工件重量/该工序材料利用率。
（2）标准件、外购件与半成品暂存生产的零、组件经车间内检验合格后，送入半成品库暂存。
