迅达电梯5400 电梯调试部份故障代码及解决方法5400 电梯部份资料JRVR：独立运行JRV：保留JNFF：消防员开关JBF：消防开关JAB：锁梯SAB、JBF、JBFF：消防主菜单：StatusLift; 电梯状态Login/Logout; 密码Commands; 命令ServiceVisit; 服务访问CarCall; 轿内召唤TeminalCall; 用于M10FloorCall; 庁外召唤Door; 门SpecialTrips; 特殊运行KFM;不开门模式测试运行DFM-U; 测试运行-上DFM-D; 测试运行-下JLF;学习运行Services; 服务功能ServiceJAB; 锁梯ServiceJRV; 独立运行ServiceSAB;ServiceJBF; 消防功能LMS Commission; LMS 调试NominalLoad; 正常负载EmptyCar; 空轿箱FullLoad; 满载SystemCheck; 系统检查EmptyCarBot; 空轿箱上部EmptyCaeTop; 空轿厢在下部Empty Car Mid; 空轿厢中间Acceptance Mode; 验收模式.Adj. FloorLevelling; 平层调整Drv End Commis; 调试结束保存驱动参数.Freeze Node Tree; 锁定节点Invalidate SDM ;（未使用）.Unlock Terminal; 终端解锁时间设定Teach-in mode; 学习模式外呼印板SMLCDLanguage;SMLCD 语言US English; 英语French; 法German; 德Spanish; 西Numeric;Tests ; 测试1. LON;(1) Service Pin;Pin 测试(进入后按一下印板上的PIN 按钮，来检查通讯状态)(2) LON Board ;(进入后通过选择印板类型和地址来查找印板的通讯状态)(3) Force SW downl;下载软件2.Servitel Call;(1) Reg Center;(2) Aux Center;3. VF Test;变频器测试(1)DC Link Test; 直流环测试(2)CurrentLoopTst; 电流环测试(3) EstimMotorPara; 主机参数估算(4)Direction Test; 方向测试(5)ZeroPositionTest; 零位测试(6)EstimatInertia; 惯量估算(7)Memory Test; 记忆测试(8)Fan Test; 风扇测试(9)LED Test; 灯测试(10)ChargeDCLTest;DCL 加载测试(11)DischargDCLTst;DCL 不加载测试(12)CapFormingTest; 电容测试(13)FCR Test;FCR 测试(14)FCR IGBT Test;FCR IGBT 测试4. Ck Empty Car; 空轿厢检查5. Acceptance; 验收(1)Brake Test; 抱闸测试2)EN81 Test; EN81 测试3) Traction Test; 曳引测试4)Overspeed 1 Test; 超速1 测试5)Overspeed 2 Test; 超速测试6)TripTimeTest7)UpTermSlowDown 慢速下行测试8)DownTermSlowDo 慢速上行测试9)KNE TestKNE 测试【五】Status; 状态1.Status Group; 群控状态2.Drive; 驱动3.I/Os;4.Board I/Os; 印板I/O5.Versions; 版本1)GC Software;GC 软件版本2)Drive Software; 驱动软件版本6. PCT Type;PCT 类型7.Date & Time; 日期& 时间8.Load; 负载9.Position Abs; 绝对位置10.Positin Rel; 相对位置11.LON ; 总线节点状态12.LON nodes CH1; 总线节点状态13LON nodes CH2; 总线节点状态14.BIO nodes type; 总线节点状态15. Floor Enables; 可用楼层1)Normal Floors; 正常楼层2)Secured Floors; 被封锁楼层16. Calls ; 呼梯1)Floor Calls; 厅外呼梯2)Car Calls ; 轿内呼梯17、LON SW-Dwnload ; 软件下载状态18. Available Srv 可用服务19.Oil Temp ; 油温(液压梯专用)20.Brake Test ; 抱闸测试结果21.Drive AMPS; 电流未使用【六】Parameters; 参数1. Group ; 群控1)Floor Markings ; 层楼标记2)Call Space; 3)Walk Time Mult;4) Riser Car Dist; 5)Walking Speed; 6)Allocation Dir;2. Lift 电梯1)Over The Hill; 2)Min Board Time; 3)Min Exit Time;3. Door; 门1)HoldOpen Exit; 内令开门保持2)HoldOpen Board; 外召开门保持3)Final Timer; 强迫关门时间4)Min Door Open; 最小开门时间4. Door2; 第二侧门1)HoldOpen Exit; 2)HoldOpen Board; 3)Final Timer; 4)Min Door Open;5. Car;轿厢1)Delay Cab Light; 照明延时2)Minimal Load; 最小负载3)Main Floor;6. 主楼层1)Services; 服务参数2)JAB Floor;JAB 楼层3)JBF Alt Floor;JBF 附属楼层4)JBF Floor;JBF 楼层5) JNO Release 6)KW Sel Lift 7)Access Codes8)NF Sel Lift 9)RNO Rec Floor 10)Park Floor11)Park Floor Ena 12)Park Door Time7. Drive General; 一般驱动参数V-Insp; 安装运行速度V-Recall; 召会速度V-Relevel; 再平层速度V4; 额定速度A2 加速度A6 减速度A-Relevel 再平层加速度J1 加加速度J3 加减速度J5 减减速度J7 减加速度J-Relevel 再平层加加速度KSERE-DistKSERE距离Relevel Dist 再平层距离Max Door Zone 最大门区Unbalance Bot 下平衡Unbalance Top 上平衡Break Start De 抱闸打开延时Max Trip Time 最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake 早期抱闸KB Feedback 抱闸触点反馈FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance 最小楼层距离On Level Dist 水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel Tries Cold Oil TempWarm Oil Temp Regulated Up Fast Down Insp Speed PWM Offset Up PWMOffset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS Direction8. Drive Settings; 驱动设置Tacho Factor 转速因数编码器参数Nominal Load 额定载荷Reeving Factor 曳引比TachFactrMotor 主机编码器Gear Ratio 减速比TractnDiameter 曳引轮直径Inertia 惯量Code Type 代码类型安全标准类型ETSL TypeETSL 类型速度监控类型Encoder Type 编码器类型Gear Type 减速箱类型InvInputVoltage 输入电压Nominal Speed 额定速度Inverter Setting 变频器类型Id Motor 主机ID ShaftInfoType 井道信息类型Brake Type 抱闸类型Load Type 称重类型Phase Dir. 相序Servitel 远程监控(未使用)Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NTError Delay9.System 系统1)Date 日期2)Time 时间LCD Password 密码【七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障【八】Statistics 统计1. Car Trips 轿厢运行次数2.Door Trips 门运行次数3.2.Door Trips 二侧门运行次数4.Run Hours 运行小时5.Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
迅达5400故障代码电梯调试部份故障代码迅达电梯5400电梯调试部份故障代码及解决方法5400电梯部份资料JRVR：独立运行JRV：保留JNFF：消防员开关JBF：消防开关JAB：锁梯SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态Login/Logout;密码Commands;命令ServiceVisit;服务访问CarCall;轿内召唤TeminalCall;用于M10 FloorCall;庁外召唤Door;门SpecialTrips;特殊运行KFM;不开门模式测试运行DFM-U;测试运行-上DFM-D;测试运行-下JLF;学习运行Services;服务功能ServiceJAB;锁梯ServiceJRV;独立运行ServiceSAB;ServiceJBF;消防功能LMS Commission; LMS调试NominalLoad;正常负载EmptyCar;空轿箱FullLoad;满载SystemCheck;系统检查EmptyCarBot;空轿箱上部EmptyCaeT op;空轿厢在下部Empty Car Mid;空轿厢中间Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点Invalidate SDM ;(未使用) .Unlock Terminal;终端解锁时间设定T each-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言US English;英语French;法German;德Spanish;西Numeric;Tests ;测试1.LON;(1)Service Pin;Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)(2)LON Board ;(进入后通过选择印板类型和地址来查找印板的通讯状态)(3)Force SW downl;下载软件2.Servitel Call;(1)Reg Center;(2)Aux Center;3.VF Test;变频器测试(1)DC Link Test;直流环测试(2)CurrentLoopTst;电流环测试(3)EstimMotorPara;主机参数估算(4)Direction Test;方向测试(5)ZeroPositionTest;零位测试(6)EstimatInertia;惯量估算(7)Memory Test;记忆测试(8)Fan Test;风扇测试(9)LED Test;灯测试(10)ChargeDCLTest;DCL加载测试(11)DischargDCLTst;DCL不加载测试(12)CapFormingT est;电容测试(13)FCR Test;FCR测试(14)FCR IGBT Test;FCR IGBT测试4.Ck Empty Car;空轿厢检查5.Acceptance;验收(1)Brake Test;抱闸测试2)EN81 Test; EN81测试3)Traction Test;曳引测试4)Overspeed 1 Test;超速1测试5)Overspeed 2 Test;超速测试6)TripTimeTest7)UpTermSlowDown慢速下行测试8)DownTermSlowDo慢速上行测试9)KNE TestKNE测试【五】Status;状态1.Status Group;群控状态2.Drive;驱动3.I/Os;4.Board I/Os;印板I/O5.Versions;版本1)GC Software;GC软件版本2)Drive Software;驱动软件版本6.PCT Type;PCT类型7.Date & Time;日期&时间8.Load;负载9.Position Abs;绝对位置10.Positin Rel;相对位置11.LON ;总线节点状态12.LON nodes CH1;总线节点状态13LON nodes CH2;总线节点状态14.BIO nodes type;总线节点状态15.Floor Enables;可用楼层1)Normal Floors;正常楼层2)Secured Floors;被封锁楼层16.Calls ;呼梯1)Floor Calls;厅外呼梯2)Car Calls ;轿内呼梯17、LON SW-Dwnload ;软件下载状态18.Available Srv 可用服务19.Oil Temp ;油温(液压梯专用)20.Brake Test ;抱闸测试结果21.Drive AMPS;电流未使用【六】Parameters;参数1.Group ;群控1)Floor Markings ;层楼标记2)Call Space; 3)Walk Time Mult;4)Riser Car Dist; 5)Walking Speed; 6)Allocation Dir;2.Lift 电梯1)Over The Hill; 2)Min Board Time; 3)Min Exit Time;3.Door;门1)HoldOpen Exit;内令开门保持2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间4)Min Door Open;最小开门时间4.Door2;第二侧门1)HoldOpen Exit; 2)HoldOpen Board; 3)Final Timer; 4)Min Door Open;5.Car;轿厢1)Delay Cab Light;照明延时2)Minimal Load;最小负载3)Main Floor;6.主楼层1)Services;服务参数2)JAB Floor;JAB楼层3)JBF Alt Floor;JBF附属楼层4)JBF Floor;JBF楼层5)JNO Release 6)KW Sel Lift 7)Access Codes8)NF Sel Lift 9)RNO Rec Floor 10)Park Floor11)Park Floor Ena 12)Park Door Time7.Drive General;一般驱动参数V-Insp;安装运行速度V-Recall;召会速度V-Relevel;再平层速度V4;额定速度A2加速度A6减速度A-Relevel再平层加速度J1加加速度J3加减速度J5减减速度J7减加速度J-Relevel再平层加加速度KSERE-DistKSERE距离Relevel Dist再平层距离Max Door Zone最大门区Unbalance Bot下平衡Unbalance Top上平衡Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel Tries Cold Oil Temp Warm Oil Temp Regulated Up Fast Down Insp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min Down Speed Reg Up Speed Fast Dwn IGS Direction8.Drive Settings;驱动设置Tacho Factor转速因数编码器参数Nominal Load额定载荷Reeving Factor曳引比TachFactrMotor主机编码器Gear Ratio减速比TractnDiameter曳引轮直径Inertia惯量Code Type代码类型安全标准类型ETSL TypeETSL类型速度监控类型Encoder Type编码器类型Gear Type减速箱类型InvInputVoltage输入电压Nominal Speed额定速度Inverter Setting变频器类型Id Motor 主机ID ShaftInfoType井道信息类型Brake Type抱闸类型Load Type 称重类型Phase Dir.相序Servitel远程监控(未使用)Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay9.System系统1)Date日期2)Time时间LCD Password密码【七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障【八】Statistics统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数3.2.Door Trips 二侧门运行次数4.Run Hours 运行小时5.Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。

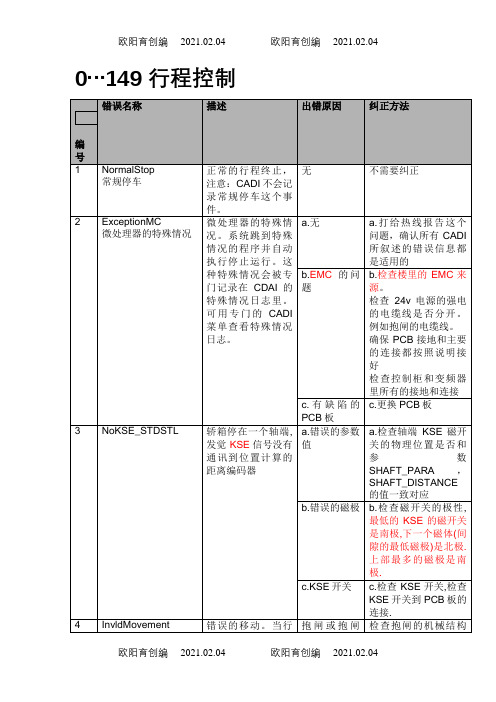

迅达5400故障代码001 正常运行停止（Normalstop）说明：正常运行停止。
注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a) b)EMC 问题 c)印板故障应采取的措施： a)无论何种情况，与EBI联系 b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。
c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。
附加信息：无产生源识别：无可能的故障原因：a)参数值不对 b)磁铁极性不对 c)KSE开关应采取的措施： a)检查KSE的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH 是否相符。
b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。
c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。
在运行控制处于停车状态时，检测到了轿厢的运动。
如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。
VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障 b)VariodynE:运行未结束时开始第二次运行应采取的措施： a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。
b)检查编码器 005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a) b)手动操纵SH SH1 应采取的措施： a)检查SH和SH1的辅助接点（RH与RH1是否正常） b)无 006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对 b)手动操纵SB 应采取的措施：检查SB的辅助触点 007 SH故障（SH-FAULT）说明：轿厢运行时SH或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开 b) c) 应采取的措施： a)检查安全回路 b)如此事件在靠近层站时发生，则很有可能由提前开门引起。
