西继迅达无机房电梯主板故障码读取方法及代码表
SCH5600-V2 版
系统故障代码表代码 错误内容 处理方法 代码
错误内容 处理方法 ER02 安全回路错误 1、 安全回路断开
现象1 :安全回路某一开关断开，
请检查安全回路的开关。
现象2:冲顶或墩底。
2、 安全故障， 安全接触器触点状态与线圈状态不一致： 现象1 :触点接触不良或输入的输入
类型不正确。
现象2:高压口线圈状态输入损坏，
线圈电压过高。
现象3:线圈电压过低（小于AC100V ）。
现象4:线圈未加浪涌保护器， 造成主板输入电容损坏。
ER03 KMC 状态不符错误 1 :控制系统输出主接触器（KMC ）指令后，主接触器无法闭合，
或接
触器触点接触不良， 检查接线是否正确， 检查接触器是否损坏。
2:输入类型中 X18有效逻辑输入错误。
ER04 KMY 状态不符错误 1 :控制系统输出运行接触器指令后，
运行接触器无法闭合， 或接触器 触点接触不良， 检查接线是否正确，
检查接触器是否损坏。
2:电梯停止运行时， 控制系统断开输出后， 运行接触器无法快速弹开。
出现该现象时会造成停车时轿厢内指令全部取消。
如反向有外呼时，
换向运行，使乘客本次运行无法到达目的层。
更换接触器即可解决 该问题。
3:输入类型中 X17有效逻辑输入错误。
页@西卿可册徐
*
IS氐脚可刪徐
IS氐脚可刪徐。

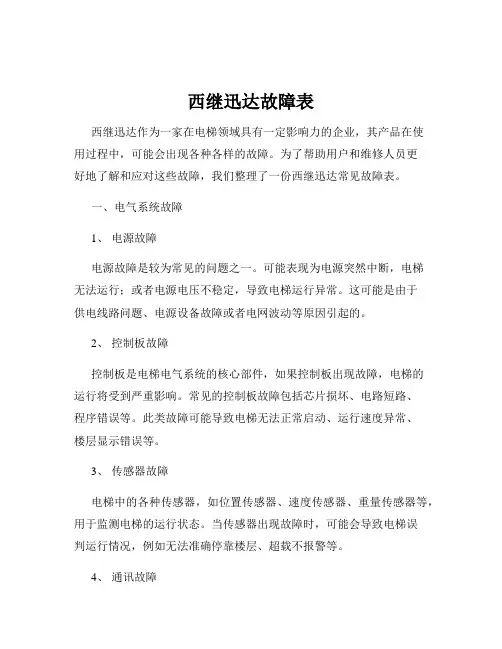

西继迅达故障表西继迅达作为一家在电梯领域具有一定影响力的企业，其产品在使用过程中，可能会出现各种各样的故障。
为了帮助用户和维修人员更好地了解和应对这些故障，我们整理了一份西继迅达常见故障表。
一、电气系统故障1、电源故障电源故障是较为常见的问题之一。
可能表现为电源突然中断，电梯无法运行；或者电源电压不稳定，导致电梯运行异常。
这可能是由于供电线路问题、电源设备故障或者电网波动等原因引起的。
2、控制板故障控制板是电梯电气系统的核心部件，如果控制板出现故障，电梯的运行将受到严重影响。
常见的控制板故障包括芯片损坏、电路短路、程序错误等。
此类故障可能导致电梯无法正常启动、运行速度异常、楼层显示错误等。
3、传感器故障电梯中的各种传感器，如位置传感器、速度传感器、重量传感器等，用于监测电梯的运行状态。
当传感器出现故障时，可能会导致电梯误判运行情况，例如无法准确停靠楼层、超载不报警等。
4、通讯故障电梯内部各个部件之间需要通过通讯线路进行信息传递，如果通讯线路出现故障，会导致部件之间无法正常通信，从而影响电梯的运行。
例如，轿厢与机房之间的通讯中断，可能导致无法响应呼梯指令。
二、机械系统故障1、导轨故障导轨是保证电梯平稳运行的重要部件。
如果导轨出现磨损、变形或者异物卡住等问题，可能会导致电梯运行时产生晃动、噪音甚至卡顿。
2、曳引系统故障曳引系统包括曳引机、钢丝绳等。
曳引机故障可能表现为电机过热、异响、转动不灵活等；钢丝绳磨损、断丝则可能导致电梯运行安全隐患。
3、轿厢故障轿厢的故障可能包括轿厢门无法正常开关、轿厢变形、轿厢内照明和通风系统故障等。
轿厢门故障可能是由于门锁故障、门机故障或者门导轨问题引起的；轿厢变形可能会影响电梯的运行平稳性和安全性。
4、对重系统故障对重系统的故障可能会影响电梯的平衡和运行效率。
例如，对重块松动、对重导轨问题等。
三、其他故障1、人为操作失误有时，电梯故障并非由于设备本身的问题，而是由于人为操作不当引起的。
西继迅达无机房电梯主板故障码读取方法及代码表
SCH5600-V2 版
故障读取方法
系统故障代码表代码错误内容处理方法
代码错误内容处理方法
ER02安全回路错误1、安全回路断开
现象1: 安全回路某一开关断开, 请检查安全回路的开关。
现象2: 冲顶或墩底。
2、安全故障, 安全接触器触点状态与线圈状态不一致:
现象1: 触点接触不良或输入的输入类型不正确。
现象2: 高压口线圈状态输入损坏, 线圈电压过高。
现象3: 线圈电压过低(小于AC100V)。
现象4: 线圈未加浪涌保护器, 造成主板输入电容损坏。
ER03 KMC 状态不符错误1: 控制系统输出主接触器(KMC) 指令后, 主接触器无法闭合, 或接触器触
点接触不良, 检查接线就是否正确, 检查接触器就是否损坏。
西继迅达无机房电梯主板故
障码读取方法及代码表SCH5600-
V2 版
故障读取方法
系统故障代码表代码错误内容处理方法
代码错误内容处理方法
ER02安全回路错误1、安全回路断开
现象1：安全回路某一开关断开，请检查安全回路的开关。
现象2：冲顶或墩底。
2、安全故障，安全接触器触点状态与线圈状态不一致：
现象1：触点接触不良或输入的输入类型不正确。
现象2：高压口线圈状态输入损坏，线圈电压过高。
现象3：线圈电压过低(小于AC100V)。
现象4：线圈未加浪涌保护器，造成主板输入电容损坏。
ER03 KMC 状态不符错误1：控制系统输出主接触器（KMC）指令后，主接触器无法闭合，或接
触器触点接触不良，检查接线是否正确，检查接触器是否损坏。
精品文档word文档可以编辑！谢谢下载！。
西继迅达故障表一、电梯门系统故障1、电梯门无法关闭原因：门光幕或安全触板故障，导致感应受阻；门导轨中有异物阻碍；门锁回路故障。
处理方法：检查并清洁光幕或安全触板，排除异物，修复或更换门锁回路中的损坏部件。
2、电梯门无法开启原因：门机故障，开门指令未正确传达；门机械部件卡死。
处理方法：检修门机，确保开门指令正常接收，对机械部件进行润滑和调整，排除卡死故障。
3、电梯门开关速度异常原因：门机调速装置故障，门滑块磨损。
处理方法：调整或更换门机调速装置，更换磨损的门滑块。
二、电梯运行故障1、电梯突然停止运行原因：电源故障，电梯过载保护，安全回路断开。
处理方法：检查电源供应，减轻电梯负载，排查并修复安全回路中的故障点。
2、电梯运行速度异常原因：调速系统故障，驱动电机故障。
处理方法：对调速系统进行校准和维修，检修或更换驱动电机。
3、电梯运行时有异常振动和噪音原因：导轨润滑不足，导靴磨损，曳引绳张力不均。
处理方法：补充导轨润滑油，更换磨损的导靴，调整曳引绳张力。
三、电梯控制系统故障1、电梯轿厢内按钮失灵原因：按钮接触不良，线路故障。
处理方法：清洁并修复按钮接触点，检查并修复线路。
2、电梯楼层显示异常原因：传感器故障，显示板故障。
处理方法：更换故障传感器，修复或更换显示板。
3、电梯无法响应外呼指令原因：外呼按钮故障，通讯线路故障。
处理方法：修复或更换外呼按钮，检查并修复通讯线路。
四、电梯安全保护装置故障1、限速器动作异常原因：限速器机械部件磨损，电气检测故障。
处理方法：对限速器机械部件进行维护和更换，检修电气检测部分。
2、安全钳动作失效原因：安全钳部件损坏，导轨间距不符合要求。
处理方法：更换损坏的安全钳部件，调整导轨间距。
3、缓冲器故障原因：缓冲器油液泄漏，缓冲器弹簧失效。
处理方法：修复或更换缓冲器油封，更换失效的弹簧。
五、其他故障1、电梯轿厢照明故障原因：灯具损坏，线路故障。
处理方法：更换损坏的灯具，修复线路。

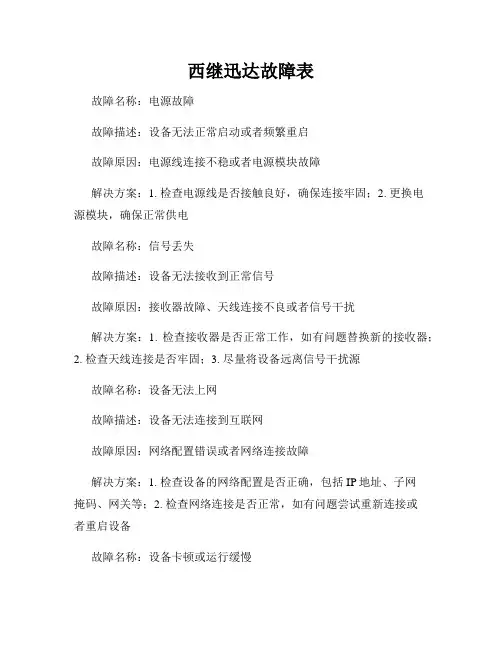

西继迅达故障表故障名称：电源故障故障描述：设备无法正常启动或者频繁重启故障原因：电源线连接不稳或者电源模块故障解决方案：1. 检查电源线是否接触良好，确保连接牢固；2. 更换电源模块，确保正常供电故障名称：信号丢失故障描述：设备无法接收到正常信号故障原因：接收器故障、天线连接不良或者信号干扰解决方案：1. 检查接收器是否正常工作，如有问题替换新的接收器；2. 检查天线连接是否牢固；3. 尽量将设备远离信号干扰源故障名称：设备无法上网故障描述：设备无法连接到互联网故障原因：网络配置错误或者网络连接故障解决方案：1. 检查设备的网络配置是否正确，包括IP地址、子网掩码、网关等；2. 检查网络连接是否正常，如有问题尝试重新连接或者重启设备故障名称：设备卡顿或运行缓慢故障描述：设备反应迟钝，运行速度明显变慢故障原因：设备内存不足或者运行程序过多解决方案：1. 清理设备内存，关闭一些不必要的程序；2. 扩展设备内存，提升设备的运行性能；3. 及时更新设备固件，确保软件的最佳运行状态故障名称：设备界面乱码或显示异常故障描述：设备屏幕上出现乱码、显示不正常或者界面缺失故障原因：屏幕故障或者操作系统问题解决方案：1. 检查屏幕是否存在物理损坏，如有需更换屏幕；2. 若是操作系统问题，尝试重新安装或者升级系统故障名称：设备死机或重启故障描述：设备无响应或频繁重启故障原因：系统崩溃或者硬件故障解决方案：1. 尝试重启设备，如仍然无响应则判断为硬件故障，需更换或维修设备；2. 及时备份设备中的重要数据，以防数据丢失故障名称：设备无法识别硬件或设备连接错误故障描述：设备无法识别连接的硬件或者报错提示设备连接错误故障原因：硬件驱动不兼容或者设备连接错误解决方案：1. 检查硬件连接是否正确，确保连接牢固；2. 检查硬件驱动是否安装正确，如有问题需更新或者更换驱动程序总结：通过以上故障表可以看出，西继迅达设备故障的解决方案不尽相同，具体要根据具体问题进行排查和解决。

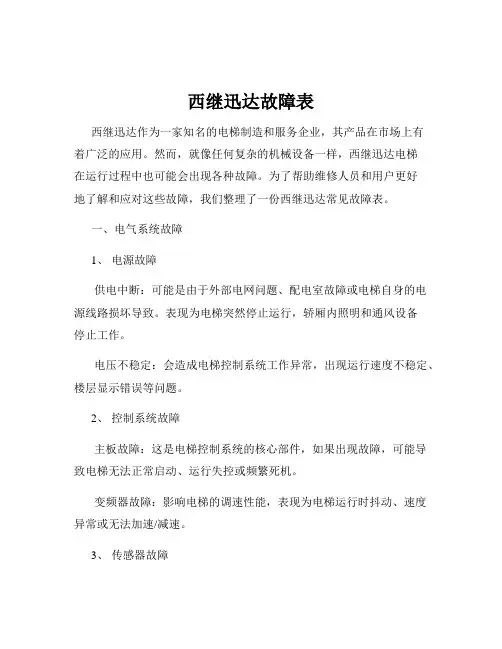

西继迅达故障表西继迅达作为一家知名的电梯制造和服务企业，其产品在市场上有着广泛的应用。
然而，就像任何复杂的机械设备一样，西继迅达电梯在运行过程中也可能会出现各种故障。
为了帮助维修人员和用户更好地了解和应对这些故障，我们整理了一份西继迅达常见故障表。
一、电气系统故障1、电源故障供电中断：可能是由于外部电网问题、配电室故障或电梯自身的电源线路损坏导致。
表现为电梯突然停止运行，轿厢内照明和通风设备停止工作。
电压不稳定：会造成电梯控制系统工作异常，出现运行速度不稳定、楼层显示错误等问题。
2、控制系统故障主板故障：这是电梯控制系统的核心部件，如果出现故障，可能导致电梯无法正常启动、运行失控或频繁死机。
变频器故障：影响电梯的调速性能，表现为电梯运行时抖动、速度异常或无法加速/减速。
3、传感器故障门区传感器故障：会导致电梯无法准确判断门区位置，出现门无法正常开关、重复开关门或轿厢停靠不准确的情况。
限速器传感器故障：可能引起超速保护装置误动作，导致电梯紧急制动。
二、机械系统故障1、曳引系统故障曳引绳磨损或断裂：会使电梯失去牵引力，严重时可能导致轿厢坠落。
曳引机故障：例如电机过热、异响、转动不灵活等，会影响电梯的正常运行。
2、轿厢和门系统故障轿厢导轨磨损：导致轿厢运行时晃动、噪音增大，甚至出现卡滞现象。
门滑块磨损：造成门开关不畅、门缝过大或过小，影响电梯的密封性和安全性。
门锁故障：可能导致门无法锁紧，存在安全隐患。
3、制动系统故障制动闸瓦磨损：使制动效果下降，电梯制动距离延长，增加了碰撞的风险。
制动弹簧失效：无法提供足够的制动力，导致电梯失控。
三、通信系统故障1、轿厢与机房通信故障对讲机故障：轿厢内和机房之间的通话中断，无法及时沟通。
信号传输线路故障：导致楼层显示不准确、呼梯信号无法正常接收等问题。
2、远程监控系统故障数据传输中断：无法将电梯的运行状态实时传输到监控中心，影响远程监控和故障诊断。
四、其他故障1、环境因素引起的故障高温潮湿环境：可能导致电气元件短路、腐蚀，影响电梯的可靠性。

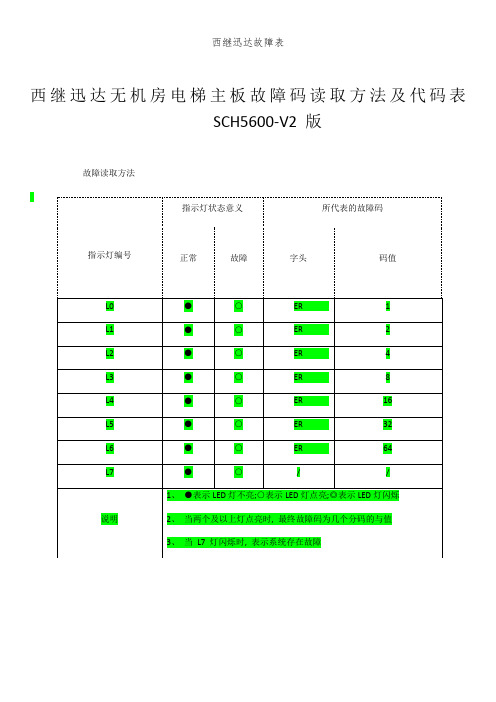

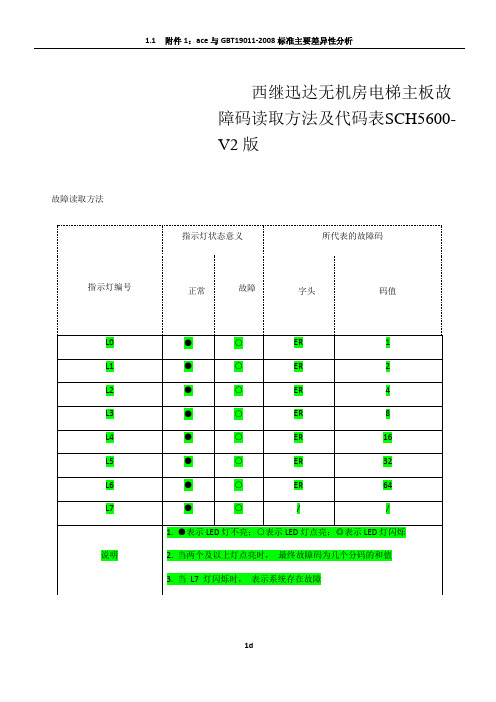

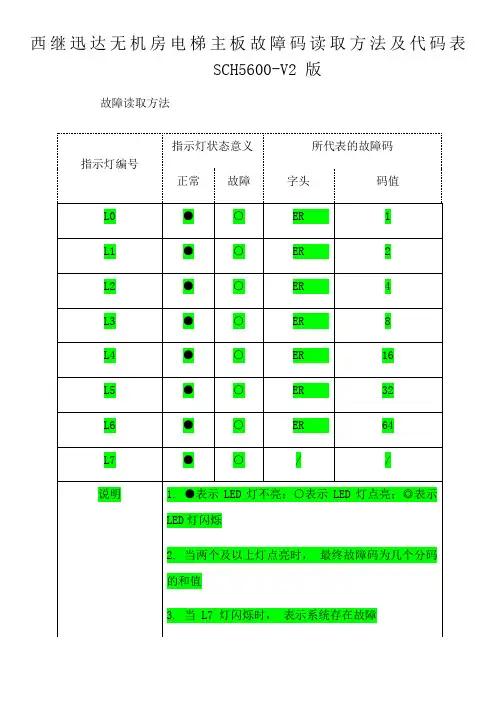

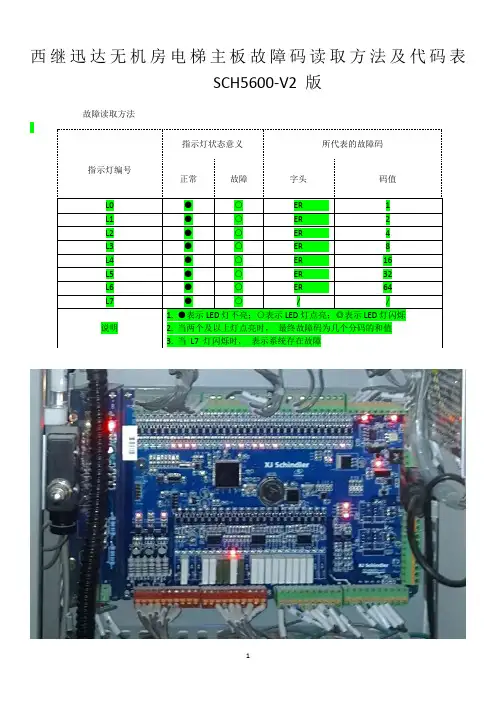

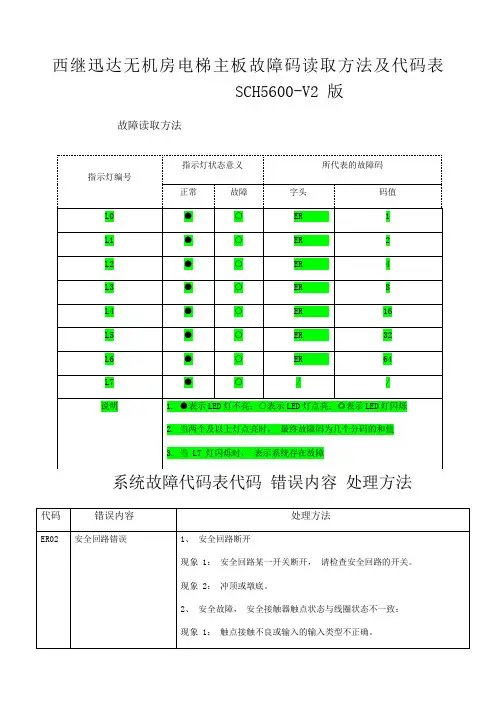

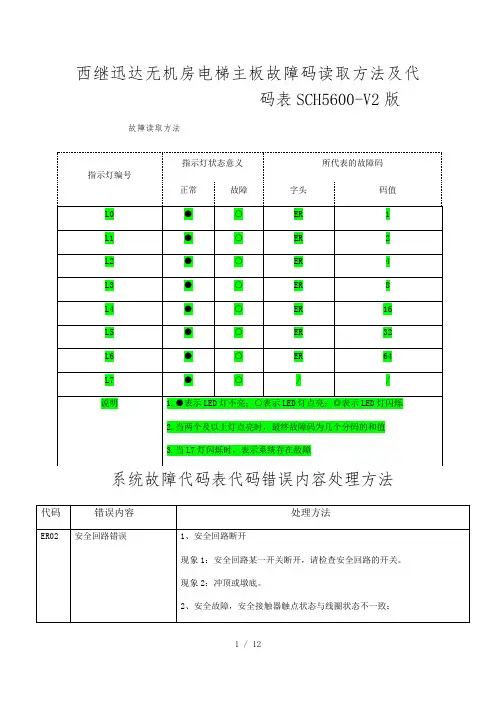

西继迅达无机房电梯主板故障码读取方法及代码表 SCH5600-V2 版故障读取方法指示灯编号L0 L1 L2 L3 L4 L5 L6 L7 说明指示灯状态意义所代表的故障码正常故障字头码值●○ER1●○ER2●○ER4●○ER8●○ER16●○ER32●○ER64●○//1. ●表示 LED 灯不亮；○表示 LED 灯点亮；◎表示 LED 灯闪烁2. 当两个及以上灯点亮时， 最终故障码为几个分码的和值3. 当 L7 灯闪烁时， 表示系统存在故障系统故障代码表代码 错误内容 处理方法代码错误内容ER02 安全回路错误处理方法1、 安全回路断开 现象 1： 安全回路某一开关断开， 请检查安全回路的开关。
现象 2： 冲顶或墩底。
2、 安全故障， 安全接触器触点状态与线圈状态不一致： 现象 1： 触点接触不良或输入的输入类型不正确。
现象 2： 高压口线圈状态输入损坏， 线圈电压过高。
现象 3： 线圈电压过低(小于 AC100V)。
现象 4： 线圈未加浪涌保护器， 造成主板输入电容损坏。
ER03KMC 状态不符错误1： 控制系统输出主接触器（KMC） 指令后， 主接触器无法闭合， 或接触器 触点接触不良， 检查接线是否正确， 检查接触器是否损坏。
2： 输入类型中 X18 有效逻辑输入错误。
ER04KMY 状态不符错误1： 控制系统输出运行接触器指令后， 运行接触器无法闭合， 或接触器触点 接触不良， 检查接线是否正确， 检查接触器是否损坏。
2： 电梯停止运行时， 控制系统断开输出后， 运行接触器无法快速弹开。
出现该现象时会造成停车时轿厢内指令全部取消。
如反向有外呼时， 换 向运行， 使乘客本次运行无法到达目的层。
更换接触器即可解决该问 题。
3： 输入类型中 X17 有效逻辑输入错误。
ER05KMB 状态不符错误1： 控制系统输出开闸指令后， 抱闸继电器无法闭合， 或继电器触点接触不 良， 检查接线是否正确， 检查继电器是否损坏。
西继迅达无机房电梯主板故障码读取方法及代码表 SCH5600-V2 版故障读取方法指示灯编号指示灯状态意义正常故障所代表的故障码字头码值L0 L1 L2 L3 L4 L5 L6 L7 说明●○ER1●○ER2●○ER4●○ER8●○ER16●○ER32●○ER64●○//1. ●表示 LED 灯不亮；○表示 LED 灯点亮；◎表示 LED 灯闪烁2. 当两个及以上灯点亮时， 最终故障码为几个分码的和值3. 当 L7 灯闪烁时， 表示系统存在故障系统故障代码表代码 错误内容 处理方法代码错误内容ER02 安全回路错误处理方法1、 安全回路断开 现象 1： 安全回路某一开关断开， 请检查安全回路的开关。
现象 2： 冲顶或墩底。
2、 安全故障， 安全接触器触点状态与线圈状态不一致：1 / 12现象 1： 触点接触不良或输入的输入类型不正确。
现象 2： 高压口线圈状态输入损坏， 线圈电压过高。
现象 3： 线圈电压过低(小于 AC100V)。
现象 4： 线圈未加浪涌保护器， 造成主板输入电容损坏。
ER03 KMC 状态不符错误1： 控制系统输出主接触器（KMC） 指令后， 主接触器无法闭合， 或接 触器触点接触不良， 检查接线是否正确， 检查接触器是否损坏。
2： 输入类型中 X18 有效逻辑输入错误。
ER04 KMY 状态不符错误1： 控制系统输出运行接触器指令后， 运行接触器无法闭合， 或接触器 触点接触不良， 检查接线是否正确， 检查接触器是否损坏。
2： 电梯停止运行时， 控制系统断开输出后， 运行接触器无法快速弹开。
出现该现象时会造成停车时轿厢内指令全部取消。
如反向有外呼时， 换向运行， 使乘客本次运行无法到达目的层。
更换接触器即可解决 该问题。
3： 输入类型中 X17 有效逻辑输入错误。
ER05 KMB 状态不符错误1： 控制系统输出开闸指令后， 抱闸继电器无法闭合， 或继电器触点接 触不良， 检查接线是否正确， 检查继电器是否损坏。
