卫星通信常见故障以及日常维护内容

卫星通信中的常见干扰及其处理措施摘要：随着科学技术的日益发展，卫星通信经越来越多地被利用在信号的传递方面，对于传输广播电视信号起到了极为重要的作用。

信号传递领域已经开始广泛应用到卫星通讯，这对于提高传输广播电视信号具有极其重要的现实意义。

但是卫星通信的过程中仍然有很多干扰因素，本文主要介绍了相关干扰因素的情况，并且提出了相应的处理措施。

关键词：卫星通信；干扰；处理措施引言卫星通信系统是一个开放式的系统，然而在卫星通信中的干扰有自然原因也有一定的人为原因，本文对卫星通信中的常见干扰的原因进行了探讨，旨在通过分析探讨把造成卫星通信干扰的因素尽可能的降低或者避免。

一、卫星通信的基础知识卫星通信简单地说就是地球上的无线电通信站间利用卫星作为中继而进行的通信。

卫星通信系统由卫星和地球站两部分组成。

卫星通信系统以通信卫星为中继站，与其它通信系统相比较，卫星通信有如下特点：（1）覆盖区域大，通信距离远；（2）具有多址连接能力。

地面微波中继的通信区域基本上是一条线路，而卫星通信可在通信卫星所覆盖的区域内，所有四面八方的地面站都能利用这一卫星进行相互间的通信；（3）频带宽，通信容量大。

卫星通信采用微波频段，传输容量主要由终端站决定，卫星通信系统的传输容量取决于卫星转发器的带宽和发射功率，而且一颗卫星可设置多个转发器，故通信容量很大；（4）通信质量好，可靠性高。

卫星通信的电波主要在自由（宇宙）空间传播，传输电波十分稳定，而且通常只经过卫星一次转接，其噪声影响较小，通信质量好；（5）通信机动灵活。

卫星通信系统的建立不受地理条件的限制，地面站可以建立在边远山区、海岛、汽车、飞机和舰艇上；（6）电路使用费用与通信距离无关。

地面微波中继或光缆通信系统，其建设投资和维护使用费用都随距离而增加。

而卫星通信的地面站至空间转发器这一区间并不需要投资，因此线路使用费用与通信距离无关。

二、卫星通信中的常见的干扰及其处理措施（1）地面干扰。

卫星通信常见故障以及日常维护内容一、日凌现象的发生及干扰日凌现象一般每年发生两次，每次连续至6天，每天最长时间可达10分钟。

北半球的一般发生在春分日前，秋分日后的两三天内。

数字卫星电视接收机一旦因日凌信号中断有时会造成死机，一般需要维护人员手工重启。

二、太阳黑子对卫星信号的影响如果太阳黑子的活动能量大、时间长，会使卫星电视信号立即中断，当太阳黑子活动消失，卫星电视信号的强度将逐渐恢复。

三、卫星接收机无法锁定信号1．卫星接收天线的角度有偏差，及时手动调整卫星天线各方位角度2．高频头损坏，及时更换3.高频头与馈线没有连接好，重新连接4.功分器损坏、功分器与其连接的馈线没有连接好，及时更换已坏备件四、定期进行系统检查五、要定期检查卫星接收系统连接是否正确可靠，接地、接电是否良好。

定期检查室外单元，如：天线所有螺钉有无松动；方位、仰角有无偏离；天线接地是否良好；防雷卡子是否连接良好；馈线连接部分防水是否良好、以及防水有无老化；天线任意部分是否有生锈现象等。

发现问题需要及时解决。

六、定期进行信号检查七、对人线信号质量要求每隔半年进行一次检查。

可通过频谱仪观察信号参考电平值，并通过接收机查看信号参数，包括电平、信噪比、余量、误码率等。

如果信号质量较差，比如参考电平低达-50dbm、或者余量只有2-3db时，应该及时对天线进行校准。

八、定期进行喷漆和润滑维护九、卫星接收天线最多每两年应进行一次喷漆维护，包括天线面、天线立柱、天线基座等，以防锈蚀损坏。

并定期对天线调节部位加油，以防锈蚀卡死十、每次雨雪天气过后，要及时清除天线面及馈源上的积雪十一、每半年应对所有的卫星接收天线和卫星数字接收机及所有的卫星相关部件再进行一次巡检。

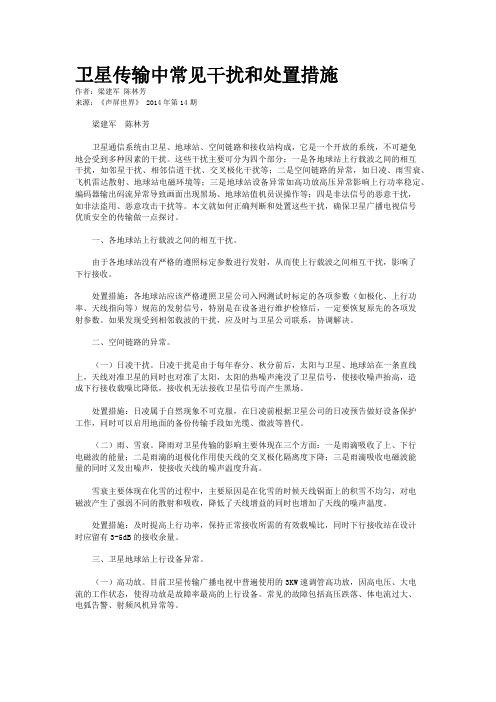

卫星传输中常见干扰和处置措施作者：梁建军陈林芳来源：《声屏世界》 2014年第14期梁建军陈林芳卫星通信系统由卫星、地球站、空间链路和接收站构成，它是一个开放的系统，不可避免地会受到多种因素的干扰。

这些干扰主要可分为四个部分：一是各地球站上行载波之间的相互干扰，如邻星干扰、相邻信道干扰、交叉极化干扰等；二是空间链路的异常，如日凌、雨雪衰、飞机雷达散射、地球站电磁环境等；三是地球站设备异常如高功放高压异常影响上行功率稳定、编码器输出码流异常导致画面出现黑场、地球站值机员误操作等；四是非法信号的恶意干扰，如非法盗用、恶意攻击干扰等。

本文就如何正确判断和处置这些干扰，确保卫星广播电视信号优质安全的传输做一点探讨。

一、各地球站上行载波之间的相互干扰。

由于各地球站没有严格的遵照标定参数进行发射，从而使上行载波之间相互干扰，影响了下行接收。

处置措施：各地球站应该严格遵照卫星公司入网测试时标定的各项参数（如极化、上行功率、天线指向等）规范的发射信号，特别是在设备进行维护检修后，一定要恢复原先的各项发射参数。

如果发现受到相邻载波的干扰，应及时与卫星公司联系，协调解决。

二、空间链路的异常。

（一）日凌干扰。

日凌干扰是由于每年春分、秋分前后，太阳与卫星、地球站在一条直线上，天线对准卫星的同时也对准了太阳，太阳的热噪声淹没了卫星信号，使接收噪声抬高，造成下行接收载噪比降低，接收机无法接收卫星信号而产生黑场。

处置措施：日凌属于自然现象不可克服，在日凌前根据卫星公司的日凌预告做好设备保护工作，同时可以启用地面的备份传输手段如光缆、微波等替代。

（二）雨、雪衰。

降雨对卫星传输的影响主要体现在三个方面：一是雨滴吸收了上、下行电磁波的能量；二是雨滴的退极化作用使天线的交叉极化隔离度下降；三是雨滴吸收电磁波能量的同时又发出噪声，使接收天线的噪声温度升高。

雪衰主要体现在化雪的过程中，主要原因是在化雪的时候天线锅面上的积雪不均匀，对电磁波产生了强弱不同的散射和吸收，降低了天线增益的同时也增加了天线的噪声温度。

中波发射台卫星接收系统组成及常见故障维修作为中波广播的节目信号源，数字卫星信号的传输与接收是近二十多年逐步发展起来的，是利用地球同步卫星将数字编码压缩的广播信号传输到用户端的一种信息传输形式，简称DHT 。

一、卫星直播系统的组成数字广播电视卫星直播系统包括前端系统、传输系统、用户管理系统和用户接收系统，图6.1.2为卫星直播系统传输和接收方框图。

（一）前端系统：前端系统主要负责节目源采集、编辑、包装、制作、并对音视频进行MPEG-2编码，复用技术是将音视频信号和辅助信号混合成一套节目数码流，并可进行加扰和授权控制。

信道编码完成A/D 转换、制式转换和码率压缩，在有限的卫星转发器频带上传送更多的节目。

采用PQSK 调制方式，可以在音视频压缩编码器复用器 信 道 编 码 QPSK 调 制 上变频器高功放 音频输入 视频输入 解调器和处理器 中 频 放 大 下变频器本地震荡 音频输出 视频输出 上行发射系统下行接收系统同步卫星 发射天线 接收天线LNB 低噪声 变频器组件 图6.1.2 数字广播电视卫星直播系统方框图信号微弱的情况下获得足够的信噪比，PQSK调制器将包含着音频、视频的信息基带信号调制到70MHz，再通过上变频器将70MHz中频信号变成射频信号C频段6GHz或Ku频段14GHz。

（二）传输系统：高频功率放大器将上变频器输出的射频信号放大到所要求的功率，经波导送至天线，发射天线将信号发送到直播卫星上，直播卫星上的转发器将来自于发射站的信号放大处理后经过另外一个频率向地球覆盖区域发射。

（三）用户管理系统：用户管理系统负责登记和注册用户管理资料；购买和包装节目；制定节目计费标准及用户收费管理。

（四）用户接收系统(IRD)：用户接收系统有接收天线、LNB（高频头）、传输线缆、综合接收解码器（卫星接收机）。

卫星接收机对来自于LNB下变频后的信号进行再次变频、解调、解复用、解扰、解码等处理，最后还原出音视频信号。

卫星接收系统常见故障和处理方法1.信号弱或无法接收卫星接收系统如果遇到信号弱或无法接收的情况，首先需要检查天线是否摆放正确，是否有障碍物遮挡。

可以尝试重新调整天线的角度和方向，确保其与卫星处于最佳的指向角度。

如果仍然无法接收到信号，可以检查接收设备是否正常运行，重启设备或更换设备试试。

2.信号中断卫星接收系统如果遇到信号中断的情况，一般可能是由于天气恶劣或其他干扰导致的。

可以检查当前天气情况，如果是暴风雨或大雨等天气，需要等待天气好转后再进行接收。

另外，也可以检查是否有其他无线电设备或电磁干扰源附近，如果有，可以尝试将其移开或关闭。

3.信号变形或失真卫星接收系统接收到的信号如果出现变形或失真的情况，一般可能是由于信号传输过程中受到干扰导致的。

可以检查接收设备和电缆是否连接良好，尝试重新连接或更换电缆。

同时，也可以检查是否有其他电子设备在附近产生干扰，如果有，可以尝试将其移开或关闭。

4.信号延迟卫星接收系统如果出现信号延迟的情况，可能是由于信号传输路径较长，或者设备处理速度较慢导致的。

可以检查设备和电缆的连接是否良好，尝试重新连接或更换电缆。

另外，也可以观察是否有其他程序或设备占用了系统资源，如果有，可以尝试关闭其它程序或设备，以提高卫星接收系统的处理速度。

5.接收设备故障在日常使用卫星接收系统时，可以遵循以下几点，以避免一些常见故障的发生：-定期检查天线的摆放是否正确，是否有障碍物遮挡。

-保持室内设备的通风良好，避免过热导致设备故障。

-注意天气情况，避免在暴风雨等恶劣天气下使用卫星接收系统。

-避免安装在靠近其他电子设备或电磁干扰源的位置，以防止干扰信号传输。

-定期检查设备连接是否良好，电缆是否有损坏或老化现象。

总结起来，卫星接收系统常见故障的处理方法包括：调整天线的角度和方向、重新启动设备、检查连接线路是否良好、检查天气情况、避免干扰源等。

为了确保卫星接收系统的正常运行，还需定期检查设备和连接线路的状态，保持设备通风良好，并遵循正确的使用方法。

现在飞机上普遍装载甚高频通讯和高频通讯系统。

甚高频通讯频段在118.00～136.975 M H z，主要用于飞机和飞机之间以及飞机和地面通讯站之间的双向短距离语音、数据传输，距离一般不超过500 k m 。

高频通讯频段在2～29.9 M H z，主要用于飞机和飞机之间以及飞机和地面之间的长距离通讯，通过电波在电离层的反射实现通讯的远距离传播，可达数千公里，但是容易受到干扰。

例如:飞机在跨海飞行(如太平洋)或者在偏远地区(如极地)飞行时，都可能因为地面基站覆盖不到，而无法被地面运行控制中心掌控精确位置和实际运行状态，一旦发生意外情况，定位和搜救将十分困难。

近年来，随着我国航空运输业的快速发展，机队规模和运输量快速增长，航班运行的不利因素也随之增多，安全运行压力越来越大。

为了有效解决航空公司运行控制中心与飞机之间实时监控和语音通讯联系问题，民航局于2012年12月出台了《航空公司运行控制卫星通信实施方案》，要求2017①作者简介:朱圣伟(1982,12—)，男，汉，江苏徐州人，本科，工程师，研究方向：波音737-700/800飞机航线维护与故障排除。

赵树成(1984,2—)，男，汉，河南项城人，本科，工程师，研究方向：波音737-700/800飞机机型理论。

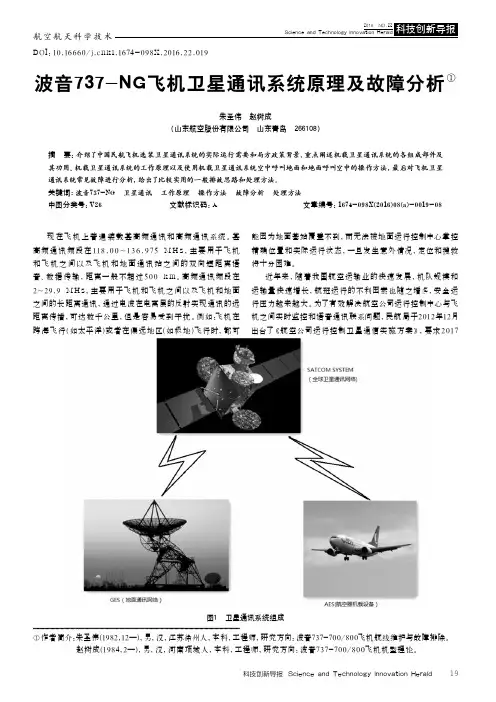

DOI：10.16660/ k i.1674-098X.2016.22.019波音737-NG飞机卫星通讯系统原理及故障分析①朱圣伟 赵树成（山东航空股份有限公司 山东青岛 266108）摘 要：介绍了中国民航飞机选装卫星通讯系统的实际运行需要和局方政策背景，重点阐述机载卫星通讯系统的各组成部件及其功用、机载卫星通讯系统的工作原理以及使用机载卫星通讯系统空中呼叫地面和地面呼叫空中的操作方法，最后对飞机卫星通讯系统常见故障进行分析，给出了比较实用的一般排故思路和处理方法。

关键词：波音737-NG 卫星通讯 工作原理 操作方法 故障分析 处理方法中图分类号：V26文献标识码：A文章编号：1674-098X(2016)08(a)-0019-08图1 卫星通讯系统组成年底前我国航空公司的飞机应当通过机载卫星通信系统，实现运行控制中心与每架飞机之间能够在4 m in内建立及时、可靠的语音通讯联系目标，以保证飞机与地面之间的不间断联系，确保飞机的运行安全。

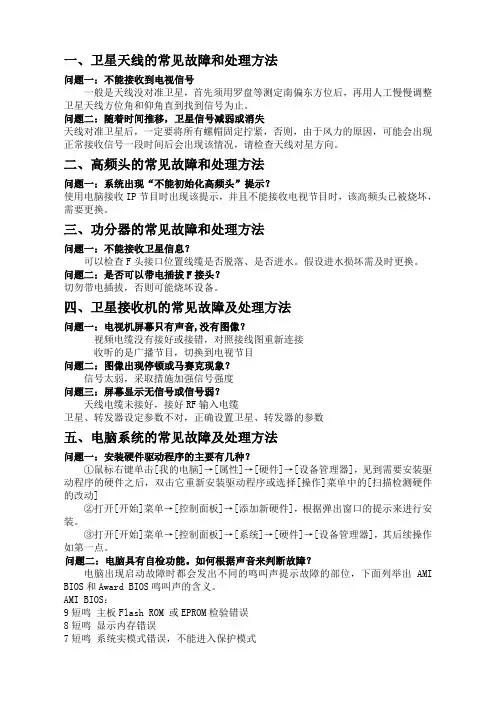

一、卫星天线的常见故障和处理方法问题一：不能接收到电视信号一般是天线没对准卫星，首先须用罗盘等测定南偏东方位后，再用人工慢慢调整卫星天线方位角和仰角直到找到信号为止。

问题二：随着时间推移，卫星信号减弱或消失天线对准卫星后，一定要将所有螺帽固定拧紧，否则，由于风力的原因，可能会出现正常接收信号一段时间后会出现该情况，请检查天线对星方向。

二、高频头的常见故障和处理方法问题一：系统出现“不能初始化高频头”提示？使用电脑接收IP节目时出现该提示，并且不能接收电视节目时，该高频头已被烧坏，需要更换。

三、功分器的常见故障和处理方法问题一：不能接收卫星信息？可以检查F头接口位置线缆是否脱落、是否进水。

假设进水损坏需及时更换。

问题二：是否可以带电插拔F接头？切勿带电插拔，否则可能烧坏设备。

四、卫星接收机的常见故障及处理方法问题一：电视机屏幕只有声音,没有图像？视频电缆没有接好或接错，对照接线图重新连接收听的是广播节目，切换到电视节目问题二：图像出现停顿或马赛克现象？信号太弱，采取措施加强信号强度问题三：屏幕显示无信号或信号弱？天线电缆未接好，接好RF输入电缆卫星、转发器设定参数不对，正确设置卫星、转发器的参数五、电脑系统的常见故障及处理方法问题一：安装硬件驱动程序的主要有几种？①鼠标右键单击[我的电脑]→[属性]→[硬件]→[设备管理器]，见到需要安装驱动程序的硬件之后，双击它重新安装驱动程序或选择[操作]菜单中的[扫描检测硬件的改动]②打开[开始]菜单→[控制面板]→[添加新硬件]，根据弹出窗口的提示来进行安装。

③打开[开始]菜单→[控制面板]→[系统]→[硬件]→[设备管理器]，其后续操作如第一点。

问题二：电脑具有自检功能。

如何根据声音来判断故障？电脑出现启动故障时都会发出不同的鸣叫声提示故障的部位，下面列举出AMI BIOS和Award BIOS鸣叫声的含义。

AMI BIOS：9短鸣主板Flash ROM 或EPROM检验错误8短鸣显示内存错误7短鸣系统实模式错误，不能进入保护模式6短鸣键盘控制器错误5短鸣 CPU出错4短鸣系统时钟出错3短鸣系统基本内存(第一个64K)自检失败2短鸣内存ECC检验错误1短鸣内存刷新失败1长3短鸣内存错误〔如内存芯片损坏〕1长8短鸣显示器系统测试错误Award BIOS1长1短鸣内存或主板出错1长2短鸣显示器或显卡错误1长3短鸣键盘控制器出错1长9短鸣主板FlashRAM或EPROM错误(如BIOS被CIH破坏)不间断长鸣内存未插好或芯片损坏不停响声显示器未与显卡连接重复短鸣电源故障问题三：显卡驱动程序无故丧失。

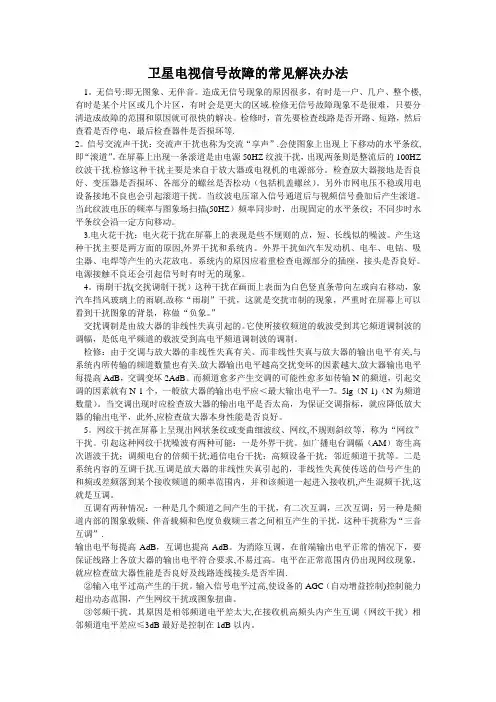

卫星电视信号故障的常见解决办法1。

无信号:即无图象、无伴音。

造成无信号现象的原因很多，有时是一户、几户、整个楼,有时是某个片区或几个片区，有时会是更大的区域.检修无信号故障现象不是很难，只要分清造成故障的范围和原因就可很快的解决。

检修时，首先要检查线路是否开路、短路，然后查看是否停电，最后检查器件是否损坏等.2。

信号交流声干扰：交流声干扰也称为交流“享声”.会使图象上出现上下移动的水平条纹,即“滚道”。

在屏幕上出现一条滚道是由电源50HZ纹波干扰，出现两条则是整流后的100HZ 纹波干扰.检修这种干扰主要是来自于放大器或电视机的电源部分。

检查放大器接地是否良好、变压器是否损坏、各部分的螺丝是否松动（包括机盖螺丝）。

另外市网电压不稳或用电设备接地不良也会引起滚道干扰。

当纹波电压窜入信号通道后与视频信号叠加后产生滚道。

当此纹波电压的频率与图象场扫描(50HZ）频率同步时，出现固定的水平条纹；不同步时水平条纹会沿一定方向移动。

3.电火花干扰：电火花干扰在屏幕上的表现是些不规则的点，短、长线似的噪波。

产生这种干扰主要是两方面的原因,外界干扰和系统内。

外界干扰如汽车发动机、电车、电钻、吸尘器、电焊等产生的火花放电。

系统内的原因应着重检查电源部分的插座，接头是否良好。

电源接触不良还会引起信号时有时无的现象。

4。

雨刷干扰(交扰调制干扰）这种干扰在画面上表面为白色竖直条带向左或向右移动，象汽车挡风玻璃上的雨刷,故称“雨刷”干扰，这就是交扰市制的现象，严重时在屏幕上可以看到干扰图象的背景，称做“负象。

”交扰调制是由放大器的非线性失真引起的。

它使所接收频道的载波受到其它频道调制波的调幅，是低电平频道的载波受到高电平频道调制波的调制。

检修：由于交调与放大器的非线性失真有关、而非线性失真与放大器的输出电平有关,与系统内所传输的频道数量也有关.放大器输出电平越高交扰变坏的因素越大,放大器输出电平每提高AdB，交调变坏2AdB。
