配电箱系统图的识读

说到配电箱，想必大部分电气设计人员都不陌生了。

配电箱（distribution box）顾名思义就是分配电能的箱体，里面会装有很多断路器，电是从哪里来，到哪里去，一目了然。

它的主要作用是合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观地显示电路的导通状态。

配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

那么配电箱内具体都有哪些电气元件？配电箱图里面的文章和符号又代表什么意思呢？下面就给大家解读一下吧！希望对初学电气设计的朋友，有所帮助！首先，我们来看一下总图红色框框表示一个配电箱，里面装着电气元件，断路器等。

下面分部分解读：第一部分：此部分是配电箱的进线，表示电源的由来。

第二部分：此部分是配电箱的参数Pe设备容量，Kx需要系数，Pjs计算容量，Ijs计算电流，cosφ功率因数第三部分：此部分是主开关第四部分：此部分是电气火灾探测R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器，用于探测电气线路中的漏电流大小,接于探测模块（如图中的PMC），后再连接至主机。

第五部分：此部分是分开关第六部分：RT18熔断器+DG浪涌保护，并且浪涌接地。

浪涌的作用简单直白的理解就是释放掉过电压，熔断器的作用是对浪涌损坏而发生故障进行保护，避免事故扩大。

第七部分：这部分表示的是回路数，回路1，回路2，回路3等比如：照明分支，用WL1，WL2，WL3表示第八部分：这部分表示配电箱出线回路所用的电线，线径大小，还要敷设方式。

第九部分：这部分表示要接的负载和功率。

认识配电箱系统图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-教你认识配电箱系统图2014-11-11?广联达青岛分公司?简介：什么是配电箱？所有用户用电的总的一个电路分配箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

（1）配电箱系统图的识读看配电箱的系统图，首先要了解什么是配电箱。

它是所有用户用电的总的一个电路分配箱。

一般配电箱系统图都是树式和放射式混合的。

即：总配电箱---各个分配电箱（1#配电箱）---1#区域的各个负荷。

（2#配电箱）---2#区域的各个负荷。

（3#配电箱）---3#区域的各个负荷。

具体的可以拿一个具体线路出来分析：1）完整地反映电路的组成，即要把电源、用电器、导线和开关都画在电路之中，不能遗漏某一电路器件。

2）规范地使用器件符号。

3）合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。

4）平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整。

（2）配电系统图中pe、kx、pjs、ljs的含义Pe有功功率；Kx需要系数；Pjs计算功率；Ijs计算电流；还有CosΦ表示功率因数。

它们之间的关系如下：Pj=Kx*Pe；Ij=Pj/(1.732*Ue*cosφ) , ue=380V为额定电压。

Pe=25KW Kx=1 CosΦ=0.85 求Ijs？Ijs=Pe*Kx/(1.732*u*cosΦ)=25*1/(1.732*0.38*0.85)=44.6878642A。

U：额定电压，Ue=380V，功率因数cosΦ、需用系数Kx（或负荷系数Kc）后计算得出的计算电流Ijs。

对于一般配电系统，用需用系数Kx。

Pjs=Pe*Kx。

Pjs是计算负荷，指用来按照发热条件来选择供电系统中各元件（包括设备和线路等）的负荷值，用电单位到供电部门申报的用电功率就是指此计算功率。

Pjs=Pe*Kx，其中Kx是需要系数，用电设备在最大负荷时需要功率（Pjs计算负荷）与设备容量Pe之比。

这个数值可根据负荷性质，查表求得。

Kc是负荷系数。

（3）线电压和相电压关系对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

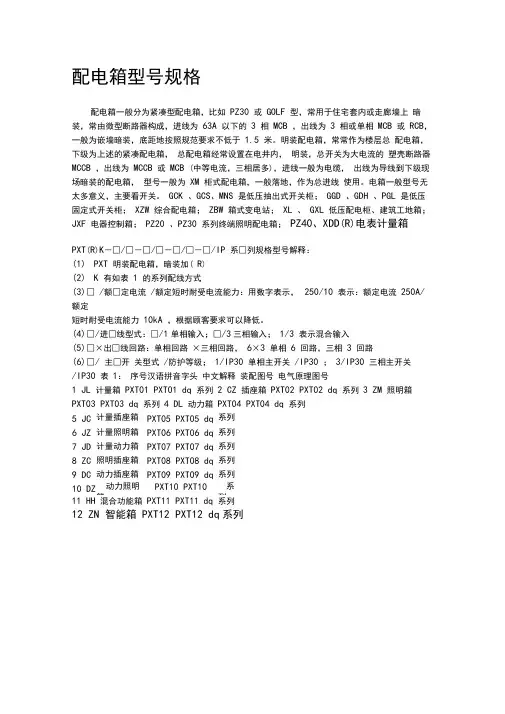

配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30 或GOLF 型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A 以下的3 相MCB ，出线为3 相或单相MCB 或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5 米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB ，出线为MCCB 或MCB (中等电流，三相居多)，进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM 柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK 、GCS、MNS 是低压抽出式开关柜；GGD 、GDH 、PGL 是低压固定式开关柜；XZW 综合配电箱；ZBW 箱式变电站；XL 、GXL 低压配电柜、建筑工地箱；JXF 电器控制箱；PZ20 、PZ30 系列终端照明配电箱；PZ40、XDD(R)电表计量箱PXT(R)K－□/□－□/□－□/□－□/IP 系□列规格型号解释：(1)PXT 明装配电箱，暗装加( R)(2)K 有如表1 的系列配线方式(3)□/额□定电流/额定短时耐受电流能力：用数字表示，250/10 表示：额定电流250A/ 额定短时耐受电流能力10kA ，根据顾客要求可以降低。

(4)□/进□线型式：□/1单相输入；□/3三相输入；1/3 表示混合输入(5)□×出□线回路：单相回路×三相回路，6×3 单相6 回路，三相3 回路(6)□/ 主□开关型式/防护等级；1/IP30 单相主开关/IP30 ；3/IP30 三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq 系列2 CZ 插座箱PXT02 PXT02 dq 系列3 ZM 照明箱PXT03 PXT03 dq 系列4 DL 动力箱PXT04 PXT04 dq 系列5 JC 计量插座箱PXT05 PXT05 dq 系列6 JZ 计量照明箱PXT06 PXT06 dq 系列7 JD 计量动力箱PXT07 PXT07 dq 系列8 ZC 照明插座箱PXT08 PXT08 dq 系列9 DC 动力插座箱PXT09 PXT09 dq 系列10 DZ 动力照明箱PXT10 PXT10dq系列11 HH 混合功能箱PXT11 PXT11 dq 系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC 或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM 刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC 设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个第二个第三个G 代表C 代表K 代表配电柜抽屉式控制GGD第一个G 代表配电柜第二个G 代表固定式第三 D 代表动力配电箱1LA1a 1AL1b AT-DT 是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：〔1〕固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，反面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

〔2〕防护式〔即封闭式〕开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜〔即控制台〕，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

〔3〕抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。
