客运专线大型预制梁场建设规划[摘要]合理的梁场规划是整个箱梁预制施工的重要保证，本文主要介绍了当前客运专线大型制梁场规划建设的一些基本原则和思路，为今后的制梁场建设规划提供一定的借鉴作用。

[关键词]制梁场；规划建设；横列式一、整体规划原则随着我国客运专线建设的大量展开，大型预制梁场建设较多，由于客运专线箱梁要按照工业产品要求进行产品取证，因而梁场建设要求高，应到到工厂化、流水化作业的要求。

梁场选址应多选在桥梁较为密集地区，周边有路基或者桥墩较低容易实现提梁上桥的地区。

京沪青县梁场、津秦丰润梁场靠近路基，采用的是运梁上桥。

杭甬余姚梁场、杭长诸暨梁场采用的是提梁上桥。

（一）梁场布置形式。

梁场的布置形式主要有纵列式和横列式两种，所谓纵列式就是出梁方向与梁体纵向中心线一致；而横列式则是制梁台座与存梁台座平行设置，出梁方向与梁体纵向中心线方向垂直。

纵列式多用于受地形所限用地狭长的梁场，预制箱梁数量较少。

横列式适用于预制箱梁数量较大的大型梁场，切优点多，因此，当前梁场多采用横列式布置。

（二）梁场主要区域。

梁场一般设置为制梁区、存梁区、钢筋加工区、拌和站、生活区、小型构件生产区和其他配套设施。

其他配套设施主要包括给水、供电和蒸汽养护设施。

（三）移梁方式。

当前，吊移梁设备主要有轮胎式提梁机、轮轨式提梁机和2台大型45t龙门吊移梁。

轮胎式提梁机方便、快捷、灵活，非常适合大型梁场使用。

（四）制梁区规划。

制梁台座布置形式一般分为交错布置和并列布置，如下图所示。

该区包括制梁台座、内模存放区、端模存放区、布料机、龙门吊、蒸养篷罩（建议使用整体式）、防雨篷（建议由钢筋笼吊具加工改装）、混凝土输送泵等设施及设备，由于制梁设备设施较多，因此建议采用交错布置。

制梁台座由混凝土浇筑而成，基础可采用桩基础或者采用扩大基础。

箱梁外模主要分为固定式和分离式，固定式即箱梁外模固定在制梁台座上，不能够移动；分离式即箱梁底模与外侧模分离，外侧模可在轨道上移到另一个台座与底模重新组合。

浅谈铁路客运专线梁场规划设计95

浅谈铁路客运专线梁场规划设计95
梁场应设于架梁覆盖范围的中部位置，靠近新建线路附近，且保证架梁范围内的两方向供梁的综合运距和（Σ数量×距离）相等。首先在线路平面图上确定梁场的大概位置后，按照相关原则，根据现场踏勘测量和寻访调查，确定梁场的具体位置。
原则采用运梁便线上桥方案，但运梁便线的最长不超过1000m，且总造价控制在400万元左右，否则应采用提梁上桥的方案。
鉴于预制梁场建设受地形、地质、桥梁分布、运架梁条件、工装设备等因素限制较多，梁场设计只能是独一无二的，无法形成统一的设计方案。如没有进行深入研究，根据相对生产能力、预制任务数量以及线路总体施工进度等进行系统科学的规划设计和优化，达到生产能力达标、占地面积小、造价低的目的。
2梁场选址及规模
2.1梁场选址
制梁台座的数量计算公式：n=[(N/T)÷(1/m)+1]
式中n——所需的制梁台座数量(个)；
N——梁场所承担的制梁总数(孔)；
T——制梁有效工期天数(不包括特殊情况下不能制梁天数)；
m——孔箱梁从开始准备至移至存梁台座所需要的时间5(天)。
注：计算所得数加1再取整正数是为了保证制梁台座数量能满足要求外并有适当的富裕,特殊情况或稍有增加时也可满足要求。
浅谈铁路客运专线梁场规划设计
摘要：本文结合铁路客运专线预制梁场建设经验，根据工期要求，梁场生产能力及制、存梁台座的比例关系、运架梁方式等确定梁场所需台座的数量筑物规划原则等。
关键词：高速铁路预制梁场规划
1前言
高速铁路由于其速度高、平顺度要求高等特点，设计中平纵线型要求极高，另外受我国地形及耕地保护的限制，高速铁路线路桥梁所占比例较大，且普遍使用后张法预应力混凝土整孔简支预制箱梁。由于高速铁路预制箱梁体积大、重量大，造成预制梁场具有投入设备较多，占地面积大，建场周期长，建场费用大，梁场建设成为铁路建设最大的大临建设。

客运专线箱梁预制场地规划与设计

客运专线箱梁预制场地规划与设计
线提 梁机 的造 价太 高） 则 采用 两 台 ４ ０ｔ 线提 梁 ， ５ 跨
机 提 梁 上 桥 的 方 式 。 如 沪 杭 线 嘉 兴 制 梁 场 ， 梁 车 运
两处 ， 中一处 因拆迁 量太 大放 弃 ； 头梁 场和 滹沱 其 河
河梁场采用运梁上桥 的方式 ， 因此 场地选择在 有路基
于周 围全 部是村 庄 ， 因此 存 梁 台座 的布置 只 能根 据 地 形布置 。河头 梁场 和滹 沱河 梁场受 到地形影 响不 大， 因此制 存梁 台座 的布 置 比较 规则 。实 际 梁体 施 工 中河 头梁场 和滹 沱河 梁 场施 工 比较 正 常 ， 是嘉 但
兴 制梁场 则 由于场地 的布 置不 太 规则 ， 运 梁 受到 提 的限制 比较多 ， 运梁 的工作 量 比较 大 ， 倒 现场 由于交
个箱梁 预制 的前 期 准备 工 作 ， 预制 场 的 布局 合 理与
否决定 了箱梁 预制 的整 体 工 期安 排 ， 梁 台座 数量 制 决定后期 制梁 速度 的快 慢 ， 梁 台座 决 定 了前 期制 存
梁速度 的快慢 ， 同时设 备 的配 置 、 筋胎 具 的 配置 、 钢
人员 的配置也 决定 了制梁 速 度 的快 慢 ， 因此 预 制场
和架 桥机拼装 完成后 整体 吊装上桥 。 ２ ２ 提 梁机 （ 梁机 ） ． 搬 或移梁 台车
国 交 工 与 术固 防通 程 技
加 工及绑 扎 区要 连 接在 一 起 ， 可减 少 工作 量 并 且场
便； 选择在拆迁量 比较 少 的地 方 ； 术上 要求 梁场 处 技
桥墩高度一般不超过 １ Ｉ路基高度不超过 １ ３１， Ｔ ０ｍ。 箱 梁预 制场地 的整体 布局在条 件允许 的情况 下 应采 用 的是 方形 的布 局 ， 无论 梁 场采 用 轮 胎式 提 梁

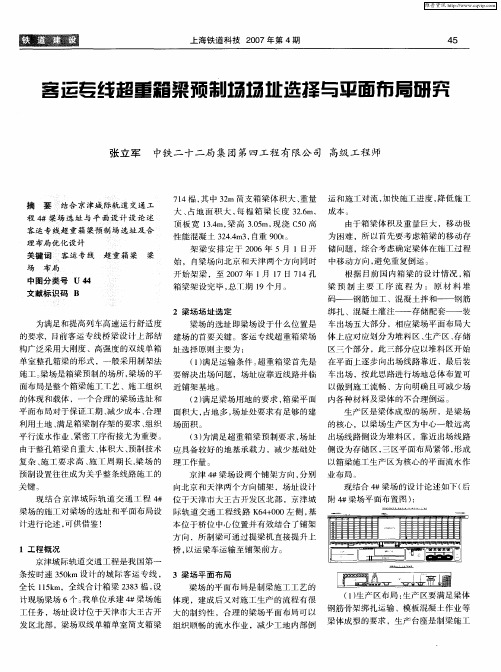

客运专线超重箱梁预制场场址选择与平面布局研究
