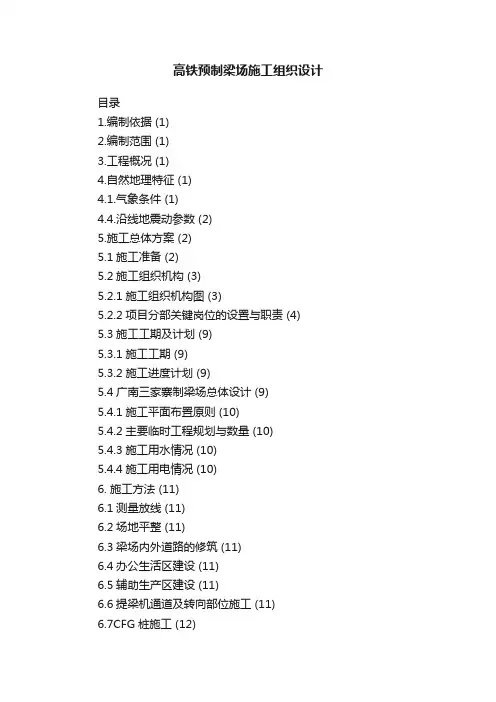

目录1.编制依据 (1)2.编制范围 (1)3.工程概况 (1)4.自然地理特征 (1)4.1.气象条件 (1)4.4.沿线地震动参数 (2)5.施工总体方案 (2)5.1施工准备 (2)5.2施工组织机构 (3)5.2.1施工组织机构图 (3)5.2.2项目分部关键岗位的设置与职责 (4)5.3施工工期及计划 (9)5.3.1施工工期 (9)5.3.2施工进度计划 (9)5.4广南三家寨制梁场总体设计 (9)5.4.1施工平面布置原则 (10)5.4.2主要临时工程规划与数量 (10)5.4.3施工用水情况 (10)5.4.4施工用电情况 (10)6. 施工方法 (11)6.1测量放线 (11)6.2场地平整 (11)6.3梁场内外道路的修筑 (11)6.4办公生活区建设 (11)6.5辅助生产区建设 (11)6.6提梁机通道及转向部位施工 (11)6.7CFG桩施工 (12)6.7.1施工工艺流程 (12)6.7.2施工顺序 (12)6.7.3 CFG桩施工方法 (12)6.7.4 CFG桩操作注意事项： (14)6.7.5成品保护 (14)6.8制梁台座、存梁台座施工 (14)6.8.1钢筋加工与绑扎 (14)6.8.2 模板的安装与拆除 (16)6.8.3混凝土的浇注 (17)7.1劳动力使用计划 (18)7.2施工机械使用计划 (19)7.3材料使用计划 (19)8.管理措施 (20)8.1标准化管理 (20)8.1.1 基本要求 (20)8.1.2 标准化管理重点 (20)8.1.3 标准化管理建设要求 (21)8.2.质量保证措施 (21)8.2.1.质量目标 (21)8.2.2质量保证措施 (22)8.3安全保证措施 (22)8.3.1安全目标 (22)8.3.2安全保证措施 (22)8.4工期保证措施 (24)8.4.1工期保证目标 (24)8.4.2工期保证措施 (24)8.5雨季施工保证措施 (24)8.6环境保护措施 (25)9.附图 (25)广南三家寨梁场建设实施性施工组织设计1.编制依据1、新建铁路云桂线YGT-3标招投标文件、补遗说明书及招标文件答疑书2、《铁路混凝凝土与砌体工程施工质量验收标准》TB10424-20033、《铁路混凝土工程施工质量验收补充标准》铁建设﹙2005﹚160号4、《钢筋焊接及验收规程》JGJ 18-20035、《铁路工程桩基无损检测规程》TB10218-20086、新建铁路云桂线建设“六位一体”管理制度体系的文件要求7、国家有关方针政策8、云南省有关地方政策、法规。
9、《新建云桂铁路云南段指导性施工组织设计》10、《新建铁路云桂线（云南段）站前工程3标段实施性施工组织设计》11、《广南三家寨梁场设计方案》12、云桂公司《预制梁场现场核对会议纪要》（2010年8月）2.编制范围广南三家寨梁场，里程DK460+480右侧200米。
3.工程概况广南三家寨制梁场位于云南省文山州广南县境内，中心里程为DK468+480，行政区划属广南县珠琳镇，占地152亩。
梁场承担145孔梁的生产任务（其中24m梁7孔，32m 梁138孔），供梁里程为DK446+786~DK481+647，首架方向为昆明方向，次架方向为南宁方向。
主要工程量：120m3搅拌站2座（根据业主云桂公司的要求，梁场与线下工程共用搅拌站，7#搅拌站已建设完成）；6个32m箱梁制梁台座（含1个与24m箱梁共用），11个单层存梁台座， 33个双层存梁台座（包括4个32m及24m共用存梁台座），1个静载试验台；CFG桩基1733根累计长25995m，300m长40m跨50t龙门吊轨道梁；搬运梁机横移纵移道路面积23000m2。
4.自然地理特征4.1.气象条件本梁场所经地区属亚热带湿润季风气候区，直接承受印度洋及太平洋水汽补给。
从南宁至昆明，地形起伏较大，随着地势的不断增高，以及海洋面的远离，各地气候也存在着一些差异。
4.2场地地形、地貌场地位于文山州广南县南部、富宁县东部交界的丘陵山间平地上，方圆约1km地形较开阔平坦，高差变化约在10米，周边地形为低山丘陵，地表面多数为种有庄稼的山地，属剥蚀低山丘陵间平地地貌，拟建场地位置经人工挖掘整平后较平坦开阔。
4.4.沿线地震动参数根据《中国地震动参数区划图》（GB18306-2001）（1∶400万），梁场位处地震动峰值加速度为0.05g，地震动反应谱特征周期为0.35s。
5.施工总体方案5.1施工准备1、做好技术准备工作，在总工程师的领导下，认真阅读全部设计文件，了解设计意图及相关细节，明确质量要求，针对设计文件结合工程特点制订切实可行的技术方案；对施工重点、难点部位，研究制定施工技术措施。
2、按标段施工组织设计所需要的人力资源调配施工队伍。
对各生产班组做好技术交底工作，对所需各工种专业技术工人及工班负责人进行施工技术、施工安全、工程质量培训，为施工做好人力、技术准备工作。
3、根据施工工艺要求及机械组合情况，工程所需的装载机、挖掘机、钻机、发电机、吊车、混凝土运输车、泵车等机械设备按照施工进度计划需求分批次运至施工现场，做好检修、调试计划，使其处于完好状态。
4、认真进行图纸会审，详细计算工程数量。
进行工、料、机分析，提出资源供应计划，做好材料储备和供应。
同时按照规范要求做好原材料试验、配合比设计，为施工提供必要的试验指导数据。
5、根据标段施工组织设计的安排，做好资金使用计划。
对施工进场、临建设施、开工备料所需的资金落实到位。
6、密切联系业主、监理、指挥部、项目经理部和地方各级政府协调部门，做好各项协调工作，确保工程不受干扰、少受干扰，争取良好的施工环境。
5.2施工组织机构5.2.1施工组织机构图广南三家寨梁场建设由中交四航局云桂铁路云南段项目经理部下属三分部梁场架子队来具体组织实施完成，三分部梁场架子队组织机构分别见图5.2.1～2。
图5.2.1广南三家寨梁场建设施工管理组织机构图图5.2.2梁场架子队人员机构图5.2.2项目分部关键岗位的设置与职责1、分部经理按照招标文件要求、招标文件承诺及合同条款，全权负责本管段工程项目的整个实施过程的施工。
接受业主、监理的各项指令和上级业务部门的监督指导，及时向业主单位汇报工作。
为本管段成本、质量、环境、进度、安全控制第一责任人。
2、分部总工程师在分部经理领导下，全面主持三分部项目技术管理和质量管理工作；主持制定项目技术管理工作计划并组织实施；组织编制、审核、落实项目质量保证计划；领导技术交底工作；主持项目质量评定和质量检查；协助分部经理协调与建设单位、指挥部、设计院、监理单位的配合关系，保证工程进度、质量、安全、成本预定目标的实现。
3、分部副经理在分部经理授权下，进行施工生产、进度、物资、机械、安全环保和文明施工管理，支持项目施工生产现场的总体布置；主持编制和负责落实施工进度计划，组织项目施工生产，协调各部门、各工区及架子队的关系，合理配置施工现场资源，主持召开项目生产协调会议，保证施工顺利进行；负责机械设备的全面调配和监督检查；组织建立项目安全环保制度；负责项目文明施工方案策划与指导实施和检查；组织施工现场事故应急预案的编制与审批，组织应急培训和演练；组织项目采购工作，审核供应商资格。
4、工程管理部在分部总工程师的领导下，负责项目技术管理工作；负责编制施工技术方案（含环保技术和安全技术方案）和特殊过程、关键工序的施工作业指导书，对参建职工进行技术培训，提高全员技术水平。
负责工程项目的施工过程控制，制定本项目施工技术管理办法。
组织内部图纸会审，参加业主组织的技术交底，负责与设计单位、监理单位和业主的工程洽商和设计变更；组织现场施工技术交底，指导施工作业；参加施工全过程控制，解决施工技术疑难问题。
负责项目技术资料的整理、归档；编制竣工资料和项目施工技术总结，组织实施竣工工程保修和后期服务。
负责本工程高程测量及平面定测放线及工后沉降的观测等工作。
5、财务部负责成本管理，负责施工所需的资金供应。
6、计合部负责施工计划的编制、呈报、下达、实施和管理。
7、物资设备部负责设备管理工作，负责制定施工机械、设备管理制度。
负责制定项目的物资管理办法，检查指导和考核项目队的物资采购和管理工作。
对物资、大宗料、周转料进行管理，并跟踪检查，切实做到文明施工，科学管理。
做好核算工作，掌握材料消耗定额的实际耗用情况，及时分析不合理消耗的原因。
8、安全质量部负责项目施工质量、安全、环保日常管理工作，严格施工过程的质量安全环保控制，并做好记录，建立安全质量各种台帐。
负责具体策划、组织三分部管段项目安全环保规章制度的制定、修改、完善和检查与落实；定期与不定期组织项目分部的安全大检查，及时处理和纠正各种不安全操作和安全隐患。
积极组织各种“安全生产周、月”的活动。
负责组织、实施员工安全教育培训，参加安全技术交底，协同有关部门实施员工安全技术教育；组织多种形式的安全环保宣传活动，营造良好的安全生产和文明施工的氛围；负责编制安全应急预案并实施应急培训和演练；负责施工全过程的质量控制和各工序的监督与检查；编制落实项目质量管理制度、质量保证计划；组织项目质量检查和质量验收与评定；参与质量事故的调查与处理，起草一般质量事故处置方案；按施工进度及时、准确完善各项质检资料，负责工程质量情况月报工作。
9、综合部负责收发业主、监理、项目经理部等上级各种的文件、函件等。
积极参加分部生产经营和管理方面的调查研究，收集整理上报有关行政信息，为领导决策提供依据。
做好各种对内、对外的思想宣传工作，劳动力的调配工作。
负责施工人员的生活保障。
做好工地及生活区的安全保卫工作。
10、工地试验室负责本工程的原材料和工程检验试验等工作，并认真做好检验记录，收集、整理和妥善保管试验原始资料；对不符合规程要求的原材料和工序产品，有权制止施工和转序；负责新材料的试验和推广工作，结合推广使用情况进行总结。
11、架子队1）队长职责（1）宣传贯彻国家、属地、企业的法律法规及各项规章制度并抓好贯彻落实。
（2）组织完成项目部下达的施工任务，并对所辖施工质量、安全、进度、文明施工等负全责。
（3）负责本队的思想文化建设，基础设施管理和生活管理。
（4）完成项目部或领导交办的其他各项任务。
（5）核签本队所有人员的工资和奖金表，送项目经理部发放。
2）技术负责人职责（1）协助队长抓施工、安全、质量、进度、文明施工和安全等各项工作。
（2）参加图纸会审和工程进度计划的编制。
（3）编制本队的施工作业指导书。
（4）向领工员、工班长进行工程质量、施工安全、环保等书面技术交底，并将技术交底分类存档。
（5）检查、监督、纠正施工中存在的质量、安全、工序、工艺方面的问题。
