网络传输产品中数字高阶QAM调制信号的信号质量瞬时恶
化的测试及避免方法
朱枫
【期刊名称】《中国有线电视》
【年(卷),期】2018(0)4
【摘要】网络传输包括HFC(Hybrid Fiber Cable)产品正在往智能化方向发展:远程配置修改参数,自动幅度调整等等.为实现电路参数如放大器的增益、斜率等的调整,数字步进衰减器被广泛地使用.而在现阶段网络改革中,为了实现高数据速率信号的传输,使用越来越高的数字QAM调制阶数,如256QAM,4096QAM等,因此对信噪比(SNR)的要求越来越高.数字衰减器值的变化更容易引起瞬时误码的产生,造成BER恶化,从而引起丢包(Packet Loss),造成电视图像的卡顿等.主要探讨如何测试以及预防高阶数字QAM信号由于数字衰减器的变化造成的瞬间BER恶化以及丢包.【总页数】5页(P483-487)
【作者】朱枫
【作者单位】思科系统(中国)研发有限公司,上海200233
【正文语种】中文
【中图分类】TN943.6
【相关文献】
1.低信噪比码元瞬时特性数字调制信号识别研究 [J], 徐岩;谭方
2.QAM调制信号测试原理和测量不确定度分析 [J], 龚波
3.网络传输系统对数字电视信号质量的影响 [J], 席彦彬
4.基于瞬时特征和BP神经网络的数字调制信号自动识别及实现 [J], 李佩;王龙龙;陶丽伟;鲁兴波
5.基于瞬时相位新特征的数字调制信号识别 [J], 孙华泽;张晓林
因版权原因，仅展示原文概要，查看原文内容请购买。

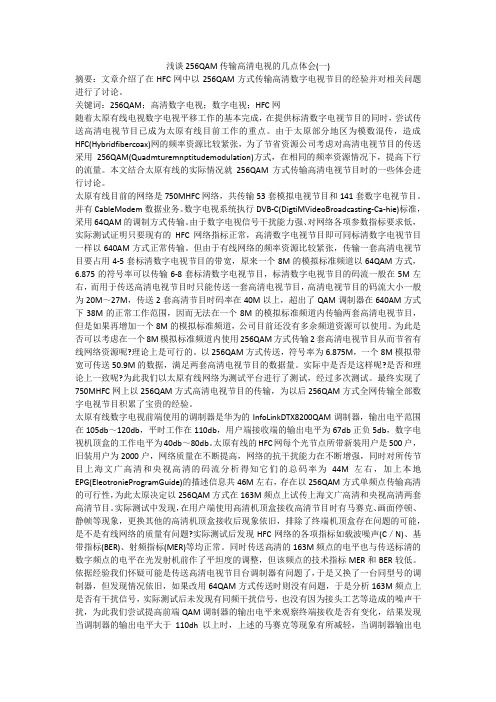

浅谈256QAM传输高清电视的几点体会(一)摘要：文章介绍了在HFC网中以256QAM方式传输高清数字电视节目的经验并对相关问题进行了讨论。
关键词：256QAM；高清数字电视；数字电视；HFC网随着太原有线电视数字电视平移工作的基本完成，在提供标清数字电视节目的同时，尝试传送高清电视节目已成为太原有线目前工作的重点。
由于太原部分地区为模数混传，造成HFC(Hybridfibercoax)网的频率资源比较紧张，为了节省资源公司考虑对高清电视节目的传送采用256QAM(Quadmturemnptitudemodulation)方式，在相同的频率资源情况下，提高下行的流量。
本文结合太原有线的实际情况就256QAM方式传输高清电视节目时的一些体会进行讨论。
太原有线目前的网络是750MHFC网络，共传输53套模拟电视节目和141套数字电视节目。
并有CableModem数据业务。
数字电视系统执行DVB-C(DigtiMVideoBroadcasting-Ca-hie)标准，采用64QAM的调制方式传输。
由于数字电视信号干扰能力强、对网络各项参数指标要求低，实际测试证明只要现有的HFC网络指标正常，高清数字电视节目即可同标清数字电视节目一样以640AM方式正常传输。
但由于有线网络的频率资源比较紧张，传输一套高清电视节目要占用4-5套标清数字电视节目的带宽，原来一个8M的模拟标准频道以64QAM方式，6.875的符号率可以传输6-8套标清数字电视节目，标清数字电视节目的码流一般在5M左右，而用于传送高清电视节目时只能传送一套高清电视节目，高清电视节目的码流大小一般为20M～27M，传送2套高清节目时码率在40M以上，超出了QAM调制器在640AM方式下38M的正常工作范围，因而无法在一个8M的模拟标准频道内传输两套高清电视节目，但是如果再增加一个8M的模拟标准频道，公司目前还没有多余频道资源可以使用。
为此是否可以考虑在一个8M模拟标准频道内使用256QAM方式传输2套高清电视节目从而节省有线网络资源呢?理论上是可行的。
高密度边缘调制器（IPQAM）在VOD点播中的应用发布时间：2021-06-28T06:43:25.956Z 来源：《现代电信科技》2021年第3期作者：陶伟[导读] 边缘调制器（IPQAM）调制设备集“复用、加扰、调制、频率变换”功能为一体，它将DVB/IP自IP骨干网输入的节目流重新复用在指定的多业务传输流中，再进行QAM调制和频率变换，输出RF。
（江苏省广电有线信息网络股份有限公司镇江分公司江苏镇江 212000）摘要：本文主要介绍了互动电视平台中边缘调制器（IPQAM）设备的应用。
侧重于高密度边缘调制器产品的特点介绍，对比了与传统48 QAM边缘调制器不同，研究设计了高密度边缘调制器产品在互动电视VOD点播中的应用场景。
关键词：边缘调制器；高密度；VOD点播一、边缘调制器介绍边缘调制器（IPQAM）调制设备集“复用、加扰、调制、频率变换”功能为一体，它将DVB/IP自IP骨干网输入的节目流重新复用在指定的多业务传输流中，再进行QAM调制和频率变换，输出RF。
在使用IPQAM之后，STB和CDN边缘视频服务器之间的控制信息和视频流分别通过不同的通路传输：STB的接入认证、EPG信息浏览等流程通过双向回传通道交互；CDN边缘视频服务器收到用户的请求后将音视频流以恰当的封包形式输出至IPQAM设备，IPQAM将音视频流调制为RF信号后通过HFC网络传输给STB，STB对音视频流进行解调和解码。
在HFC的视频点播系统中，用户所点播的视频内容下行是由HFC网络承载的，通过IPQAM设备将IP数据包调制发送到HFC网络中。
二、高密度边缘调制器高密度边缘调制器，通常为各厂家升级换代后的IPQAM产品，优于传统IPQAM设备，能够在单位机箱空间里，承载更多数量调制单元的IPQAM设备，具有高集成性以及全冗余性。
三、高密度边缘调制器介绍以江苏有线为例，从互动电视发展初期，最早投入应用的IPQAM设备为Scientific Atlanta厂家的DVP XDQA 24，该产品1U机箱，可以支持24QAM输出，后续采用了华为Stream XP 1000，思科RFGW-1D等多款产品，但一台设备最多可以支持的频点数，按照Annex-A调制，最大为108QAM。
目前应用的比较广泛的是基于有线电视网络的Cable Modem系统，其基本架构如图2所示。
有线电视网络通过Cable Modem终端系统（CMTS）与互联网络连接。
用户通过二路分离器将从CMTS得到的信号分为两路，一路直接接到用户的电视机中用于用户观看有线电视节目，另一路连接到用户的Cable Modem上，通过Cable Modem调制解调与用户的计算机连接，用户可以使用计算机通过Cable Modem浏览互联网络。
在这种工作模式下，Cable Modem通过正交调幅（QAM）的方式调制解调信号，通过有线电视同轴电缆上和下载数据。
这种技术实际上是从有线电视同轴电缆的模拟信号带宽中分离出6MHz作为载频建立下行通道。
根据采用的调制方式的不同以不同的速度传输数据。
Cable Modem一般采用的是64-QAM和256-QAM两种调制方式，其特性如表1。
同样，为了抑制上行的噪声积累，一般采用16-QAM或者QPSK 调制方式。
其特性如表2所示：由此可以看出这种工作模式其本质就是利用现有的有线网络带宽来传递互联网络数据。
在这种模式下工作时，Cable Modem终端系统（CMTS）在整个系统中起到非常重要的作用，它不但是Cable Modem 的控制中心，而且它还是有线电视网络与互联网络的接口部分。
用户通过CMTS与互连网络交换数据。
CMTS结构如图3所示。
它其实与一般的互联网接入方案没有太大的区别，系统包括路由器、以太网交换机、用户账号管理服务器、数据缓存服务器。
但与一般的互联网接入方案不同的是，它增加了Cablemodem控制服务器和将与互联网络交互的数据转为RF信号并嵌入有线电视信号的部分。
这种工作方式所带来的好处是显而易见的，有线电视用户不用铺设新的数据通道，利用现有的有线电视线路，即可以与互连网络交互数据。
并且根据表1所示，用户使用时的数据下载速率和现有的DSL、LAN等宽带接入方案不相上下。
256qam 解调门限摘要：1.256QAM 解调门限简介2.256QAM 解调门限的计算方法3.256QAM 解调门限的影响因素4.如何提高256QAM 解调性能5.总结正文：【1.256QAM 解调门限简介】256QAM（Quadrature Amplitude Modulation，正交幅度调制）是一种高效、高速的数字调制技术。
在无线通信系统中，256QAM 可以提高频谱利用率，从而提高信道容量，实现更高的数据传输速率。
然而，高阶调制方式如256QAM，其解调过程相对复杂，需要在一定的门限条件下进行。
256QAM 解调门限便是指在保证正确解调的前提下，接收端所需的最小信噪比。
【2.256QAM 解调门限的计算方法】256QAM 解调门限的计算方法通常基于误码率（BER）和信噪比（SNR）之间的关系。
当BER 达到一定的值时，例如10^-3 或10^-5，此时的SNR 即为256QAM 解调门限。
解调门限的计算公式可以表示为：SNR_threshold = 10 * log10(2 * M * (1 - β)) / (2 * N * log2(1 + SNR_avg))其中，M 为调制符号数，N 为码字长度，β为误码率，SNR_avg 为平均信噪比。
【3.256QAM 解调门限的影响因素】影响256QAM 解调门限的主要因素包括信噪比、调制方式、码字长度、信道损伤等。
信噪比越高，解调门限越低，解调性能越好。
适当的码字长度和调制方式也能降低解调门限，提高解调性能。
此外，信道损伤，如多径效应、频率选择性衰落等，会导致信噪比降低，进而影响解调门限。
【4.如何提高256QAM 解调性能】为提高256QAM 解调性能，可以从以下几个方面着手：1) 提高信噪比：通过增强发射信号、优化信道编码、增加天线数量等方式，提高接收端信噪比。
2) 选择合适的码字长度和调制方式：根据信道特性，选择合适的码字长度和调制方式，以降低解调门限。

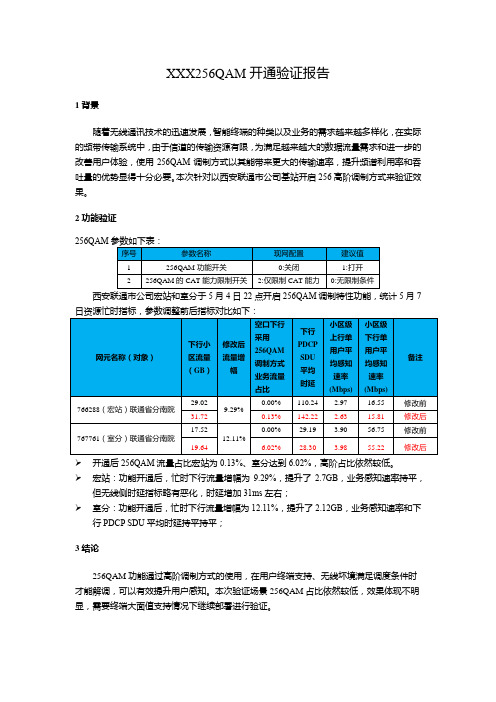

XXX256QAM开通验证报告
1背景
随着无线通讯技术的迅速发展，智能终端的种类以及业务的需求越来越多样化，在实际的频带传输系统中，由于信道的传输资源有限，为满足越来越大的数据流量需求和进一步的改善用户体验，使用256QAM调制方式以其能带来更大的传输速率，提升频谱利用率和吞吐量的优势显得十分必要。
本次针对以西安联通市公司基站开启256高阶调制方式来验证效果。
2功能验证
256QAM
西安联通市公司宏站和室分于5月4日22点开启256QAM调制特性功能，统计5月7
➢开通后256QAM流量占比宏站为0.13%、室分达到6.02%，高阶占比依然较低。
➢宏站：功能开通后，忙时下行流量增幅为9.29%，提升了2.7GB，业务感知速率持平，但无线侧时延指标略有恶化，时延增加31ms左右；
➢室分：功能开通后，忙时下行流量增幅为12.11%，提升了2.12GB，业务感知速率和下行PDCP SDU平均时延持平持平；
3结论
256QAM功能通过高阶调制方式的使用，在用户终端支持、无线坏境满足调度条件时才能解调，可以有效提升用户感知。
本次验证场景256QAM占比依然较低，效果体现不明显，需要终端大面值支持情况下继续部署进行验证。
浅谈IPQAM在云媒体电视中的运用李安明一、引言随着数字技术、双向技术、互联网技术的快速发展，为有线电视实现数字化、网络化与信息化目标的提供了重要的技术跨越。
IPQAM技术设备的运用为云媒体电视平台的建设提供了关键的技术手段，从根本上突破了广播电视网因网络带宽的限制，使得互动点播基础业务遭受的发展瓶颈，从而加快了三网融合的有序推进，和下一代广播电视的快速发展和建设。
二、IPQAM工作流程浅述边缘调制器（IPQAM），顾名思义就是调制器的边缘化。
作为互动电视业务下行通道的关键设备，IPQAM提供IP网络与CATV网络之间的边缘网关功能，它不但能够接收IP网络中传送的节目数据，还具有IP数据路由功能，能够将数据视频分开。
其具体工作流程为:用户通过STB发送点播信息，通过有线电视HFC网络上的上行通道，将相关信息发送至视频点播后台服务器，服务器在验证用户信息合法后，视频点播服务器响应点播请求，将单节目传输流（SPTS）封装成UDP 包，经IP视频流网络传输至IPQAM。
IPQAM通过GE光口接收视频服务器IP流节目数据包后，由设备总处理器对信号进行检测，每个IP地址和UDP端口号对应无误后，然后完成相应的解包过程，将信号恢复成TS流格式，再进行系统时钟的校验，完成PCR的重定位后，信号流进入设备缓冲器，经缓冲处理后进行PSI 表值的修正，再进行节目PID过滤和重映射、加扰、再重新复用到新的多业务传输流(MPTS)中、最后进行QAM调制及网络抖动处理，其形成的输出的射频信号RF直接在有线电视网上传送至STB。
如图1所示，是基于IPQAM的视频点播逻辑图。
图1 基于IPQAM的视频点播逻辑图三、建设初期IPQAM设备估算1．网络用户数的估算以如图2所示的扬州市广播电视网络结构为例，从前端机房发送的1550有线数字光信号传输至分前端机房，在分前端机房，利用直调光发射机将来自IPQAM的视频播光信号与有线数字电视光信号，通过直调光机内部光合波器进行耦合，产生的混合信号接入20DB的1550前置光放大器，经前置放大输出后接一分四的光分路器，一分四光分路器的四个输出分别接24DB的1550光放大器，每个24DB1550光放大器的输出分别接一分十六的光分路器，每个一分十六光分路器的输出再接一分十的光分路器，最终每个一分十的光分路器的输出作为一个光结点，按照每个光节点可带大约40个有线电视用户计算，理论上一个分前端大约覆盖4×16×10×40=25600个有线电视用户。
基于256 QAM 在4G+技术中的研究及应用李琦，谭群芳，孙朝晖，田艳中（湖南省邮电规划设计院有限公司，长沙 410126）摘 要 随着电信运营商不限流量套餐资费政策的推行，运营商开始面临部分基站小区高负荷的严重考验。
本文结合4G+新型技术256 QAM的理论研究，针对性地给出应用建议，总结了256 QAM技术的应用效果，论证了4G+技术能够有效改善用户的数据业务体验，能显著缓解基站小区的高负荷压力。
关键词 LTE；4G+；256 QAM；数据业务体验；高负荷中图分类号 TN929.5 文献标识码 A 文章编号 1008-5599（2019）02-0080-04收稿日期：2018-02-07随着4G 网络的建设发展，不限流量套餐的普及推广，城市热点区域内现有的频率载波资源难以满足容量需求，用户集中度很高的校园热点尤为突出。
256 QAM（256 Quadrature Amplitude Modulation）是4G+的关键技术之一，通过3GPP R12协议中新增下行256 QAM 的调制方案，对QPSK、16 QAM 和64 QAM 进行补充，用于提升无线条件较好时UE 的比特率，在终端支持的情况下，实现更高的下行综合速率，降低PRB 利用率，从而成为解决高负荷区域的容量压力的有效手段。
1 256 QAM 技术分析与ASK 只能调制幅度和PSK 只能调制相位的一维调制方式不同，MQAM 是幅度相位联合调制的二维调制方式，可同时用载波的幅度和相位调制比特信息。
在幅度相位的矢量信号平面中，调制码元间最小距离相同时，星座图可容纳的星座点更多，可获得的频带利用率更高。
阶数M 是星座图中的星座点数，M 越大，对应的调制效率和频带利用率越高，携带的原始信息量越多。
MQAM 调制信号中一个码元的数学表达式和MQAM 调制信号的数学表达式可分别表示为：公式中i =1, 2，…, M 是码元数，0≤t ≤T ，A i是基带信号第i 个码元的幅度，φi 是基带信号第i 个码元的相位，g (t -iT )是基带信号的波形，T 是基带信号的宽度，w 是载波的角频率。
实用文档之""目前应用的比较广泛的是基于有线电视网络的Cable Modem系统，其基本架构如图2所示。
有线电视网络通过Cable Modem终端系统（CMTS）与互联网络连接。
用户通过二路分离器将从CMTS得到的信号分为两路，一路直接接到用户的电视机中用于用户观看有线电视节目，另一路连接到用户的Cable Modem上，通过Cable Modem调制解调与用户的计算机连接，用户可以使用计算机通过Cable Modem浏览互联网络。
在这种工作模式下，Cable Modem通过正交调幅（QAM）的方式调制解调信号，通过有线电视同轴电缆上和下载数据。
这种技术实际上是从有线电视同轴电缆的模拟信号带宽中分离出6MHz作为载频建立下行通道。
根据采用的调制方式的不同以不同的速度传输数据。
Cable Modem一般采用的是64-QAM和256-QAM两种调制方式，其特性如表1。
同样，为了抑制上行的噪声积累，一般采用16-QAM 或者QPSK 调制方式。
其特性如表2所示：由此可以看出这种工作模式其本质就是利用现有的有线网络带宽来传递互联网络数据。
在这种模式下工作时，Cable Modem终端系统（CMTS）在整个系统中起到非常重要的作用，它不但是Cable Modem的控制中心，而且它还是有线电视网络与互联网络的接口部分。
用户通过CMTS与互连网络交换数据。
CMTS结构如图3所示。
它其实与一般的互联网接入方案没有太大的区别，系统包括路由器、以太网交换机、用户账号管理服务器、数据缓存服务器。
但与一般的互联网接入方案不同的是，它增加了Cable modem控制服务器和将与互联网络交互的数据转为RF信号并嵌入有线电视信号的部分。
这种工作方式所带来的好处是显而易见的，有线电视用户不用铺设新的数据通道，利用现有的有线电视线路，即可以与互连网络交互数据。
并且根据表1所示，用户使用时的数据下载速率和现有的DSL、LAN等宽带接入方案不相上下。
256qam 解调门限摘要：一、引言二、256QAM解调的基本原理1.256QAM调制方式简介2.256QAM解调门限的概念三、256QAM解调门限的计算方法1.信号与噪声功率比2.信噪比与解调门限的关系3.实际应用中的解调门限计算四、提高256QAM解调门限的策略1.优化接收端滤波器设计2.提高发射端信号功率3.采用有效的信道编码技术4.接收端信号处理技术的改进五、结论正文：一、引言随着通信技术的快速发展，高阶调制技术在无线通信系统中得到了广泛应用。
256QAM（正交调制16进制）作为一种高阶调制方式，可以显著提高频谱利用率，提升系统性能。
然而，在高噪声环境下，256QAM信号的解调性能受到了严重影响。
本文将探讨256QAM解调门限的概念及其计算方法，并介绍提高解调门限的策略。
二、256QAM解调的基本原理1.256QAM调制方式简介256QAM是一种多路复用技术，将16个相互正交的信号组成一个星座图，每个信号点代表一个比特。
在接收端，通过对星座图进行解调，可以还原出原始比特信息。
2.256QAM解调门限的概念256QAM解调门限是指在给定信噪比条件下，接收端解调器能够正确识别出原始比特信息的最低门限。
当信噪比低于解调门限时，解调器性能会受到影响，导致误码率上升。
三、256QAM解调门限的计算方法1.信号与噪声功率比256QAM解调门限可通过信号与噪声功率比（Eb/No）来计算。
在一定的信道条件下，Eb/No与解调门限的关系可以表示为：解调门限= 10 log10(Eb/No) - 10 log10(256)2.信噪比与解调门限的关系在实际应用中，信噪比与解调门限之间的关系可通过实验和仿真得到。
通常情况下，解调门限越低，系统性能越好。
3.实际应用中的解调门限计算实际应用中，256QAM解调门限的计算需要考虑多种因素，如信道特性、调制参数、接收端处理能力等。
可以采用统计方法或仿真实验来确定解调门限。
1 引言基于HFC网络的视频点播系统中，用户所点播的视频内容下行是由HFC网络承载的，通过IPQAM设备将IP数据包调制后发送到HFC网络中。
目前我司现网运行的IPQAM设备主要有两种类型，一是基于DOCSIS技术的IPQAM（下文简称大C-IPQAM），二是基于C-DOCSIS技术的CMC-IPQAM （下文简称小C-IPQAM）。
小C-IPQAM 每个服务区域使用64QAM调制方式下总带宽约300M；大C-IPQAM每个服务区域使用64QAM调制方式下总带宽约900M。
为支撑公司未来业务发展，计划在全网IPQAM设备启用256QAM 调制方式，使每服务区带宽将增加约33%，以此优化并提升IPQAM的推流能力，同时为下一步释放点播频率资源创造必要条件。
2 启用256QAM测试情况整个测试工作分为两个部分，一是在现网选取3个小C-IPQAM服务区进行试点测试，二是选择2个大C-IPQAM服务区试点测试。
2.1 小C-IPQAM平台测试的主要工作以及步骤如下。
（1）调整前的准备：首先验证在调制方式为64QAM的情况下交互电视业务使用是否正常，并备份交互电视前端全局资源管理系统的数据；其次在试点光机的输出测试口处测试相关频点的电平信号、MER、BER等相关指标值并记录，如信号指标值不在标准范围需按照相关要求将信号调试至标准范围内。
（2）调整操作：登录交互电视平台全局资源管理系统，将该服务区QAM调制方式修改为256QAM，当前空闲带宽修改为50686kbps， 最大带宽修改为50686kbps；将小C-IPQAM所属OLT框号的VOD频点调制方式的配置从64QAM修改成256QAM，并将该频点的发射电平由37dBmV调整为45dBmV,与宽带下行频点的电平一致（目前宽带下行频点的调制方式为256QAM，发射电平为45dBmV）。
（3）调整后的验证：首先在试点光机处检测相关频点的电平信号、MER、BER等相关指标值，如信号指标值不在标准范围需按照相关要求将信号调试至标准范围内；其次在试点光机处测试交互点播业务是否正常。
（4）调整后的流量跟踪观察及故障回退：留意试点服务区所辖小区用户使用交互点播业务的报障情况，跟踪试点服务区在前端监控的流量使用率情况，如有异常，在检查配置情况无误的情况下再按第（5）点的要求进行配置回退操作。
（5）在全局资源管理系统上对已进行调整的服务区修改3个参数的值，将QAM调制方式修改为64QAM，最大带宽修改为38015kbps，当前空闲带宽修改为38015kbps，同时将小C-IPQAM所属OLT框号的VOD频点调制方式的配置从256QAM修改回64QAM，并将该频点的发射电平修改回37dBmV，回退完毕后需验证交互业务是否正常。
VOD频点调制方式修改为256QAM后，交互电视业务使用正常，VOD频点的电平信号、MER、BER均符合公司基础网络传输标准（小C-IPQAM下行输出模拟载波电平为100~105dBμV，64QAM电平比模拟电平低6dB；256QAM电平比模拟电平高2 dB），测试数据如图1所示。
IPQAM启用256QAM调制方式测试及 点播频点资源释放探讨韦思乐 陈俊 唐郁枫 深圳市天威视讯股份有限公司摘要：本文首先对公司现网IPQAM启用256QAM调制方式的测试情况进行了介绍，然后对启用256QAM调制方式及IPQAM下沉工作持续推进后，关于点播频点资源的使用和释放进行了研究分析。
关键词：IPQAM 256QAM 调制方式 频点资源释放如图2所示，VOD 频点调制方式从64QAM 修改为256QAM 后，三个试点服务区的流量使用率峰值对比调整前有明显的降低。
VOD 频点调制方式从64QAM 修改为256QAM 后，没有因修改调制方式而导致交互业务使用异常的用户投诉。
2.2 大C-IPQAM 平台大C-IPQAM 平台下的测试操作步骤与上述小C-IPQAM 平台的类似，只是测试步骤增加在分机房检测信号的环节，需在正向光发模块测试口处测试相关频点的电平信号、MER、BER 等相关指标值并记录，如信号指标值不在标准范围需按照相关要求将信号调试至标准范围内，其它步骤此处不再赘述。
大C-IPQAM 的VOD 频点调制方式从64QAM 修改为256QAM 后，交互电视业务使用正常，检测VOD 频点MER、BER 均符合基础网络传输标准，但因IPQAM 设备的发射电平值已调至设备极限值，无法将VOD 频点的发射电平按公司标准的要求调至与宽带下行频点的发射电平值一致，因此检测到的数据均为仅改了调制方式而未调发射电平的结果。
机房正向光发模块信号情况如图3所示，光机信号情况如图4所示。
如图5所示，VOD 频点调制方式从64QAM 修改为256QAM 后，服务区的流量使用率峰值对比调整前有明显的降低。
VOD 频点调制方式从64QAM 修改为256QAM 后，没有因修改调制方式而导致交互业务使用异常的用户投诉，但存在以下问题点。
（1）大C-IPQAM 设备到分机房正向光发模块之间，无源设备多，信号衰减大，其中包含信号混合器、信号分配器、信号插入器、固定衰减等，试点的大C-IPQAM 设备射频卡发射电平已经调至59.8dBmV，提高发射电平恐影响信号质量，经排查，有相当一部分的大C-IPQAM 设备的发射电平已经调至59.8dBmV，故修改调制方式后无法提高发射电平。
（2）在大C-IPQAM 设备射频卡发射电平无法提高的情况下，可通过拆除分机房中部分无源设备来弥补发射电平的不足，但拆除现有设备会对现网用户造成影响，且大C-IPQAM 设备单个服务区所辖光机数较多，基础网络结构复杂，相关调整工序复杂，需要统筹规划。
综上所述，随着IPQAM 下沉工作图1 测试数据图2 试点服务区流量使用率跟踪情况持续加快推进，大C-IPQAM设备所带用户数及流量将逐渐下降，最终将被小C-IPQAM所替代，所以在当流量下降到一定数值时也可释放大部分频率资源。
3 频点资源释放设想当前小C-IPQAM使用8个频点64QAM调制方式下，总带宽约300M。
根据目前的流量监控，99.95%的小C流量使用率峰值在50%（约150M）以下。
调制方式改为256QAM后，总带宽可提升33%，约为400M，则小C-IPQAM流量使用率峰值将变为37.5%（按150M估算）以下，届时在不增加新业务应用的情况下，预计使用4个频点可基本满足点播流量需求。
另一方面，大C-IPQAM使用24个频点64QAM调制方式，总带宽约900M，部分大C-IPQAM使用16个频点64QAM调制方式，总带宽约600M。
根据目前的流量监控，98.78%的大C-IPQAM流量使用率峰值在60%以下。
如图6所示，在完成IPQAM启用256QAM调制方式图4 光机信号情况图3 正向光发模块信号情况的工作以及持续推进IPQAM 下沉后，大C-IPQAM 流量使用率峰值将继续下降，届时预计可分批次进行部分VOD 业务频点的释放工作。
（1）第一阶段：当完成256QAM 调制方式的调整，小C-IPQAM 单服务区流量使用率峰值下降到37.5%（约150M，服务区总带宽400M）以下，同时大C-IPQAM 服务区（使用24个频点）流量使用率峰值下降到60%（约540M，服务区总带宽900M）以下，可以从全网使用的24个VOD 频点中释放666-722MHz 频段，共8个频点。
关于释放的频点使用，建议可进行DOCSIS3.0设备宽带下行频点扩容，以支持未来公司开展200M 宽带业务。
其中，大C 平台可使用4~8个频点，配置12~16频点的下行端口，实现单端口宽带下行总带宽扩容至600M~800M；小C 平台使用4个频点，在下行16频点的CMC 中配置12频点用于宽带数据下行、4频点用于VOD 业务，实现单端口宽带下行总带宽600M。
（2）第二阶段：第一批次释放8个频点后，大C-IPQAM 使用16个频点，每服务区总带宽为600M。
随着下沉工作的推进，当大C-IPQAM 服务区（使用16个频点）流量使用率峰值下降到40%（约240M）以下，可以从全网使用的16个频点中继续释放794MHz~850MHz 频段，共8个频点。
未来公司开始应用DOCSIS3.1技术时，可在598MHz~790MHz 配置一个频宽为192MHz 的DOCSIS3.1下行OFDM信道，其中将频段726MHz~758MHz 可继续保留用于VOD 业务使用（利用DOCSIS3.1特性，配置exclussion subcarrier），宽带数据下行实际使用20个频道，VOD 使用4个频道。
（3）第三阶段：第一、二批次共释放16个频点后，大C-IPQAM 使用8个频点，每服务区总带宽为300M。
当大C-IPQAM 服务区流量使用率峰值下降到40%（约120M）以下，可以从全网使用的8个频点中释放762MHz~786MHz 共4个频点，最终全网VOD 业务使用730MHz~754MHz 频段，共4个频点。
在DOCSIS3.1全面部署后，建议将VOD 使用的频段调整至790MHz~ 822MHz，使598MHz~790MHz 为一个连续的24频点的DOCSIS3.1的OFDM 频段。
同时，如果未来整个频谱有现在的860MHz 扩充至以后的1GHz，甚至1.2GHz 时，822MHz 往后均为一段连续的频点可用作一个DOCSIS3.1的OFDM 频段。
这样，尽量保持一个OFDM 频段的连续性，可有效提高频点资源的利用率，也可提高下行带宽的负载均衡效果。
4 结语随着技术的迅速发展和普及，使得基于HFC+IP 网络的业务模式得以全面推广，并逐渐向全光纤化、IP 化方向发展，但如何进一步挖掘现有系统及网络资源的价值和潜能也值得关注。
本文结合实际工作，介绍了在目前阶段如何计划通过启用256QAM 调制方式，充分利用现有IPQAM技术和设备优势，以及阐述了关于频点资源释放的一些设想，供业内同行参考。
CATV图5 试点服务区流量使用率跟踪情况图6 分阶段释放频点资源计划。
