热管换热器计算(2009-02-20 22:50:45)转载标签：热管换热器计算德天热管亚洲热管网热管换热器计算可用热平衡方程式进行计算，对于常温下使用的通风系统中的热管换热器的换热后温度，回收的冷热量也可用下列公式计算，由于公式采用的是显热计算，但实际热回收过程也发生潜热回收，因此计算值较实测值偏小，其发生的潜热回收可作为余量或保险系数考虑。
本文选自【亚洲热管网】热管换热器的计算：1. 热管换热器的效率定义η=t1-t2/t1- t3 (1-1)式t1、t2——新风的进、出口温度（℃）t3——排风的入口温度（℃）2.热管换热器的设计计算一般已知热管换热器的新风和排风的入口温度t1和t3，取新风量L x 与排风量L P相等。
即L x = L P，新风和排风的出口温度按下列公式计算：t2=t1－η(t1－t3) (1-2)t4=t3＋η(t1－t3) (1-3)t4——排风出口温度（℃）回收的热量Q (kW), 负值时为冷量：Q(kW)= L xρX C x（t2-t1）/3600 (1-4)式中L x——新风量（m3/h ）ρx——新风的密度（kg/m3）（一般取1.2 kg/m3）C x——新风的比热容，一般可取1.01kJ/ (kg ·℃)。
3.选用热管换热器时，应注意：1）换热器既可以垂直也可以水平安装，可以几个并联，也可以几个串联；当水平安装时，低温侧上倾5℃~7℃。
2）表面风速宜采用1.5 m/s~3.5m/s。
3）当出风温度低于露点温度或热气流的含湿量较大时，应设计冷凝水排除装置。
4）冷却端为湿工况时，加热端的效率η值应增加，即回收的热量增加。
但仍可按上述公式计算（增加的热量作为安全因素）。
需要确定冷却端（热气流）的终参数时，可按下式确定处理后的焓值，并按处理后的相对湿度为90%左右考虑。
h2=h1－ 36Q/ L×ρ (1-5)式中h1, h2——热气流处理前、后的焓值（kJ/kg）;Q ——按冷气流计算出的回收热量（W）;L ——热气流的风量（m3/h ）；ρ——热气流的密度（kg/m3）。
垂直地下换热器埋管长度计算中的误差分析Ξ胡志高 袁旭东(华中科技大学)摘 要 在垂直地下换热器的埋管长度计算中,存在着很多导致误差的参数。
本文利用一种误差分析方法,通过一个实例计算过程,分析在地源热泵的埋管长度计算中各个误差参数对计算结果的定量影响,最后列出各个误差参数的重要级别,为工程设计提供一定参考。
关键词 垂直地下换热器 管长计算 误差分析 吸热/释热 灵敏系数Error analysis of the length calculation forvertical ground heat exchangersHu Zhigao Yuan Xudong(Huazhong University of Science and Technology)ABSTRACT There are many influencing factors in the length determination of vertical groundheat exchangers,which would result in some calculation errors.Presents a methodology to cal2culate these errors,provides an example calculation,which analyzes the specific impacts of allparameters on the length determination,and determines the influencing grades of all parame2ters,provides some reference for projects design.KE Y WOR DS vertical ground heat exchangers;length calculation;error analysis;absorp2tion/rejection;sensitivity coefficient 土壤源热泵作为一种新兴的HVAC系统,有着广阔的应用前景。

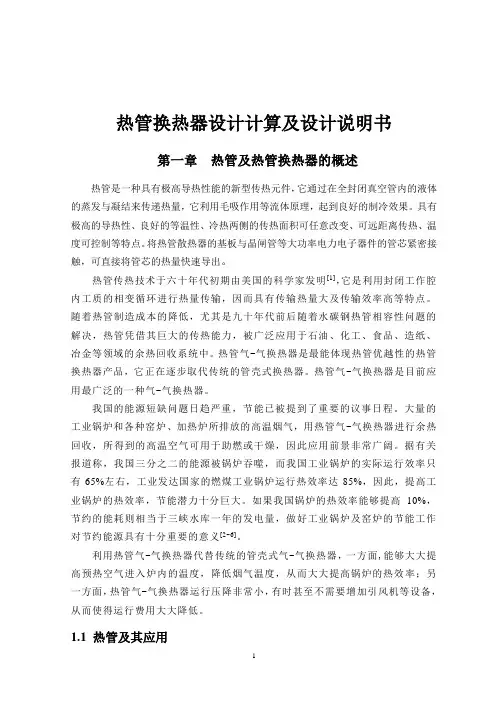

热管换热器设计计算及设计说明书第一章热管及热管换热器的概述热管是一种具有极高导热性能的新型传热元件，它通过在全封闭真空管内的液体的蒸发与凝结来传递热量，它利用毛吸作用等流体原理，起到良好的制冷效果。
具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、温度可控制等特点。
将热管散热器的基板与晶闸管等大功率电力电子器件的管芯紧密接触，可直接将管芯的热量快速导出。
热管传热技术于六十年代初期由美国的科学家发明[1]，它是利用封闭工作腔内工质的相变循环进行热量传输，因而具有传输热量大及传输效率高等特点。
随着热管制造成本的降低，尤其是九十年代前后随着水碳钢热管相容性问题的解决，热管凭借其巨大的传热能力，被广泛应用于石油、化工、食品、造纸、冶金等领域的余热回收系统中。
热管气-气换热器是最能体现热管优越性的热管换热器产品，它正在逐步取代传统的管壳式换热器。
热管气-气换热器是目前应用最广泛的一种气-气换热器。
我国的能源短缺问题日趋严重，节能已被提到了重要的议事日程。
大量的工业锅炉和各种窑炉、加热炉所排放的高温烟气，用热管气-气换热器进行余热回收，所得到的高温空气可用于助燃或干燥，因此应用前景非常广阔。
据有关报道称，我国三分之二的能源被锅炉吞噬，而我国工业锅炉的实际运行效率只有65%左右，工业发达国家的燃煤工业锅炉运行热效率达85%，因此，提高工业锅炉的热效率，节能潜力十分巨大。
如果我国锅炉的热效率能够提高10%，节约的能耗则相当于三峡水库一年的发电量，做好工业锅炉及窑炉的节能工作对节约能源具有十分重要的意义[2~6]。
利用热管气-气换热器代替传统的管壳式气-气换热器，一方面,能够大大提高预热空气进入炉内的温度，降低烟气温度，从而大大提高锅炉的热效率；另一方面，热管气-气换热器运行压降非常小，有时甚至不需要增加引风机等设备，从而使得运行费用大大降低。
1.1 热管及其应用热管是一种具有极高导热性能的传热元件，它通过在全封闭真空管内工质的蒸发与凝结来传递热量，具有极高的导热性、良好的等温性、冷热两侧的传热面积可任意改变、可远距离传热、可控制温度等一系列优点。
