换热器设计计算详细过程

列管式换热器设计方案计算过程参考
设计换热器的过程一般包括以下几个步骤：确定换热器类型、选择换
热器材质、计算换热面积、计算换热器尺寸、计算流体流量和温度等。

1.确定换热器类型：根据具体的工艺要求、流体性质和换热效率要求，确定使用的换热器类型，如管壳式换热器、管板式换热器、板式换热器等。

2.选择换热器材质：根据流体性质和工艺要求，选择合适的换热器材质，如不锈钢、碳钢、镍及其合金等。

考虑耐腐蚀性、强度和成本等因素。

3.计算换热面积：根据流体的流量、温度和换热传热系数，计算所需
的换热面积。

换热面积的计算可以通过换热器设计软件进行，也可以通过
数学公式计算，例如Q=U*A*(ΔTm)式中的A即为换热面积。

4.计算换热器尺寸：根据换热面积、管子直径和管排布方式，计算换
热器的尺寸，包括换热器的长度、宽度和高度等。

根据需要还可以进行结
构强度校核和模态分析等。

5.计算流体流量和温度：根据工艺要求和热力学计算，确定流体的流
量和温度。

通过质量守恒和能量守恒等原理进行计算，例如根据流体的流
量和温度差，计算冷却液的质量流率和冷却液的温度变化等。

总结起来，设计换热器的过程包括确定换热器类型和材质、计算换热
面积和尺寸，以及计算流体流量和温度等。

根据具体的工艺要求和流体性质，选择合适的设计参数，通过数学计算和换热器设计软件进行计算，最
终得到满足工艺要求的换热器设计方案。

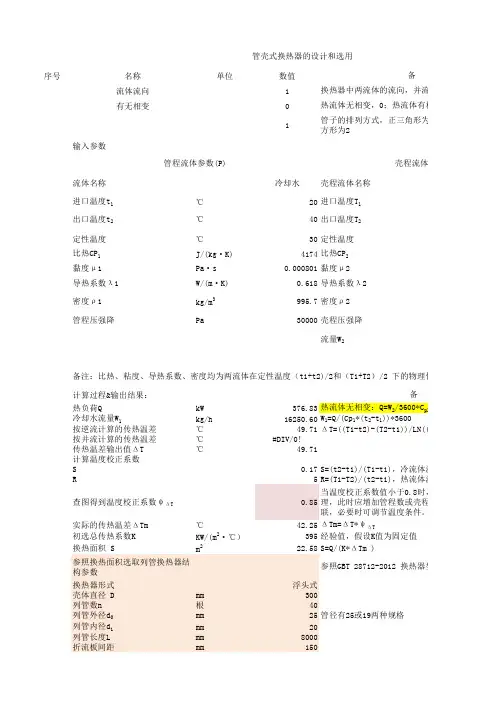

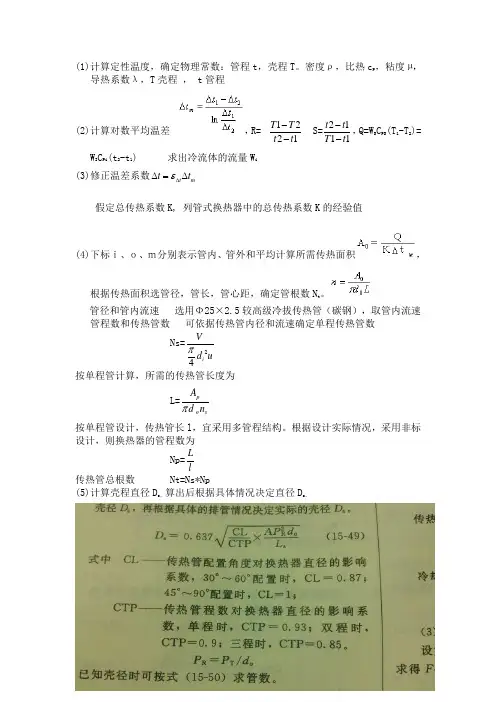

(1)计算定性温度，确定物理常数：管程t ，壳程T 。

密度ρ，比热c p ，粘度µ，导热系数λ，T 壳程 ， t 管程(2)计算对数平均温差，R=1221T T t t -- S=2111t t T t --，Q=W S C PS (T 1-T 2)= W I C Pi (t 2-t 1) 求出冷流体的流量W i (3)修正温差系数t m t t ε∆∆=∆假定总传热系数K, 列管式换热器中的总传热系数K 的经验值(4)下标ｉ、ｏ、ｍ分别表示管内、管外和平均计算所需传热面积，根据传热面积选管径，管长，管心距，确定管根数N t 。

管径和管内流速 选用Φ25×2.5较高级冷拔传热管（碳钢），取管内流速管程数和传热管数 可依据传热管内径和流速确定单程传热管数Ns=24i Vd u π按单程管计算，所需的传热管长度为 L=po sA d n π按单程管设计，传热管长l ，宜采用多管程结构。

根据设计实际情况，采用非标设计，则换热器的管程数为Np=Ll传热管总根数 Nt=Ns*Np(5)计算壳程直径D s ，算出后根据具体情况决定直径D s 。

(6)分别计算管程与壳程的传热系数1.管程传热系数每程管侧的流路面积为A t =πdi2NT/4ntpassG i =Wt/atRe= di GI/µi查壳程传热系数与折流板圆缺关系图查出JH ,计算出hIh i = JHGICPi(cpµ/λ)-2/3(µ/µw)-0.14忽略粘度矫正µ/µw=12.壳程传热系数A．计算理想的管排传热系数hcB.计算JcC.计算JlD.计算JbE.计算JsF.计算hh 0=hcJcJlJbJsJr计算总传热系数核算总传热系数(7)1.计算管程与壳程的压力降p T =pt+pr+pn+pce= Gi 2/2ρ(1.5/ntpass+4FlS/di*1/Φtr+KC+KE+K)ntpassKC =0.3 KE=0.2 K=4 Φtr黏度校正系数Ret﹥2100,为(µ/µw)-0.14；Ret ＜2100，为(µ/µw)0.25 f为摩擦系数Ret﹥2100,为16/Ret；Ret ＜2100，为0.04/Ret0.162.计算壳程压力降BELL法管束中错流部分压力降+折流板缺口窗中压力降+进出口压力降。

列管式换热器的设计与计算设计步骤如下：第一步：确定换热器的需求首先需要明确换热器的设计参数，包括流体的性质、流量、进出口温度、压力等。

这些参数将在后续的计算中使用。

第二步：选择合适的换热器型号根据设计参数和换热需求，选择合适的列管式换热器型号。

常见的型号包括固定管板式、弹性管板式、钢套铜管式等。

第三步：计算表面积根据流体的热传导计算表面积。

换热器的表面积是根据热传导定律计算得到的，公式为：Q=U×A×ΔT，其中Q为换热量，U为传热系数，A为表面积，ΔT为温差。

根据这个公式，可以计算出所需的表面积。

第四步：确定管子数量和尺寸根据所需的表面积和型号，确定换热器中管子的数量和尺寸。

根据流体的流速和换热需求，计算出每根管子的长度和直径。

第五步：确定管板和管夹的尺寸根据管子的尺寸，确定管板和管夹的尺寸。

管板和管夹是固定管子的重要部分，负责把管子固定在换热器中，保证流体的正常流动。

第六步：确定换热器的材质和厚度根据流体的性质和工作条件，确定换热器的材质和厚度。

常见的材质有不锈钢、碳钢、铜等。

通过计算流体的温度、压力和腐蚀性等参数，选择合适的材质和厚度。

第七步：校核换热器的强度对换热器的强度进行校核。

根据国家相关标准和规范，对换热器的强度进行计算和验证，确保其能够承受工作条件下的压力和温度。

第八步：制定施工方案和图纸根据设计结果，制定换热器的施工方案和详细图纸。

包括换热器的总体布置，管子的连接方式，焊接和安装步骤等。

上述是列管式换热器的设计步骤，下面将介绍列管式换热器的计算方法。

首先，需要计算流体的传热系数。

传热系数的计算包括对流传热系数和管内传热系数两部分。

对于对流传热系数，可以使用已有的经验公式或经验图表进行估算。

对于管内传热系数，可以使用流体的性质和流速等参数进行计算。

其次，根据传热系数和管子的尺寸，计算管子的传热面积。

管子的传热面积可以根据管子的长度和直径进行计算。

然后，根据热传导定律，计算换热器的传热量。

换热器设计计算范例换热器是一种用于传递热量的设备，常用于工业生产中的加热、冷却或蒸发等工艺过程中。

在设计换热器时，我们需要考虑的主要参数包括换热面积、传热系数、温度差以及流体性质等。

下面就以一种换热器设计计算范例进行说明。

假设我们需要设计一个管壳式热交换器，用于加热水和空气的热交换。

设计要求如下：1.加热水的进口温度：70℃2.加热水的出口温度：90℃3.空气的进口温度：25℃4.空气的出口温度：50℃5.加热水的流量：10m3/h6.空气的流量：1000m3/h首先，我们需要确定换热面积的大小。

根据传热计算的公式：Q=U×A×ΔT其中，Q为换热量，U为传热系数，A为换热面积，ΔT为温度差。

假设我们的换热器传热系数U为400W/（m2·℃），温度差ΔT为（90-70）=20℃。

根据公式，换热量可以计算为：Q=400×A×20我们将换热量Q设置为加热水的传热量，可得：Q1=400×A×20为了方便计算，我们将流体的热容量乘以流量定义为A1（加热水）和A2（空气）。

可得：Q1=A1×ΔT1代入已知数值，可得：Q1=10×4.186×(90-70)×1000接下来，我们需根据另一组流体参数计算出Q2（空气）。

Q2=A2×ΔT2代入已知数值，可得：Q2=1.005×1000×(50-25)×1000根据Q1、Q2和总换热量的平衡关系：Q1+Q2=400×A×ΔT可得：10×4.186×(90-70)×1000+1.005×1000×(50-25)×1000=400×A×20解得：A=0.523m2根据已知的流量和管道尺寸，可计算出流速。

流速=流量/A代入数值：流速=10/0.523流速=19.1m/s接下来，我们要确定换热器的结构。

换热器设计计算详细过程1.确定换热器的换热负荷和传热系数：首先需要明确换热器所在系统的换热负荷，即所需传热功率。

根据系统的温度差、流体性质、质量流量等参数计算得到传热系数，该系数反映了换热器在给定条件下的传热能力。

2.确定流体入口和出口温度：根据所需的出口温度和流体的性质，可以通过传热方程计算得到流体的入口温度。

同时，需要考虑流体的流速、流态（单相流还是多相流）等因素。

3.选择合适的换热器类型：根据系统的特点和要求，选择合适的换热器类型，如壳管换热器、板式换热器等。

考虑换热器的传热特性、结构特点、施工方便程度等因素。

4.确定换热面积：通过传热方程和传热系数计算得到的换热负荷，可以反推计算出所需的换热面积。

同时还需要考虑换热器的热效率和流体流阻。

5.计算流体质量流量：通过需求传热功率、流体入口和出口温度的关系，可以计算得到流体的质量流率。

同时还需考虑流体的压降和速度等因素。

6.选择换热介质：根据流体的物性参数和流态选择合适的换热介质，如水、蒸汽、油等。

7.根据系统运行条件确定换热器材料：根据流体的性质、温度、压力等参数确定合适的换热器材料，如碳钢、不锈钢、钛合金等。

8.进行换热器的压力损失计算：根据流体的粘度、比热容率、流速等参数计算压力损失，以确保流体能够在换热过程中正常流动。

9.进行换热器的结构设计：根据所选的换热器类型和尺寸，进行换热器结构的设计，包括换热管的布置、壳体的设计等。

10.确定换热器的运行参数：包括换热器的入口温度、出口温度、流量、压力等参数，以便在实际运行中调整和监控换热器的工况。

11.进行换热器的强度计算与选择：根据换热器的运行条件和使用要求，进行强度计算和选择合适的材料和结构，以确保换热器的安全可靠运行。

12.进行换热器的经济性评价：对所设计的换热器进行经济性分析，包括建造成本、维护成本、运行成本等，以确定设计是否经济合理。

热管换热器设计计算及设计说明设计说明书目录1.引言2.设计目标3.设计计算3.1传热需求计算3.2材料选择3.3热管尺寸计算3.4换热面积计算4.设计结果4.1热管尺寸4.2换热面积5.结论1.引言2.设计目标本设计的目标是设计一个能够满足热量传递需求的热管换热器。

具体设计目标如下：-传热效率高，热量损失小；-体积小，重量轻，便于安装和维护；-耐腐蚀，使用寿命长。

3.设计计算3.1传热需求计算根据所需传热功率和热传导方程，可以计算出所需的换热面积。

传热功率的计算公式如下：Q=U*A*ΔT其中，Q为传热功率，U为传热系数，A为换热面积，ΔT为温度差。

根据具体的应用条件和需求，可以确定传热系数和温度差。

3.2材料选择根据工作温度和压力，选择合适的材料用于热管换热器的制造。

常见的材料有不锈钢、铜、铝等。

需要考虑的因素包括材料的导热性能、耐腐蚀性能和成本等。

3.3热管尺寸计算热管的尺寸设计主要包括直径、长度和分段数等。

热管的直径与流体的流量有关，需要根据实际流量计算得出。

热管的长度与传热效果有关，需要根据传热需求和热管材料的导热性能计算得出。

分段数的选择主要考虑热管结构的复杂度和制造成本。

3.4换热面积计算根据传热功率和传热系数，可以计算出所需的换热面积。

换热面积的计算公式如下：A=Q/(U*ΔT)其中，A为换热面积，Q为传热功率，U为传热系数，ΔT为温度差。

根据具体的应用条件和需求，可以确定传热系数和温度差。

4.设计结果4.1热管尺寸根据具体的传热需求和热管材料的导热性能，计算得出热管的直径为XX mm，长度为XX mm，分段数为XX。

4.2换热面积根据传热功率和传热系数，计算得出所需的换热面积为XXm²。

5.结论本设计通过计算得出了一台满足特定条件下的热管换热器的尺寸和换热面积。

这个设计可以满足传热需求，并具有高传热效率、小体积和耐腐蚀等特点。

完整版换热器计算步骤第一步：确定换热器的基本参数在进行换热器计算之前，需要明确换热器的基本参数，包括所需的换热面积、流体质量流量以及进出口温度等。

这些参数将用于后续的计算。

第二步：确定传热系数换热器的传热系数是换热器计算的重要参数，它表示单位面积上传热的能力。

传热系数的计算可以根据换热器类型采用不同的方法，例如，对于壳管式换热器，可以采用Dittus-Boelter公式或Sieder-Tate公式等。

第三步：计算热负荷根据所需的换热量和传热系数，可以计算出热负荷。

热负荷表示单位时间内从一个流体传递给另一个流体的热量。

第四步：计算流体流量通过热负荷和已知的输入输出温度差，可以计算出流体的质量流量。

流体流量对换热器设计有重要影响，要合理确定。

第五步：计算换热面积在确定了热负荷和流体流量之后，可以通过换热器传热系数来计算所需的换热面积。

换热面积越大，换热效果越好，但对于实际应用来说，换热面积也需要在经济和操作上进行合理的限制。

第六步：确定流体速度流体速度对于换热器的设计和操作都有重要影响。

在实际应用中，需要保证流体速度能够使流体在换热器中均匀流动，并且尽量避免过高或过低的速度。

第七步：校核换热器尺寸换热器的尺寸必须满足设计要求和操作要求。

在校核换热器尺寸时，需要考虑到换热面积、流体速度、壳管或管束结构以及换热器的材料等因素。

第八步：确定换热器传热管的数量换热器传热管的数量是换热器计算中的重要参数。

根据已知的流体流量和传热系数，可以计算出所需的传热管数量。

此外，传热管的直径和长度也需要根据实际应用情况进行确定。

第九步：计算换热器的压力损失换热器的压力损失是通过流体流动过程中所发生的阻力造成的。

压力损失的计算涉及到换热器的结构和材料、流体的速度和粘度等因素。

通过计算压力损失，可以为换热器的实际运行提供参考依据。

第十步：优化设计方案根据以上计算结果，可以对换热器的设计方案进行优化。

通过对不同参数进行适当调整，可以得到满足工程要求和经济要求的最佳设计方案。

完整版换热器计算步骤换热器是一种常见的热交换设备，常用于将热能从一个流体传递给另一个流体。

换热器的设计需要进行一系列的计算步骤，以确保其正常运行和高效工作。

下面是一个完整版的换热器计算步骤，包括设计要素、计算公式和实际操作。

设计要素：1.温度：确定进口和出口的流体温度2.流量：计算流体的质量流量，即单位时间内通过换热器的物质量3.效率：计算换热器的传热效率，即输入热量与输出热量之间的比值4.压降：计算流体在换热器中的压降，以确保流体能够正常流动计算步骤：1.确定换热器的类型：换热器可以分为三类，即管壳式换热器、管束式换热器和板式换热器。

选择适合的类型要考虑流体的性质、压力、温度和流量等因素。

2.确定流体的物性参数：包括热导率、比热容和密度等参数。

这些参数可以通过查阅资料或实验测量得到。

3.计算传热面积：传热面积是换热器的一个重要参数，可以通过传热率和传热温差来计算。

传热率可以通过查表或经验公式计算得到。

4.计算输出温度：根据换热器的效率和输入温度，可以计算出输出温度。

效率可以根据使用经验或理论估计。

5.计算流体的质量流量：通常需要根据应用的需求确定流体的质量流量。

质量流量可以通过测量或经验公式计算得到。

6.计算传热面积：传热面积决定了换热器的尺寸和成本，一般需要通过经验公式或计算得到。

7.计算压降：压降是换热器设计的一个关键参数，需要根据应用的压力要求和流体的性质计算得到。

压降过大会导致流体流速降低，影响传热效率。

8.确定流体流向：根据应用需求和设计要求选择流体的进出口方向。

实际操作：1.收集流体数据：收集流体的压力、温度和流量等数据。

2.计算换热面积：根据选择的换热器类型和待换热流体的数据，计算换热器的传热面积。

3.计算输出温度：根据输入温度、效率和换热器的传热特性，计算输出温度。

4.计算质量流量：根据应用需求和设计要求计算流体的质量流量。

5.计算压降：根据流体的性质和流动条件计算压降。

6.确定流体流向：根据应用需求和设计要求确定流体的进出口方向。

换热器热力设计方案计算
热力设计方案计算是确定换热器的尺寸和参数的重要步骤，这些参数
包括换热面积、换热系数、热传导方程等。

以下是一个换热器热力设计方
案计算的示例，详细说明了计算的步骤和方法。

首先，需要确定换热器所需的换热面积。

常用的计算方法是根据传热
方程来确定，传热方程为：
Q=U*A*ΔT
其中，Q是换热器的传热量，U是换热器的总传热系数，A是换热面积，ΔT是换热器的温度差。

通常情况下，需要根据实际工艺条件和热传
导方程来确定ΔT的值。

接下来，需要计算换热器的总传热系数U。

总传热系数是由换热器的
导热系数和对流传热系数组成的。

导热系数是指换热器材料的导热性能，
可以根据材料的热导率和厚度来计算。

对流传热系数是指流体在管内和管
外的传热性能，可以根据换热器的流体流速、壁面温度和换热器的材料来
计算。

在计算总传热系数U时，需要注意传热系数的单位。

通常情况下，传
热系数的单位是一次性热量的传递能力，单位为W/(m²·K)。

传热系数越大，传热效果越好，换热器的尺寸就越小。

在计算换热面积A时，需要考虑多个参数，包括介质流量、介质温度、介质性质和管束的布置方式等。

需要根据实际工艺条件和设计要求来确定。

最后，需要根据计算结果来确定换热器的尺寸和参数。

根据计算的结果，可以选择合适的换热器型号和规格，满足工艺生产的需求。

总之，换热器热力设计方案计算是一个复杂的工程项目，需要考虑众多的参数和条件。

通过准确计算和合理选择，可以设计出满足工艺要求和性能要求的换热器。

第2章工艺计算2.1设计原始数据2.2管壳式换热器传热设计基本步骤（1）了解换热流体的物理化学性质和腐蚀性能（2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。

（3）确定流体进入的空间（4）计算流体的定性温度，确定流体的物性数据（5）计算有效平均温度差，一般先按逆流计算，然后再校核（6）选取管径和管内流速（7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K,然后再校核（8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍（9）选取管长I。

（10）计算管数N T（11）校核管内流速，确定管程数（12）画出排管图，确定壳径D j和壳程挡板形式及数量等（13）校核壳程对流传热系数（14）校核平均温度差（15）校核传热面积第2章工艺计算（16）计算流体流动阻力。

若阻力超过允许值，则需调整设计。

2.3确定物性数据 2.3.1定性温度由《饱和水蒸气表》可知，蒸汽和水在 p=7.22MPa t>295 C 情况下为蒸汽，所以在不考 虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。

对于壳程不存在相变，其定性温度可取流体进出口温度的平均值。

其壳程混合气体 的平均温度为：管程流体的定性温度:根据定性温度，分别查取壳程和管程流体的有关物性数据2.3.2物性参数管程水在320C 下的有关物性数据如下：【参考 物性数据 无机 表1.10.1 ]表2 — 2壳程蒸气在357.5下的物性数据[1]:【锅炉手册 饱和水蒸气表]t=420 2952357.5 °C(2-1 )T=310 3302320 C第2章工艺计算2.4估算传热面积 241热流量根据公式（2-1）计算：Q WC p t将已知数据代入 （2-1）得:Q WC p1 b=60000X 5.495 X 103 (330-310)/3600=1831666.67W式中：W 工艺流体的流量，kg/h ；C p1 ――工艺流体的定压比热容，kJ/疥K ; t 1 ――工艺流体的温差，C ；Q――热流量，W2.4.2平均传热温差根据化工原理4-45 公式（2-2）计算:按逆流计算将已知数据代入 （2-3）得:【化原 4-31a 】(2-2)t mt 1 t2t 1(2-3)Int2t mt1 t2t1ln420 330 310 295 ‘41.86C ,420 330In310 295第2章工艺计算式中： t m ――逆流的对数平均温差，C ；t i ――热流体进出口温差，c ； t 2 ――冷流体进出口温差，c ； 可按图2-1中（b ）所示进行计算。

换热器的计算举例换热器是一种常见的热交换设备，用于在流体之间传递热量。

它在许多工业过程中发挥着重要的作用，例如化工、石油、食品加工、制药等。

以下是一个计算换热器的例子，以说明如何确定换热器的工作参数和尺寸。

假设我们需要设计一个换热器来将热水从80°C降低到60°C，并且需要将冷水从20°C加热到40°C。

我们已经知道热水的流量为1,000升/小时，冷水流量为800升/小时。

步骤1：确定热水和冷水的进出口温度差首先，我们需要确定热水和冷水的温度差。

在本例中，热水的进口温度为80°C，出口温度为60°C，所以温度差为20°C。

同样，冷水的温度差为20°C。

步骤2：计算热水和冷水的热量热水的热量可以通过以下公式计算：Q=m×c×ΔT其中，Q代表热量，m代表质量，c代表比热容，ΔT代表温度差。

在本例中，热水的质量可以通过以下公式计算：m=流量×密度已知热水的流量为1,000升/小时，那么质量可以通过将流量转换为千克/小时来计算：m=1,000千克/立方米×1立方米/1,000升×1,000升/小时=1千克/小时热水的密度可以通过查找热水的性质表来获取，假设为1千克/立方米。

热水的比热容可以通过查找热水的性质表或使用常见物质的比热容来估计，假设为4.18千焦尔/千克•摄氏度。

因此，热水的热量可以计算为：Q热水=1千克/小时×4.18千焦尔/千克•摄氏度×20°C=83.6千焦尔/小时同样地，可以使用相同的方法计算冷水的热量。

冷水的流量为800升/小时，质量为0.8千克/小时（假设冷水的密度为1千克/立方米），比热容为4.18千焦尔/千克•摄氏度。

因此，冷水的热量为：Q冷水=0.8千克/小时×4.18千焦尔/千克•摄氏度×20°C=66.88千焦尔/小时步骤3：计算换热器的传热面积传热面积是换热器设计中的关键参数，它决定了换热器的尺寸。

换热器设计过程
换热器设计的过程包括以下步骤：
1.确定换热器的负荷（换热量）。

对于冷凝器，其负荷约等于热泵制热量。

对于蒸发器，其负荷约等于热泵制热量减去压缩机功率。

2.结构参数计算，包括单位基管的尺寸面积、肋化系数等。

3.空气循环量计算。

对于冷凝器，主要是通过进出冷凝器的空气温度及热容等物性参数计算；对于蒸发器，由于会产生冷凝的作用，会有显热量和潜热量，通过计算进出蒸发器的空气的温度，得到其焓值和含湿量，最终计算出空气循环量。

4.根据经验数据或换热器的参数大致选取传热系数。

传热系数可根据公式计算（计算热泵工质侧的对流换热系数、计算管壁导热、确定污垢系数、计算载热介质侧对流换热系数，根据管内外侧的换热面积比，即可得到换热器的换热系数），也可根据经验数据、换热器的参数大致选取。

5.确定换热器的平均传热温差。

6.确定换热器的传热面积。

7.根据得出的传热面积和载热介质、工质特点从生产商提供的产品样本中选择适宜的型号。

此外，在设计中，还需要考虑两流体流动通道的选择，根据两流体温差，选择换热器型式。

在设计过程中，还需要对初选的换热器型号进行校核，包括核算总传热系数和传热面积，以及根据实际需传热面积对所选换热器进行校核。

如果不符合要求，需要调整管程数或折
流挡板间距，或重选其它型号换热器，并再次核算压强降，直到满足要求为止。

换热器的设计型计算Q=q m1C p1(T 1-T 2)=q m2C p2(t 2-t 1)Q=KA ∆t m 2211221A A A 1αλδα++=m A K（无相变传热过程，Re>104,Pr>0.7， bd PrRe .,.80210230λαα=()()12211221t T t T t T tT t m -----=∆ln 1、 设计型计算的命题给定生产任务：q m1，T 1→T 2(or q m2，t 1→t 2)选择工艺条件：t 1，t 2计算目的：换热器传热面积A 及其它有关尺寸（管子规格，根数）；qm2特点：结果的非唯一性。

2、 计算公式： 质量衡算：p V N nu d q ⋅⋅=24π热量衡算：Q=q m1C p1(T 1-T 2)=q m2C p2(t 2-t 1)传热速率式：Q=KA ∆t m3、 计算方法：1）计算换热器的热流量)(2111T T Cp q Q m -=2）作出适当的选择并计算平均推动力m t ∆),,,,(2121流向t t T T f t m =∆∴必须选择A 、流向（逆流.并流.复杂流动方式）B 、选择冷却介质出口温度3）计算冷热流体与管壁的对流体给热系数和总传热系数必须选择：A 、冷，热流体各走管内还是管外B 、选择适当的流速C 、选择适当的污垢热阻4）由传热基本方程m t KA Q ∆=计算传热面积关键是：条件参数的选择！4、 条件参数的选择选择的原则：技术可行，经济合理1) t 1：决定于工艺需要，现实条件，经济性。

温度要求不很低，以水为冷却剂时，应以夏季水温为设计温度更安全。

2)t 2：技术：理论上t2可选范围经济性：q m1C p1(T 1-T 2)=q m2C p2(t 2-t 1)t 2越大，q m2消耗越少，↓1122p m p m C q C q⇒经常性操作费用少但∆t m ↓，同时q m2↓可能导致K ↓则mt K Q A ∆⋅=↑⇒设备投资费用大 ∴有经济优化问题。

换热器设计计算步骤换热器是一种常见的工业设备，用于将热能从一个介质传递到另一个介质，常用于加热、冷却和蒸发等工艺过程。

其设计计算步骤主要包括确定换热器类型、计算换热面积、确定流体侧传热系数、确定传热效率等。

以下是详细的换热器设计计算步骤：1.确定换热器类型：根据实际使用需求和工艺要求，选择合适的换热器类型。

常见的换热器类型包括壳管式、板式、管束式、螺旋板式、翅片等。

2.了解工艺参数：确定进出口流体的温度、流量、压力以及物性参数。

3.确定传热方式：根据流体的性质和工艺要求，确定换热器的传热方式，包括对流、辐射和传导。

4.计算传热面积：根据换热器类型和流体侧的传热特性，计算所需的换热面积。

通常使用热平衡方程或对数平均温差法进行计算。

5.确定流体侧传热系数：根据流体侧的传热特性和工艺要求，选择合适的换热管材料、管型和管束结构，并计算流体侧的传热系数。

6.确定壳侧传热系数：根据壳侧、管侧流体的性质和工艺要求，选择合适的壳管布局和壳侧的传热系数。

7.确定传热效率：根据流体的传热系数、传热面积和对流热传输原理，计算换热器的传热效率。

8.设计换热器尺寸：根据以上计算结果和实际使用需求，确定换热器的尺寸和结构，包括管束长度、壳体直径、传热管的数量、壳程等。

9.选择材料和设备：根据工艺要求、介质性质和设计参数，选择合适的材料和设备，包括管束材料、密封材料、管板材料和支撑结构等。

10.制定操作规程：根据换热器的设计和实际使用情况，制定操作规程，包括换热器的开启、关闭、维护和清洁等程序。

总结起来，换热器设计计算步骤包括确定换热器类型、了解工艺参数、确定传热方式、计算传热面积、确定流体侧传热系数、确定壳侧传热系数、确定传热效率、设计换热器尺寸、选择材料和设备以及制定操作规程。

根据这些步骤进行设计计算，可以确保换热器的设计满足工艺要求，提供高效的热能传递。

换热器工艺计算1. 热负荷计算热负荷是换热器设计的重要参数，它决定了换热器的尺寸和性能。

热负荷可以通过以下公式计算：Q = m × c ×Δt其中，Q为热负荷，m为流体质量流量，c为流体比热容，Δt为进出口温度差。

2. 流体流量与流速流体流量是换热器设计的重要参数，它决定了换热器的处理能力。

流速是流体流动的速率，它会影响换热器的传热性能和压降。

流速的计算公式如下：v = Q / (A × t)其中，v为流速，Q为流体流量，A为流通面积，t为时间。

3. 传热面积传热面积是换热器实现热交换的媒介，其计算公式如下：A = Q / (K ×Δt)其中，A为传热面积，Q为热负荷，K为传热系数，Δt为进出口温度差。

4. 传热系数传热系数是描述换热器传热性能的重要参数，其计算公式如下：K = (q × A) / (L ×Δt)其中，K为传热系数，q为热流量，A为传热面积，L为传热长度，Δt为温度差。

5. 温度差温度差是换热器实现热交换的推动力，其计算公式如下：Δt = t1 - t2其中，Δt为温度差，t1为进口温度，t2为出口温度。

6. 压力损失压力损失是流体在流动过程中克服阻力所损失的压力，其计算公式如下：ΔP = f × (v^2) / 2 × g × d其中，ΔP为压力损失，f为阻力系数，v为流速，g为重力加速度，d为管道直径。

7. 材质选择换热器的材质选择应根据具体的应用场景和工况条件来确定。

常见的材质有不锈钢、铜、钛等。

在选择材质时，应考虑其耐腐蚀性、导热性能、成本等因素。

8. 结构设计换热器的结构设计应根据其工艺要求和工况条件来确定。

常见的换热器类型有管壳式、板式、翅片式等。

在结构设计时，应考虑其传热效率、流体阻力、稳定性等因素。

同时，还应考虑其制造工艺和维修保养的便利性。

第2章工艺计算2.1设计原始数据表2—12.2管壳式换热器传热设计基本步骤（1）了解换热流体的物理化学性质和腐蚀性能（2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。
