第二部分电子显微分析一、电子光学1、电子波特征，与可见光有何异同?2、电磁透镜的像差（球差；色差；像散；如何产生，如何消除和减少）球差即球面像差，是磁透镜中心区和边沿区对电子的折射能力不同引起的，其中离开透镜主轴较远的电子比主轴附近的电子折射程度过大。
用小孔径成像时可使球差明显减小。
像散是由于电磁透镜的轴向磁场非旋转对称引起。
透镜磁场不对称，可能是由于极靴被污染，或极靴的机械不对称性，或极靴材料各项磁导率差异引起。
象散可由附加磁场的电磁消象散器来校正。
色差是由入射电子的波长或能量的非单一性造成的。
稳定加速电压和透镜电流可减小色差。
3、电磁透镜的分辨率、景深和焦长（与可见光），影响因素电磁透镜的分辨率主要由衍射效应和像差来决定。
（1）已知衍射效应对分辨率的影响（2）像差对分辨的影响。
像差决定的分辨率主要是由球差决定的。
景深：当像平面固定时(像距不变),能维持物像清晰的范围内,允许物平面(样品)沿透镜主轴移动的最大距离。
焦长：固定样品的条件下（物距不变），象平面沿透镜主轴移动时仍能保持物像清晰的距离范围，用D L表示。
二、透射电子显微镜1、透射及扫描电镜成像系统组成及成像过程（关系）扫描电镜成像原理：在扫描电镜中，电子枪发射出来的电子束，一般经过三个电磁透镜聚焦后，形成直径为0.02~20μm的电子束。
末级透镜（也称物镜，但它不起放大作用，仍是一个会聚透镜）上部的扫描线圈能使电子束在试样表面上作光栅状扫描。
通常所用的扫描电镜图象有二次电子象和背散射电子象。
2、光阑（位置、作用）光栏控制透镜成像的分辨率、焦深和景深以及图像的衬度、电子能量损失谱的采集角度、电子衍射图的角分辨率等等。
防止照明系统中其它的辐照以保护样品等3、电子衍射与x衍射有何异同电子衍射与X射线衍射相比的优点：1.电子衍射能在同一试样上将形貌观察与结构分析结合起来。
2.电子波长短，单晶的电子衍射花样婉如晶体的倒易点阵的一个二维截面在底片上放大投影，从底片上的电子衍射花样可以直观地辨认出一些晶体的结构和有关取向关系，使晶体结构的研究比X射线简单。

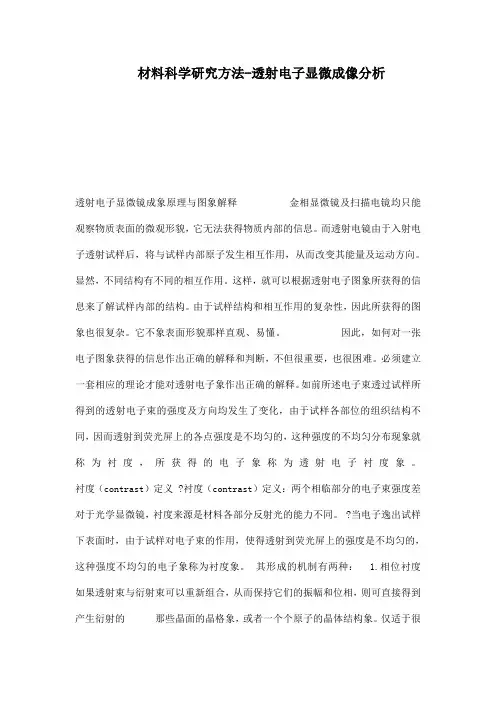

材料科学研究方法-透射电子显微成像分析透射电子显微镜成象原理与图象解释金相显微镜及扫描电镜均只能观察物质表面的微观形貌，它无法获得物质内部的信息。
而透射电镜由于入射电子透射试样后，将与试样内部原子发生相互作用，从而改变其能量及运动方向。
显然，不同结构有不同的相互作用。
这样，就可以根据透射电子图象所获得的信息来了解试样内部的结构。
由于试样结构和相互作用的复杂性，因此所获得的图象也很复杂。
它不象表面形貌那样直观、易懂。
因此，如何对一张电子图象获得的信息作出正确的解释和判断，不但很重要，也很困难。
必须建立一套相应的理论才能对透射电子象作出正确的解释。
如前所述电子束透过试样所得到的透射电子束的强度及方向均发生了变化，由于试样各部位的组织结构不同，因而透射到荧光屏上的各点强度是不均匀的，这种强度的不均匀分布现象就称为衬度，所获得的电子象称为透射电子衬度象。
衬度（contrast）定义 ?衬度（contrast）定义：两个相临部分的电子束强度差对于光学显微镜，衬度来源是材料各部分反射光的能力不同。
?当电子逸出试样下表面时，由于试样对电子束的作用，使得透射到荧光屏上的强度是不均匀的，这种强度不均匀的电子象称为衬度象。
其形成的机制有两种： 1.相位衬度如果透射束与衍射束可以重新组合，从而保持它们的振幅和位相，则可直接得到产生衍射的那些晶面的晶格象，或者一个个原子的晶体结构象。
仅适于很薄的晶体试样≈100? 。
――高分辨像原子序数衬度 2. 振幅衬度振幅衬度是由于入射电子通过试样时，与试样内原子发生相互作用而发生振幅的变化，引起反差。
振幅衬度主要有质厚衬度和衍射衬度两种：①质厚衬度由于试样的质量和厚度不同，各部分对入射电子发生相互作用，产生的吸收与散射程度不同，而使得透射电子束的强度分布不同，形成反差，称为质-厚衬度。
第一节质厚衬度原理透过试样不同部位时，散射和透射强度的比例不同质厚衬度来源于入射电子与试样物质发生相互作用而引起的吸收与散射。
