透射电镜TEM分析

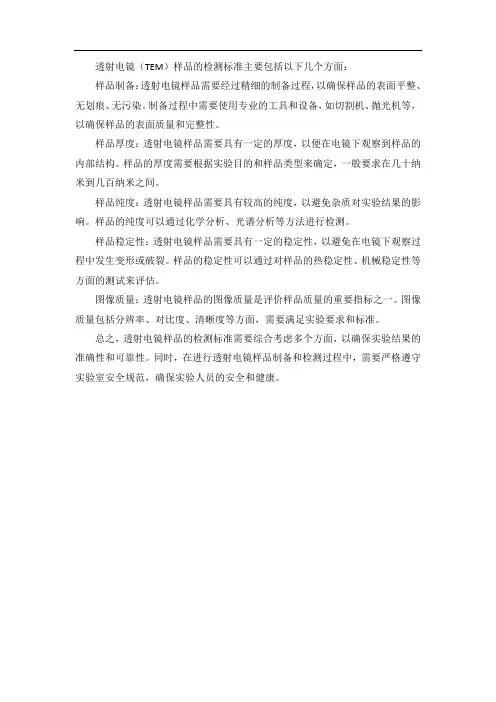

透射电镜（TEM）样品的检测标准主要包括以下几个方面：
样品制备：透射电镜样品需要经过精细的制备过程，以确保样品的表面平整、无划痕、无污染。

制备过程中需要使用专业的工具和设备，如切割机、抛光机等，以确保样品的表面质量和完整性。

样品厚度：透射电镜样品需要具有一定的厚度，以便在电镜下观察到样品的内部结构。

样品的厚度需要根据实验目的和样品类型来确定，一般要求在几十纳米到几百纳米之间。

样品纯度：透射电镜样品需要具有较高的纯度，以避免杂质对实验结果的影响。

样品的纯度可以通过化学分析、光谱分析等方法进行检测。

样品稳定性：透射电镜样品需要具有一定的稳定性，以避免在电镜下观察过程中发生变形或破裂。

样品的稳定性可以通过对样品的热稳定性、机械稳定性等方面的测试来评估。

图像质量：透射电镜样品的图像质量是评价样品质量的重要指标之一。

图像质量包括分辨率、对比度、清晰度等方面，需要满足实验要求和标准。

总之，透射电镜样品的检测标准需要综合考虑多个方面，以确保实验结果的准确性和可靠性。

同时，在进行透射电镜样品制备和检测过程中，需要严格遵守实验室安全规范，确保实验人员的安全和健康。

透射电镜金属检测方法透射电镜（Transmission Electron Microscope，简称TEM）是一种通过电子束照射样品，利用电子的透射来观察和分析材料的显微镜技术。

TEM广泛应用于材料科学、生物学、纳米技术等领域，其高分辨率和高放大倍数使其成为金属检测的重要工具之一。

透射电镜金属检测方法主要基于电子束与金属样品的相互作用。

当电子束通过金属样品时，会与金属中的原子和晶体结构发生作用，产生一系列的物理和化学效应。

通过对这些效应的观察和分析，可以获取金属样品的详细信息，如晶体结构、原子排列、晶体缺陷、晶界等。

在透射电镜金属检测中，最常用的方法是透射电子显微镜（Transmission Electron Microscopy，简称TEM）和扫描透射电子显微镜（Scanning Transmission Electron Microscopy，简称STEM）。

这两种方法都利用了电子束的透射性质，但在观察样品的方式上有所不同。

TEM是通过透射电子显微镜来观察金属样品的微观结构。

在TEM 中，电子束通过样品后，会被透射到投影屏或CCD相机上形成透射电子图像。

通过对透射电子图像的分析，可以得到金属样品的晶体结构、晶体缺陷、原子排列等信息。

此外，TEM还可以进行能谱分析，得到元素分布和化学组成等信息。

STEM是通过扫描透射电子显微镜来观察金属样品的微观结构。

在STEM中，电子束被聚焦成很小的尺寸，然后扫描在样品上，通过测量透射电子的强度和散射电子的能量来获得样品的信息。

STEM 具有高分辨率和成像速度快的优点，适用于观察金属样品的纳米结构和界面。

透射电镜金属检测方法可以通过以下几个方面来实现。

首先，通过调节透射电镜的电子束参数，如加速电压、聚焦、透镜和光阑等，可以控制电子束的特性，从而优化金属样品的成像效果。

其次，通过透射电子显微镜和扫描透射电子显微镜的成像模式，可以观察到金属样品的微观结构和形貌。

TEM透射电镜中的电子衍射及分析TEM透射电镜（Transmission Electron Microscopy）是一种高分辨率的显微镜，它利用电子束穿透样品，并通过电子衍射和显微成像技术来观察样品的内部结构和晶格信息。

本文将通过一个实例来介绍TEM透射电镜中的电子衍射及分析过程。

实例：研究纳米材料的晶格结构研究目标：使用TEM透射电镜研究一种纳米材料的晶格结构，确定其晶格常数和晶体结构。

实验步骤：1.样品制备：首先，需要制备纳米材料的TEM样品。

常见的制备方法包括溅射，化学气相沉积和溶液法等。

在本实验中，我们将使用溶液法制备纳米颗粒样品，并将其沉积在碳膜上。

2.装载样品：将TEM样品加载到TEM透射电镜的样品台上，并进行适当的调整，以使样品位于电子束的路径中。

3.调整TEM参数：调整透射电镜的参数，如电子束的亮度，聚焦和对比度等。

这些参数的调整对于获得良好的电子衍射图像至关重要。

4. 获得电子衍射图：通过调整TEM中的衍射镜，观察和记录电子衍射图。

可以使用选区衍射（Selected Area Diffraction，SAD）模式，在样品上选择一个小区域进行衍射。

电子束通过纳米颗粒样品时，会与晶体的原子排列相互作用，并在相应的探测器上形成衍射斑图。

5.解析电子衍射图：利用电子衍射图分析软件，对获得的电子衍射图进行解析。

通过测量衍射斑的位置和相对强度，可以推断出样品的晶格常数和晶体结构。

6.确定晶格常数：根据衍射斑的位置，使用布拉格方程计算晶格常数。

布拉格方程为：nλ = 2dsin(θ)其中，n是衍射阶数，λ是电子波长，d是晶体平面的间距，θ是入射角。

通过测量不同衍射斑的位置和计算，可以得到晶格常数及其误差范围。

7.确定晶体结构：根据衍射斑的相对强度以及已知的晶格常数，可以利用衍射斑的几何关系推断样品的晶体结构。

常见的晶体结构包括立方晶系、六方晶系等。

8.结果分析：根据实验获得的数据，进行晶格常数和晶体结构的分析和比较。

透射电镜观察孪晶
透射电镜（TEM）是观察孪晶微观结构的重要工具，可以揭示材料的孪晶界、电子衍射模式和高分辨率下的晶体结构。

以下是使用TEM观察孪晶时可能涉及的步骤和分析方法：
1. 孪晶形貌观察：在TEM下可以直接观察到材料中的孪晶界。

孪晶是指两个晶体（或一个晶体的两部分）沿一个公共晶面构成镜面对称的位向关系。

共格孪晶界上的原子为两个晶体所共有，通常在显微镜下呈直线，界面能很低，而相对于孪晶面旋转一角度形成的非共格孪晶界，原子错排较严重，能量相对较高。

2. 电子衍射分析：通过TEM的电子衍射模式可以确定孪晶与基体之间的取向关系。

在衍射花样中，会看到两套单晶斑点的叠加，这两套斑点的相对位向反映了基体和孪晶之间存在的对称取向关系。

3. 高分辨成像：利用TEM的高分辨成像（HRTEM）功能，可以详细观察到孪晶界面的原子排列情况。

高分辨图像可以通过快速傅里叶变换（FFT）来分析，FFT的作用与选区电子衍射（SAED）一致，在HRTEM图中仍保持其孪生关系。

4. 倒易点阵的对称关系：了解正点阵中存在的孪晶关系，在相应的倒易点阵也一定会存在孪晶关系。

这意味着晶体的正、倒点阵互为倒易，如果正点阵中基体和孪晶有同名指数的晶面具有对称关系，相应的倒易矢量之间也有对称关系。

在使用TEM进行孪晶观察时，需要对样品进行精细的制备，以保证足够的透射电子能力和代表性的微观视场。

同时，操作者需要具备一定的TEM操作和分析技能，才能准确获取并解读孪晶的微观结构信息。

透射电镜衍射斑点分析简介透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种通过电子束与样品相互作用，利用透射方式观察样品内部结构的高分辨率显微镜。

TEM的一个重要应用就是利用电子的衍射现象来研究样品的晶体结构。

在TEM中，电子束通过样品时会与样品中的原子相互作用，形成衍射斑点（diffraction spots）。

衍射斑点的分析可以提供许多有关样品结构的信息，包括晶格常数、晶体对称性、晶体缺陷等。

在本文中，我们将介绍透射电子显微镜衍射斑点的分析方法，包括数据采集、图像处理和衍射斑点解析。

数据采集在TEM中进行衍射斑点分析之前，首先需要采集衍射图像。

具体的数据采集方法可以根据样品和仪器的特性进行调整，但通常的步骤如下：1.确保样品准备充分，如将样品制成薄片，使电子束能够透过样品而不发生重叠散射。

2.调整TEM仪器的参数，如对准电子束、选择合适的放大倍数和调整聚焦等。

3.选择合适的衍射模式，如选区电子衍射（Selected Area ElectronDiffraction，SAED）模式或更广的场发射电子衍射（Convergent BeamElectron Diffraction，CBED）模式。

4.通过调整TEM的光学系统，将衍射斑点聚焦到相机上，并进行曝光，采集图像数据。

图像处理获得衍射图像后，接下来需要进行图像处理，以便更好地观察和分析衍射斑点。

图像处理的主要步骤包括：1.图像校正：根据TEM仪器的参数，进行图像校正，消除畸变和噪声。

2.区域选择：根据需要分析的衍射斑点和背景，选择感兴趣的区域，并进行裁剪和缩放。

3.对比度增强：通过调整图像的亮度和对比度，增强衍射斑点的清晰度。

4.噪声去除：使用滤波算法去除图像中的噪声，以便更好地观察衍射斑点。

图像处理的目的是提取出清晰、准确的衍射斑点图像，为后续的分析提供更好的数据基础。

衍射斑点解析通过合适的图像处理，可以得到清晰的衍射斑点图像。

TEM透射电镜中的电子衍射及分析实例TEM（透射电子显微镜）是一种利用电子束来研究物质结构的仪器。

它通过透射电子的衍射来获得高分辨率的图像，可以观察到物质的晶体结构、晶格缺陷、成分分布等信息。

下面将介绍几个常见的TEM电子衍射及分析实例。

1.晶体结构分析：TEM电子衍射可以用于确定物质的晶体结构。

例如，我们可以用TEM观察纳米颗粒的晶体结构，通过衍射斑图的形状和位置可以确定晶体的点群、空间群以及晶胞参数。

这对于研究纳米颗粒的生长机制、性能优化等具有重要意义。

2.晶格缺陷分析：晶格缺陷对材料的性质具有重要影响。

TEM电子衍射可以用于观察晶格缺陷并进行分析。

例如，通过对衍射斑图的解析，可以确定晶格缺陷的类型（例如位错、晶格错配等）、位置以及密度。

这对于研究材料的力学性能、电学性能等具有重要意义。

3.单晶取向分析：TEM电子衍射可以用于确定单晶的晶面取向。

通过选取合适的照射条件（如照射角度、光斑尺寸等），观察到的衍射斑图可以得到晶面的取向信息。

这对于材料的晶面取向控制、物理性质优化等具有重要意义。

4.晶体成分分析：TEM电子衍射可以用于确定材料的成分。

通过观察材料的纹理和衍射斑图的位置等信息，可以获得材料的成分分布。

例如，TEM电子能谱（EDS）结合电子衍射可以同时确定材料的晶体结构和成分，对于研究复杂多相体系具有重要意义。

5.界面结构研究：TEM电子衍射可以用于研究材料的界面结构。

通过选择合适的照射条件，观察到的衍射斑图可以提供界面的结构和晶面取向信息。

这对于研究界面的稳定性、反应动力学等具有重要意义。

总之，TEM电子衍射是一种非常重要的材料分析技术，它可以提供关于晶体结构、晶格缺陷、成分分布、晶面取向和界面结构等信息。

通过对衍射斑图的定性和定量分析，我们可以深入了解材料的性质和行为，为材料设计和性能优化提供指导。

这些实例只是TEM电子衍射应用的一部分，随着技术的发展，相信将会有更多更广泛的应用出现。

失效分析常用工具介绍透射电镜（TEM）TEM一般被使用来分析样品形貌（morhology），金相结构（crystallographic structure）和样品成分分析。

TEM比SEM系统能提供更高的空间分辨率，能达到纳米级的分辨率，通常使用能量为60-350keV的电子束。

与TEM需要激发二次电子或者从样品表面发射的电子束不同，TEM收集那些穿透样品的电子。

与SEM一样，TEM使用一个电子枪来产生一次电子束，通过透镜和光圈聚焦之后变为更细小的电子束。

然后用这种电子束轰击样品，有一部分电子能穿透样品表面，并被位于样品之下的探测器收集起来形成影像。

对于晶体材料，样品会引起入射电子束的衍射，会产生局部diffraction intensity variations，并能够在影像上非常清晰的显现出来。

对于无定形材料，电子在穿透这些物理和化学性质都不同的材料时，所发生的电子散射情况是不相同的，这就能形成一定的对比在影像观察到。

对于TEM分析来说最为关键的一步就是制样。

样品制作的好坏直接关系到TEM能否有效的进行观察和分析，因此，在制样方面多加努力对于分析者来说也是相当必要的工作。

扫描声学显微镜集成电路封装的可靠性在许多方面要取决于它们的机械完整性.由于不良键合、孔隙、微裂痕或层间剥离而造成的结构缺陷可能不会给电性能特性带来明显的影响,但却可能造成早期失效.C模式扫描声学显微镜(C—SAM)是进行IC封装非破坏性失效分析的极佳工具,可为关键的封装缺陷提供一个快速、全面的成象.并能确定这些缺陷在封装内的三维方位.这一C—SAM系统已经在美国马里兰州大学用于气密性(陶瓷)及非气密性(塑料)IC封装的可靠性试验。

它在塑料封装常见的生产缺陷如:封装龟裂、叶片移位、外来杂质、多孔性、钝化层龟裂、层间剥离、切断和断裂等方面表现出字串1俄歇电子（Auger Analysis ）是一种针对样品表面进行分析的失效分析技术。
