施工图识读试卷及答案培训课件

附件一：全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 。

A ．○1~○10轴立面B ．○10~○1轴立面C ．○A ~○D 轴立面D．○D~○A轴立面 2.本工程勒脚做法是 。

A ．文化石贴面 B ．面砖贴面 C ．花岗岩贴面 D ．未注明 3.本工程的外窗为 。

A ．铝合金窗 B ．塑钢窗 C ．钢窗 D ．未说明 4.本工程的墙体保温材料为 。

A ．聚苯板 B ．聚合物砂浆Ⅱ型 C ．玻璃棉 D ．岩棉 5.雨篷构造做法中采用 防水。

A ．卷材 B ．涂膜 C ．防水砂浆 D ．细石防水混凝土 6.本工程墙体厚度有 mm 。

A ．100、300 B ．200、300 C ．240、300 D ．300 7.本工程屋面排水方式采用 。

A ．内檐沟 B ．外檐沟 C ．内外檐沟均有 D ．自由落水 8.四层平面图中共有 种类型的门。

A ．2 B ．3 C ．4 D ．6 9. 下列关于轴线设置的说法不正确的是 。

A ．拉丁字母的I 、O 、Z 不得用作轴线编号B ．当字母数量不够时可增用双子母加数字注脚C ．1号轴线之前的附加轴线的分母应以01表示D ．通用详图中的定位轴线应注写轴线编号10. 图中所绘的M-2的开启方向为 。

A ．单扇内开B ．双扇内开C ．单扇外开D ．双扇外开11. 本工程卫生间采用 防水。

A ．防水涂料两道B ．卷材C ．防水砂浆D ．卷材和防水砂浆12. 本工程基础垫层厚度为 mm 。

A ．100B ．120C ．180D ．未注明13.1#楼梯第2跑梯段水平投影长度为 mm 。

A ．2800B ．1600C ．4480D ．165014.1#楼梯第1跑梯段步数为。

学院2010— 2011学年度第一学期期末考核试卷5、要了解建筑物的平面位置的定位坐标，应阅读（）A.建筑平面图 B .建筑立面图C.首页图 D .总平面图1、指北针一般画在总平面图中及首层建筑平面图上。

2、钢筋的标注2①12中的2表示钢筋的编号。

3、六层的建筑物必须绘制6个“建筑平面图”。

4、建筑物的室内外高差只能在建筑剖面图中才能读出。

1、形体二面投影竺等”关系为、、。

2、图样的尺寸标注由、、、组成。

3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以________ 为单位。

4、总平面图中新建建筑物用线表示。

5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、__________ 施工图。

6、结构施工图中结构构件代号：梁、板、柱、构造柱。

7、建筑立面图施工中主要用于装饰施工。

8、楼梯详图包括、和节点详图。

5、结构施工图中框架梁的代号是KL1、A.2、A.3、A.4、二、选择题（每题2分，共10分, 小题不得分）卜面所述不是立面图命名法的是（）朝向 B. 主出入口 C. 楼梯所在位置错选、D.基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过基础平面图 B. 基础剖面图 C.楼板配筋图中底层钢筋弯钩应（向上向右 B .向上向左C建筑剖面图上，楼梯中间平台面应注明（A.建筑标高和相对标高C.建筑标高和绝对标高多选、漏选的，该轴线基础详图 D. 总平面图B.结构标高和相对标高D. 结构标高和绝对标高反映出来。

1、夯实土壤四、画出相应图例及根据材料图例写出材料名称、补画第三面投影（1-6小题每小题3分，第7小题12分，共30分）2、钢筋混凝土考核课程：建筑识图考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：A、判断题（每题2分，共10分）、填空题（每空1分，共20分）线得分阅卷人五、识图题（30分）7、根据形体两面投影，作出第三面投影图。

第7小题12分，共30分)参考答案及评分标准考核课程：〈〈建筑识图》考试类型：理论考试考试方式：闭卷学生所在院系：年级：级试卷：_A_一. 判断题(2*5 = 10)1. 对2,错3.错4,错5.对二. 选择题(2*5 = 10)1. C2. C3.B4.A5.D三. 填空题(每空1分，共20分)1、长对正高平齐宽相等(注意三等关系)五、识图题：(30分) 1、写出下图识读内容(15分)(1) 该图为底层平面图，比例是1: 100;(2) 房屋平面形状为矩形，大小为5.8米X 7.7米；(3) 房屋外墙厚度为370mm内墙厚度为240mm(4) 外墙共有3种窗，C1, C2, C&其中C1窗洞口宽度为2100mm C2窗洞口宽度为1500mm C3窗洞口宽度为1200mm门连窗1种，宽度为2100。

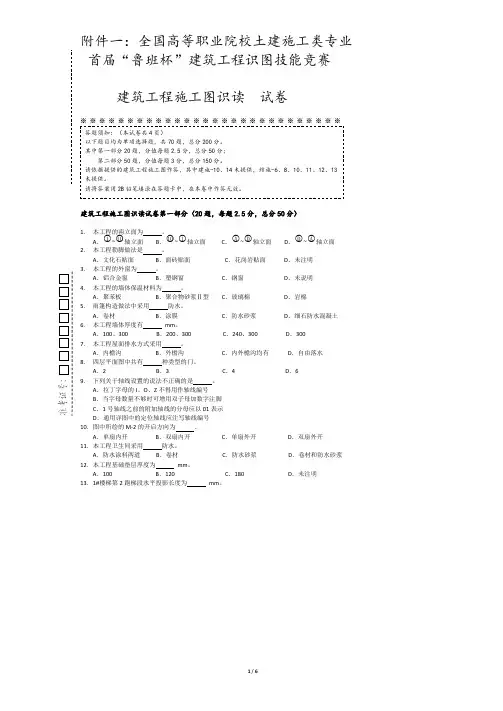

附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读试卷※※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※答题须知：（本试卷共 4 页）以下题目均为单项选择题，共70 题，总分200 分。

其中第一部分20 题，分值每题分，总分 50 分；第二部分50 题，分值每题 3 分，总分150 分。

请依据提供的建筑工程施工图作答，其中建施-10、 14 未提供，结施 -6、 8、 10、 11、 12、 13 未提供。

请将答案用 2B 铅笔填涂在答题卡中，在本卷中作答无效。

建筑工程施工图识读试卷第一部分（20 题，每题分，总分50 分）1. 本工程的南立面为B。

A．○1 ~○10轴立面B．○10 ~○1 轴立面C．○A ~○D 轴立面D．○D~○A 轴立面2. 本工程勒脚做法是 C 。

A．文化石贴面B．面砖贴面C．花岗岩贴面D．未注明3. 本工程的外窗为 B 。

A．铝合金窗B．塑钢窗C．钢窗D．未说明4. 本工程的墙体保温材料为 B 。

A．聚苯板B．聚合物砂浆Ⅱ型C．玻璃棉D．岩棉5. 雨篷构造做法中采用 C 防水。

A．卷材B．涂膜C．防水砂浆D．细石防水混凝土6. 本工程墙体厚度有 B mm 。

A． 100、 300 B． 200、300 C． 240、300 D． 3007. 本工程屋面排水方式采用。

A．内檐沟B．外檐沟C．内外檐沟均有D．自由落水8. 四层平面图中共有 B 种类型的门。

A． 2 B． 3 C．4 D． 69. 下列关于轴线设置的说法不正确的是 D 。

A．拉丁字母的 I、O、 Z 不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C． 1 号轴线之前的附加轴线的分母应以01 表示D．通用详图中的定位轴线应注写轴线编号10. 图中所绘的 M-2 的开启方向为 D 。

A．单扇内开B．双扇内开C．单扇外开D．双扇外开11. 本工程卫生间采用 D 防水。

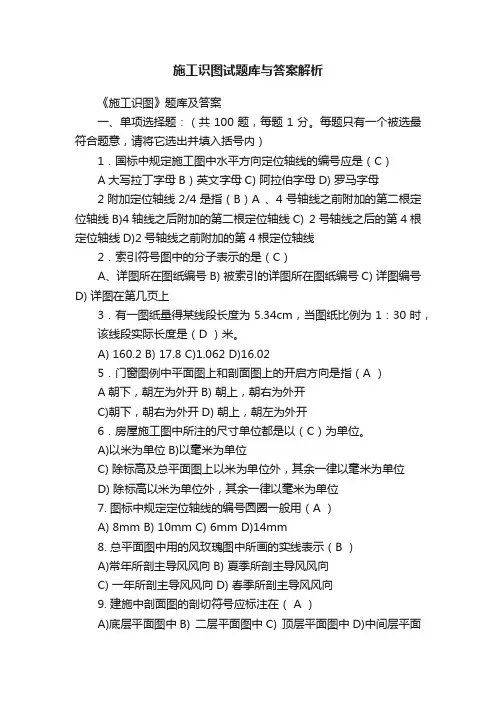

施工识图试题库与答案解析《施工识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（C）A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（B）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（C）A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（D ）米。

A) 160.2 B) 17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（A ）A朝下，朝左为外开B) 朝上，朝右为外开C)朝下，朝右为外开D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（C）为单位。

A)以米为单位B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（A ）A) 8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（B ）A)常年所剖主导风风向B) 夏季所剖主导风风向C) 一年所剖主导风风向D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（ A ）A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（C ）A)都以室内首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（ B ）A)一个梯段的步级数B) 该层至上一层共有的步级数C) 该层至顶层的步级数D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（ A ）A)纵墙B) 横墙C) 山墙D) 内墙13. 施工图中标注的相对标高零点±0.000是指（ C ）A)青岛附近黄海平均海平面B) 建筑物室外地坪C) 该建筑物室内首层地面D) 建筑物室外平台14. 计算室内使用面积的依据是（ C ）A)轴线到轴线间尺寸B) 墙外皮到墙外皮C) 墙内皮到墙内皮D) 开间乘以进深15. 建筑物的层高是指（ A ）A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（ C ）A)墙的中心线B) 墙的对称中心线C) 不一定在墙的中心线上D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（C ）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（ B ）A)地梁B) 吊车梁C) 大梁D)吊梁19. 楼梯的踏步数与踏面数的关系是（ B ）A)踏步数= 踏面数B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（C ）A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（A ）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（C ）A)踏步数B) 步级数C) 踏面数D)踏面宽23. 建筑平面图的形成是（ A ）A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指(C )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（C）层A)一层B) 二层C) 三层D) 四层26. 施工图中总平面图常用的比例为（ C ）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（A ）A)西立面图B) 东立面图C) 南立面图D) 北立面图28. 施工图中的比例表示是指（ C ）A)图线：线型B) 实物：图形C) 图形：D) 图形：线型29. 楼梯详图的图纸包括（ A ）A)平、剖面图、详图B) 平、剖面图C) 平、立面图、详图D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（ C ）A)钢筋的内皮至构件表面B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（B ）的垂直距离A)室内地坪到基础底部B) 室外地坪到基础底部C) 室外地坪到垫层底面D) ±0.000到垫层表面32. 结施中@ 是钢筋的间距代号，其含义是（A ）A)钢筋相等中心距离B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（C ）A)向下或向右B) 向下或向右C) 向上或向左D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（ C ）A)内皮尺寸B) 中-中C) 外皮尺寸D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（C ）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”, 其中的“b”表示（C ）A)板的代号B) 钢筋级别代号C) 冷拔低碳钢丝D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（C ）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（ C ）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（ C ）A)板宽B) 板高C) 板跨D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（B）A)剖切位置线一侧B) 引出线一C) 两侧都可以D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（ B ）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（B ）A)-0.020 B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（ B ）A)负号B) 扁钢、钢板代号C) 减号D) 数量44. 钢筋在构件中按其作用不同可分为（ B ）种类A)4种B) 5种C) 6种D) 3种45. 在结构平面布置图中KB30—092表示板宽为（ B ）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（ C ）种A)二种B) 三种C) 四种D) 五种47. 预应力钢筋混凝土是指（ B ）A)对钢筋预加压力B) 对混凝土预加压力C) 对混凝土预加拉力D) 对构件预加拉力48. 建筑平面图的常用比例为（ D ）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（A）A)由总体到局部B) 由局部到总体C) 由详图到总图D) 有设备到建筑50.图纸上尺寸线应采用（ B ）A)粗实线B) 细实线C) 点划线D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（C ）种。

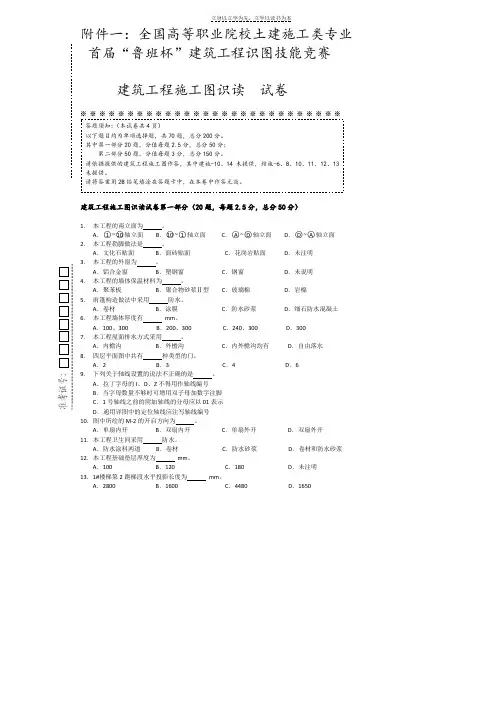

附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1.本工程的南立面为 。

A ．~轴立面 B ．~轴立面 C ．~轴立面 D ．~轴立面○1○10○10○1○A ○D ○D ○A 2.本工程勒脚做法是 。

A ．文化石贴面B ．面砖贴面 C ．花岗岩贴面 D ．未注明3.本工程的外窗为 。

A ．铝合金窗 B ．塑钢窗 C ．钢窗 D ．未说明4.本工程的墙体保温材料为 。

A ．聚苯板 B ．聚合物砂浆Ⅱ型 C ．玻璃棉 D ．岩棉5.雨篷构造做法中采用 防水。

A ．卷材 B ．涂膜 C ．防水砂浆 D ．细石防水混凝土6.本工程墙体厚度有 mm 。

A ．100、300 B ．200、300 C ．240、300 D ．3007.本工程屋面排水方式采用 。

A ．内檐沟 B ．外檐沟 C ．内外檐沟均有 D ．自由落水8.四层平面图中共有 种类型的门。

A ．2 B ．3 C ．4 D ．69.下列关于轴线设置的说法不正确的是 。

A ．拉丁字母的I 、O 、Z 不得用作轴线编号B ．当字母数量不够时可增用双子母加数字注脚C ．1号轴线之前的附加轴线的分母应以01表示D ．通用详图中的定位轴线应注写轴线编号10.图中所绘的M-2的开启方向为 。

A ．单扇内开B ．双扇内开C ．单扇外开D ．双扇外开11.本工程卫生间采用 防水。

A ．防水涂料两道B ．卷材C ．防水砂浆D ．卷材和防水砂浆12.本工程基础垫层厚度为 mm 。

A ．100B ．120C ．180D ．未注明13.1#楼梯第2跑梯段水平投影长度为 mm。

A ．2800B ．1600C ．4480D ．165014.1#楼梯第1跑梯段步数为 。

1.建筑工程施工图有什么作用? 包括哪些内容?建筑工程施工图是按建筑设计要求绘制的，用以指导施工的图纸，是建造房屋的依据。

包括：建筑施工图（简称建施）、结构施工图（简称结施）及设备施工图（简称设施）。

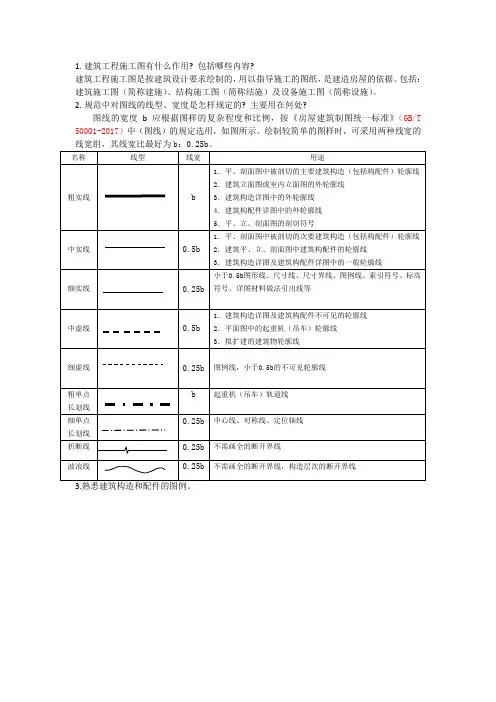

2.规范中对图线的线型、宽度是怎样规定的? 主要用在何处?图线的宽度b应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（GB/T 50001-2017）中（图线）的规定选用，如图所示。

绘制较简单的图样时，可采用两种线宽的4．索引符号和详图符号是如何规定的? 试举例说明如何使用。

索引符号如下图所示，是用细实线画出来的，圆的直径为10mm。

当索引出的详图与被索引的图在同一张图纸内时，在上半圆中用阿拉伯数字注出该详图的编号，在下半圆中间画一段水平细实线；当索引出的详图与被索引的图不在同一张图纸内时，在下半圆中用阿拉伯数字注出该详图所在图纸的编号。

当索引出的详图采用标准图时，在圆的水平直径延长线上加注标准图册编号。

详图符号是用粗实线画出来的，圆的直径为14mm。

当圆内只用阿拉伯数字注明详图的编号时，说明该详图与被索引图样在同一张图纸内；若详图与被索引的图样不在同一张图纸内，可用细实线在详图符号内画一水平直径，在上半圆内注明详图编号，在下半圆中注明被索引图样的图纸号。

5．定位轴线用什么图线表示? 如何编写轴线编号?定位轴线用细点画线表示，末端画细实线圆，圆的直径为8mm，圆心应在定位轴线的延长线上或延长线的折线上，并在圆内注明编号。

水平方向编号采用阿拉伯数字从左至右顺序编写；竖向编号应用大写拉丁字母从下至上顺序编写。

拉丁字母中的I、O、Z不得用为轴线编号，以免与数字0、1、2混淆。

如字母数量不够使用，可增用比字母或单字母加数字注脚，如AA、BB、......YY或A1、B1、 (1)6．标高的符号是如何规定的?标高有绝对标高和相对标高两种。

标高用来表示建筑物各部位的高度。

标高符号为“，”用细实线画出，短横线是需注高度的界线，长横线之上或之下注出标高数字，例如，。

附件一：全国高等职业院校土建施工类专业 首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 B 。

A ．○1~○10轴立面B ．○10~○1轴立面C ．○A~○D 轴立面D ．○D~○A 轴立面 2. 本工程勒脚做法是 C 。

A ．文化石贴面B ．面砖贴面C ．花岗岩贴面D ．未注明3. 本工程的外窗为 B 。

A ．铝合金窗B ．塑钢窗C ．钢窗D ．未说明4. 本工程的墙体保温材料为 B 。

A ．聚苯板B ．聚合物砂浆Ⅱ型C ．玻璃棉D ．岩棉 5. 雨篷构造做法中采用 C 防水。

A ．卷材B ．涂膜C ．防水砂浆D ．细石防水混凝土6.本工程墙体厚度有 B mm。

A．100、300 B．200、300 C．240、300 D．3007.本工程屋面排水方式采用。

A．檐沟B．外檐沟C．外檐沟均有D．自由落水8.四层平面图中共有 B 种类型的门。

A．2 B．3 C．4 D．69.下列关于轴线设置的说法不正确的是 D 。

A．拉丁字母的I、O、Z不得用作轴线编号B．当字母数量不够时可增用双子母加数字注脚C．1号轴线之前的附加轴线的分母应以01表示D．通用详图中的定位轴线应注写轴线编号10.图中所绘的M-2的开启方向为 D 。

A．单扇开B．双扇开C．单扇外开D．双扇外开11.本工程卫生间采用 D 防水。

A．防水涂料两道B．卷材C．防水砂浆D．卷材和防水砂浆12.本工程基础垫层厚度为 A mm。

A．100 B．120 C．180 D．未注明13.1#楼梯第2跑梯段水平投影长度为 A mm。

A．2800 B．1600 C．4480 D．165014.1#楼梯第1跑梯段步数为D 。

A．11 B．15 C．16 D．1715.2#楼梯梯井宽度为 C mm。

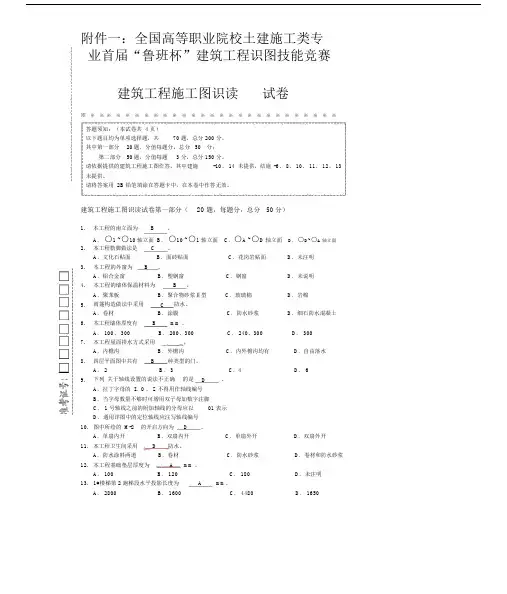

建筑工程施工图识读考试————————————————————————————————作者：————————————————————————————————日期：2附件一：全国高等职业院校土建施工类专业首届“鲁班杯”建筑工程识图技能竞赛建筑工程施工图识读 试卷※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）1. 本工程的南立面为 B 。

A ．○1~○10轴立面B ．○10~○1轴立面 C ．○A ~○D 轴立面 D ．○D ~○A 轴立面 2.本工程勒脚做法是 C 。

A ．文化石贴面 B ．面砖贴面 C ．花岗岩贴面 D ．未注明 3.本工程的外窗为 B 。

A ．铝合金窗 B ．塑钢窗 C ．钢窗 D ．未说明 4.本工程的墙体保温材料为 B 。

A ．聚苯板 B ．聚合物砂浆Ⅱ型 C ．玻璃棉 D ．岩棉 5.雨篷构造做法中采用 C 防水。

A ．卷材 B ．涂膜 C ．防水砂浆 D ．细石防水混凝土 6.本工程墙体厚度有 B mm 。

A ．100、300 B ．200、300 C ．240、300 D ．300 7.本工程屋面排水方式采用 。

A ．内檐沟 B ．外檐沟 C ．内外檐沟均有 D ．自由落水 8.四层平面图中共有 B 种类型的门。

A ．2 B ．3 C ．4 D ．6 9. 下列关于轴线设置的说法不正确的是 D 。

A ．拉丁字母的I 、O 、Z 不得用作轴线编号B ．当字母数量不够时可增用双子母加数字注脚C ．1号轴线之前的附加轴线的分母应以01表示D ．通用详图中的定位轴线应注写轴线编号10. 图中所绘的M-2的开启方向为 D 。

A ．单扇内开B ．双扇内开C ．单扇外开D ．双扇外开11. 本工程卫生间采用 D 防水。

A ．防水涂料两道B ．卷材C ．防水砂浆D ．卷材和防水砂浆12. 本工程基础垫层厚度为 A mm 。
