第＋三章悬索桥施工第一节概述悬索桥施工主要有：锚碇、塔、主缆和加劲梁的制作和安装。
本节先就其施工情况作一介绍。
一、锚碇与塔的施工1。
锚碇锚碇是主缆锚固装置的总称，由砼锚块(含钢筋)及支架、锚杆、鞍座（散索鞍）等组成。
主缆由空中成束的形式进入锚碇，要经过一系列转向、展开、锚固的构件，这些我们将在第二节详细叙述。
本节只介绍锚块及其基础.锚块的形式可分为重力式(图13—1a)）和隧道式(图13-1b)）。
若锚碇处有坚实岩层靠近地表，修建隧道锚(或称岩洞式锚）有可能比较经济。
美国华盛顿桥新择西岸锚碇是隧道式，其砼用量22200m3，较之于纽约岸锚碇所用砼及花岗岩镶面工程量107000m3，仅为其21%.但隧道锚有传力机理不明确的缺点,美国金门大桥原设计两端部都用隧道锚，但考虑到隧道锚块砼将力传给周围基岩机理不明确，总工程师乃改变决定，全部采用重力式锚碇。
有坚实基岩层靠近地表也可以采用重力式锚,让锚块嵌入基岩，使位于锚块前的基岩凭借承压来抵抗主缆的水平力.例如我国1995年建成的汕头海湾大桥，就是利用两岸山体岩层，设计为重力前锚式锚块(锚块兜住石质山头,抵抗主缆拉力)。
巨大的主缆拉力通过锚杆、后锚梁、锚块砼，均匀传递给基岩（图13-2）。
虎门大桥的东锚碇也为山后重力式描。
若坚实基岩位于桥面之下深度不过30~50m，可修建直接坐落在基岩上的锚块。
若坚实持力层埋深更大，而设计意图是使荷载完全传至该持力层，则必须设置沉井、沉箱、大直径桩(含斜桩)等深基础.这样的锚碇造价当然是比较昂贵的。
虎门大桥的西锚碇基础原设计为沉井加桩基方案,后经细探，发现基岩严重不平，沉井施工将会遇到很大困难，进改为地下连续墙方案。
如果将地基在荷载之下的各种变形予以充分考虑，也可以采用浅基础，例如美国1964年建成的维拉扎诺桥（370.33m＋1298。
45m＋370。
33m）和英国1970年建成的小贝耳特桥（240m+600m＋240m）设扩大浅基础.2.塔大跨度悬索桥的索塔在50年代以前几乎都是采用钢塔,其主要优点是：施工速度快、质量容易保证、抗震性能好.直到l959年，法国建成主跨608m的其坦卡维尔悬索桥，开始采用砼塔。
悬索桥是一种以悬挂在主缆上的悬挂索为主要构件的桥梁，其独特的结构和设计使得其具有更高的跨度和承载能力。
以下是一份悬索桥手册，包括悬索桥的基本概念、结构特点、施工流程和维护保养等方面。
1. 基本概念悬索桥是一种以悬挂在主缆上的悬挂索为主要构件的桥梁，悬挂索负责承受桥面荷载，并将荷载传递给主缆，再由主缆传递到桥墩或锚墩上，从而实现桥梁的支撑和承载。
2. 结构特点悬索桥具有以下结构特点：-悬挂索：悬挂索是悬索桥最重要的构件，其长度约为桥面长度的一半或三分之二。
悬挂索通过加劲肋与桥面连接，负责承受桥面荷载，并将荷载传递给主缆。
-主缆：主缆是悬索桥的主要支撑结构，由多根钢缆或钢索组成。
主缆通过锚固在两端的桥墩或锚墩上，将荷载传递到地基。
-锚固系统：锚固系统是将主缆牢固地连接到桥墩或锚墩上的结构体系。
锚固系统需要具备足够的强度和可靠性，以保证主缆在荷载作用下不会发生滑移或断裂。
-桥面：悬索桥的桥面一般为钢结构或混凝土结构，负责承受行车荷载并平稳地传递给悬挂索。
-塔柱：塔柱是悬索桥中起支撑和衔接作用的重要构件，通常由钢筋混凝土或钢结构建成。
3. 施工流程悬索桥的施工流程一般包括以下步骤：-前期准备：包括选址、勘测、设计、审批等工作。
-基础施工：主要包括桥墩或锚墩的施工，包括桩基开挖、模板安装、混凝土浇筑等。
-主缆构造：主缆是悬索桥的核心结构之一，其施工需要精密的计算和组织。
主缆一般采用预应力混凝土或钢缆构造，施工过程中需要注意材料的选择、钢缆的张拉、预应力控制等问题。
-悬挂索构造：悬挂索是悬索桥的主要承载结构，其构造需要根据设计要求和实际情况进行精密计算和组织。
悬挂索一般由钢缆或钢索构成，需要进行精密的张拉和定位。
-桥面施工：桥面的施工一般采用钢结构或混凝土结构，包括桥面板、加劲肋以及道路铺装等。
4. 维护保养悬索桥的维护保养需要注意以下几个方面：-定期检查：定期对悬挂索、主缆、桥墩等结构进行检查，及时发现并处理可能存在的问题。
悬索桥施工方案及技术措施1. 概述本文档旨在提供一份悬索桥施工方案及技术措施。
悬索桥是一种采用悬挂索连接两侧桥墩的桥梁，其特点是设计精巧、结构稳定。
本文将介绍悬索桥施工的步骤、注意事项以及施工过程中需要采取的技术措施。
2. 施工步骤2.1 桥墩基础施工首先，进行桥墩的基础施工。
这包括选择合适的桥墩基础类型、进行地质勘察、进行基础设计和施工准备。
在施工过程中，需要确保桥墩基础的稳定性和承载能力。
2.2 悬索索道施工在桥墩基础施工完成后，进行悬索索道的施工。
这包括悬索的制作、吊装和安装。
悬索的制作需要符合设计要求，保证质量和强度。
吊装过程需要注意合理安排吊装设备、控制施工速度以及保证安全性。
安装过程中，需要使用合适的连接件将悬索固定在桥墩上。
2.3 桥梁主体结构施工在悬索索道施工完成后，进行桥梁主体结构的施工。
这包括桥面板、主梁和桥塔的施工。
桥面板的施工需要注意材料选择和施工质量控制。
主梁的制作和安装需要保证尺寸和强度的准确性。
桥塔的施工需要采取合理的施工方法，保证桥塔的垂直度和稳定性。
2.4 系泊系统施工最后，进行系泊系统的施工。
系泊系统是悬索桥的关键部分，用于保持悬索的稳定。
在施工过程中，需要保证系泊系统的设计和制作符合要求。
安装过程中，要注意系泊索的张力、固定点的选择以及连接件的质量。
3. 施工注意事项在悬索桥的施工过程中，需要注意以下事项：- 安全第一：施工过程中要严格遵守安全规范，配备必要的安全设备，确保工人的安全。
- 质量控制：对于每个施工阶段，要进行严格的质量检查和控制，确保施工质量符合要求。
- 环境保护：在施工过程中，要采取措施减少环境污染，合理处理废弃物。
- 施工进度控制：要制定合理的施工计划，控制施工进度，确保按时完成工程。
4. 技术措施在悬索桥施工过程中，需要采取以下技术措施来确保施工的顺利进行：- 悬索索道制作时，采用合适的工艺和设备，确保悬索质量，并在吊装和安装过程中控制施工速度。
悬索桥施工要点及注意事项1、总体施工流程根据本桥结构及现场条件，采用缆载吊机施工。
主要施工流程如下：（1）试桩，确定桩基施工方案，制定岩溶注浆、填实等预案。
（2）锚碇开挖支护施工、桥塔及引桥下部结构施工，预制砼桥面板。
南岸码头需部分先拆除。
桥塔承台施工尽量避开汛期。
主塔爬模施工。
预制砼桥面板存放期≥5个月。
（3）先导索牵引过江，猫道施工。
（4）主缆索股安装及主缆线形设定。
（5）安装索夹、吊杆。
（6）通过跨缆吊机由跨中往两边对称吊装钢梁并临时连接，待全部钢梁吊装就位、调整线形后焊接连接。
（7）吊装预制砼桥面板，穿砼桥面板纵向预应力钢束，根据砼桥面板安装要求，浇注后浇带并分段分批张拉桥面板钢束，直至全部张拉完毕后，采用真空压浆。
（8）施工桥面系及附属工程。
（9）主缆防腐涂装。
2、锚碇施工锚碇施工工艺要求及质量检验标准应符合应符合《公路桥涵施工技术规范》（JTG/TF50-2011）、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）及各相关规范标准的要求。
对各主要工艺应制定详细的施工细则，并征得监理工程师同意后再进行施工作业。
（1）基坑施工基坑施工具体要求详见基坑施工图设计说明。
本节需要强调的是：基底设计标高以上2m范围内，禁止采用爆破开挖，以确保基岩完整性；基底岩面应留0.5m厚基岩到浇筑混凝土垫层前突击开挖，应保证基底为干施工，严禁基底泡水，以保证基岩承载力。
（2）预埋钢筋和预埋件1）锚体施工时预埋钢筋和预埋件较多，施工时应认真通读全图，切勿遗漏。
锚体各部分。
分阶段施工时，应注意各部相关钢筋的预埋。
如锚块施工时，应注意前锚室、引桥桥墩钢筋；前锚室底座施工时注意侧墙、前墙钢筋预埋；前锚室各板施工时应注意后施工各板钢筋的预埋等。
2）锚块施工时，应注意锚固系统定位支架安装精度和刚度，保证预应力管道、前后锚面锚垫板的精确定位。
3）支座、检修通道、除湿设备、照明设施等的预埋件均需按图预埋。
（3）锚固系统制造与安装1）拉杆、连结器、螺母、垫圈均是锚固系统的关键部件，必须加强质量管理，严格进行检查，每一个部件均需进行编号，要求100％超声波探伤和30％射线探伤，II级合格，表面应作磁粉探伤，并建立部件档案。
悬索桥重点关键和难点分项工程的应对措施2023-10-27contents •悬索桥概述•重点关键分项工程•难点分项工程•应对措施•工程实例•总结与展望目录01悬索桥概述悬索桥的定义悬索桥是一种大跨度桥梁，以悬挂在两个高塔上的主缆为主要承重结构，利用主缆的拉力来承受荷载。
悬索桥的特点悬索桥具有跨度大、自重轻、承载能力强、结构简单、造型美观等特点，是现代桥梁工程中重要的结构形式之一。
悬索桥的定义与特点悬索桥的历史悬索桥起源于古代，早在公元前14世纪，古埃及人就开始建造悬索桥，此后逐渐在全世界得到发展。
悬索桥的发展随着材料科学和施工技术的进步，悬索桥得到了不断的发展和完善。
现代悬索桥在跨度、承载能力、施工难度等方面都有了显著的提升。
悬索桥的历史与发展悬索桥具有跨度大、自重轻、承载能力强、结构简单、造型美观等优点，适合用于跨越深谷、大江大河等复杂地形条件。
优点悬索桥的缺点包括施工难度大、对材料要求高、抗风能力相对较弱等。
在建造过程中需要解决的关键技术和问题包括高塔的稳定性、主缆的制造和安装、吊装等。
缺点悬索桥的优缺点02重点关键分项工程总结词主缆是悬索桥的主要受力构件，直接影响到桥梁的整体性能和安全。
详细描述主缆由多股钢丝组成，施工过程中需要确保钢丝的强度和韧性，同时要防止钢丝的锈蚀和磨损。
为了确保主缆的稳定性，需要精确计算主缆的长度和垂度，并采取有效的架设和固定措施。
总结词吊索是连接主缆和钢箱梁的关键构件，其性能直接影响到桥梁的承载能力和稳定性。
详细描述吊索工程需要选择高强度、低松弛、抗疲劳的钢丝，并采用专业的加工和安装方法，确保其精度和稳定性。
同时，吊索的长度和跨度也需要精确计算和调整，以适应不同的施工环境和桥梁结构。
钢箱梁是悬索桥的主要承载构件，其质量和稳定性对桥梁的性能和安全至关重要。
详细描述钢箱梁工程需要采用高强度、高质量的钢材，并进行精确的加工和焊接。
在安装过程中，需要采取有效的支撑和固定措施，确保钢箱梁的位置和稳定性。

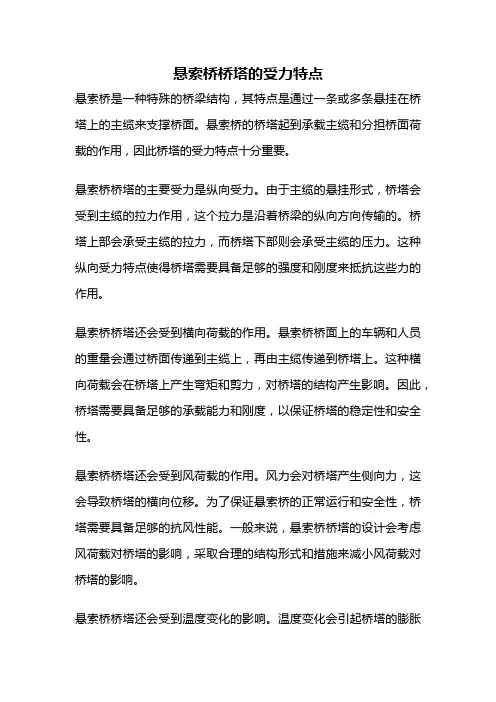

悬索桥的结构原理、力学性能及建造方法一、原理悬索桥中最大的力是悬索中的张力和塔架中的压力。
由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。
假如在计算时忽视悬索的重量的话，那么悬索形成一个双曲线。
这样计算悬索桥的过程就变得非常简单了。
老的悬索桥的悬索一般是铁链或联在一起的铁棍。
现代的悬索一般是多股的高强钢丝。
二、结构悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。
现代悬索桥，是由索桥演变而来。
适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。
是大跨径桥梁的主要形式。
悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。
悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。
由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。
1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。
悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。
三、性能按照桥面系的刚度大小，悬索桥可分为柔性悬索桥和刚性悬索桥。
柔性悬索桥的桥面系一般不设加劲梁，因而刚度较小，在车辆荷载作用下，桥面将随悬索形状的改变而产生S 形的变形，对行车不利，但它的构造简单，一般用作临时性桥梁。
刚性悬索桥的桥面用加劲梁加强，刚度较大。
加劲梁能同桥梁整体结构承受竖向荷载。
除以上形式外，为增强悬索桥刚度，还可采用双链式悬索桥和斜吊杆式悬索桥等形式，但构造较复杂。
桥面支承在悬索（通常称大揽）上的桥称为悬索桥。
英文为Suspension Bridge，是“悬挂的桥梁”之意，故也有译作“吊桥”的。
“吊桥”的悬挂系统大部分情况下用“索”做成，故译作“悬索桥”，但个别情况下，“索”也有用刚性杆或键杆做成的，故译作“悬索桥”不能涵盖这一类用桥。
梁式桥、拱式桥、悬索桥与斜拉桥的对比分析总结引言桥梁工程作为连接不同地域、促进经济发展的重要基础设施，在现代交通网络中扮演着至关重要的角色。
梁式桥、拱式桥、悬索桥和斜拉桥作为四种常见的桥梁类型，各有其独特的结构特点和适用场景。
本文旨在对这四种桥梁类型进行对比分析，总结各自的优势与局限性。
桥梁类型概述梁式桥梁式桥是一种以梁作为主要承重结构的桥梁，其特点是结构简单、施工方便，适用于跨度较小的桥梁工程。
拱式桥拱式桥通过拱形结构将荷载传递到桥台或桥墩上，其特点是造型美观、结构稳定，适用于中等跨度的桥梁工程。
悬索桥悬索桥以悬索为主要承重结构，通过主塔将荷载传递到锚碇上，其特点是跨度大、结构轻盈，适用于跨越宽阔水域或峡谷的桥梁工程。
斜拉桥斜拉桥通过斜拉索将荷载传递到主塔上，其特点是结构合理、跨度大，适用于跨越大江大河的桥梁工程。
结构特点对比梁式桥结构简单：梁式桥由简支梁或连续梁组成，结构简单，易于施工。
适用性：适用于小至中等跨度，地形条件简单的桥梁工程。
拱式桥结构稳定：拱形结构具有良好的稳定性，能够承受较大的荷载。
美观性：拱式桥具有优美的曲线，是桥梁美学的代表。
悬索桥跨度大：悬索桥可以实现非常大的跨度，是世界上跨度最大的桥梁类型之一。
结构轻盈：悬索桥结构轻盈，材料用量相对较少。
斜拉桥跨度大：斜拉桥同样可以实现较大的跨度，适应性强。
结构合理：斜拉桥通过斜拉索与主塔的合理配合，实现结构的平衡。
施工技术对比梁式桥施工简便：梁式桥施工技术成熟，施工过程相对简单。
成本控制：由于结构简单，梁式桥的建设成本相对较低。
拱式桥施工难度：拱式桥的施工技术要求较高，特别是拱圈的搭建。
成本考量：拱式桥的建设成本受材料和施工技术的影响较大。
悬索桥技术要求：悬索桥的施工技术要求极高，特别是主塔和锚碇的建设。
成本投入：悬索桥的建设成本较高，但随着技术的进步，成本有所降低。
斜拉桥施工复杂：斜拉桥的施工过程较为复杂，需要精确控制斜拉索的张力。
