悬索桥施工技术讲座

悬索桥施工技术第一节认识悬索桥悬索桥（图9.1.1）也叫吊桥，其行车和行人的桥道梁（通常叫加劲梁）挂在大缆上。

它由主缆、吊索、索夹、加劲梁、桥塔、鞍座和锚碇组成。

悬索桥是以主缆为主要承重结构的桥梁结构，加劲梁是由从主缆上垂吊下来的吊索扣系固定的。

现在的大缆一般用许多根高强钢丝组成，大缆两端用锚碇固定。

锚碇用大体积混凝土做成，也有在山体中开挖隧道，然后灌注混凝土作锚碇用的。

通常还用两个高塔给大缆提供中间支承。

悬索桥承重主要靠大缆，大缆的钢丝强度高且可根据需要增加钢丝数，所以悬索桥的跨越能力特别大，这说明悬索桥是一种最适合于大跨度的桥，也是目前跨越能力最大的桥型。

由于其跨度大，悬链线的曲线形状能够给人以舒缓柔美的美感，相对来讲，悬索桥的构件就显得特别的柔细好看。

因此，大跨度悬索桥的所在地几乎无不将其作为重要的旅游景点。

图9.1.1 悬索桥的组成从结构受力上讲，悬索桥主缆所承受的力是通过锚碇和桥塔传给地基的，主缆、塔和锚碇三者构成悬索桥受力的主体，传力途径简洁、明确。

悬索桥的加劲梁承受交通活载，其作用很重要，用料也很多，但却不是主要受力构件，其自重全由主缆承担，它只是将活载传递给主缆。

悬索桥是大跨桥梁的主要形式之一，具有跨越能力大、受力合理等特点，高强钢丝组成的主缆受拉最能发挥其材料性能。

与其他桥型相比，悬索桥的跨径越大，材料耗费相对越少，桥的造价相对也越低。

悬索桥由主缆、吊索、索夹、加劲梁、桥塔、鞍座和锚碇组成。

一、桥塔桥塔也称主塔，是支撑主缆的重要构件。

塔主要承受压力，不管是用混凝土还是钢材修建悬索桥的塔，跨径可以加大，塔的增高却是有限的。

1. 桥梁顺桥向（桥轴方向）的结构形式从结构力学上来分类，悬索桥的桥塔在桥梁顺桥向的结构形式主要有以下三种：（1）刚性塔。

所谓刚性塔，是指塔顶水平变位量相对较小的桥塔。

刚性塔可做成单柱形状，也可做成A字形状。

刚性塔一般用于多塔（桥塔数量为3 个或3 个以上）悬索桥，特别是位于中间的桥塔，可通过提高桥塔的纵向刚度来控制其塔顶的纵向变位，从而减小梁内的应力。

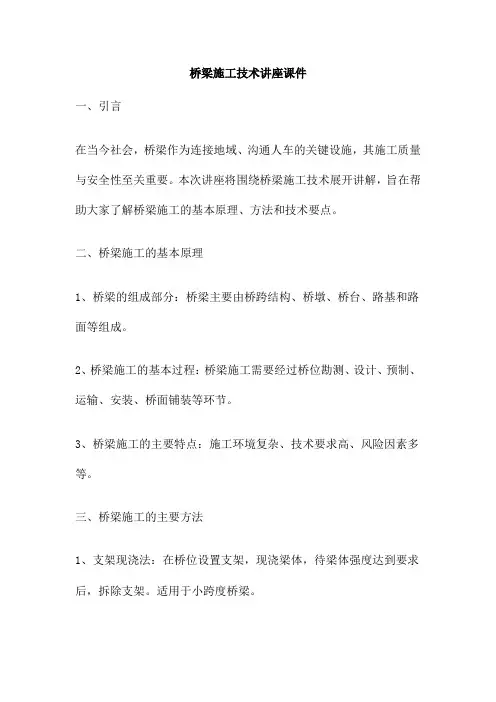

桥梁施工技术讲座课件一、引言在当今社会，桥梁作为连接地域、沟通人车的关键设施，其施工质量与安全性至关重要。

本次讲座将围绕桥梁施工技术展开讲解，旨在帮助大家了解桥梁施工的基本原理、方法和技术要点。

二、桥梁施工的基本原理1、桥梁的组成部分：桥梁主要由桥跨结构、桥墩、桥台、路基和路面等组成。

2、桥梁施工的基本过程：桥梁施工需要经过桥位勘测、设计、预制、运输、安装、桥面铺装等环节。

3、桥梁施工的主要特点：施工环境复杂、技术要求高、风险因素多等。

三、桥梁施工的主要方法1、支架现浇法：在桥位设置支架，现浇梁体，待梁体强度达到要求后，拆除支架。

适用于小跨度桥梁。

2、预制安装法：在工厂或现场预制梁体，然后通过起吊设备将其安装在桥位上。

适用于大跨度桥梁。

3、悬臂施工法：利用挂篮等设备，在桥位上逐段浇筑或拼装梁体，直至全桥完成。

适用于大跨度桥梁。

4、转体施工法：将桥梁预制或拼装在桥位两侧，然后利用旋转设备和动力装置将其旋转至桥位上。

适用于大跨度桥梁。

四、桥梁施工的技术要点1、施工前准备：包括场地平整、临时设施搭建、人员组织等。

2、模板工程：选择合适的模板材料，设计合理的模板结构，确保梁体的几何尺寸和外观质量。

3、钢筋工程：选择符合规格的钢筋，严格按照设计要求进行绑扎和焊接，确保梁体的强度和稳定性。

4、混凝土工程：选择优质的原材料，控制好混凝土的配合比和搅拌质量，加强混凝土的养护工作，确保梁体的耐久性和稳定性。

5、起重与运输：选择合适的起吊和运输设备，制定合理的运输路线和起吊方案，确保梁体的安全运输和准确安装。

6、质量与安全控制：建立完善的质量和安全管理体系，加强施工现场的质量和安全管理，确保桥梁施工的顺利进行和桥梁的安全使用。

7、环境保护：采取有效的措施，减少施工现场的环境污染，保护周边环境和水源。

同时，合理利用资源，减少能源消耗和浪费。

8、工程验收与交付：按照相关标准和规范进行工程验收，确保桥梁施工符合设计要求和质量标准。
