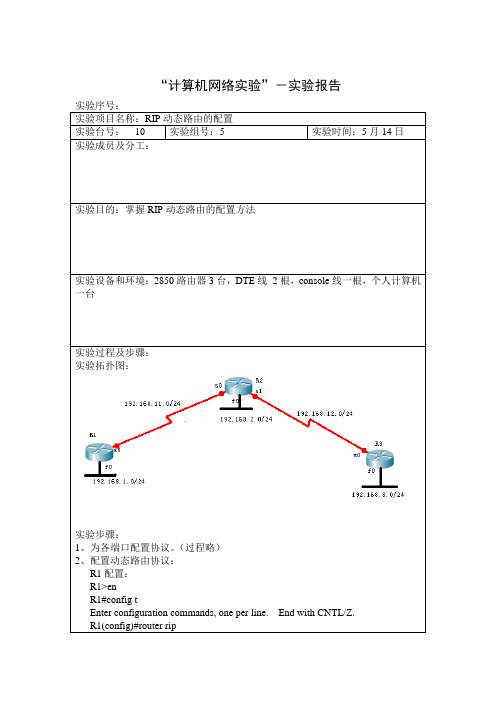

计算机网络实验六RIP路由协议配置

实验六：RIP协议一、理论基础1、RIP简介RIP是Routing Information Protocol（路由信息协议）的简称。

它是一种相对简单的动态路由协议，在实践中被广泛的应用。

RIP是基于距离向量路由算法。

这种算法提供了互联网与运行RIP的路由器的有限拓扑网络视图。

在相邻的路由器之间进行广播，以（几乎）完全路由表的形式作周期性的更新。

它通过UDP（User Datagram Protocol）报文交换路由信息，使用跳数（Hop Count）来衡量到达目的地的距离（被称为路由权－Routing cost）。

RIP允许的最大跳数为15，任何大于15的目标地址节点都将视为不可访问的。

RIP最大节点数在大型网络中很大程度上限制它的使用，但是却防止了无限计数问题，从而避免了引起无止境的网络路由环路。

所以RIP一般用于采用同类技术的中等规模的网络，如校园网及一个地区范围内的网络，RIP并非为复杂、大型的网络而设计。

运行RIP协议的路由器间以30秒为间隔周期性的交换路由表信息。

在一个RIP广播信息中，包含了每个IP网络中RIP信息能到达的网络以及此网络的距离（以跳计数）的列表对。

在RIP中，路由器定义为到直接链路网络为一跳，到另一个路由器可达的网络为两跳，如此继续下去。

为提高性能，防止产生路由环，RIP支持水平分割（Split Horizon）、毒性逆转（Poison Reverse），并采用触发更新（Triggered Update）。

RIP的缺点：因为跳数的最大值是15，所以不适合于大型网络。

因为仅依据Hop Count(跳数)作为路由选择的度量标准，所以会选择距离最近的路径，不一定会选择最快的路径。

因为每30秒更新路由信息，所以产生大量的广播，消耗带宽资源。

RIP启动和运行的整个过程可描述如下：(1)某路由器刚启动RIP时，以广播形式向其相邻路由器发送请求报文，相邻路由器收到请求报文后，响应该请求，并回送包含本地路由信息的响应报文。

举例说明rip路由协议的配置过程一、RIP路由协议的配置过程1.首先在RIP路由器上启动RIP协议：在RIP路由器上，输入'router rip'命令来启动RIP协议；2.配置路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的网络的网络号；3.设置其他RIP路由器的网络号：在RIP路由器上，输入'network xxx.xxx.xxx.xxx'命令，其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的其他RIP路由器的网络号；4.指定RIP版本：在RIP路由器上，输入'version x'命令，其中“x”是指要使用的RIP版本（可以是2、1或其他）；5.设置路由更新时间间隔：在RIP路由器上，输入'update x'命令，其中“x”是指每隔多长时间发送一次RIP更新报文，x为单位是秒；6.设置路由更新范围：在RIP路由器上，输入'default-metric x'命令，其中'x'是指一个路由的距离，也就是被路由器认定为可达的路由的距离；7.使用认证信息：在RIP路由器上，输入'authentication key (key-id) xxx'命令，其中“key-id”是指认证信息的标识符，“xxx”是指加密的认证信息；8.保存配置：在RIP路由器上，输入'write'命令即可保存这些配置；9.使用指令验证配置：在RIP路由器上，输入'showrunning-config'命令可以查看目前RIP路由器配置的详细信息。

以上就是关于RIP路由协议的配置过程。

在配置RIP路由协议的时候，一定要注意每一步的步骤，以便确保正确的路由配置。

实验报告南通大学计算机科学与技术学院软件工程专业**年级*班实验时间：2019年10月28日姓名：沈** 学号：**********实验名称：路由信息协议（RIP）实验一、实验目的1．掌握利用路由器划分子网的方法，并对路由器的各个接口设置IP地址。

2．掌握路由信息协议（RIP）的配置方式。

二、实验设备1．路由器、计算机、直通线、交叉线2．实验所用的拓扑图如图所示。

三、实验内容1. 将各类设备进行连接和配置，完成RIP协议的编写2. 深入理解RIP协议的规则四、实验步骤1．按照图8‐1所示进行设备的连接和配置。

2. RouterA的基本配置如下：3．RouterB的基本配置如下：4．配置RouterA的RIP路由如下。

5．配置RouterB的静态路由如下。

6．查看配置。

在RouterA运行show ip router命令会显示如下所示的路由信息。

其中，“R192.168.3.0/4[1/0]via192.168.2.2”就是我们加上去的RIP路由。

在上面显示的信息中，C为直连网络，R为RIP路由。

在RouterB运行show ip router命令会显示如下所示的路由信息。

7．测试PC1，PC2，PC3，PC4是否能互相Ping通，如果能，则表示达到了实验的要求。

8．删除路由协议：Router(config)#no router rip五、实验拓扑结构图六、实验结果及分析七、实验总结及体会通过此次试验，成功掌握了利用路由器划分子网的方法，并对路由器的各个接口设置IP地址。

掌握了路由信息协议（RIP）的配置方式。

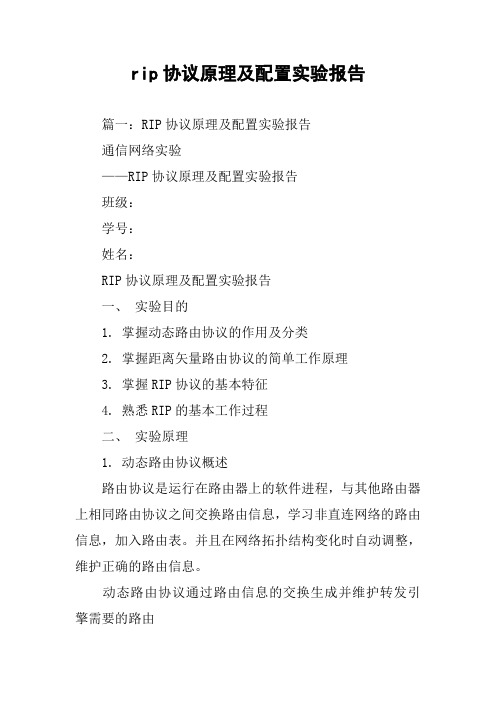

rip协议原理及配置实验报告篇一：RIP协议原理及配置实验报告通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1. 掌握动态路由协议的作用及分类2. 掌握距离矢量路由协议的简单工作原理3. 掌握RIP协议的基本特征4. 熟悉RIP的基本工作过程二、实验原理1. 动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。

网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。

动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。

其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。

另外安全性也不如使用静态路由。

在有冗余连接的复杂网络环境中，适合采用动态路由协议。

目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议和域内路由协议自治域系统是一组处于相同技术管理的网络的集合。

IGPs 在一个自治域系统内运行。

EGPs 连接不同的自治域系统。

2. RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。

如图所示，有三条路径的跳数是一样的，所以RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。

实验六路由协议RIP 的简单配置【实验目的】掌握路由器的 RIP 路由协议配置。

【背景描述】假设校园网在地理上被分为 2 个区域，每个区域内分别有一台路由器连接了 2 个子网，需要将两台路由器通过以太网链路连接在一起并进行适当的配置，以实现这 4 个子网之间的互联互通，本实验采用 RIP 路由协议实现子网之间的互通。

【实验原理】路由信息协议（RIP，Routing Information Protocols）属于内部网关协议（IGP，Interior Gateway Protocol），适用于小型网络。

RIP 的度量值为经过路由器的数量，每经过一台路由器，RIP 的度量值增加 1，也称为跳数增加 1。

RIP 在选择最优路径时，会优先选择一条到达目标网络跳数相对较少的路径。

RIP 支持的最大跳数是 15 跳，超过此跳数则被认为是不可达。

RIP 在构造路由表时会使用到 3 种计时器：更新计时器、无效计时器、刷新计时器。

路由器周期性地向每个邻居发送完整的路由表，路由表包括每个网络或子网的信息，以及与之相关的度量值。

【实现功能】两台路由器通过快速以太网端口连接在一起，每个路由器上连接 2 台计算机，每台计算机代表一个子网。

在路由器上运行 RIP 路由协议，实现所有子网间的互通。

【实验设备】2 台思科 2811 路由器。

【实验拓扑】路由协议 RIP 的简单配置拓扑图如图 1 所示。

图 1 路由协议RIP 的配置拓扑图【实验内容】【步骤 1】配置路由器接口 IP 地址RouterA：Router>enableRouter#conf tRouter(config)#hostname RouterA //路由器命名RouterA(config)#inter fa 0/0 //进入接口RouterA(config-if)#no shutdown //打开接口RouterA(config-if)#ip add 12.1.1.1 255.255.255.0 // 配置IP 地址RouterA(config)#inter eth 1/0RouterA(config-if)#no shutRouterA(config-if)#ip add 10.1.1.1 255.255.255.0 // 网关IP 地址RouterA(config)#inter eth 1/1RouterA(config-if)#no shutRouterA(config-if)#ip add 10.1.2.1 255.255.255.0 // 网关IP 地址RouterB：Router>enableRouter#conf tRouter(config)#hostname RouterB //路由器命名RouterB(config)#inter fa 0/0 //进入接口RouterB(config-if)#no shutdown //打开接口RouterB(config-if)#ip add 12.1.1.2 255.255.255.0 // 配置IP 地址RouterB(config-if)#inter eth 1/0RouterB(config-if)#no shutRouterB(config-if)#ip add 172.16.1.1 255.255.255.0RouterB(config)#inter eth 1/1RouterB(config-if)#no shutRouterB(config-if)#ip add 172.16.2.1 255.255.255.0【步骤 2】配置 RIP 路由协议RouterA(config)#router rip //配置路由协议 RIPRouterA(config-router)#version 2 //选择RIP 的版本2RouterA(config-router)#network 10.1.1.0 //端口参与RIP 路由协议RouterA(config-router)#network 10.1.2.0RouterA(config-router)#network 12.1.1.0注意：RIP 协议分为两个版本，分别是RIPv1 和RIPv2：RIPv1 是有类路由协议，即所有的更新包中不含子网掩码，不支持VLSM，要求网络中的所有设备必须使用相同的子网掩码；RIPv2 是一个无类的路由协议，该路由协议发送的路由选择更新信息包含子网掩码。

实验六 RIP路由协议典型配置一、实验要求：两台pc所在网段，通过两台使用RIP 协议的路由器实现互连互通。

二、实验环境：组网工程实验室路由器连接拓扑如下图6-1所示。

图6-1 实验室路由器组网拓扑图图6-2 实验室设备摆放位置示意图通过两台路由器使用RIP 协议组网图如下图6-3所示。

图6-3 实验五组网示意图上图5-1是实验室中的模拟实验环境，共五台路路由器，请先在相邻的两台中设置(如：A2、A4；B2、B5)，使之互通，接下来在进一步扩展。

例如：可设置路由器各接口IP地址设置如下：三.实验参考：1、路由器RA2配置脚本1)为了标识路由器，先修改路由器名称为RA2，并按环境要求配置各台路由器各接口和主机接口IP地址。

[Quidway]sysname RA2[RA2]int e0/0[RA2-Ethernet0/0]ip address 202.0.0.1 24[RA2-Ethernet0/0]int serial3/0[RA2-Ethernet0/0]ip address 192.0.4.2 24[RA2-Ethernet0/0]quit2)完成上述地址配置后，可用display current-configuration来显示配置信息；并用display ip routing-table命令显示路由表信息。

并用ping命令检测网络互通性。

3)启动rip协议，并分别在以太网口和相应的串口上使能rip.[RA2]rip /启动rip/[RA2]network 202.0.0.0 /接口e0/0使能rip/[RA2]network 192.0.4.0 /接口s3/0使能rip/4)使用命令display current-configuration和display ip routing-table 检查配置信息和路由表信息。

比较前后路由表再次使用ping命令测试网络的互通性。

2、路由器RA4配置脚本1)为了标识路由器，先修改路由器名称为RA4，并按环境要求配置各台路由器各接口和主机接口IP地址。

暨南大学本科实验报告专用纸课程名称 计算机网络实验 成绩评定实验项目名称 RIP 、OSPF 路由协议配置 指导教师 潘冰 实验项目编号 实验项目类型 实验地点 实B402学生姓名 黄康英 学号 2011052506 学院 电气信息学院 专业 信息安全 实验时间 2013 年 11 月 28 日实验1：RIP 路由协议配置实验目的：加深对RIP 路由协议工作原理的理解，掌握在路由器上配置RIP 。

实验内容配置路由器的RIP 协议实现动态路由。

观察路由信息表。

通过静态路由方式实现网络的连通性。

实验环境实验设备：两台路由器(R2632)，两台PC 机，1根V35DCE 、1根V35DTE 。

拓扑结构：路由器Router1和Router2之间通过串口采用V35 DCE/DTE 电缆连接。

将电缆的DCE 端连接到Router1的串口Serial 0上，PC1的IP 地址和缺省网关分别为172.16.1.11和172.16.1.1，PC2的IP 地址和缺省网关分别为172.16.3.22和172.16.3.2，网络掩码都是255.255.255.0。

实验步骤第一步 登录到路由器第二步：在路由器RouterA 上配置路由器接口的IP 地址RouterA(config)#interface FastEthernet 1/0 ！进入接口F1/0的配置模式 RouterA(config-if)# ip address 172.16.1.1 255.255.255.0 !配置接口F1/0的IP 地址。

RouterA(config-if)# no shutdown ！开启路由器的接口f1/0 第三步：在路由器RouterA 上配置路由器串行口IP 地址和时钟频率。

RouterA(config)#interface serial 1/3 ！进入串行口s1/3的配置模式。

RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 !配置接口S1/3的IP 地址。

实验六静态路由、rip路由协议的配置实验目的：认识静态路由、缺省路由、rip路由配置基本路由环境实验设备：港湾路由器、华为路由器各两台实验内容：一.静态路由和缺省路由的配置：pc1、pc2与路由器相连的线是什么网线：交叉线缆上图看出pc1的gateway是什么：RouterA上图看出pc2的gateway是什么：RouterB（1）使用静态路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明静态路条目是什么？直连网络： 10.1.1.020.1.1.0通过静态路由配置的网络： 30.1.1.0经由20.1.1.1serial端口直连网络： 20.1.1.030.1.1.0通过静态路由链接的网络： 10.1.1.0经由20.1.1.2端口（2）使用缺省路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明缺省路条目是什么？直连网络： 10.1.1.0 20.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.1serial 端口直连网络： 30.1.1.020.1.1.0通过缺省路由链接的网络： 0.0.0.0 经由20.1.1.2serial端口二．rip路由的配置使用rip路由完成上图网络环境的配置用验证命令显示各个路由器上的路由表，分别说明rip路条目是什么？使用RIP 协议后在路由表里多出了R 代表的目标网络:30.0.0.0/8经由20.1.1.1端口使用RIP 协议后在路由表里多出了R 代表的目标网络:10.0.0.0/8经由20.1.1.2端口实验2.8.1：基本静态路由配置步骤4：输入命令检验新路由是否加入路由表中。

屏幕上会显示与以下类似的输出。

现在R1 的表中应该有一条路由。

您使用的是什么命令？R1#_____show_ip route___________________________步骤7：输入必要的命令以确保该接口得到完整配置。
