第9周实例9交换机路由协议——RIP配置(H3C网络设备)
- 格式:doc
- 大小:59.00 KB
- 文档页数:3

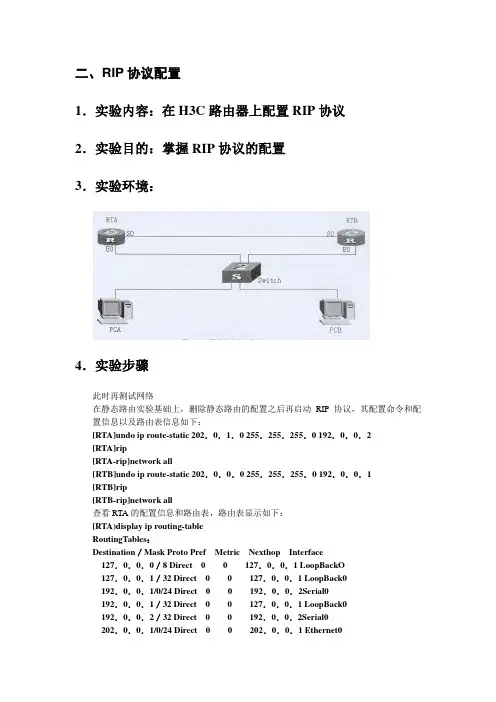

二、RIP协议配置1.实验内容:在H3C路由器上配置RIP协议2.实验目的:掌握RIP协议的配置3.实验环境:4.实验步骤此时再测试网络在静态路由实验基础上,删除静态路由的配置之后再启动RIP协议,其配置命令和配置信息以及路由表信息如下:[RTA]undo ip route-static 202.0.1.0 255.255.255.0 192.0.0.2[RTA]rip[RTA-rip]network all[RTB]undo ip route-static 202.0.0.0 255.255.255.0 192.0.0.1[RTB]rip[RTB-rip]network all查看RTA的配置信息和路由表,路由表显示如下:[RTA)display ip routing-tableRoutingTables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBackO127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/0/24 Direct 0 0 192.0.0.2Serial0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.2/32 Direct 0 0 192.0.0.2Serial0202.0.0.1/0/24 Direct 0 0 202.0.0.1 Ethernet0202.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0202.0.1.1/0/24 RIP 100 1 192.0.0.2Serial0RTB路由器上的配置和RTA的配置相似。
查看RTB的路由表信息如下:[RTB]display ip routing-tableRoutingTables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/0/24 Direct 0 0 192.0.0.1 SerialO192.0.0.1/32 Direct 0 0 192.0.0.1 SerialO192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0202.0.0.1/0/24 RIP 100 1 192.0.0.1 Serial0202.0.1.1/0/24 Direct 0 0 202.0.1.1 Ethernet0202.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack0测试网络互通性,应该是全网互通的。
举例说明rip路由协议的配置过程一、RIP路由协议的配置过程1.首先在RIP路由器上启动RIP协议:在RIP路由器上,输入'router rip'命令来启动RIP协议;2.配置路由器的网络号:在RIP路由器上,输入'network xxx.xxx.xxx.xxx'命令,其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的网络的网络号;3.设置其他RIP路由器的网络号:在RIP路由器上,输入'network xxx.xxx.xxx.xxx'命令,其中“xxx.xxx.xxx.xxx”是指要使用RIP 协议的其他RIP路由器的网络号;4.指定RIP版本:在RIP路由器上,输入'version x'命令,其中“x”是指要使用的RIP版本(可以是2、1或其他);5.设置路由更新时间间隔:在RIP路由器上,输入'update x'命令,其中“x”是指每隔多长时间发送一次RIP更新报文,x为单位是秒;6.设置路由更新范围:在RIP路由器上,输入'default-metric x'命令,其中'x'是指一个路由的距离,也就是被路由器认定为可达的路由的距离;7.使用认证信息:在RIP路由器上,输入'authentication key (key-id) xxx'命令,其中“key-id”是指认证信息的标识符,“xxx”是指加密的认证信息;8.保存配置:在RIP路由器上,输入'write'命令即可保存这些配置;9.使用指令验证配置:在RIP路由器上,输入'showrunning-config'命令可以查看目前RIP路由器配置的详细信息。
以上就是关于RIP路由协议的配置过程。
在配置RIP路由协议的时候,一定要注意每一步的步骤,以便确保正确的路由配置。
H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号;2、捕获超级终端操作命令行,以备日后查对;3、language-mode Chinese|English 中英文切换;4、复制命令到超级终端命令行,粘贴到主机;5、交换机清除配置:<H3C>reset save ;<H3C>reboot ;6、路由器、交换机配置时不能掉电,连通测试前一定要检查网络的连通性,不要犯最低级的错误。
RIP协议配置RIP(Routing Information Protocol)是一种基于距离向量的动态路由协议,用于在互联网中的各个路由器之间交换路由信息。
本文将介绍如何配置RIP协议,并进行详细的步骤说明。
1. RIP协议概述RIP协议是一种基于距离向量的路由选择协议,其工作原理是通过交换路由表信息来实现路由选择。
RIP使用跳数(hop count)作为度量标准,每经过一个路由器,跳数加一,默认最大跳数为15。
RIP协议具有简单、易于配置和实现的特点,但由于其距离度量方式简单,适用于小型网络环境。
2. RIP协议配置步骤步骤1:进入路由器配置模式首先,需要通过终端或远程连接工具登录到待配置RIP协议的路由器。
然后,进入路由器的配置模式,可以使用以下命令:enableconfigure terminal步骤2:启用RIP协议接下来,需要启用RIP协议,并指定要使用的版本。
RIP协议有两个版本:RIPv1和RIPv2。
RIPv1是最早的版本,不支持无类别域间路由(CIDR)和VLSM (可变长度子网掩码),RIPv2支持这些功能。
要启用RIP协议并选择版本,可以使用以下命令:router ripversion 2步骤3:配置RIP协议的网络在步骤2中,已经启用了RIP协议并选择了版本。
接下来,需要配置RIP协议所应用的网络。
使用以下命令来配置RIP协议的网络:network <网络地址>其中,“”是指要应用RIP协议的网络地址。
步骤4:配置RIP协议的路由器IDRIP协议需要为每个路由器指定一个唯一的路由器ID。
路由器ID可以是路由器的回环接口IP地址,也可以是其他可用的IP地址。
使用以下命令来配置RIP协议的路由器ID:router-id <路由器ID>其中,“”是指要配置的路由器ID。
步骤5:保存配置并退出完成以上配置后,需要保存配置并退出配置模式。
使用以下命令保存配置并退出配置模式:exitwrite3. 验证RIP协议配置完成RIP协议的配置后,可以通过一些命令来验证配置的正确性。
华三交换机配置教程华三交换机是一种网络设备,用于网络中的数据转发和路由功能。
配置华三交换机是网络管理员必备的操作,下面是一份华三交换机配置教程,帮助您完成基本的配置。
首先,我们需要准备的设备和材料包括:一台华三交换机,一台连接交换机的电脑或终端设备,以及一条网线。
第一步,将华三交换机和电脑或终端设备连接起来,通过网线将交换机的一个网络端口连接到电脑或终端设备的网口上。
第二步,打开电脑或终端设备上的终端软件,如PuTTY等,选择串口连接方式,并设置串口参数,包括波特率、数据位、停止位和校验位等,通常默认配置即可。
第三步,连接上串口后,按下交换机上的"Enter"键,进入华三交换机的命令行界面。
第四步,首先需要对交换机进行基本的配置,如设定主机名、IP地址、网关和子网掩码等。
在命令行界面中,输入以下命令进行配置:system-view 进入系统视图sysname Switch 设定主机名interface vlan-interface 1 进入虚拟LAN接口1配置ip address 192.168.1.1 24 设置IP地址和子网掩码quit 退出虚拟LAN接口1配置vlan batch 1 创建VLAN 1interface gigabitethernet 0/0/1 进入Gigabit以太网接口0/0/1配置port link-type access 配置接口链路类型为access port default vlan 1 配置接口默认VLANport hybrid vlan 1 配置接口混合模式VLANquit 退出Gigabit以太网接口0/0/1配置interface gigabitethernet 0/0/2 进入Gigabit以太网接口0/0/2配置port link-type trunk 配置接口链路类型为trunkport trunk allow-pass vlan 1 配置接口允许通过的VLAN quit 退出Gigabit以太网接口0/0/2配置interface gigabitethernet 0/0/3 进入Gigabit以太网接口0/0/3配置port link-type hybrid 配置接口链路类型为hybrid port hybrid pvid vlan 1 配置接口默认VLANport hybrid untagged vlan 1 配置接口untagged VLAN port hybrid tagged vlan 2 配置接口tagged VLANquit 退出Gigabit以太网接口0/0/3配置save 保存配置在上述配置中,我们设定了一个名为"Switch"的主机名,设置了交换机的IP地址为192.168.1.1,子网掩码为24位,还创建了一个名为VLAN 1的虚拟局域网,并进行了接口配置。
rip协议配置RIP协议配置。
RIP(Routing Information Protocol)是一种基于距离向量的路由协议,用于在小型网络中实现路由选择。
在本文中,我们将介绍如何进行RIP协议的配置,以便在网络中实现有效的路由选择和数据传输。
首先,我们需要了解RIP协议的基本原理。
RIP协议使用跳数(hop count)作为路由选择的度量标准,即选择跳数最少的路径作为最佳路径。
当网络中的路由器收到更新信息时,会根据跳数进行路由表的更新,并将更新信息发送给相邻的路由器。
这样,整个网络中的路由表就会不断地更新,以适应网络拓扑的变化。
在进行RIP协议的配置之前,我们需要确保网络中的所有路由器都支持RIP协议,并且处于同一个RIP域中。
在实际操作中,我们需要在每台路由器上进行如下配置:1. 启用RIP协议,在路由器的配置界面中,输入相应的命令来启用RIP协议。
例如,在Cisco路由器上,可以使用命令“router rip”来启用RIP协议。
2. 配置网络,在启用RIP协议之后,我们需要配置路由器所连接的网络。
通过输入命令“network <network_address>”来告知路由器哪些网络属于RIP域,需要进行路由选择。
3. 设置路由器之间的邻居关系,在RIP协议中,路由器之间需要建立邻居关系,以便进行路由信息的交换。
通过输入命令“neighbor <neighbor_router_address>”来设置邻居路由器的地址。
4. 确认路由信息的交换,在配置完成后,我们需要确认路由器之间是否能够正常地交换路由信息。
可以使用命令“show ip route”来查看路由表的更新情况,以确保路由信息的正确交换和更新。
在进行RIP协议的配置时,需要注意以下几点:1. 路由器之间的网络连接必须正常,否则无法进行路由信息的交换和更新。
2. 需要确保RIP协议的版本一致,否则可能会导致路由信息的不匹配。
PT 实验(九) 路由器RIP动态路由配置一、实验目标●掌握RIP协议的配置方法;●掌握查看通过动态路由协议RIP学习产生的路由;●熟悉广域网线缆的连接方式;二、实验背景假设校园网通过一台三层交换机连到校园网出口路由器上,路由器再和校园外的另一台路由器连接。
现要做适当配置,实现校园网内部主机与校园网外部主机之间的相互通信。
为了简化网管的管理维护工作,学校决定采用RIP V2协议实现互通。
三、技术原理RIP(Routing Information Protocols),路由信息协议,是应用较早、使用较普通的IGP内部网关协议,适用于小型同类网络,是距离矢量协议;RIP协议以跳数衡量路径开销,RIP协议里规定最大跳数为15;RIP协议有两个版本:RIPv1和RIPv2,RIPv1属于有类路由协议,不支持VLSM,以广播形式进行路由信息的更新,更新周期为30秒;RIPv2属于无类路由协议,支持VLSM,以组播形式进行路由更新。
四、实验步骤实验拓扑1、在三层交换机上划分VLAN10和VLAN20,其中VLAN10用于连接校园网主机,VLAN20用于连接R1;2、路由器之间通过V.35电缆通过串口连接,DCE端连接在R1上,配置其时间频率为64000;3、主机和交换机通过直连线连接,主机与路由器通过交叉线连接;4、在S3560上配置RIPv2路由协议;5、在路由器R1、R2上配置RIPv2路由协议;6、将PC1、PC2主机默认网关分别设置为与直连网络设备接口IP地址;7、验证PC1、PC2主机之间可以互相通信;S3560:Switch>Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname S3560S3560(config)#vlan 10S3560(config-vlan)#exitS3560(config)#vlan 20S3560(config-vlan)#exitS3560(config)#interface fa0/10S3560(config-if)#switchport access vlan 10S3560(config-if)#exitS3560(config)#interface fa0/20S3560(config-if)#switchport access vlan 20S3560(config-if)#exitS3560(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up S3560(config-if)#ip address 192.168.1.1 255.255.255.0S3560(config-if)#exitS3560(config)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to upS3560(config-if)#ip address 192.168.3.1 255.255.255.0S3560(config-if)#exitS3560#%SYS-5-CONFIG_I: Configured from console by consoleS3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10S3560(config)#router rip //配置rip路由协议S3560(config-router)#network 192.168.1.0S3560(config-router)#network 192.168.3.0S3560(config-router)#version 2S3560(config-router)#endS3560#%LINK-5-CHANGED: Interface FastEthernet0/20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/20, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up //当配置好所有RIPv2后,再查看路由信息S3560#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan10R 192.168.2.0/24 [120/2] via 192.168.3.2, 00:00:01, Vlan20C 192.168.3.0/24 is directly connected, Vlan20R 192.168.4.0/24 [120/1] via 192.168.3.2, 00:00:01, Vlan20S3560#R1:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.3.2 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R1(config-if)#exitR1(config)#interface serial 0/0R1(config-if)#ip address 192.168.4.1 255.255.255.0R1(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to downR1(config-if)#clock rate 64000R1(config-if)#exitR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:15, FastEthernet0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0R1(config)#router rip //配置rip路由协议R1(config-router)#network 192.168.3.0R1(config-router)#network 192.168.4.0R1(config-router)#version 2R1(config-router)#end%SYS-5-CONFIG_I: Configured from console by console%LINK-5-CHANGED: Interface Serial0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up //当配置好所有RIPv2后,再查看路由信息R1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:19, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.4.2, 00:00:11, Serial0/0C 192.168.3.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/0R1#R2:Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R2(config-if)#exitR2(config)#interface Serial 0/0R2(config-if)#ip address 192.168.4.2 255.255.255.0R2(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upR2(config-if)#exitR2(config)#end%SYS-5-CONFIG_I: Configured from console by consoleR2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.4.0/24 is directly connected, Serial0/0R2#conf tEnter configuration commands, one per line. End with CNTL/Z.R2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 192.168.4.0R2(config-router)#version 2R2(config-router)#end%SYS-5-CONFIG_I: Configured from console by console//当配置好所有RIPv2后,再查看路由信息R2#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setR 192.168.1.0/24 [120/2] via 192.168.4.1, 00:00:00, Serial0/0C 192.168.2.0/24 is directly connected, FastEthernet0/0R 192.168.3.0/24 [120/1] via 192.168.4.1, 00:00:00, Serial0/0C 192.168.4.0/24 is directly connected, Serial0/0R2#五、测试Packet Tracer PC Command Line 1.0PC>ipconfigIP Address......................: 192.168.2.2Subnet Mask.....................: 255.255.255.0Default Gateway.................: 192.168.2.1PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Request timed out.Request timed out.Reply from 192.168.1.2: bytes=32 time=16ms TTL=125Reply from 192.168.1.2: bytes=32 time=17ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 2, Lost = 2 (50% loss), Approximate round trip times in milli-seconds:Minimum = 16ms, Maximum = 17ms, Average = 16ms PC>ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=19ms TTL=125Reply from 192.168.1.2: bytes=32 time=16ms TTL=125Reply from 192.168.1.2: bytes=32 time=13ms TTL=125Reply from 192.168.1.2: bytes=32 time=15ms TTL=125Ping statistics for 192.168.1.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:Minimum = 13ms, Maximum = 19ms, Average = 15ms PC>。
RIP路由协议基本配置RIP(Routing Information Protocol)是一种距离向量路由协议,被广泛应用于小型网络中。
RIP基于Bellman-Ford算法,使用距离作为路由选择的标准,根据每个路由器所知道的离开该路由器的最小跳数来选择最佳路径。
RIP协议的基本配置包括以下几个关键步骤:1.启用RIP协议在进行RIP协议配置之前,首先需要确认路由器上已经启用了RIP协议。
可以使用“show ip protocols”命令查看当前路由器是否启用了RIP协议。
2.配置RIP路由器IDRIP协议中的路由器ID是一个16位的标识符,用于区分不同的路由器。
配置RIP路由器ID可以使用“router rip”命令,然后使用“router-id”命令配置路由器ID。
3.配置RIP网络RIP协议使用网络地址来标识网络,因此需要配置RIP协议所在的网络。
使用“network”命令配置RIP网络。
例如,要将一个网络地址192.168.1.0/24添加到RIP路由表中,则可以使用“network192.168.1.0”命令。
4.配置RIP版本RIP协议有两个版本,RIPv1和RIPv2、RIPv1只支持IPv4,而RIPv2不仅支持IPv4,还支持更多高级功能,如VLSM(可变长度子网掩码)和认证等。
可以使用“version”命令配置RIP版本。
例如,要将RIP版本配置为RIPv2,则可以使用“version 2”命令。
5.配置RIP路由过滤有时,我们需要限制RIP路由的传播,可以使用路由过滤来实现。
可以使用“distribute-list”命令配置RIP路由的传播策略。
例如,要从RIP路由表中排除特定的网络地址,则可以使用“distribute-list out”命令。
6.配置RIP路由的默认跳数RIP协议中,路由的跳数是选择路由的重要指标。
默认情况下,每个RIP路由器在将路由信息传播给邻居时,将跳数加1,直到达到最大跳数。
华三交换机-路由器配置命令华三交换机-路由器配置命令第一章:登录华三交换机-路由器1. 使用浏览器登录:a. 打开浏览器;b. 在地址栏中输入交换机-路由器的IP地址;c. 输入正确的用户名和密码;d. 单击登录按钮。
2. 使用命令行登录:a. 打开命令提示符或终端窗口;b. 输入telnet或ssh命令,后跟交换机-路由器的IP地址;c. 输入正确的用户名和密码;d. 按下回车键登录。
第二章:基本配置1. 设置主机名:hostname [主机名]2. 设置登录密码:enable password [密码]3. 配置管理接口:interface [接口]ip address [IP地址] [子网掩码] 4. 配置默认网关:ip default-gateway [默认网关]第三章:VLAN(虚拟局域网)配置1. 创建VLAN:vlan [VLAN号]name [VLAN名称]2. 配置端口―VLAN关联:interface [端口]switchport mode accessswitchport access vlan [VLAN号] 3. 配置交换机端口为Trunk口:interface [端口]switchport mode trunk第四章:路由配置1. 静态路由配置:ip route [目标网络] [目标子网掩码] [下一跳IP地址] 2. OSPF(开放最短路径优先)配置:router ospf [进程号]network [网络地址] [通配符] area [区域号]3. BGP(边界网关协议)配置:router bgp [自治系统号]neighbor [对等体IP地址] remote-as [对等体自治系统号]第五章:安全配置1. 配置SSH(安全外壳协议):crypto key generate rsaip ssh server enable2. 配置访问控制列表(ACL):ip access-list [ACL名称]permit/deny [源IP地址] [目标IP地址] [协议]第六章:性能优化配置1. 配置端口速率限制:interface [端口]bandwidth [带宽]2. 配置端口链路聚合(LACP):interface port-channel [聚合组号]channel-group [组号] mode active3. 配置端口流量控制:interface [端口]storm-control [选项]附件:本文档涉及的附件可在[link]。

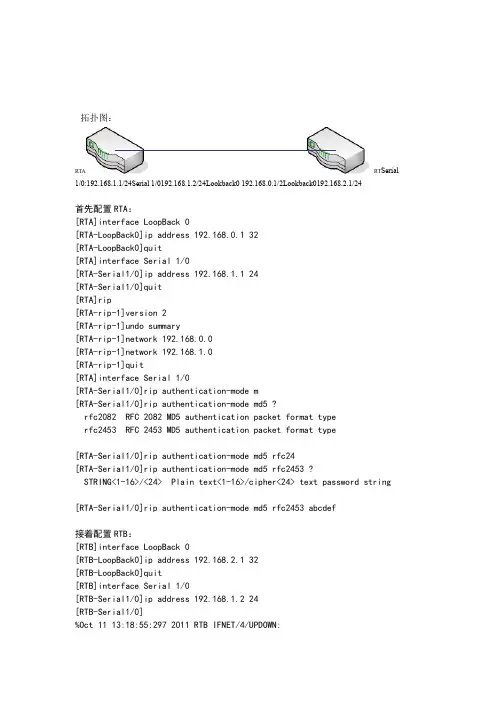

拓扑图:RTA RT Serial 1/0:192.168.1.1/24Serial 1/0192.168.1.2/24Lookback0 192.168.0.1/2Lookback0192.168.2.1/24首先配置RTA:[RTA]interface LoopBack 0[RTA-LoopBack0]ip address 192.168.0.1 32[RTA-LoopBack0]quit[RTA]interface Serial 1/0[RTA-Serial1/0]ip address 192.168.1.1 24[RTA-Serial1/0]quit[RTA]rip[RTA-rip-1]version 2[RTA-rip-1]undo summary[RTA-rip-1]network 192.168.0.0[RTA-rip-1]network 192.168.1.0[RTA-rip-1]quit[RTA]interface Serial 1/0[RTA-Serial1/0]rip authentication-mode m[RTA-Serial1/0]rip authentication-mode md5 ?rfc2082 RFC 2082 MD5 authentication packet format typerfc2453 RFC 2453 MD5 authentication packet format type[RTA-Serial1/0]rip authentication-mode md5 rfc24[RTA-Serial1/0]rip authentication-mode md5 rfc2453 ?STRING<1-16>/<24> Plain text<1-16>/cipher<24> text password string[RTA-Serial1/0]rip authentication-mode md5 rfc2453 abcdef接着配置RTB:[RTB]interface LoopBack 0[RTB-LoopBack0]ip address 192.168.2.1 32[RTB-LoopBack0]quit[RTB]interface Serial 1/0[RTB-Serial1/0]ip address 192.168.1.2 24[RTB-Serial1/0]%Oct 11 13:18:55:297 2011 RTB IFNET/4/UPDOWN:Protocol PPP IPCP on the interface Serial0/2/0 is UP[RTB-Serial1/0]quit[RTB]rip[RTB-rip-1]version 2[RTB-rip-1]undo summary[RTB-rip-1]network 192.168.2.0[RTB-rip-1]network 192.168.1.0[RTB-rip-1]quit[RTA]interface Serial 1/0[RTA-Serial1/0]rip authentication-mode md5 rfc2453 abcdef查看:查看RTA rip基本配置状态:[RTA]display ripPublic VPN-instance name :RIP process : 1RIP version : 2Preference : 100Checkzero : EnabledDefault-cost : 0Summary : DisabledHostroutes : EnabledMaximum number of balanced paths : 6Update time : 30 sec(s) Timeout time : 180 sec(s) Suppress time : 120 sec(s) Garbage-collect time : 120 sec(s) TRIP retransmit time : 5 sec(s)TRIP response packets retransmit count : 36Silent interfaces : NoneDefault routes : DisabledVerify-source : EnabledNetworks :192.168.0.0 192.168.1.0Configured peers : NoneTriggered updates sent : 1Number of routes changes : 1Number of replies to queries : 0查看RTA路由表项:[RTA]display ip routing-tableRouting Tables: PublicDestinations : 7 Routes : 7Destination/Mask Proto Pre Cost NextHop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Direct 0 0 192.168.1.1 S0/2/0192.168.1.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.2/32 Direct 0 0 192.168.1.2 S0/2/0 192.168.2.1/32 RIP 100 1 192.168.1.2 S0/2/0查看RTB rip基本配置状态:[RTB]display ripPublic VPN-instance name :RIP process : 1RIP version : 2Preference : 100Checkzero : EnabledDefault-cost : 0Summary : DisabledHostroutes : EnabledMaximum number of balanced paths : 6Update time : 30 sec(s) Timeout time : 180 sec(s) Suppress time : 120 sec(s) Garbage-collect time : 120 sec(s) TRIP retransmit time : 5 sec(s)TRIP response packets retransmit count : 36Silent interfaces : NoneDefault routes : DisabledVerify-source : EnabledNetworks :192.168.2.0 192.168.1.0Configured peers : NoneTriggered updates sent : 0Number of routes changes : 1Number of replies to queries : 0查看RTB路由表项:[RTB]display ip routing-tableRouting Tables: PublicDestinations : 7 Routes : 7Destination/Mask Proto Pre Cost NextHop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.0.1/32 RIP 100 1 192.168.1.1 S0/2/0 192.168.1.0/24 Direct 0 0 192.168.1.2 S0/2/0 192.168.1.1/32 Direct 0 0 192.168.1.1 S0/2/0 192.168.1.2/32 Direct 0 0 127.0.0.1 InLoop0 192.168.2.1/32 Direct 0 0 127.0.0.1 InLoop0。
H3C路由器配置命令表H3C路由器配置命令表1. 登录路由器打开终端软件,通过SSH或Telnet等方式登录路由器。
查看连接路由器的IP地址,并使用相应的登录命令。
登录命令示例:```telnet 192.168.1.1```2. 基本配置配置路由器的基本信息,包括主机名、域名、设备密码等。
主机名配置命令示例:```sysname Router```域名配置命令示例:```ip domn nam```设备密码配置命令示例:```password level 3 password123```3. 网络接口配置配置路由器的各个网络接口,包括IP地址、接口描述、接口状态等。
配置接口IP地址命令示例:```interface GigabitEthernet0/0/1ip address 192.168.1.1 255.255.255.0```配置接口描述命令示例:```interface GigabitEthernet0/0/1description LAN 1```配置接口状态命令示例:```interface GigabitEthernet0/0/1shutdown```4. 静态路由配置配置静态路由,指定路由器的下一跳地址。
配置静态路由命令示例:```ip route-static 10.0.0.0 255.0.0.0 192.168.2.1```5. 动态路由配置配置动态路由,使路由器能够自动学习并转发路由信息。
启用动态路由命令示例:```router ripnetwork 192.168.0.0```配置邻居关系命令示例:```ipv6 rip 1 enableipv6 rip 1 neighbor 2001:db8::1 GigabitEthernet0/0/1 ```6. ACL配置配置访问控制列表(ACL),用于控制数据包的转发。
创建ACL命令示例:```acl number 2001rule 10 permit ip source 192.168.1.0 0.0.0.255```将ACL应用到接口命令示例:```interface GigabitEthernet0/0/1traffic-filter acl 2001 outbound```7. NAT配置配置网络地址转换(NAT),用于实现内部私有IP地址与外部公有IP地址之间的映射。
H3C交换机配置实例H3C交换机配置实例在中国交换机市场,H3C自2003年公司成立以来,已累计出货上百万台,以太网交换机端口数占全球的市场份额23.4%,在交换机领域内综合技术实力和市场份额排名均达到业界第一。
下面店铺准备了关于H3C交换机配置的例子,提供给大家参考!配置H3C交换机实例,设置安全策略版。
1.能够通过WEB登录,并且设置安全策略。
通过源IP地址对WEB登录用户进行控制。
2.使用SSH+密码认证(基本SSH配置方法)。
H3C交换机SSH配置完全攻略。
[同时也是telnet]3.更改交换机名称,时间,管理IP配置IP网管等基本配置。
基础配置改时间启动ssh 修改com口密码关闭一些没用的服务配置实例:------------------------------------------------------------------------syssysname 交换机名字management-vlan 1interface Vlan-interface 1ip address IP地址 255.255.255.224quitip route 0.0.0.0 0.0.0.0 网关dis cur#interface Aux1/0/0 默认undo ip http shutdownlocal-user 用户service-type telnet level 3password simple 密码===使用SSH+密码认证(基本SSH配置方法)。
public-key local create rsapublic-key local create dsauser-interface vty 0 4authentication-mode schemeprotocol inbound ssh===local-user 用户password cipher 密码service-type ssh level 3ssh user 对应用户 authentication-type password===通过源IP地址对WEB登录用户进行控制,仅允许IP地址为x.x.x.x的 WEB用户通过 最划算团购网HTTP方式访问交换机。
RIP协议配置命令RIP(Routing Information Protocol)是一种基于距离矢量算法的路由协议,用于在局域网或广域网中实现路由信息的交换与更新。
本文将介绍RIP协议的配置命令,帮助用户正确地配置RIP协议。
RIP协议的配置主要包括以下几个方面:路由器接口配置、路由器RIP进程配置、路由器路由表配置等。
下面将详细介绍每个方面的配置命令。
一、路由器接口配置在配置RIP协议之前,需要先配置路由器的接口。
接口配置命令如下所示:interface <接口名称>ip address <IP地址> <子网掩码>no shutdown其中,<接口名称>为路由器接口的名称,如GigabitEthernet0/0/0;<IP地址>为接口的IP地址;<子网掩码>为接口的子网掩码。
使用以上命令可以为路由器的接口配置IP地址,并打开接口。
二、路由器RIP进程配置配置RIP协议之前,需要先开启RIP进程。
RIP进程配置命令如下所示:router ripversion 2network <网络地址>其中,version 2表示使用RIP版本2,<网络地址>是指需要进行路由的网络地址。
可以使用多个network命令配置多个网络地址。
三、路由器路由表配置配置RIP协议后,可以使用以下命令查看路由器的路由表:show ip route该命令可以显示当前路由器的所有路由信息,包括目的网络、下一跳地址、跳数等。
四、其他配置命令除了上述基本配置命令外,还可以使用一些其他命令进一步配置RIP协议。
下面是一些常用的命令示例:•清除路由表:clear ip route•路由过滤:distribute-list <访问列表> in/out <接口名称>•路由器静态路由:ip route <目的网络> <子网掩码> <下一跳地址>五、命令示例下面是一段示例配置命令,用于配置RIP协议:interface GigabitEthernet0/0/0ip address 192.168.1.1 255.255.255.0no shutdownrouter ripversion 2network 192.168.1.0show ip route以上命令完成了以下配置: - 配置了接口GigabitEthernet0/0/0的IP地址为192.168.1.1,子网掩码为255.255.255.0; - 开启了RIP进程,并配置了需要进行路由的网络地址为192.168.1.0; - 查看了路由表。
H3C交换机操作手册
H3C交换机操作手册
一、设备连接
1、将设备连接在路由器上,确保网络畅通。
2、打开电脑的浏览器,输入设备的 IP 地址:192.168.1.254。
3、在登录界面输入用户名和密码,默认用户名是 admin,密码是admin。
4、选择“网络”选项卡,然后单击“连接配置”按钮。
二、配置交换机
1、在“连接”选项卡中,选择要配置的交换机。
2、在“交换机管理”选项卡中,选择“配置”。
3、在“配置”选项卡中,选择要配置的交换机的端口数量。
4、在“端口配置”选项卡中,选择要配置的端口的类型。
5、在“VLAN配置”选项卡中,可以配置 VLAN(虚拟局域网)。
6、单击“应用”按钮,然后单击“确定”按钮。
三、管理交换机
1、在“管理”选项卡中,可以查看交换机的状态、端口状态、流量统计等信息。
2、如果需要对交换机进行软件升级,可以在“维护”选项卡中选择“软件升级”。
3、如果需要备份交换机的配置文件,可以在“维护”选项卡中选择“备份配置”。
4、如果交换机出现故障,可以在“维护”选项卡中选择“重启”。
四、常见问题及解决方法
1、无法登录设备:请确认设备的连接是否正确,IP 地址是否正确,路由器的设置是否正确。
2、配置失败:请确认配置的参数是否正确,是否符合网络规划。
3、交换机无法上网:请确认交换机的端口设置是否正确,是否配置了正确的 IP 地址和子网掩码。
本操作手册仅提供了基本的配置和操作方法,实际操作中可能需要根据具体情况进行调整。
如有其他问题,请咨询 H3C 技术支持人员。
rip路由协议配置实验RIP路由协议配置实验。
RIP(Routing Information Protocol)是一种基于距离向量的路由协议,用于在小型网络中实现路由信息的交换和更新。
在本实验中,我们将学习如何配置RIP路由协议,并进行一些简单的实验来加深对RIP协议的理解。
首先,我们需要了解RIP路由协议的基本原理。
RIP协议使用跳数(hop count)作为路由选择的度量标准,每经过一个路由器,跳数加1。
RIP协议通过交换路由更新报文来实现路由信息的更新,它使用定时器来触发路由更新,并且具有最大跳数限制,通常为15跳。
在实际网络中,RIP协议通常用于小型网络,因为它的算法相对简单,但是在大型网络中不太适用。
接下来,我们将进行RIP路由协议的配置实验。
首先,我们需要在路由器上进入配置模式,然后使用以下命令开启RIP协议:```。
Router(config)# router rip。
Router(config-router)# network <network-address>。
```。
在上述命令中,`<network-address>`是指本地网络的地址,我们需要将所有的本地网络地址都加入到RIP协议中。
这样,路由器就会开始向相邻路由器发送RIP路由更新报文,并接收相邻路由器发送的路由更新报文。
接着,我们可以使用以下命令查看RIP路由表:```。
Router# show ip route。
```。
通过查看RIP路由表,我们可以清晰地看到当前路由器学习到的所有路由信息,包括目的网络地址、下一跳地址和跳数等信息。
这有助于我们了解RIP协议的路由选择过程。
除了查看RIP路由表,我们还可以使用以下命令查看RIP协议的运行状态:```。
Router# show ip protocols。
```。
通过查看RIP协议的运行状态,我们可以了解到RIP协议的版本、发送/接收的路由更新报文数量、定时器的设置等信息,这有助于我们监控RIP协议的运行情况。
h3c交换机配置教程H3C交换机是中国华三公司生产的一种网络设备,广泛应用于企业网络中。
以下是H3C交换机的基本配置教程。
首先,要进入交换机的配置模式,可以通过串口或者网络连接进入交换机的CLI界面。
登录后输入用户名和密码进行身份验证。
接下来,需要配置交换机的基本网络设置。
例如配置管理IP 地址,用于管理交换机。
可以通过以下命令进行配置:```sysip address ip-address mask```其中,ip-address是设定的IP地址,mask是设定的子网掩码。
然后,需要配置交换机的VLAN。
VLAN是虚拟局域网,可以将交换机中的端口划分到不同的VLAN中,实现不同VLAN之间的隔离。
通过以下命令进行配置:```vlan [vlan-id]name vlan-namequit```其中,vlan-id是VLAN的ID号,vlan-name是VLAN的名称。
接下来,需要配置交换机的端口。
可以将端口划分到不同的VLAN中,或者配置端口的速率、双工模式等。
例如,配置端口1划分到VLAN2中,并设置为全双工模式:```interface GigabitEthernet 1/0/1port link-type accessport default vlan 2port duplex fullquit```然后,需要配置交换机的链路聚合。
链路聚合可以将多个物理链路捆绑成一个逻辑链路,提高带宽和冗余性。
通过以下命令进行配置:```interface Eth-Trunk [trunk-id]trunkport [port-list] mode [mode]quit```其中,trunk-id是链路聚合组的ID号,port-list是捆绑的物理端口列表,mode是链路聚合的模式。
最后,还可以配置交换机的安全性和监控功能。
例如,配置交换机的密码安全性,可以通过以下命令进行配置:```password-recovery enableaaalocal-user admin password irreversible-cipher [password]local-user admin service-type terminallocal-user admin privilege level 15```其中,password是设定的密码。
路由器的RIP路由协议配置方法路由器是计算机网络中的重要设备,用于在不同网络之间转发数据包。
路由器使用路由协议来确定数据包的最佳路径,其中RIP (Routing Information Protocol)是一种常用的动态路由协议之一。
本文将介绍路由器上配置RIP路由协议的方法。
一、了解RIP路由协议RIP是一种基于距离向量的路由协议,使用了跳数作为决策路径的指标。
它的工作原理是通过交换路由表信息,计算出到达目的网络的最佳路径,并定期更新路由表。
二、准备工作在配置RIP协议之前,需要确保路由器已经正确连接,并且可以访问配置命令行接口。
另外,确保你已经了解网络拓扑,包括各个网络接口的IP地址和子网掩码。
三、进入路由器的命令行界面使用合适的终端工具,如SecureCRT或PuTTY,通过串口或SSH 等方式连接到路由器。
输入正确的用户名和密码后,成功登录路由器操作系统。
四、进入全局配置模式在命令行界面下,输入以下命令,进入全局配置模式:```shellconfigure terminal```五、配置RIP路由协议输入以下命令,开始配置RIP路由协议:```shellrouter rip```六、配置本地接口在RIP配置模式下,输入以下命令,开始配置本地接口:```shellnetwork <本地网络地址>```其中,本地网络地址是指路由器所在的网络地址,可以使用子网掩码来指定具体的网络范围。
如果有多个本地接口,重复执行该命令配置其他接口。
七、设定版本号继续在RIP配置模式下,输入以下命令,设定RIP版本号:```shell```RIP支持两个版本,版本1和版本2。
版本2对于大规模网络更为高效,因此建议使用版本2。
八、跳数限制继续在RIP配置模式下,输入以下命令,设定跳数限制:```shellmaximum-paths 4```跳数限制是指最多允许的跳数数量,即经过的路由器数量。
根据网络规模和需求,可以调整跳数限制。
RIP协议及配置RIP(Routing Information Protocol)是一种用于在局域网或广域网的路由器之间交换路由信息的协议。
RIP协议最初是在1988年由Xerox公司开发,后来被广泛应用于互联网中。
RIP协议的基本原则是使用跳数(hops)来衡量网络的距离。
每个路由器会将自己所知的距离信息通过RIP协议广播给相邻的路由器,以便让其他路由器了解网络的拓扑结构和最短路径。
RIP协议使用固定的更新时间间隔,默认为30秒,以确保网络拓扑的正确性。
1.配置RIP协议的版本:RIP有两个版本:RIPv1和RIPv2、RIPv1是最早的版本,只支持基本的路由信息交换,不支持CIDR(无类别域间路由)和VLSM(可变长子网掩码)。
RIPv2是后续的版本,支持更多的功能,如认证、多播和路由聚合等。
根据实际需求选择合适的版本进行配置。
2. 配置RIP路由器的网络地址:每个路由器都需要配置自己的网络地址,以便其他路由器可以识别和交换路由信息。
可以使用命令“network <网络地址>”来配置网络地址,其中<网络地址>为需要配置的网络地址。
3. 配置RIP路由器的接口:每个路由器的接口都需要单独配置,以确保RIP协议可以在对应接口上正常工作。
可以使用命令“network <接口地址>”来配置接口地址,其中<接口地址>为需要配置的接口地址。
4. 配置RIP协议的路由策略:RIP协议可以通过路由策略来控制路由信息的学习和传播。
可以使用命令“route-map <名称> permit/deny <序号>”来配置路由策略,其中<名称>为策略的名称,<序号>为策略的序号。
5. 配置RIP协议的其他参数:RIP协议还可以配置一些其他的参数,如认证、跳数限制和更新时间间隔等。
可以使用命令“router rip”进入RIP协议的配置模式,并使用相应的命令进行配置。
交换机路由协议——RIP配置
一组网需求:
1.所有设备运行RIP(Routing Information Protocol)路由协议,Pc-1和Pc-2之间可以互访;
2.此案例同时适用于以下产品:
H3C 3500、3600、5600、5500-SI、3610、5510系列交换机。
二组网图:
三配置步骤:
Switch-A配置:
1.创建(进入)vlan10,并将端口E0/2加入vlan10
[Switch-A]vlan 10
[Switch-A-vlan10]port Ethernet 0/2
2.创建(进入)vlan接口10,并配置IP地址
[Switch-A]interface Vlan-interface 10
[Switch-A-Vlan-interface10]ip add 10.1.1.2 255.255.255.0
3.指定vlan接口10的RIP协议版本为RIP-2
[Switch-A-Vlan-interface10]rip version 2
4.创建(进入)vlan100,并将端口E0/1加入vlan100
[Switch-A]vlan 100
[Switch-A-vlan100]port Ethernet 0/1
5.创建(进入)vlan接口100,并配置IP地址
[Switch-A]interface Vlan-interface 100
[Switch-A-Vlan-interface100]ip add 100.1.1.1 255.255.255.0
6.指定vlan接口100的RIP协议版本为RIP-2
[Switch-A-Vlan-interface100]rip version 2
7.启动并配置RIP协议
[Switch-A]rip
[Switch-A-rip]network 10.1.1.0
[Switch-A-rip]network 100.1.1.0
8.关闭路由聚合功能
[Switch-A-rip]undo summary
9.向RIP协议中引入直连路由
[Switch-A-rip]import-route direct
Switch-B配置:
1.创建(进入)vlan10,并将端口E0/2加入vlan10 [Switch-B]vlan 10
[Switch-B-vlan10]port Ethernet 0/2
2.创建(进入)vlan接口10,并配置IP地址
[Switch-B]interface Vlan-interface 10
[Switch-B-Vlan-interface10]ip add 10.1.1.1 255.255.255.0 3.指定vlan接口10的RIP协议版本为RIP-2
[Switch-B-Vlan-interface10]rip version 2
4.创建(进入)vlan200,并将端口E0/1加入vlan200 [Switch-B]vlan 200
[Switch-B-vlan200]port Ethernet 0/1
5.创建(进入)vlan接口200,并配置IP地址
[Switch-B]interface Vlan-interface 200
[Switch-B-Vlan-interface200]ip add 200.1.1.1 255.255.255.0 6.指定vlan接口100的RIP协议版本为RIP-2
[Switch-B-Vlan-interface200]rip version 2
7.启动并配置RIP协议
[Switch-B]rip
[Switch-B-rip]network 10.1.1.0
[Switch-B-rip]network 200.1.1.0
8.关闭路由聚合功能
[Switch-B-rip]undo summary
9.向RIP协议中引入直连路由
[Switch-B-rip]import-route direct
四配置关键点:
1.RIP协议有两个版本,分别为RIP-1和RIP-2。
需要在VLAN接口配置视图下指定接口所处理的RIP报文版本。
RIP-1的报文传送方式为广播方式;RIP-2有两种报文传送方式:广播方式和组播方式,缺省将采用组播方式发送报文,组播地址为224.0.0.9。
组播发送报文的好处是在同一网络中那些没有运行RIP的主机可以避免接收RIP的广播报文;另外,以组播方式发送报文还可以使运行RIP-1的主机避免错误地接收和处理RIP-2中带有子网掩码的路由。
当接口运行RIP-2广播方式时,也可接收RIP-1的报文;
2.RIP-1只发送自然掩码的路由,即总是以路由聚合形式向外发送路由。
RIP-2支持子网掩码、无类地址域间路由。
当需要将所有子网路由广播出去时,可关闭RIP-2的路由聚合功能。
所谓的路由聚合是指:同一自然网段内的不同子网的路由在向外(其它网段)发送时聚合成一条自然掩码的路由发送。
为了减少网络上的路由流量,减小路由表的大小,可以对路由进行聚合操作;
3.对于SwitchA和SwitchB,可以直接在RIP中指定VLAN接口100和200收发RIP报文,如果有多个连接PC的网段,也可以采用在RIP中引入直连路由的方式,让对端设备学习到这些网段路由。
