实验二 RIP基本配置实例

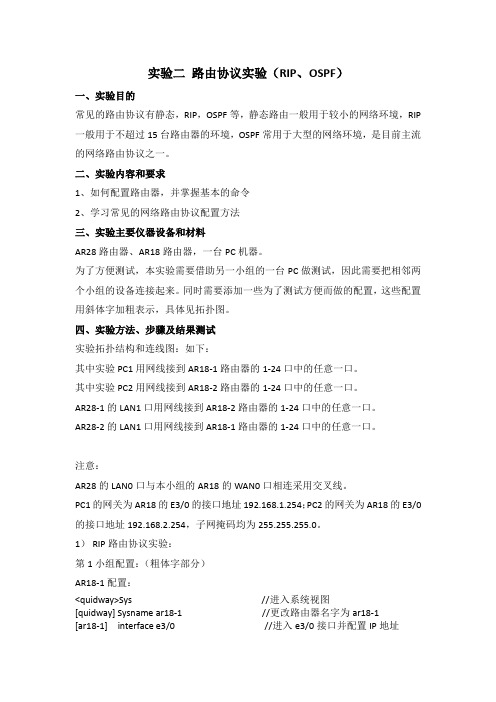

实验二路由协议实验（RIP、OSPF）一、实验目的常见的路由协议有静态，RIP，OSPF等，静态路由一般用于较小的网络环境，RIP 一般用于不超过15台路由器的环境，OSPF常用于大型的网络环境，是目前主流的网络路由协议之一。

二、实验内容和要求1、如何配置路由器，并掌握基本的命令2、学习常见的网络路由协议配置方法三、实验主要仪器设备和材料AR28路由器、AR18路由器，一台PC机器。

为了方便测试，本实验需要借助另一小组的一台PC做测试，因此需要把相邻两个小组的设备连接起来。

同时需要添加一些为了测试方便而做的配置，这些配置用斜体字加粗表示，具体见拓扑图。

四、实验方法、步骤及结果测试实验拓扑结构和连线图：如下：其中实验PC1用网线接到AR18-1路由器的1-24口中的任意一口。

其中实验PC2用网线接到AR18-2路由器的1-24口中的任意一口。

AR28-1的LAN1口用网线接到AR18-2路由器的1-24口中的任意一口。

AR28-2的LAN1口用网线接到AR18-1路由器的1-24口中的任意一口。

注意：AR28的LAN0口与本小组的AR18的WAN0口相连采用交叉线。

PC1的网关为AR18的E3/0的接口地址192.168.1.254；PC2的网关为AR18的E3/0的接口地址192.168.2.254，子网掩码均为255.255.255.0。

1） RIP路由协议实验：第1小组配置：（粗体字部分）AR18-1配置：<quidway>Sys //进入系统视图[quidway] Sysname ar18-1 //更改路由器名字为ar18-1[ar18-1] interface e3/0 //进入e3/0接口并配置IP地址Ip address 192.168.1.254 255.255.255.0Rip version 2Quit[ar18-1] Interface e1/0 //进入1/0接口并配置IP地址Ip address 172.16.1.253 255.255.255.0Rip version 2Quit[ar18-1] Rip //起用RIP路由协议Network 172.16.1.0 //发布网段172.16.1.0Network 192.168.1.0 //发布网段192.168.1.0Undo summary //去掉RIP协议的自动汇总，RIP的自动汇总常常会导致路由故障AR28-1配置：<quidway>Sys //进入系统视图[quidway] Sysname ar28-1 //更改路由器名字为ar28-1 [ar28-1] interface e0/0 //进入e0/0接口并配置IP地址Ip address 172.16.1.254 255.255.255.0Rip version 2Quit[ar28-1] Interface e0/1 //进入e0/1接口并配置IP地址Ip address 192.168.2.253 255.255.255.0Rip version 2Quit[ar28-1] RipNetwork 172.16.1.0 //发布网段172.16.1.0Network 192.168.2.0 //为了方便测试添加的配置Undo summary第2小组配置：（粗体字部分）AR18-2配置：<quidway>Sys //进入系统视图[quidway] Sysname ar18-2 //更改路由器名字为ar18-2[ar18-2] interface e3/0 //进入e3/0接口并配置IP地址Ip address 192.168.2.254 255.255.255.0Rip version 2Quit[ar18-2] Interface e1/0 //进入e1/0接口并配置IP地址Ip address 172.16.2.253 255.255.255.0Rip version 2Quit[ar18-2] RipNetwork 172.16.2.0Network 192.168.2.0Undo summaryAR28-2配置：<quidway>Sys //进入系统视图[quidway]Sysname ar28-2 //更改路由器名字为ar28-2[ar28-2]interface e0/0 //进入e0/0接口并配置IP地址Ip address 172.16.2.254 255.255.255.0Rip version 2Quit[ar28-2]Interface e0/1 //进入e0/1接口并配置IP地址Ip address 192.168.1.253 255.255.255.0Rip version 2Quit[ar28-2]RipNetwork 172.16.2.0Network 192.168.1.0 //为了方便测试添加的配置Undo summary测试：1、用dis ip routing-table查看是否有路由信息2、PC1的网关为AR18的E3/0的接口地址192.168.1.254/24，PC2的网关为AR18的E3/0的接口地址192.168.2.254/24 ,看PC1能否PING 通PC2，这两台PC是否可以PING 通网络中的任何一个接口的IP地址。

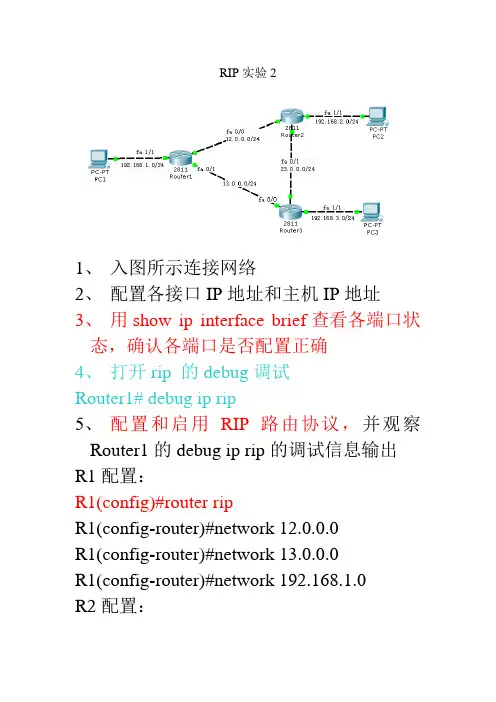

RIP实验21、入图所示连接网络2、配置各接口IP地址和主机IP地址3、用show ip interface brief查看各端口状态，确认各端口是否配置正确4、打开rip 的debug调试Router1# debug ip rip5、配置和启用RIP路由协议，并观察Router1的debug ip rip的调试信息输出R1配置：R1(config)#router ripR1(config-router)#network 12.0.0.0R1(config-router)#network 13.0.0.0R1(config-router)#network 192.168.1.0R2配置：R2(config)#router ripR2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.0R2(config-router)#network 192.168.2.0R3配置：R3(config)#router ripR3(config-router)#network 13.0.0.0R3(config-router)#network 23.0.0.0R3(config-router)#network 192.168.3.06、用show ip route命令查看各路由器的路由表，并进行ping测试连通性。

7、用show ip protocols命令查看各路由器的rip运行的相关信息。

8、把router1的接口fa 0/1和接口fa 1/1设置为被动接口。

R1(config)#router ripR1(config-router)#passive-interface fastEthernet 0/1R1(config-router)#passive-interface fastEthernet 1/19、打开debug ip rip 调试信息，观察路由器每30秒路由信息的发送情况10、在路由器r3上观察路由表中网段192.168.1.0/24的路由下一跳变化情况11、再使用show ip protocols观察变化。

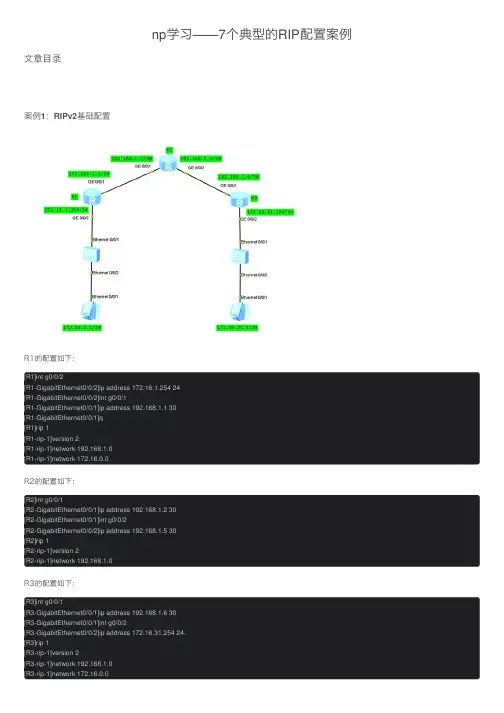

np学习——7个典型的RIP配置案例⽂章⽬录案例1：RIPv2基础配置R1的配置如下：[R1]int g0/0/2[R1-GigabitEthernet0/0/2]ip address 172.16.1.254 24[R1-GigabitEthernet0/0/2]int g0/0/1[R1-GigabitEthernet0/0/1]ip address 192.168.1.1 30[R1-GigabitEthernet0/0/1]q[R1]rip 1[R1-rip-1]version 2[R1-rip-1]network 192.168.1.0[R1-rip-1]network 172.16.0.0R2的配置如下：[R2]int g0/0/1[R2-GigabitEthernet0/0/1]ip address 192.168.1.2 30[R2-GigabitEthernet0/0/1]int g0/0/2[R2-GigabitEthernet0/0/2]ip address 192.168.1.5 30[R2]rip 1[R2-rip-1]version 2[R2-rip-1]network 192.168.1.0R3的配置如下：[R3]int g0/0/1[R3-GigabitEthernet0/0/1]ip address 192.168.1.6 30[R3-GigabitEthernet0/0/1]int g0/0/2[R3-GigabitEthernet0/0/2]ip address 172.16.31.254 24.[R3]rip 1[R3-rip-1]version 2[R3-rip-1]network 192.168.1.0[R3-rip-1]network 172.16.0.0使⽤display rip 1 interface 查看路由器的那些接⼝激活了RIP，以R1为例：<R1>display rip 1 interface--------------------------------------------------------------------------Interface IP Address State Protocol MTU--------------------------------------------------------------------------GE0/0/2 172.16.1.254 UP RIPv2 Multicast 500GE0/0/1 192.168.1.1 UP RIPv2 Multicast 500使⽤display rip 1 database查看RIP进程1的数据库，以R1为例：<R1>display rip 1 database---------------------------------------------------Advertisement State : [A] - Advertised[I] - Not Advertised/Withdraw---------------------------------------------------172.16.0.0/16, cost 0, ClassfulSumm172.16.1.0/24, cost 0, [A], Rip-interface172.16.31.0/24, cost 2, [A], nexthop 192.168.1.2192.168.1.0/24, cost 0, ClassfulSumm192.168.1.0/30, cost 0, [A], Rip-interface192.168.1.4/30, cost 1, [A], nexthop 192.168.1.2使⽤display ip routing-table protocol rip查看学习到的RIP路由，以R1为例：<R1>display ip routing-table protocol ripRoute Flags: R - relay, D - download to fib------------------------------------------------------------------------------Public routing table : RIPDestinations : 2 Routes : 2RIP routing table status : \<Active\>Destinations : 2 Routes : 2Destination/Mask Proto Pre Cost Flags NextHop Interface172.16.31.0/24 RIP 100 2 D 192.168.1.2 GigabitEthernet0/0/1192.168.1.4/30 RIP 100 1 D 192.168.1.2 GigabitEthernet0/0/1RIP routing table status : \<Inactive\>Destinations : 0 Routes : 0案例⼆：Slient-Interface基本的IP配置省略。

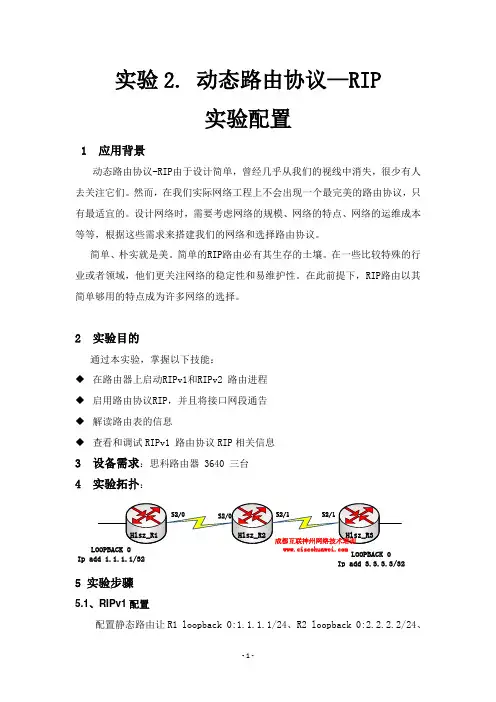

实验2. 动态路由协议—RIP实验配置1 应用背景动态路由协议-RIP由于设计简单，曾经几乎从我们的视线中消失，很少有人去关注它们。

然而，在我们实际网络工程上不会出现一个最完美的路由协议，只有最适宜的。

设计网络时，需要考虑网络的规模、网络的特点、网络的运维成本等等，根据这些需求来搭建我们的网络和选择路由协议。

简单、朴实就是美。

简单的RIP路由必有其生存的土壤。

在一些比较特殊的行业或者领域，他们更关注网络的稳定性和易维护性。

在此前提下，RIP路由以其简单够用的特点成为许多网络的选择。

2 实验目的通过本实验，掌握以下技能：◆在路由器上启动RIPv1和RIPv2 路由进程◆启用路由协议RIP，并且将接口网段通告◆解读路由表的信息◆查看和调试RIPv1 路由协议RIP相关信息3 设备需求：思科路由器 3640 三台4 实验拓扑：Hlsz_R1Hlsz_R3Hlsz_R2LOOPBACK 0Ip add 1.1.1.1/32LOOPBACK 0Ip add 3.3.3.3/32成都互联神州网络技术培训S2/0S2/0S2/1S2/15 实验步骤5.1、RIPv1配置配置静态路由让R1 loopback 0:1.1.1.1/24、R2 loopback 0:2.2.2.2/24、R3 loopback 0:3.3.3.3/24能够相互通信,基本配置略。

配置路由器R1R1(config)#router rip /启动RIP 进程R1(config-router)#version 1 /配置RIP 版本1，默认情况，RIP启用version1。

R1(config-router)#network 1.0.0.0 /通过网络R1(config-router)#network 12.0.0.0配置路由器R2R2(config)#router ripR2(config-router)#version 1R2(config-router)#network 2.0.0.0R2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.0配置路由器R3R3(config)#router ripR3(config-router)#version 1R3(config-router)#network 3.0.0.0R3(config-router)#network 23.0.0.05.1.3、调试实验信息查看任意一台路由器的路由表R1#sh ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0R 2.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/0R 3.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/0R 23.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/012.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, Serial2/0以上输出表明路由器R1 学到了3 条RIP 路由，其含义：◆R：路由条目是通过RIP 路由协议学习来的；◆ 2.0.0.0/8：目的网络；◆120：RIP 路由协议的默认管理距离；◆1: 度量值，从路由器R1 到达网络2.0.0.0/8 的度量值为1 跳；◆12.1.1.2：下一跳地址；◆ 00:00:01：距离下一次更新还有29秒；◆ Serial2/0：接收该路由条目的本路由器的接口。

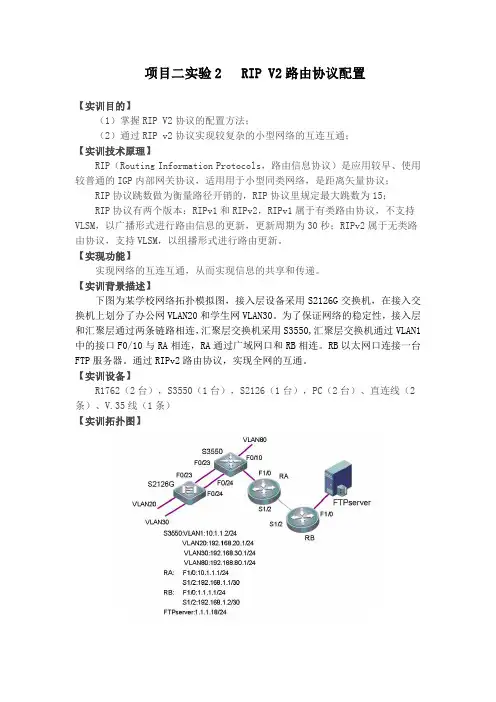

项目二实验2 RIP V2路由协议配置【实训目的】（1）掌握RIP V2协议的配置方法；（2）通过RIP v2协议实现较复杂的小型网络的互连互通；【实训技术原理】RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普通的IGP内部网关协议，适用用于小型同类网络，是距离矢量协议；RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15；RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不支持VLSM，以广播形式进行路由信息的更新，更新周期为30秒；RIPv2属于无类路由协议，支持VLSM，以组播形式进行路由更新。

【实现功能】实现网络的互连互通，从而实现信息的共享和传递。

【实训背景描述】下图为某学校网络拓扑模拟图，接入层设备采用S2126G交换机，在接入交换机上划分了办公网VLAN20和学生网VLAN30。

为了保证网络的稳定性，接入层和汇聚层通过两条链路相连，汇聚层交换机采用S3550,汇聚层交换机通过VLAN1中的接口F0/10与RA相连，RA通过广域网口和RB相连。

RB以太网口连接一台FTP服务器。

通过RIPv2路由协议，实现全网的互通。

【实训设备】R1762（2台），S3550（1台），S2126（1台），PC（2台）、直连线（2条）、V.35线（1条）【实训拓扑图】（1）在路由器RA、RB上配置接口的IP地址和RA串口上的时钟频率；（2）配置S3550实现VLAN20、VLAN30、VLAN80之间的互通；（3）S3550通过VLAN1中的F0/10接口和RA相连，在S3550上ping路由器A的F1/0地址，ping通得（4）查看S3550、路由器RA、RB生成的直连路由；（5）在路由器RA、RB及S3550上配置RIP v2协议；（6）在3550上运行show running-config show ip route ，在RA和RB上运行show running-conifg show ip interface brief show ip route ，验证S3550、RA、RB是否自动学习了其他所有网段的路由信息。

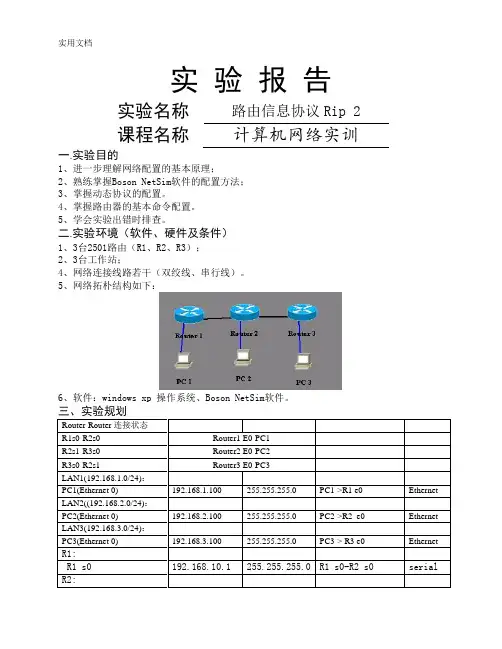

实用文档实验报告实验名称路由信息协议Rip 2课程名称计算机网络实训一.实验目的1、进一步理解网络配置的基本原理；2、熟练掌握Boson NetSim软件的配置方法；3、掌握动态协议的配置。

4、掌握路由器的基本命令配置。

5、学会实验出错时排查。

二.实验环境（软件、硬件及条件）1、3台2501路由（R1、R2、R3）；2、3台工作站；4、网络连接线路若干（双绞线、串行线）。

5、网络拓朴结构如下：6、软件：windows xp 操作系统、Boson NetSim软件。

Router-Router连接状态R1s0-R2s0Router1 E0-PC1R2s1-R3s0Router2 E0-PC2R3s0-R2s1Router3 E0-PC3LAN1(192.168.1.0/24)：PC1(Ethernet 0)192.168.1.100255.255.255.0PC1->R1 e0Ethernet LAN2((192.168.2.0/24)：PC2(Ethernet 0)192.168.2.100255.255.255.0PC2->R2 e0Ethernet LAN3(192.168.3.0/24)：PC3(Ethernet 0)192.168.3.100255.255.255.0PC3-> R3 e0Ethernet R1:R1 s0 192.168.10.1 255.255.255.0 R1 s0-R2 s0 serial R2:R2 s0 192.168.10.2 255.255.255.0 R1 s0-R2 s0 serial R2 s1 192.168.20.2 255.255.255.0 R2 s1-R3 s0 serial R3:R2 s0 192.168.20.1 255.255.255.0 R3 s0-R2 s1 serial 说明：LAN1指PC1 Router1(Ethernet 0)所组成的局域网；LAN2指PC2、 Router2(Ethernet 0)所组成的局域网；LAN3指PC3、 Router3(Ethernet 0)所组成的局域网；动态路由协议采用：rip version 2四、实验步骤：1、启动Boson Network Designer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图，然后用Boson NetSim软件对此网络进行配置。

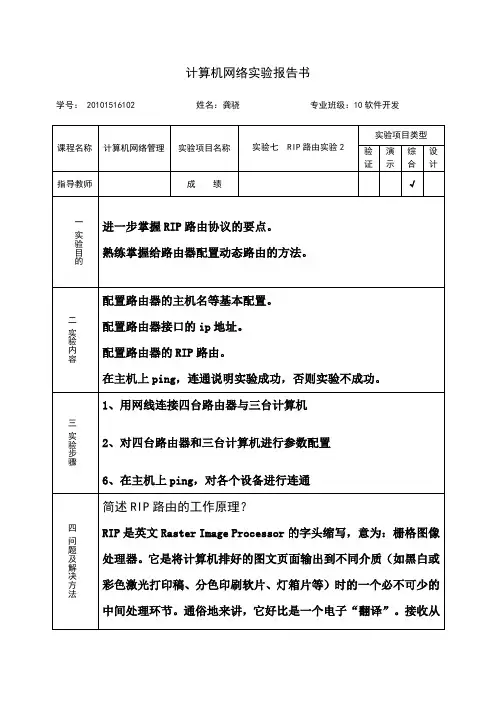

计算机网络实验报告书学号： 20101516102 姓名：龚骁专业班级：10软件开发课程名称计算机网络管理实验项目名称实验七 RIP路由实验2实验项目类型验证演示综合设计指导教师成绩√一实验目的进一步掌握RIP路由协议的要点。

熟练掌握给路由器配置动态路由的方法。

二实验内容配置路由器的主机名等基本配置。

配置路由器接口的ip地址。

配置路由器的RIP路由。

在主机上ping，连通说明实验成功，否则实验不成功。

三实验步骤1、用网线连接四台路由器与三台计算机2、对四台路由器和三台计算机进行参数配置6、在主机上ping，对各个设备进行连通四问题及解决方法简述RIP路由的工作原理？RIP是英文Raster Image Processor的字头缩写，意为：栅格图像处理器。

它是将计算机排好的图文页面输出到不同介质（如黑白或彩色激光打印稿、分色印刷软片、灯箱片等）时的一个必不可少的中间处理环节。

通俗地来讲，它好比是一个电子“翻译”。

接收从计算机传送来的数据，通常是以标准PostScript 语言描述的页面图文信息，将其“翻译”成输出设备所需要的光栅数据（通常将打印机、照排机都称为光栅设备），然后再控制设备进行输出。

五回答实验思考题六实验心得与体会通过本次试验，我对RIP路由协议有了更深入的认识，同时也明白了仅和相邻的路由器交换信息。

如果两个路由器之间的通信不经过另外一个路由器，那么这两个路由器是相邻的。

RIP协议规定，不相邻的路由器之间不交换信息。

指导教师签名：年月日。

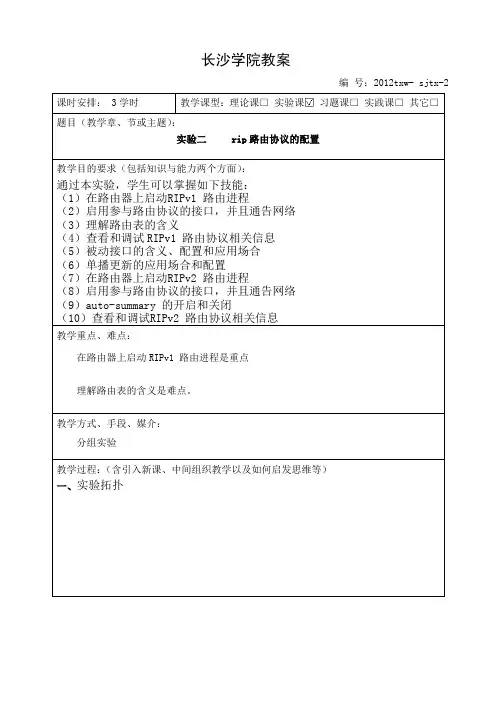

长沙学院教案编号：2012txw- sjtx-2课时安排： 3学时教学课型：理论课□实验课习题课□实践课□其它□题目（教学章、节或主题）：实验二 rip路由协议的配置教学目的要求（包括知识与能力两个方面）：通过本实验，学生可以掌握如下技能：（1）在路由器上启动RIPv1 路由进程（2）启用参与路由协议的接口，并且通告网络（3）理解路由表的含义（4）查看和调试RIPv1 路由协议相关信息（5）被动接口的含义、配置和应用场合（6）单播更新的应用场合和配置（7）在路由器上启动RIPv2 路由进程（8）启用参与路由协议的接口，并且通告网络（9）auto-summary 的开启和关闭（10）查看和调试RIPv2 路由协议相关信息教学重点、难点：在路由器上启动RIPv1 路由进程是重点理解路由表的含义是难点。

教学方式、手段、媒介：分组实验教学过程：（含引入新课、中间组织教学以及如何启发思维等）一、实验拓扑图2-1 rip路由协议的配置实验拓扑二、实验步骤一、RIP路由协议的配置1、步骤1：配置路由器R1R1(config)#router rip //启动RIP 进程R1(config-router)#version 1 //配置RIP 版本1R1(config-router)#network 1.0.0.0 //通告网络R1(config-router)#network 11.0.0.0R1(config-router)#network 12.0.0.02、步骤2：配置路由器R2R2(config)#router ripR2(config-router)#version 1R2(config-router)#network 2.0.0.0R2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.03、步骤3：配置路由器R3R3(config)#router ripR3(config-router)#version 1R3(config-router)#network 23.0.0.0R3(config-router)#network 192.168.1.0R3(config-router)#network 192.168.2.0R3(config-router)#network 3.0.0.04、步骤4：配置路由器R4R4(config)#router ripR4(config-router)#version 1（注：文档可能无法思考全面，请浏览后下载，供参考。

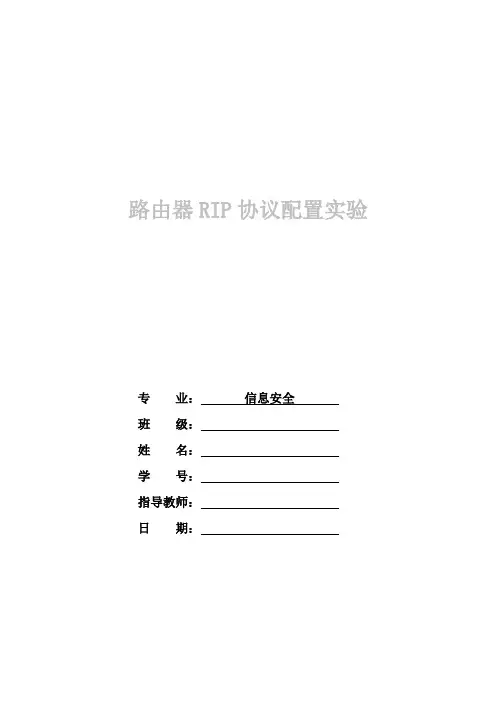

路由器RIP协议配置实验专业：信息安全班级：姓名：学号：指导教师：日期：一、实验概述1.1 实验目的1. 了解路由器设备2. 查看路由器的信息3. 熟悉路由器的接口IP地址配置4. 熟悉路由器的RIP路由协议配置1.2 实验内容1.2.1了解路由器设备（1）2600系列路由器图Example of a 2RU Router上图中，可以看到路由器包含两个快速以太网口（FastEthernet 0/1和FastEthernet 0/2，用来连接LAN）和几个串口（Serial 0/0等，用来连接WAN）。
