实验 4 报告学号姓名 课堂号 01 实验日期 实验名称静态路由与RIP 路由实验用时 同组人 指导教师 一、实验目的通过实验理解并掌握路由器的原理及配置方法，理解并掌握查看路由器系统及配置信息；掌握静态路由方式实现网络的连通性。

二、实验要求1．通过实验理解并掌握路由器的原理及配置方法，2．理解并掌握查看路由器系统及配置信息；3．掌握静态路由方式实现网络的连通性。

4. 掌握RIP 路由方式实现网络的连通性。

三、实验环境(设备)实验设备路由器2台，PC2台，直连线1根，交叉线1根，V.35 DCE/DTE 电缆1根（一）静态路由 1、单击一个路由设备如：R2624-1 (4口) R2620-2（1口） 用ctrl+C 中断要你输入的内容，进入Red-Giant>2、路由器R2624-1配置（1）配置2624-1的接口 f0Red-Giant (config)#hostname R2624-1R2624-1(config)#interface fastethernet ?<0-3> FastEthernet interface numberR2624-1(config)#interface fastethernet 0R2624-1(config-if)#ip addressR2624-1(config-if)#no shutdown（2）配置2624-1的串口s1R2624-1(config)#interface serial 1R2624-1(config-if)#ip addressR2624-1(config-if)#clock rate 64000（配置时钟，注意是DCE 端）R2624-1(config-if)#no shutdown（3）验证路由器接口及串口配置：R2624-1#Show ip interface briefR2624-1#show interface serial 1（4）配置静态路由R2624-1(config)#ip route serial 1（或者用下一跳IP ：R2624-1#show ip route （查看路由）3、路由器2620-2配置(DCE) DTE S1 S0 F0 F0 R2624-1 R2620-2 PC2 PC1。

后，经过若于次路由表交换之后，才发现192.168.5.0不可达。

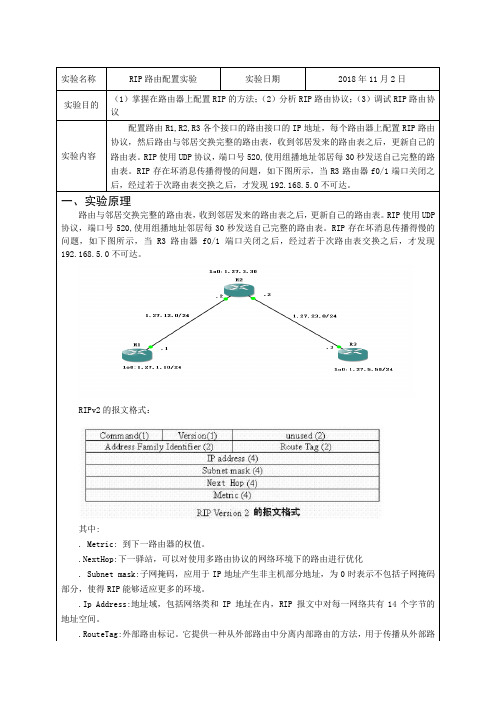

一、实验原理路由与邻居交换完整的路由表，收到邻居发来的路由表之后，更新自己的路由表。

RIP使用UDP 协议，端口号520,使用组播地址邻居每30秒发送自己完整的路由表。

RIP存在坏消息传播得慢的问题，如下图所示，当R3路由器f0/1端口关闭之后，经过若于次路由表交换之后，才发现192.168.5.0不可达。

RIPv2的报文格式：其中:. Metric: 到下一路由器的权值。

.NextHop:下一驿站，可以对使用多路由协议的网络环境下的路由进行优化. Subnet mask:子网掩码，应用于IP地址产生非主机部分地址，为0时表示不包括子网掩码部分，使得RIP能够适应更多的环境。

.Ip Address:地址域，包括网络类和IP 地址在内，RIP 报文中对每一网络共有14个字节的地址空间。

.RouteTag:外部路由标记。

它提供一种从外部路由中分离内部路由的方法，用于传播从外部路7.保存路由配置R1#copy run starDestination filename [startup-config]?Building configuration...[OK]R2#copy run starDestination filename [startup-config]?Building configuration...[OK]8.抓取RIPv2包在R1和R2之间的链路上四、实验总结对于这次计算机网络的实验我的记忆尤其深刻，正因在试验过程中我出现了很多问题，老师总会给我详细解释出现问题的原因和这些问题就应怎样解决，刚开始实验。

计算机网络实验报告书学号： 20101516102 姓名：龚骁专业班级：10软件开发课程名称计算机网络管理实验项目名称实验七 RIP路由实验2实验项目类型验证演示综合设计指导教师成绩√一实验目的进一步掌握RIP路由协议的要点。

熟练掌握给路由器配置动态路由的方法。

二实验内容配置路由器的主机名等基本配置。

配置路由器接口的ip地址。

配置路由器的RIP路由。

在主机上ping，连通说明实验成功，否则实验不成功。

三实验步骤1、用网线连接四台路由器与三台计算机2、对四台路由器和三台计算机进行参数配置6、在主机上ping，对各个设备进行连通四问题及解决方法简述RIP路由的工作原理？RIP是英文Raster Image Processor的字头缩写，意为：栅格图像处理器。

它是将计算机排好的图文页面输出到不同介质（如黑白或彩色激光打印稿、分色印刷软片、灯箱片等）时的一个必不可少的中间处理环节。

通俗地来讲，它好比是一个电子“翻译”。

接收从计算机传送来的数据，通常是以标准PostScript 语言描述的页面图文信息，将其“翻译”成输出设备所需要的光栅数据（通常将打印机、照排机都称为光栅设备），然后再控制设备进行输出。

五回答实验思考题六实验心得与体会通过本次试验，我对RIP路由协议有了更深入的认识，同时也明白了仅和相邻的路由器交换信息。

如果两个路由器之间的通信不经过另外一个路由器，那么这两个路由器是相邻的。

RIP协议规定，不相邻的路由器之间不交换信息。

指导教师签名：年月日。

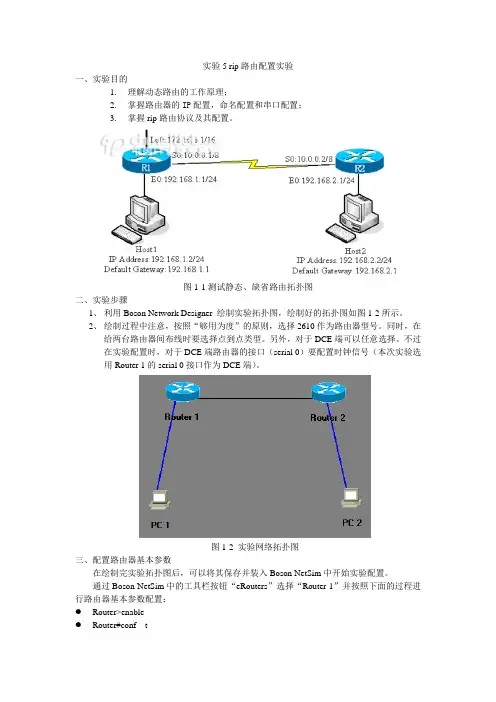

实验5 rip路由配置实验一、实验目的1.理解动态路由的工作原理；2.掌握路由器的IP配置，命名配置和串口配置；3.掌握rip路由协议及其配置。

图1-1测试静态、缺省路由拓扑图二、实验步骤1、利用Boson Network Designer 绘制实验拓扑图，绘制好的拓扑图如图1-2所示。

2、绘制过程中注意，按照“够用为度”的原则，选择2610作为路由器型号。

同时，在给两台路由器间布线时要选择点到点类型。

另外，对于DCE端可以任意选择。

不过在实验配置时，对于DCE端路由器的接口（serial 0）要配置时钟信号（本次实验选用Router 1的serial 0接口作为DCE端）。

图1-2 实验网络拓扑图三、配置路由器基本参数在绘制完实验拓扑图后，可以将其保存并装入Boson NetSim中开始实验配置。

通过Boson NetSim中的工具栏按钮“eRouters”选择“Router 1”并按照下面的过程进行路由器基本参数配置：●Router>enable●Router#conf t●Router(config)#host R1●R1(config)#int e0●R1(config-if)#ip address 192.168.1.1 255.255.255.0●R1(config-if)#no shutdown●R1(config-if)#int s0●R1(config-if)#ip address 10.0.0.1 255.0.0.0●R1(config-if)#clock rate 64000●R1(config-if)#no shutdown●R1(config-if)#end●R1# show ip interface brief通过Boson NetSim中的工具栏按钮“eRouters”选择“Router 2”并按照下面的过程进行路由器基本参数配置：●Router>enable●Router#conf t●Router(config)#host R2●R2(config)#int e0●R2(config-if)#ip address 192.168.2.1 255.255.255.0●R2(config-if)#no shutdown●R2(config-if)#int s0●R2(config-if)#ip address 10.0.0.2 255.0.0.0●R2(config-if)#no shutdown●R2(config-if)#end●R2# show ip interface brief四、配置PC机基本参数通过Boson NetSim中的工具栏按钮“eStations ”选择“PC1”并按照下面的步骤配置“Host 1”的相关参数：●键入“回车键”继续。

rip实验原理与实验步骤RIP（Routing Information Protocol）是一种基于距离向量算法的路由协议，它通过交换路由信息来更新网络的路由表。

本实验将介绍RIP协议的原理和实验步骤。

1. 实验原理RIP协议采用距离向量算法，每个路由器通过向相邻路由器发送自己的路由表来获取网络拓扑信息。

路由器收到路由表后，更新自己的路由表，并将更新后的路由表发送给相邻路由器。

通过不断地交换路由信息，整个网络构建一个路由信息表，路由器就可以根据该表选择最优路径进行数据传输。

RIP协议使用了Hop Count（跳数）作为度量单位，即每个数据包经过的路由器数。

默认情况下，RIP协议的最大跳数限制是15，超过这个跳数的数据包将会被丢弃。

RIP协议还具有自适应能力，如果某个路由器网络的拓扑结构发生了改变，RIP协议将会相应地调整路由表。

2. 实验步骤步骤一：准备实验环境为了进行实验，需要组建一个网络实验环境。

可以通过模拟器或者真实的设备来实现。

在实验环境搭建完成后需要确认网络连接正确，并确保所有路由器和主机设备能够相互通信。

步骤二：启用RIP协议在每个路由器上启用RIP协议，设置相应的参数。

启用RIP协议后，路由器将会开始收集并更新路由信息表。

步骤三：测试路由为了测试RIP协议的工作效果，需要利用ping命令或者traceroute命令来测试路由。

在测试过程中要尽量模拟实际网络环境，进行多次测试并记录测试结果，可以根据测试结果来调整路由器的设置和参数。

步骤四：观察路由信息表在测试过程中需要不断地观察路由信息表，确保路由器的路由信息表与实际网络拓扑相符。

如果出现不符合的情况，需要及时进行调整和更新。

步骤五：调整RIP协议参数在测试中，可能需要调整RIP协议的参数，比如更新频率、路由收敛时间等，来改善网络的质量。

同时也需要关注资源消耗，保证网络的高效性和可靠性。

通过以上实验步骤，可以深入了解RIP协议的工作原理，并且对网络拓扑结构进行更加细致的优化和管理。

-------计算机系
实验报告
（2015 —2016 学年第二学期）
课程名称计算机网络
实验名称实验6 RIP路由器动态配置
专业计算机科学与技术（非师一班）年级14级
成员1学号------------ 成员1姓名_-----------_ 成员2学号----------- 成员2姓名----------- 指导教师---------------------- 实验日期2015-12-9---------------
图2 Router 0的基本配置的基本配置如图3所示：
图6 Router 0显示的路由配置信息图7 Router 1显示的路由配置信息
图8 PC0与PC1的ping通情况
图9 PC0与PC2和PC3之间的ping通情况图10 PC1与PC2和PC3之间的ping通情况
图11 PC2与PC3之间的ping通情况图12 连通后的拓扑图
注：1、报告内的项目或设置，可根据实际情况加以补充和调整
2、教师批改学生实验报告应在学生提交实验报告10日内。

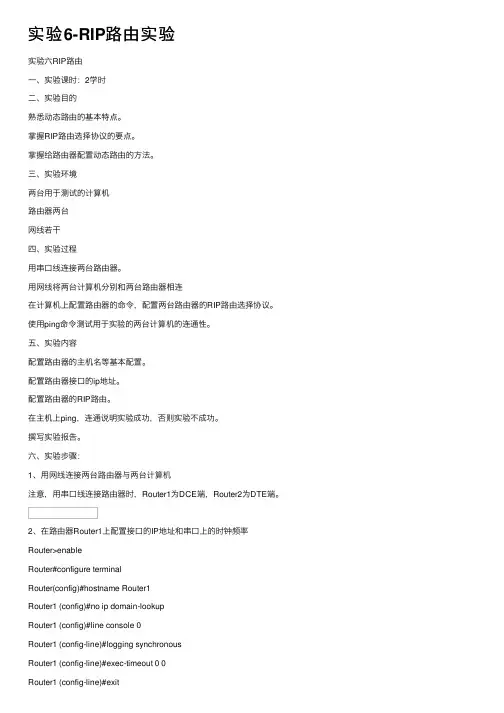

实验6-RIP路由实验实验六RIP路由⼀、实验课时：2学时⼆、实验⽬的熟悉动态路由的基本特点。
