2019-2020年中考物理专题复习 第13讲 家庭电路与安全用电

精品基础教育教学资料，仅供参考，需要可下载使用！第13讲家庭电路与安全用电专题家庭电路与我们的生活密切相关，因此它成为考查电学知识的承载平台，课标对本专题的要求是：知道组成家庭电路中各元件的主要作用和它们间的连接，会使用试电笔并能检测出电路故障，了解安全用电常识并知道一些常见的触电方式．重点是安全用电常识和家庭电路的连接，难点是故障的确定，本板块分两部分来说明，一是家庭电路的连接和安全用电，二是试电笔的使用和家庭电路故障的排查．第1节家庭电路的连接和安全用电重点考点家庭电路主要由两根进户线、电能表、总开关、保险装置、用电器等组成．电能表和总开关装在户外干路上，保险丝或自动空气开关（漏电保护器等）接在总开关后面，用电器和插座并联接在电路中．中考常常会考查家庭电路的连接和各部分元件的作用．中考常见题型中考常以作图题或选择题的形式，来考查对该部分知识的掌握情况．例1 （2014．菏泽）某家庭电路的部分电路如图1所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是( )．A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替思路分析为了安全，保险丝应接在火线上，而不是零线上，故A错误；按照安全用电的要求，甲处安装开关，乙处安装用电器，故B错误；家庭电路中用电器是并联的，同时使用得越多，电路中的总功率越大，而电路两端的电压是不变的，根据P＝UI，电路中的电流越大，故C正确；电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．选C．小结：家庭电路的连接应注意：(1)开关控制哪个用电器，就应和哪个用电器串联，且开关的一端一定要接在火线上，另一端接用电器．这样当开关断开后，用电器与火线脱离，不管是更换灯泡还是检修用电器，都会更安全．(2)接螺口灯泡时，应将灯口的螺旋套接在零线上，灯泡尾部的金属块接在火线上．这样，火线在人们不易触摸到的灯泡尾部，安全性能更高．而对卡口灯泡，由于两个接头都在灯泡尾部，无此要求．(3)保险丝只能接在火线上，不能接在零线上．这样，当保险丝熔断时，用电器和火线脱离，人接触到不工作的用电器时就没有触电的危险．(4)两孔插座应按照“左零右火”的规定接入，三孔插座按照“左零右火上接地”的规定接入，这样做是为了让不同的人检修方便．(5)连接时注意交叉相连处应加“点”，以区分交叉处是否相互连接．例2 小明家买了一台“220V 1600W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220 V 6 A”的插座，标有“220V 10A”的插头，以及导线，组装了一个多孔的移动插座（如图2所示）．请问：(1)这台热水器与其他家用电器之间的连接方式是_______．(2)从安全用电的角度指出这个移动插座存在问题的两个地方，并说明原因．①______________；②______________．思路分析家庭电路中各用电器之间都是并联的．根据热水器的规格可知，它的额定电流I约为7.3 A．因7.3 A 大于插座的额定电流6A，因此选择插座的额定电流过低：同时，由于热水器是金属外壳，应选用三脚插头．答案：(1)并联(2)①插座：允许通过的电流小于热水器正常工作时的电流②插头：两脚插头没有接地线，应该用三脚插头小结：现在家庭电路中的保险装置有两个：一是空气开关，二是漏电保护器，当家庭电路中的电流过大（电路中出现短路或用电器的总功率过大）时，空气开关会自动“跳闸”，起到保护用电器的作用；若某一用电器外壳漏电，站在地面上的人不小心接触到火线或带电的金属外壳时，部分电流通过人体流入大地，这时通过漏电保护器中火线和零线中的电流不相等，漏电保护器就会自动切断电路，起到保护人体的作用．第2节试电笔的使用和家庭电路故障的排除重点考点试电笔的使用方法是：用手接触笔尾的金属体，笔尖接触电线（或与电线相通的导体），如果被测导线是火线，电流经过笔尖、高值电阻、氖管、弹簧、笔尾金属体、人体及大地流到零线，与电源构成回路，氖管就会发光；如果笔尖接触的是零线，氖管中不会有电流，也就不会发光，由于高值电阻的阻值很大，使得通过这个串联电路的电流很微弱，不会对人体造成危害．家庭电路的故障有两种：短路或断路．若保险丝熔断，说明电路中的电流过大，而引起电流过大的原因是“短路”或“用电器的总功率过大”，我们可以通过题意分析出故障的具体情况，从而加以排除．若保险丝没有熔断，说明电路中出现了“断路”故障．中考常见题型家庭电路故障的检查方法有两种，一种是用“试电笔”检查，一种是用“校验灯”检查．这也是中考常涉及的题型．例3（2013．齐齐哈尔）如图3所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光．造成这一现象的原因可能是( )．A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了思路分析正常发光的两盏灯突然全部熄灭，说明电路中出现了故障，而保险丝完好，故障应是电路中某处“断路”，所以A选项错误；题目中“用试电笔分别插入插座的两孔，氖管均发光”，说明插座的两孔都与火线连通，只能是“零线断路”，所以B错误，C正确；电路中各个用电器是并联的，一盏灯的灯丝断了，不会影响另一盏灯，所以D错误．选C．例4 （2013．常州）2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌，维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常：自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高．电工检测发现：开关确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图4中的( )．思路分析为控制电动机的工作状态，开关与电动机串联，且开关应接在火线和电动机之间，以保证开关断开时，电动机与火线“脱离”，从而不能带动水泵工作．而选项B中，开关接在零线上，水泵坏了之后，电动机直接与火线连接，虽与零线断开，但由于水是导体，与大地相连，这样“火线——电动机——水——大地”组成了通路，电流通过电动机产生的热量传递给了水，水吸收热量后温度升高，所以赵先生家水泵电路的实际连接方式是选项B．本题用所学知识分析实际问题，部分同学可能因不理解题意而觉偏难．小结：安全用电问题与我们的生活联系非常密切，跟我们每个人的生命安全息息相关，家庭用电的安全事故，都是由于跟地面不绝缘的人体直接或间接地跟火线连通，通过人体的电流达到一定值时造成的，因此要了解常见的几种触电形式：低压触电中的“单线触电”和“双线触电”，以及高压触电中的“高压电弧触电”和“跨步电压触电”．安全用电的原则是：不接触低压带电体，不靠近高压带电体，我们一定要遵守安全用电的基本原则，以免造成不必要的伤害．。

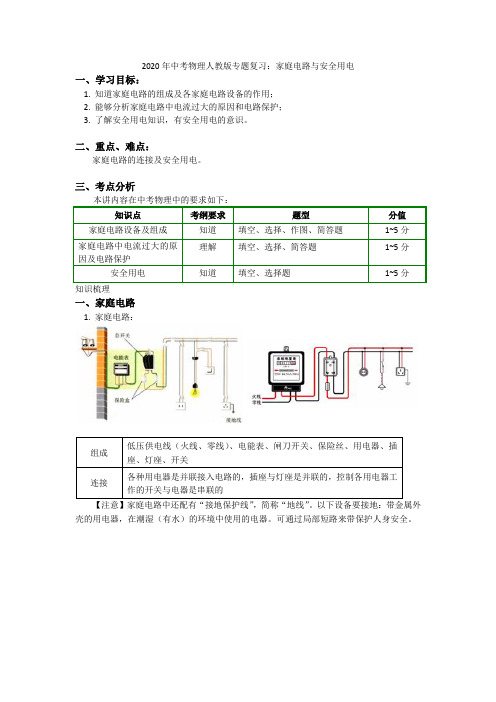

2020年中考物理人教版专题复习：家庭电路与安全用电一、学习目标：1. 知道家庭电路的组成及各家庭电路设备的作用；2. 能够分析家庭电路中电流过大的原因和电路保护；3. 了解安全用电知识，有安全用电的意识。

二、重点、难点：家庭电路的连接及安全用电。

三、考点分析知识梳理一、家庭电路1. 家庭电路：【注意】家庭电路中还配有“接地保护线”，简称“地线”。

以下设备要接地：带金属外壳的用电器，在潮湿（有水）的环境中使用的电器。

可通过局部短路来带保护人身安全。

2. 家庭电路中各组成部分的作用：（1）低压供电线：①给用户提供家庭电压的线路，分为火线和零线．火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。

（2）电能表（详见《电能》一课）；（3）闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路、更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线（4）熔断器（保险丝）：材料 保险丝是由电阻率大、熔点较低的铅锑合金制成原理 当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用 连接 与所保护的电路串联，且一般只接在火线上【注意】不能用较粗的保险丝或铁丝、铜丝、铝丝等代替．因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

作用 连接家用电器，给可移动家用电器供电 种类 二孔插座、三孔插座 安装并联在家庭电路中 接线二孔插座1. 接火线2. 接零线3. 接地线三孔插座插头4. 接用电器的金属外壳5. 接用电部分的线路【注意】把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。

（6）用电器（电灯）、开关：①白炽灯是利用电流的热效应进行工作的。

【说明】灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度。

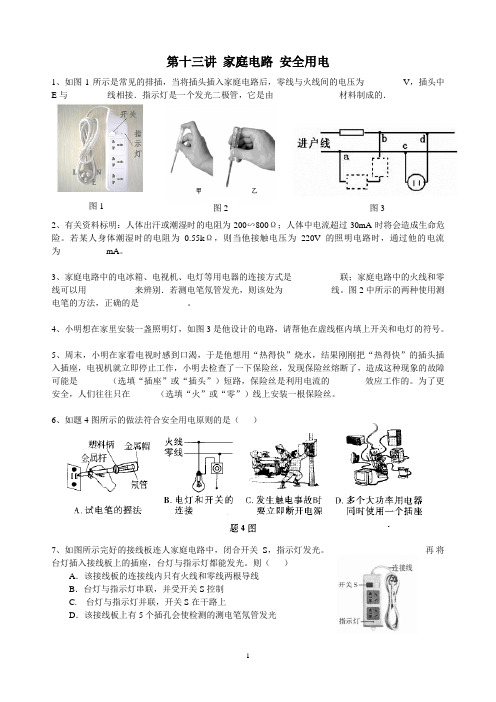

第十三讲 家庭电路 安全用电1、如图1所示是常见的排插，当将插头插入家庭电路后，零线与火线间的电压为_________V ，插头中E 与_________线相接．指示灯是一个发光二极管，它是由_______________材料制成的．2、有关资料标明：人体出汗或潮湿时的电阻为200∽800Ω；人体中电流超过30mA 时将会造成生命危险。

若某人身体潮湿时的电阻为0.55k Ω，则当他接触电压为220V的照明电路时，通过他的电流为 __________mA 。

3、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是___________联；家庭电路中的火线和零线可以用___________来辨别．若测电笔氖管发光，则该处为___________线。

图2中所示的两种使用测电笔的方法，正确的是___________。

4、小明想在家里安装一盏照明灯，如图3是他设计的电路，请帮他在虚线框内填上开关和电灯的符号。

5、周末，小明在家看电视时感到口渴，于是他想用“热得快”烧水，结果刚刚把“热得快”的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是_______（选填“插座”或“插头”）短路，保险丝是利用电流的________效应工作的。

为了更安全，人们往往只在______（选填“火”或“零”）线上安装一根保险丝。

6、如题4 图所示的做法符合安全用电原则的是（ ）7、如图所示完好的接线板连人家庭电路中，闭合开关S ，指示灯发光。

再将台灯插入接线板上的插座，台灯与指示灯都能发光。

则（ ） A ．该接线板的连接线内只有火线和零线两根导线 B ．台灯与指示灯串联，并受开关S 控制 C. 台灯与指示灯并联，开关S 在干路上D ．该接线板上有5个插孔会使检测的测电笔氖管发光 图3 图1 图28、图中符合家庭用电安全要求的是（）A.甲图，用这样的方法擦拭亮着的台灯B.乙图，这样用测电笔接触火线C.丙图，按这样的电路图连接电灯D.丁图，电冰箱用这样的插座和插头9、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了10、小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯。

家庭电路与安全用电一、知识点睛1.家庭电路示意图2.家庭电路的重要部件：（1）进户线：和；输送电能，电压为V。

入户前，已经与大地相连。

（2）电能表：用来显示。

（3）总开关：当家庭电路需要修理时，必须总开关。

（4）熔丝（保险丝）：作用：时会自动熔断，切断电路，对用电器起保护作用。

材料：电阻，熔点的铅锑合金；接法：连接在上。

现在家庭电路都用空气开关代替了保险丝；当电路中电流过大时，空气开关断开，切断电路；俗称跳闸。

（5）用电器：类型：不可移动（电灯）、可移动（接在插座里）接法：各用电器；注意：电灯与开关；且开关必须接在与电灯之间。

3.火线与零线的辨别（1）若试电笔接触 _，则火线、试电笔、人体、大地连通，有电流通过，氖管；若接触零线，无电流，氖管不发光。

（2）使用试电笔时，手必须接触笔尾金属体。

4.三线插头和漏电保护器（1）三孔插座：左右上接；三线插头：L：要去接；N 要去接；二者与用电器的电用部分相连；E：要去接；与用电器的相连。

插头插入插孔后，即接入了电源；同时，金属外壳与大地相连。

（2）漏电保护器：当站在地上的人不小心接触了火线，电流经过人体流入大地时，漏电保护器会迅速切断电流，对人身起到保护作用。

（当火线与零线上电流不相等时，会切断电路）5.家庭电路中电流过大的原因：（1）；（2）。

6.常见的触电类型：（1）低压触电：单线触电，双线触电；（2）高压触电：电弧触电，跨步电压触电。

7.安全用电的原则：（1）不接触低压带电体，不靠近高压带电体；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。

二、精讲精练【板块一】家庭电路1.家庭电路的室内电路组成顺序正确的是（）A．电能表，总开关，用电器，熔断器B．总开关，电能表，熔断器，用电器C．电能表，总开关，熔断器，用电器D．电能表，熔断器，总开关，用电器2.将图中的电灯、开关和插座接入家庭电路中。

第13讲 安全用电考点1 家庭电路家庭电路的组成及连接：进户线、电能表、总开关、保险丝、插座、用电器、开关等。

进户线：连接到户外的供电线路的电线，通常有两根：一根是火线，一根是零线。

火线和零线之间的电压是220_V 。

闸刀开关：接在干路上，同时控制两根导线，是家庭电路中的总开关。

在检修电路或更换用电器时，我们一般要把闸刀开关断开。

保险丝：电路中的电线都有规定的最大电流值，如果电流超过了这个规定值，电线会过热，有可能烧坏绝缘皮，甚至引起火灾。

为了避免家庭电路中电流过大，引起事故，电路里必须安装保险丝。

家庭电路里的保险丝通常安装在保险盒里，或者安装在闸刀开关的下方。

家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的。

当电路中电流过大时，保险丝熔断，自动切断电路起到保护作用。

插座：与用电器的插头相配套，是用接用电器的。

插座与其他用电器是并联的。

插座一般有两孔插座和三孔插座两种。

两孔插座中一孔接火线，一孔接零线。

三孔插座除一孔接火线，一孔接零线外，还有一孔接地线，如图所示。

白炽灯：工作时将电能转化为内能和光能。

连接时注意开关与灯串联，且开关一端接火线，另一端接灯口顶部的金属体，灯口的金属螺旋只准接在零线上。

考点2 安全用电 1．触电是指一定强度的电流通过人体，影响人体健康或造成伤亡的现象。

安全电压是不高于36_V 的电压，家庭电路的电压是220_V ，一旦发生触电，就有生命危险。

2．家庭电路发生的触电事故都是由于人体直接或间接跟火线连通造成的。

3．低压触电有单线触电和双线触电。

4．高压触电有高压电弧触电和跨步电压触电。

5．安全用电原则：不接触低压带电体，不靠近高压带电体。

6．分清火线、零线和地线：低压供电线路火线和零线与家庭电路相连。

火线和零线之间有220_V 电压，火线与大地之间也有220_V 电压。

在三孔插座中有一根线将家用电器外壳和大地相连，这根线称为地线，虽然地线和零线之间在正常情况下没有电压，但绝不能将地线和零线接通，否则易造成触电事故。
