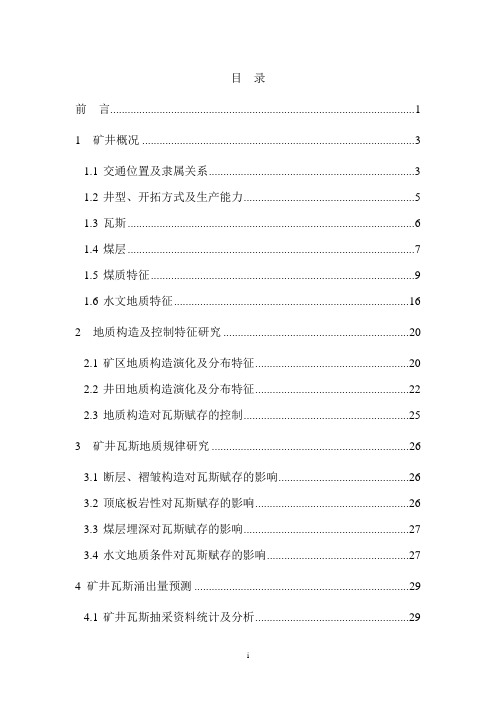

目录前言 (1)1矿井概况 (3)1.1交通位置及隶属关系 (3)1.2井型、开拓方式及生产能力 (5)1.3瓦斯 (6)1.4煤层 (7)1.5煤质特征 (9)1.6水文地质特征 (16)2地质构造及控制特征研究 (20)2.1矿区地质构造演化及分布特征 (20)2.2井田地质构造演化及分布特征 (22)2.3地质构造对瓦斯赋存的控制 (25)3矿井瓦斯地质规律研究 (26)3.1断层、褶皱构造对瓦斯赋存的影响 (26)3.2顶底板岩性对瓦斯赋存的影响 (26)3.3煤层埋深对瓦斯赋存的影响 (27)3.4水文地质条件对瓦斯赋存的影响 (27)4 矿井瓦斯涌出量预测 (29)4.1矿井瓦斯抽采资料统计及分析 (29)4.2矿井瓦斯涌出资料统计及涌出量的预测 (29)5煤与瓦斯区域突出危险性预测 (33)6 煤层气资源量计算 (33)7矿井瓦斯地质图编制 (34)7.1编图资料 (34)7.2编图内容和表示方法 (35)8 结论和建议 (37)8.1结论 (37)8.2建议 (38)参考文献 (39)前言瓦斯地质图，内容丰富、区带分明；层次清晰、一目了然；直观简明、使用方便，是煤矿瓦斯地质资料最好的档案，是瓦斯预测、瓦斯灾害防治、瓦斯抽采成果的高度集中。

瓦斯地质规律是瓦斯预测的基础，能够准确预测瓦斯涌出量、瓦斯突出危险性、瓦斯资源量。

使得各级领导和工程技术人员进行瓦斯综合治理有了共同语言，它直接用于安全生产管理、瓦斯（煤层气）抽采利用和煤矿规划，是我国煤炭工业发展必不可少的技术和图件，随着煤矿开采深度的日趋增加和地质条件的复杂性，显得越来越重要。

2007年，经国家安全生产监督管理总局批准，中煤协会科技[2007]54号文下达了《矿井瓦斯地质图编制方法》行业标准的通知。

为深入推进煤矿瓦斯防治工作，根据国家发展改革委办公厅《关于印发煤矿瓦斯防治2008年工作总结和2009年工作安排的通知》（发改办能源【2009】239号），由国家能源局组织开展全国新一轮煤矿瓦斯地质图编制工作，旨在整理全国煤矿多年地质勘探和开采、测试揭露的瓦斯地质资料，利用瓦斯地质和瓦斯治理研究成果，揭示全国煤矿瓦斯地质规律，为瓦斯灾害治理和煤层气资源开发利用提供基本依据。

瓦斯含量、涌出量、抽放量、衰减系数(一）1、单孔瓦斯流量（m3/min）（钻孔瓦斯抽放量）Q=K1.S=KπDL K1------瓦斯涌出速度或强度以（m3/min.m2） D----钻孔直径L-----钻孔长度K1值计算方法 K1=q0e-tq0-----钻孔瓦斯涌出初速度 m3/min.m2－ 钻孔瓦斯流量衰减系数t---时间q0计算方法 q0=aX[0.0004V ad2+0.16] m3/min.m2式中a取0.026X为煤层瓦斯含量V ad煤层挥发分或者：q0=0.59/1440 X钻孔瓦斯涌出衰减系数可以通过实测进行计算而得3、 钻孔抽放时间决定因素①采掘布置允许的抽放时间，要达到抽采掘平衡②瓦斯抽放率。

与瓦斯涌出量有关系，国家有相应规定4、计算瓦斯含量两种方法：①直接法采用钻孔取芯的地质钻孔取煤样方法采用解吸仪进行计算。

②间接法。

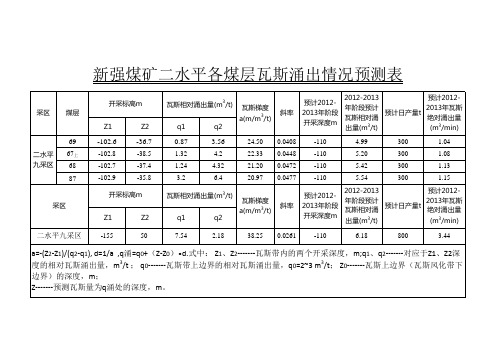

利用实测某处瓦斯压力用公式反推瓦斯含量X=×n(t s -t) +（二）第一节：瓦斯含量计算1.1 主要原理是利用瓦斯压力计算瓦斯原始含量瓦斯压力利用和深度的关系公式：P=(2.03-10.13) H (开采垂深及压力系数)计算：开采垂深取550m,，压力系数取2.6通过间接法公式计算得在最低水平时：1#煤的瓦斯含量为：12.29m3/min第二节：区域抽采前的瓦斯含量2.1回采工作面瓦斯涌出量计算：q采＝q1+q2开采层相对瓦斯涌出量q1=K1×K2 ×K3 ×m(W0-W C)/MW0由上式可得；W C残存瓦斯含量由公式计算而得，它与原煤的水分、灰分有直接关系K1和K2和K3由围岩瓦斯涌出、工作面丢煤系数、采区内准备巷道预排瓦斯有关残存瓦斯量为：W C为4.2m3/t （1#）；2.25 m3/t（2#）；2.37m3/t（3#）q1=9.21m3/t邻近层瓦斯：开采1#煤时 2#煤层涌入吨煤瓦斯量为： 3.26m3/t√√开采1#煤层时，3#煤层涌入吨煤瓦斯量为：4.41m3/t开采1#煤层时，围岩涌入瓦斯量为：9.21×15%＝1.38m3/t邻近层总计：q2= 3.26+4.41+1.38＝9.05m3/t累计： q采＝18.26m3/t另外考虑瓦斯涌出不均匀性取回采工作面涌出系数为1.3总相对瓦斯涌出量为：1.3×18.26＝23.74m3/t（与产量大小无关）折合绝对瓦斯涌出量：23.74×910/1440＝15m3/min（与产量大小有直接关系）2.2掘进工作面瓦斯涌出量：（1）掘进煤壁瓦斯涌出量q3=D×V×q0 ×2(√L/V-1)=0.95m3/min（2）落煤瓦斯涌出量q4=S.V.r(W0-W c)＝0.59m3/min绝对瓦斯涌出量总计q掘＝1.54m3/min相对瓦斯涌出量总计1.54×1440/63.2=35.09m3/t(掘进的产量每天推算按63.2T)2.3采区的瓦斯涌出量计算（工作面和2个掘进面）q区=K’(∑q回Ai+1440∑q掘i)/A0此处 K’ 瓦斯采区涌出不均匀系数1.3q回采面相对瓦斯涌出量Ai为采面平均日产量q掘为掘进面瓦斯相对涌出量A0为采区产量.与回采面的日产量相同.经计算二采区相对瓦斯涌出量为 34.03m3/t2.4矿井瓦斯涌出量计算（矿井以一个采区二个掘进面达产）瓦斯除了本身一个采面之外，和两个掘进面之外，另还要考虑其它采区涌入瓦斯q=K’’’’(∑q区Ai)/∑A i矿井相对涌出量为：1.3×(34.3×910)/910=44.24m3/t（考虑其它涌入系数）矿井绝对涌出量：44.24×910/1440=27.96m3/min2.5抽采率的确定：因矿井绝对瓦斯涌出量为27.96m3/min在20－40之间故选择矿井抽采率达到35%为目标。

矿井瓦斯地质图编制规定前 言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础，也是搞好瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。

煤矿瓦斯地质编图是瓦斯地质理论与应用的重大系统工程，专业性、技术性较强，要求有严格的编图细则、图例和比例尺。

瓦斯地质分析、研究和编图的基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯地质与瓦斯治理资料。

此次编制了“煤矿瓦斯地质编图统计表”26个表格，需要各煤矿认真填写。

同时，制定了“矿井瓦斯地质规律与瓦斯预测研究报告”编制提纲，供编写“矿井瓦斯地质图”研究报告参考。

一、 矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。

2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1、表2和表11中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表2和表11中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表3和表11中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。

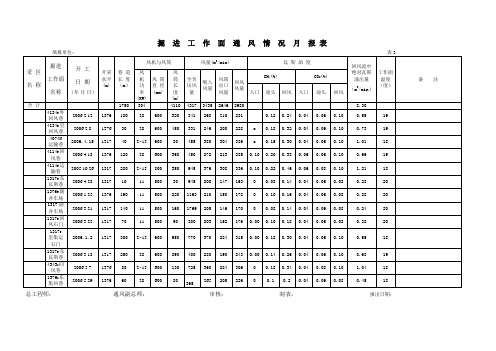

掘进工作面通风情况月报表填报单位：表3采区名称掘进工作面名称开工日期（年.月.日）开采水平(m)巷道长度（m）风机与风筒风量(m3/min) 瓦斯浓度回风流中绝对瓦斯涌出量（m3/min）工作面温度（度）备注风机功率(KW)风筒直径(mm)风筒长度(m)全负压风量吸入风量风筒出口风量回风风量CH4(%) CO2(%)入口迎头回风入口迎头回风合计1750 304 4110 4317 3435 2646 2980 8.30 4134N外回风巷2006.2.12 1376 180 28 600 320 341 268 210 231 0.12 0.24 0.04 0.06 0.10 0.55 19 4134S里回风巷2006.2.8 1376 30 28 600 450 331 246 200 228 o 0.18 0.32 0.04 0.06 0.10 0.73 19 4074N运输巷2006.4.15 1317 40 2×15 600 80 455 380 304 336 o 0.16 0.30 0.04 0.06 0.10 1.01 18 4114S回风巷2006.4.18 1376 120 28 600 360 450 272 213 235 0.10 0.20 0.38 0.06 0.06 0.10 0.66 19 4114S运输巷2005.10.26 1317 280 2×15 800 350 945 376 308 336 0.10 0.22 0.46 0.06 0.08 0.10 1.21 18 1317N东瓦斯巷2006.4.28 1317 10 11 500 30 945 200 147 163 0 0.08 0.14 0.04 0.06 0.08 0.23 20 1376S副井车场2006.1.25 1376 190 11 500 220 1163 210 150 178 0 0.10 0.16 0.04 0.06 0.08 0.28 20 1317副井车场2006.3.21 1317 140 11 500 160 1769 205 146 170 0 0.08 0.14 0.04 0.06 0.08 0.24 20 1317S回风石门2006.3.22 1317 70 11 500 90 300 203 152 176 0.00 0.10 0.18 0.04 0.06 0.08 0.32 20 1317S里集运石门2006.1.2 1317 300 2×15 600 950 770 370 284 315 0.00 0.18 0.30 0.04 0.06 0.10 0.95 181317S东瓦斯巷2006.3.18 1317 250 28 600 890 400 280 190 243 0.00 0.14 0.26 0.04 0.06 0.10 0.63 194343S回风巷2006.5.7137680 2×15 600130 725 360 284 306 0 0.18 0.34 0.04 0.08 0.10 1.04 181376S东集回巷2006.5.291376 60 2860080365265205 226 0 0.1 0.2 0.04 0.06 0.08 0.45 18总工程师：通风副总师：审核：制表：报出日期：。

瓦斯含量、涌出量、抽放量、衰减系数(一）1、单孔瓦斯流量（m 3/min ）（钻孔瓦斯抽放量）Q=K 1.S=K πDL K 1------瓦斯涌出速度或强度以（m 3/min.m 2）D----钻孔直径L-----钻孔长度K 1值计算方法 K 1=q 0e -αtq 0-----钻孔瓦斯涌出初速度 m 3/min.m 2α－ 钻孔瓦斯流量衰减系数t---时间q 0计算方法 q 0=aX[0.0004V ad 2+0.16] m 3/min.m 2式中a 取0.026X 为煤层瓦斯含量V ad 煤层挥发分或者：q 0=0.59/1440 X钻孔瓦斯涌出衰减系数可以通过实测进行计算而得3、钻孔抽放时间决定因素①采掘布置允许的抽放时间，要达到抽采掘平衡②瓦斯抽放率。

与瓦斯涌出量有关系，国家有相应规定4、计算瓦斯含量两种方法：①直接法 采用钻孔取芯的地质钻孔取煤样方法采用解 吸仪进行计算。
