步步高·2015高三物理总复习【Word文档】：第10章 交变电流 传感器 第2课时

第十章章末检测1．一个矩形线圈在匀强磁场中转动产生的交变电流e＝220 2sin 100πt(V)，那么()．A．该交变电流的频率是100 HzB．当t＝0时，线圈平面恰好与中性面垂直C．当t＝1200s时，e最大D．该交变电流电动势的有效值为220 2 V解析根据交变电流的表达式可知该交变电流的频率f＝ω2π＝50 Hz，有效值为220 V，A、D错；当t＝0时，e＝0，所以线圈平面恰好处于中性面，B错；当t＝1200s时，e有最大值220 2 V，C正确．答案 C2．供电公司检修人员用交流电表监控供电线路中强电流和高电压，使用的仪器是电流互感器和电压互感器，接线如图1所示．其中n1、n2、n3、n4分别为四组线圈的匝数，a、b为两只交流电表，下列说法中正确的是()．图1A．A为电流互感器，且n1<n2，a是电流表B．B为电压互感器，且n3>n4，b是电压表C．B为电流互感器，且n3<n4，b是电流表D．A为电压互感器，且n1>n2，a是电压表解析A为电流互感器，串联接入电路，副线圈中电流较小，则n1<n2，a是电流表，A正确；B为电压互感器，并联接入电路，副线圈中电压较小，则n3>n4，b是电压表，B正确．答案AB3．电阻R1、R2和交流电源按照图2甲所示方式连接，R1＝10 Ω，R2＝20 Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示，则()．图2A．通过R1的电流的有效值是1.2 AB．R1两端的电压有效值是6 VC．通过R2的电流的有效值是1.2 2 AD．R2两端的电压有效值是6 2 V解析由题图知流过R2交流电电流的最大值I2m＝0.6 2 A，故选项C错误；由U2m＝I2m R2＝12 2 V知，选项D错误；因串联电路电流处处相同，则I1m＝0.6 2 A，电流的有效值I1＝I1m2＝0.6 A，故A项错误；由U1＝I1R1＝6 V，故选项B正确．答案 B4．如图3所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是()．图3A ．在图中t ＝0时刻穿过线圈的磁通量均为零B ．线圈先后两次转速之比为3∶2C ．交流电a 的瞬时值为u ＝10sin 5πt (V)D ．交流电b 的最大值为203 V解析 由图可知t ＝0时刻感应电动势为零，穿过线圈的磁通量最大，选项A 错误；由图可知T a ＝0.4 s ，T b ＝0.6 s ，线圈先后两次转速之比n a ∶n b ＝T b ∶T a＝3∶2，选项B 正确；交流电a 的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2πT a t ，得u ＝10sin 5πt (V)，选项C 正确；感应电动势最大值U m ＝NBSω＝NBS ⎝ ⎛⎭⎪⎫2πT ，所以U m a ∶U m b ＝T b ∶T a ，交流电b 的最大值为203 V ，选项D 正确．答案 BCD5．如图4所示，abcd 为一边长为L 、匝数为N 的正方形闭合线圈，绕对称轴OO ′匀速转动，角速度为ω.空间中只有OO ′左侧存在垂直纸面向里的匀强磁场，磁感应强度为B .若闭合线圈的总电阻为R ，则( )．图4A ．线圈中电动势的有效值为22NBL 2ωB ．线圈中电动势的最大值为12NBL 2ωC ．在转动一圈的过程中，线圈中有一半时间没有电流D ．当线圈转到图中所处的位置时，穿过线圈的磁通量为12NBL 2解析最大值E m＝12NBL2ω，有效值E＝E m2＝24NBL2ω.在转动的过程中，线圈始终有一半在磁场中运动，故线圈中始终有电流通过．图中所示位置中，穿过线圈的磁通量为12BL2，正确选项为B.答案 B6．如图5所示，矩形线圈abcd与可变电容器C、理想电流表A组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，转动的角速度ω＝100π rad/s.线圈的匝数N＝100，边长ab＝0.2 m，ad＝0.4 m，电阻不计．磁场只分布在bc边的左侧，磁感应强度大小B＝216πT．电容器放电时间不计．下列说法正确的是()．图5A．该线圈产生的交流电动势峰值为50 VB．该线圈产生的交流电动势有效值为25 2 VC．电容器的耐压值至少为50 VD．电容器的电容C变大时，电流表的示数变小解析该交流电的瞬时值表达式为e＝NBSωsin ωt＝502sin 100πt V，其峰值为50 2 V，所以A、C均错．由于一个周期内只有半个周期产生感应电动势，所以有E2R T＝502R×T2＋0，解得E＝25 2 V，即B正确．C变大时电容器对交流电的阻碍作用减小，电流表的示数变大，所以D错．答案 B7．某水电站，用总电阻为2.5 Ω的输电线输电给500 km 外的用户，其输出电功率是3×106 kW ，现用500 kV 电压输电，则下列说法正确的是( )．A ．输电线上输送的电流大小为2.0×105 AB ．输电线上由电阻造成的损失电压为15 kVC ．若改用5 kV 电压输电，则输电线上损失的功率为9×108 kWD ．输电线上损失的功率为ΔP ＝U 2r ，U 为输电电压，r 为输电线的电阻解析 输电线上输送的电流I ＝P U ＝3×106 kW 500 kV ＝6 000 A ，A 错；输电线上损失的电压为ΔU ＝Ir ＝6 000×2.5 V ＝1.5×104 V ＝15 kV ，B 对；若改用5 kV的电压输电，则输电线上输送的电流I ′＝P U ′＝3×106 kW 5 kV ＝6×105 A ，输电线上损失的功率ΔP ＝I ′2r ＝(6×105)2×2.5 W ＝9×108 kW ，表明电能将在线路上损耗完，则输电线上损失的功率为3×106 kW ，C 错；D 项中输电线上损失的功率ΔP ＝U 2r ，U 应为输电线上损耗的电压，而不是输电电压，D 错． 答案 B8．电阻为1 Ω的矩形线圈绕垂直于磁场方向的轴，在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图6所示．现把交流电加在电阻为9 Ω的电热丝上，下列判断正确的是( )．图6A ．线圈转动的角速度ω＝100 rad/sB ．在t ＝0.01 s 时刻，穿过线圈的磁通量最大C ．电热丝两端的电压U ＝100 2 VD ．电热丝此时的发热功率P ＝1 800 W解析 由题图可以看出该交变电流的周期T ＝0.02 s ，则角速度ω＝2πT ＝2π0.02＝100π rad/s，A项错．t＝0.01 s时刻，电压达到最大，则此时磁通量变化率最大，磁通量为零，B项错．电热丝两端电压为路端电压U R＝RR＋rU＝99＋1×U m2＝90 2 V，故C项错．根据电功率公式P＝U2RR＝(902)29W＝1 800 W，故D项正确．答案 D9．如图7甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原副线圈的匝数比为1∶10的理想变压器给一灯泡供电，如图丙所示，副线圈电路中灯泡额定功率为22 W．现闭合开关，灯泡正常发光．则()．图7A．t＝0.01 s时刻穿过线框回路的磁通量为零B．交流发电机的转速为50 r/sC．变压器原线圈中电流表示数为1 AD．灯泡的额定电压为220 2 V解析由题图知t＝0.01 s时e＝0，此时线圈平面位于中性面，磁通量最大，A错；周期T＝0.02 s，所以n＝1T＝50 r/s，B对；由理想变压器原理得：U1U L＝n1n2，其中U1＝2222V，得U L＝220 V，I L＝PU L＝0.1 A，而I1I L＝n2n1，得I1＝1 A，C对；灯泡的额定电压为交流电压的有效值220 V，D错．答案BC10．如图8甲所示，理想变压器的原线圈电路中装有0.5 A的保险丝L，原线圈匝数n1＝600匝，副线圈匝数n2＝120匝．当原线圈接在如图乙所示的交流电源上时，要使整个电路和用电器正常工作，则副线圈两端可以接()．图8A．阻值为12 Ω的电阻B．并联两盏“36 V,40 W”的灯泡C．工作频率为10 Hz的用电设备D．耐压值为36 V的电容器解析根据图乙可知，原线圈输入的交变电压的最大值U1m＝180 2 V，有效值U1＝180 V，周期T1＝0.02 s，频率f1＝1/T1＝50 Hz，又n1∶n2＝5∶1，所以副线圈的输出电压的最大值为U2m＝36 2 V，有效值U2＝36 V，周期T2＝T1＝0.02 s，频率f2＝f1＝50 Hz；若副线圈两端接阻值为12 Ω的电阻，则I2＝U2/R＝3 A，I1＝n2I2/n1＝0.6 A>0.5 A，即流过保险丝的电流超过了其熔断电流，选项A错误；若并联两盏“36 V,40 W”的灯泡，那么，灯泡两端电压刚好为其额定电压，此外，流过保险丝的电流I1＝n2I2/n1＝0.2I2＝0.2×2×40 36＝49(A)<0.5 A，显然，整个电路和用电器均能正常工作，所以选项B正确；输出交流电的频率为50 Hz，所以副线圈两端不可以接工作频率为10 Hz的用电设备，选项C错误；电容器的耐压值指的是允许通过的最大电压值，题中副线圈的输出电压的最大值为U2m＝36 2 V>36 V，即超过了电容器的耐压值，所以选项D错误．答案 B。

第2课时 变压器、电能的输送 考纲解读 1.理解变压器的原理，掌握理想变压器原、副线圈的功率关系、电压关系及电流关系，并会进行有关计算.2.能利用功率、电压、电流关系对变压器进行动态分析.3.会计算远距离输电问题中线路损失的功率和电压．1．[理想变压器的工作原理]关于理想变压器的工作原理，以下说法正确的是 ( )A ．通过正弦交变电流的原线圈产生的磁通量不变B ．穿过原、副线圈的磁通量在任何时候都相等C ．穿过副线圈磁通量的变化使得副线圈产生感应电动势D ．原线圈中的电流通过铁芯流到了副线圈答案 BC解析 由于是交变电流，交变电流的磁场不断变化，磁通量也在变化，A 错误；因理想变压器无漏磁，故B 、C 正确；原线圈中的电能转化为磁场能又转化为电能，故D 错．2．[理想变压器的功率、电压、电流关系]如图1所示，理想变压器原线圈的匝数为n 1，副线圈的匝数为n 2，原线圈的两端a 、b 接正弦交流电源，电压表V 的示数为220 V ，负载电阻R ＝44 Ω，电流表A 1的示数为0.2 A ．下列判断正确的是( )A ．原线圈和副线圈的匝数比为2∶1B ．原线圈和副线圈的匝数比为5∶1C ．电流表A 2的示数为0.1 AD ．电流表A 2的示数为0.4 A答案 B解析 由题意可求得原线圈的功率，利用理想变压器原、副线圈中的功率相等可求得副线圈中的电流，再利用原、副线圈中的电流之比可求得两线圈的匝数比． 由电压表V 示数和电流表A 1的示数可得原线圈中的功率P 1＝U 1I 1，P 1＝P 2＝I 22R ，所以电流表A 2的示数为I 2＝U 1I 1R ＝ 220×0.244 A ＝1 A ，C 、D 错误；原线圈和副线圈的匝数比n 1n 2＝I 2I 1＝51，A 错误，B 正确．3．[远距离输电中的电压与功率损失]在远距离输电中，当输电线的电阻和输送的电功率不变时，那么 ( )A ．输电线路上损失的电压与输送电流成正比B ．输电的电压越高，输电线路上损失的电压越大C ．输电线路上损失的功率跟输送电压的平方成反比D ．输电线路上损失的功率跟输电线上的电流成正比答案 AC解析 输电线路上损失电压ΔU ＝IR ，在R 一定时，ΔU 和I 成正比．若U 越高，I ＝P U，I 越小，那么ΔU 越小．输电线路上损失的功率ΔP ＝I 2R ，当P 一定时，I ＝P U，所以ΔP ＝(P U)2R ，即ΔP 和U 的平方成反比，跟I 的平方成正比，故A 、C 正确．一、理想变压器1．主要构造：由原线圈、副线圈和铁芯三部分组成．2．工作原理：电磁感应的互感现象．3．基本关系式(1)功率关系：P 入＝P 出．(2)电压关系：只有一个副线圈时，U 1n 1＝U 2n 2；有多个副线圈时，U 1n 1＝U 2n 2＝U 3n 3＝…. (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1. 由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋….4．几种常用的变压器 (1)自耦变压器——调压变压器．(2)互感器⎩⎪⎨⎪⎧电压互感器：用来把高电压变成低电压.电流互感器：用来把大电流变成小电流. 5．理想变压器的理解(1)没有能量损失；(2)没有磁通量损失．二、远距离输电1．输电过程(如图2所示)图22．输送电流(1)I ＝P U ；(2)I ＝U －U ′R. 3．输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为Q ＝I 2Rt .4．电压损失(1)ΔU ＝U －U ′；(2)ΔU ＝IR .5．功率损失(1)ΔP ＝P －P ′；(2)ΔP ＝I 2R ＝(P U)2R . 6．降低输电损耗的两个途径(1)减小输电线的电阻，由电阻定律R ＝ρl S可知，在输电距离一定的情况下，为了减小电阻，应采用电阻率小的材料，也可以增加导线的横截面积．(2)减小输电导线中的输电电流，由P ＝UI 可知，当输送功率一定时，提高输电电压，可以减小输电电流.考点一 理想变压器原、副线圈基本关系的应用制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定．(2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定．(3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定．例1 如图3甲所示，理想变压器的原线圈匝数n 1＝350匝，副线圈匝数n 2＝70匝，电阻R ＝20 Ω，是交流电压表，原线圈加上如图乙所示的交流电，则下列说法正确的是( )甲 乙图3A ．加在原线圈上交流电压瞬时值的表达式为u ＝202sin 5πt VB ．原线圈电流的有效值为0.04 AC ．在t ＝0.01 s 时，电压表的示数为0D ．电阻R 上消耗的电功率为0.8 W解析 由题图乙可知该交流电的峰值U m ＝20 2 V ，周期T ＝0.02 s ，结合正弦交流电瞬时值的一般表达式u ＝U m sin2πTt 可得该交流电的瞬时值表达式应是u ＝202sin 100πt V ．A 选项错．因为变压器是理想变压器，则有U 1U 2＝n 1n 2，又U 1＝22U m ＝20 V ， 所以U 2＝n 2n 1U 1＝70350×20 V ＝4 V ，变压器的输出功率P 2＝P R ＝U 22R ＝4220W ＝0.8 W ．D 选项对．对理想变压器有P 1＝P 2，又P 1＝U 1I 1，所以原线圈中电流的有效值I 1＝P 1U 1＝P 2U 1＝0.820A ＝0.04 A ．B 选项对．因交流电压表测量的是交流电的有效值，故电压表的示数等于U 2即4 V ．C 选项错． 答案 BD关于理想变压器的四点说明(1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．(3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值．突破训练1 如图4所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源，副线圈电路中R 为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是 ( )图4A ．若电压表读数为6 V ，则输入电压的最大值为24 2 VB ．若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C ．若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D ．若保持负载电阻的阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍答案 AD解析 本题考查变压器的原理以及交流电的有关知识，意在考查考生对交变电流的认识和理解．若电压表的读数为6 V ，则变压器的输出电压的有效值为6 V ，由U 1U 2＝n 1n 2，故U 1＝4U 2＝24 V ，所以输入电压的最大值为U m ＝2U 1＝24 2 V ，所以选项A 正确；若输入电压不变，副线圈匝数增加，则U 2增大，由I 2＝U 2R可知，电流表示数增大，所以选项B 错；输入电压和匝数比不变，则电压值不变，当负载电阻R 变大时，则I 2＝U 2R，电流变小，又P 1＝P 2＝U 2I 2，故输入功率也减小，所以选项C 错；若负载电阻R 不变，输入电压变为原来的2倍，则输出电压也变为原来的2倍，I 2＝U 2R则输出电流也变为原来的2倍，故输出功率P 2＝U 2I 2变为原来的4倍，所以选项D 正确．考点二 理想变压器的动态分析常见的理想变压器的动态分析一般分匝数比不变和负载电阻不变两种情况．1．匝数比不变的情况(如图5所示)(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2不变．(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化．(3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化．图52．负载电阻不变的情况(如图6所示)图6(1)U 1不变，n 1n 2发生变化，故U 2变化． (2)R 不变，U 2变化，故I 2发生变化．(3)根据P 2＝U 22R，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化．例2 火警报警系统原理如图7甲所示，M 是一个小型理想变压器，原、副线圈匝数之比n 1∶n 2＝10∶1，接线柱a 、b 接上一个正弦交变电源，电压随时间变化规律如图乙所示，在变压器右侧部分，R 2为用半导体热敏材料(电阻率随温度升高而减小)制成的传感器，R 1为一定值电阻．下列说法中正确的是 ( )图7A ．电压表示数为22 VB ．此交变电源的频率为50 HzC ．当传感器R 2所在处出现火警时，电流表的示数减小D ．当传感器R 2所在处出现火警时，电压表的示数减小解析 副线圈两端电压是22 V ，电压表示数等于副线圈两端电压减去R 1两端的电压，小于22 V ，所以A 错；从题图乙可知，周期是0.02 s ，所以频率是50 Hz ，B 正确；当传感器R 2所在处出现火警时，R 2的电阻变小，它两端的电压变小，电流变大，电流表的示数变大，电压表的示数变小，C 错，D 对．答案 BD例3 如图8所示的电路中，有一自耦变压器，左侧并联一只理想电压表V 1后接在稳定的交流电源上；右侧串联灯泡L和滑动变阻器R，R上并联一只理想电压表V2.下列说法中正确的是()图8A．若F不动，滑片P向下滑动时，V1示数变大，V2示数变小B．若F不动，滑片P向下滑动时，灯泡消耗的功率变小C．若P不动，滑片F向下移动时，V1、V2的示数均变小D．若P不动，滑片F向下移动时，灯泡消耗的功率变大解析若F不动，滑片P向下滑动时，滑动变阻器接入电路中的电阻变大，则副线圈回路中总电阻变大，则回路中电流减小，灯泡两端电压减小，功率变小，滑动变阻器两端电压变大，V2的示数变大，而原线圈两端电压不变，则A错误，B正确；若P不动，滑片F向下移动时，根据理想变压器特点可知原线圈两端电压不变，副线圈两端电压减小，则副线圈回路中电流变小，灯泡L消耗的功率减小，电压表V2的示数变小，C、D错误．答案 B突破训练2图9甲为理想变压器的示意图，其原、副线圈的匝数之比为4∶1，电压表和电流表均为理想电表．若发电机向原线圈输入图乙所示的正弦交流电，图中R t为NTC 型热敏电阻(阻值随温度升高而变小)，R1为定值电阻．下列说法中正确的是()图9A．交流电压u的表达式为u＝362sin 50πt VB．t＝0.01 s时，发电机线圈中穿过的磁通量最大C．R t温度升高时，变压器的输入功率变小D．R t温度升高时，电压表的示数不变、电流表的示数变大答案BD解析原线圈接的是题图乙所示的正弦交流电，由题图知最大电压为36 2 V，周期为0.02 s ，故角速度是ω＝100π rad/s ，u ＝362sin 100πt V ，故A 错误．t ＝0.01 s 时，感应电动势为0，线圈处于中性面位置，发电机线圈中穿过的磁通量最大，B 正确．R t 温度升高时，副线圈中的电阻减小，由于原、副线圈电压均不变，故电压表示数不变，电流表的示数变大，故输出功率变大，理想变压器的输入、输出功率相等，故输入功率变大，C 错误，D 正确．考点三 远距离输电问题1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析．2．远距离高压输电的几个基本关系(以图10为例)图10(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3，U 2＝ΔU ＋U 3，I 2＝I 3＝I 线． (3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线. (4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝(P 2U 2)2R 线． 当输送功率一定时，输电电压增大到原来的n 倍，输电线上损耗的功率就减小到原来的1n 2. 例4 某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9 kW ，输出电压为500 V ，输电线的总电阻为10 Ω，允许线路损耗的功率为输出功率的4%，求：(1)村民和村办小企业需要220 V 电压时，求所用升压变压器和降压变压器的原、副线圈的匝数比各为多少；(不计变压器的损耗)(2)若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率各是多少．解析 (1)建立如图所示的远距离输电模型，要求变压器原、副线圈的匝数比，先要知道原、副线圈两端的电压之比．本题可以线路上损耗的功率为突破口，先求出输电线上的电流I 线，再根据输出功率求出U 2，然后再求出U 3.由线路损耗的功率P 损＝I 2线R 线和P 损＝4%P 出可得I 线＝ P 损R 线＝ 9 000×4%10 A ＝6 A 又因为P 输出＝U 2I 线，所以U 2＝P 输出I 线＝9 0006 V ＝1 500 V U 3＝U 2－I 线R 线＝(1 500－6×10) V ＝1 440 V根据理想变压器规律 n 1n 2＝U 1U 2＝500 V 1 500 V ＝13n 3n 4＝U 3U 4＝1 440 V 220 V ＝7211所以升压变压器和降压变压器原、副线圈的匝数比分别是1∶3和72∶11.(2)若不用变压器而由发电机直接输送(模型如图所示)，由P 输出＝UI 线′可得I 线′＝P 输出U ＝9 000500A ＝18 A 所以线路损耗的功率P 线＝I 线′2R 线＝182×10 W ＝3 240 W用户得到的电压U 用户＝U －I 线′R 线＝(500－18×10) V ＝320 V用户得到的功率P 用户＝P 输出－P 线＝(9 000－3 240) W ＝5 760 W.答案 (1)1∶3 72∶11 (2)320 V 5 760 W输电线路功率损失的计算方法(1)P 损＝P －P ′，P 为输送的功率，P ′为用户所得功率．(2)P 损＝I 2线R 线，I 线为输电线路上的电流，R 线为线路电阻．(3)P 损＝ΔU 2R 线，ΔU 为输电线路上损失的电压，R 线为线路电阻． (4)P 损＝ΔUI 线，ΔU 为输电线路上损失的电压，I 线为线路上的电流．特别提醒 在远距离输电问题中，计算线路功率损耗时一般用P 损＝I 2线R 线，其原因是I 线可以由公式P 输出＝I 线U 输出求出，而P 损＝ΔUI 线和P 损＝ΔU 2R 线则不常用，其原因是在一般情况下，ΔU 不易求出，且易将ΔU 和U 输出相混而造成错误．突破训练3 随着社会经济的发展，人们对能源的需求也日益扩大，节能变得越来越重要．某发电厂采用升压变压器向某一特定用户供电，用户通过降压变压器用电，若发电厂输出电压为U 1，输电导线总电阻为R ，在某一时段用户需求的电功率为P 0，用户的用电器正常工作的电压为U 2.在满足用户正常用电的情况下，下列说法正确的是 ( )A ．输电线上损耗的功率为P 20R U 22B ．输电线上损耗的功率为P 20R U 21C ．若要减少输电线上损耗的功率可以采用更高的电压输电D ．采用更高的电压输电会降低输电的效率答案 C解析 设发电厂输出功率为P ，则输电线上损耗的功率P 损＝P －P 0，P 损＝I 2R ＝P 2R U 21，A 、B 项错误；采用更高的电压输电，可以减小输电线上的电流，故可以减少输电线上损耗的功率，C 项正确；采用更高的电压输电，输电线上损耗的功率减少，用户需求功率不变，则发电厂输电效率η＝P 0P 0＋P 损＝增大，故可提高输电的效率，D 项错误．43．特殊的变压器模型——自耦变压器自耦变压器又称为调压变压器，它只有一个线圈，把全部线圈作为原线圈或副线圈，线圈的一部分作为副线圈或原线圈．由此自耦变压器可以降压，也可以升压，变压器的基本规律对自耦变压器均适用．例5 如图11所示，接在照明电路中的自耦变压器的副线圈上通过输电线接有三个灯泡L 1、L 2和L 3，输电线的等效电阻为R .当滑动触头P 向上移动一段距离后，下列说法正确的是( )图11A ．等效电阻R 上消耗的功率变大B ．三个灯泡都变亮C ．原线圈两端的输入电压减小D ．原线圈中电流表示数减小解析 自耦变压器的原、副线圈是同一个线圈，只是匝数不同而己．由题意知原线圈是副线圈的一部分.U 2U 1＝n 2n 1，当P 上移时，U 1、n 2不变，n 1变大，U 2变小，因负载电路结构不变，因此负载上的总电流I 2＝U 2R 总应变小，R 上消耗的功率变小，由串、并联电路特点知三个灯泡都变暗，A 、B 都错误．由于原线圈的输入电压由外部电路决定，是不变的，C 错误；由P 入＝P 出，U 1I 1＝U 2I 2＝U 22R 总知，P 出减小时，I 1一定减小，电流表示数减小，D 项正确．答案 D高考题组1．(2013·广东理综·16)如图12，理想变压器原、副线圈匝数比n 1∶n 2＝2∶1，和均为理想电表，灯泡电阻R L ＝6 Ω，AB 端电压u 1＝122sin 100πt (V)，下列说法正确的是( )图12A ．电流频率为100 Hz B.的读数为24 V C.的读数为0.5 AD ．变压器输入功率为6 W答案 D解析 由ω＝2πf ＝100π rad/s 得：f ＝50 Hz ，A 错．有效值U 1＝12 V ，又：U 2U 1＝n 2n 1得：U 2＝6 V ，I 2＝U 2R L＝1 A ，B 、C 项错．由能量守恒得P 1＝P 2＝U 2I 2＝6 W ，D 对． 2．(2012·福建理综·14)如图13所示，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器.和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是 ( )图13A ．I 1和I 2表示电流的瞬时值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小答案 C解析 电路中交流电表的示数为有效值，故A 、B 项均错误；P 向下滑动过程中，R 变小，由于交流电源的输出电压和原、副线圈匝数不变，U 1、U 2均不变，所以I 2＝U 2R 0＋R变大，由I 1I 2＝n 2n 1，得I 1＝n 2n 1I 2变大，故C 项正确，D 项错误． 3. (2012·课标全国理综·17)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图14所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流的有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )图14A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A答案 B解析 由题图并根据理想变压器电压比关系U 1U 2＝n 1n 2，代入数据解得副线圈两端的电压有效值U 2＝380 V ，因理想变压器原、副线圈输入和输出的功率相等，即P 入＝P 出＝U 1I 1，解得I 1＝2.0×103220A ≈9.1 A ，选项B 正确，选项A 、C 、D 错误． 模拟题组4．图15甲中的变压器为理想变压器，原线圈匝数n 1与副线圈匝数n 2之比为10∶1，变压器的原线圈接如图乙所示的正弦式交流电，电阻R 1＝R 2＝R 3＝20 Ω和电容器C 连接成如图甲所示的电路，其中，电容器的击穿电压为8 V ，电压表为理想交流电表，开关S 处于断开状态，则 ( )图15 A ．电压表的读数约为7.07 VB ．电流表的读数约为0.05 AC ．电阻R 2上消耗的功率为2.5 WD ．若闭合开关S ，电容器会被击穿答案 AC解析 由变压器变压公式，副线圈输出电压最大值为20 V ，电压表的读数为U R 2＝202×2020＋20 V ≈7.07 V ，选项A 正确；变压器输出功率为P 2＝U 2I 2＝U 22R 1＋R 2＝(102)240 W ＝5 W ，U 1＝2002V ＝100 2 V ，由P 1＝U 1I 1＝5 W 可得电流表的读数为240 A ≈0.035 A ，选项B 错误；电阻R 2上消耗的功率为P 22＝2.5 W ，选项C 正确；若闭合开关S ，R 1和R 3并联部分电压最大值为203V<8 V ，电容器不会被击穿，选项D 错误． 5．中国已投产运行的1 000 kV 特高压输电项目，是目前世界上输电电压最高的输电工程．假设甲、乙两地原来用500 kV 的超高压输电，在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV 特高压输电，不考虑其他因素的影响．则( )A ．输电电流变为原来的2倍B ．输电线上降落的电压将变为原来的2倍C ．输电线上降落的电压将变为原来的12D ．输电线上损耗的电功率将变为原来的12答案 C解析 由P ＝UI 可知，电压加倍，电流减半，A 、B 错误；输电线上的功率损失ΔP ＝I 2r 变为原来的14，D 错误；输电线上降落的电压ΔU ＝Ir 变为原来的12，C 正确．(限时：30分钟)►题组1 对理想变压器基本规律的考查1．如图1所示，半径为L ＝1 m 的金属圆环，其半径Oa 是铜棒，两者电阻均不计且接触良好．今让Oa 以圆心O 为轴，以角速度ω＝10 rad/s 匀速转动，圆环处于垂直于环面、磁感应强度为B ＝2 T 的匀强磁场中．从圆心O 引出导线，从圆环上接出导线，并接到匝数比为n 1∶n 2＝1∶4的理想变压器原线圈两端．则接在副线圈两端的理想电压表的示数为()图1A．40 V B．20 V C．80 V D．0答案 D解析由于Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想电压表的示数为0，选项D正确．2．如图2甲所示，一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图乙所示，副线圈仅接入一个10 Ω的电阻．则()图2A．变压器的输入电压最大值是220 2 VB．正弦交变电流的周期是1×10－3 sC．变压器的输入功率是1×103 WD．电压表的示数是100 2 V答案AC解析由题图乙可知，输入电压最大值为220 2 V，有效值为220 V，周期为2×10－2 s，故A正确，B错误；根据变压器原、副线圈电压关系得出输出电压有效值为U2＝100 V，则电压表的示数为100 V，D错误；变压器的输入功率等于输出功率，为P入＝P出＝U22R＝1×103 W，C正确．3．如图3所示，50匝矩形闭合导线框ABCD处于磁感应强度大小为B＝210T的水平匀强磁场中，线框面积S＝0.5 m2，线框电阻不计．线框绕垂直于磁场的轴OO′以角速度ω＝200 rad/s匀速转动，并与理想变压器原线圈相连，副线圈接入一只额定电压为220 V、额定功率未知的灯泡，且灯泡正常发光，交流电流表的量程为0.6 A，读数为0.11 A．下列说法正确的是()图3A．灯泡的额定功率为22.4 WB．线框中产生交变电压的有效值为500 VC．变压器原、副线圈匝数之比为25∶11D．变压器输出端最多能并联6只这样的灯泡答案BC解析由E m＝nBSω可求出线框中产生交变电压的最大值为500 2 V，故有效值为500 V，B正确．灯泡的额定功率等于原线圈的输入功率为55 W，A错误．变压器原、副线圈匝数跟电压成正比，故C正确．副线圈接一只灯泡时，电流表示数是0.11 A，又电流表量程为0.6 A，故变压器输出端最多能并联5只这样的灯泡，D错误．4．如图4甲所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈匝数之比n1∶n2＝10∶1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示，输出端接有额定电压均为12 V的灯泡和风扇电动机，电动机线圈电阻r＝2 Ω.接通电源后，灯泡正常发光，风扇正常工作，则()图4A．电阻R两端的电压是10 VB．通过风扇电动机的电流是6 AC．通过灯泡的交流电频率是100 HzD．风扇突然卡住的瞬间，灯泡变暗答案AD解析据题图乙可知原线圈电压的有效值为220 V，周期为0.02 s，故其频率为50 Hz.由于理想变压器原、副线圈的电压跟匝数成正比，故副线圈两端的电压为22 V，又额定电压为12 V的灯泡正常发光，故电阻R两端的电压是10 V，A正确．风扇电动机不是纯电阻用电器，故风扇电动机线圈两端的电压小于12 V，通过风扇电动机的电流小于6 A ，B 错误．变压器不改变交流电的频率，故通过灯泡的交流电频率是50 Hz ，C 错误．风扇突然卡住的瞬间，风扇电动机线圈两端的电压增大，通过风扇的电流增大，则副线圈干路电流增大，R 两端的电压增大，由于原、副线圈匝数不变，故副线圈两端的电压不变，加在灯泡两端的电压减小，灯泡变暗，D 正确．►题组2 对变压器动态分析的考查5．如图5甲所示，T 为理想变压器，原、副线圈匝数比为10∶1，副线圈所接电路中，电压表V 1、V 2和电流表A 1、A 2都为理想电表，电阻R 1＝4 Ω，R 2＝6 Ω，R 3的最大阻值为12 Ω，原线圈两端加上如图乙所示的电压．在R 3的滑片自最下端滑动到最上端的过程中，以下说法正确的是 ( )图5A ．电压表V 1的示数增大B ．电压表V 2的示数为20 2 VC ．电流表A 1、A 2的示数都增大D ．电压表V 1的示数与电流表A 1的示数的乘积一直减小答案 D解析 当R 3的滑片向上移动时，R 2、R 3的总电阻减小，分压减小，所以电压表V 1的示数减小，A 错误．由变压比公式220 V U 2＝101得U 2＝22 V ，B 错误．根据“串反并同”得电流表A 1的示数增大，电流表A 2的示数减小，C 错误．电压表V 1的示数与电流表A 1的示数的乘积为电阻R 2、R 3消耗的功率之和，把变压器输出端当作电源，R 1当作内阻，可知：当R 2、R 3的总电阻等于R 1时电阻R 2、R 3消耗的功率之和最大，R 3的滑片在最下端时R 23＝R 1，所以当滑片上移时，R 23减小，D 正确．6．如图6所示，电路中理想变压器原、副线圈接入电路的匝数可通过单刀双掷开关改变，为交流电流表．在变压器原线圈a 、b 两端加上一峰值不变的正弦交变电压，下列分析正确的是()图6A．只将S1从1拨向2时，电流表示数变小B．只将S2从3拨向4时，电流表示数变大C．只将R的滑片上移，R2的电功率变大D．只将R的滑片上移，R2的电功率变小答案 D解析只将S1从1拨向2时，会使副线圈两端电压增大，输出功率增大，电流表示数会变大，所以A错；只将S2从3拨向4时，会使副线圈两端电压变小，输出功率变小，电流表示数会变小，所以B错；只将R的滑片上移，使得变阻器R阻值变大，变阻器R两端的电压增大，所以R2两端的电压会减小，R2的电功率变小，所以C错，D对．7．如图7甲所示，理想变压器原、副线圈的匝数比为22∶1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R＝10 Ω，其余电阻均不计，从某时刻开始在原线圈c、d两端加上如图乙所示的正弦交变电压，则下列说法中正确的是()甲乙图7A．当单刀双掷开关与a连接时，电压表的示数为14.14 VB．当单刀双掷开关与a连接且t＝0.02 s时，电流表示数为零C．当单刀双掷开关由a拨向b后，原线圈的输入功率变大D．当单刀双掷开关由a拨向b后，副线圈输出电压的频率不变答案CD解析 由题图乙可知，电压的最大值为311 V ，交流电的周期为2×10－2 s ，所以交流电的频率为f ＝1T＝50 Hz ，交流电的有效值为220 V ，根据电压与匝数成正比可知，当单刀双掷开关与a 连接时，副线圈的电压为10 V ，电流表示数为电流的有效值，不随时间的变化而变化，所以电流表的示数为1 A ，所以A 、B 错误．当单刀双掷开关由a 拨向b 时，原线圈的匝数变小，所以副线圈输出的电压变大，电阻R 上消耗的功率变大，原线圈的输入功率也要变大，所以C 正确．变压器不会改变电流的频率，所以D 正确．故选C 、D.8．调压变压器就是一种自耦变压器，它的构造如图8甲所示．线圈AB 绕在一个圆环形的铁芯上，C 、D 之间输入交变电压，转动滑动触头P 就可以调节输出电压．图甲中两电表均为理想交流电表，R 1、R 2为定值电阻，R 3为滑动变阻器．现在C 、D 两端输入图乙所示正弦式交流电，变压器视为理想变压器，那么 ( )图8A ．由图乙可知C 、D 两端输入交流电压u 的表达式为u ＝362sin 100t (V)B ．当滑动触头P 逆时针转动时，M 、N 之间输出交流电压的频率变大C ．当滑动变阻器滑动触头向下滑动时，电流表读数变大，电压表读数也变大D ．当滑动变阻器滑动触头向下滑动时，电阻R 2消耗的电功率变小答案 D解析 由题图乙可知u ＝362sin 100πt (V)，A 错误．M 、N 之间输出交流电压的频率由输入的交流电压的频率决定，B 错误．滑动变阻器的滑动触头向下滑动时，R 3减小，由“串反并同”可知电压表读数减小，电流表读数增大，R 2消耗的电功率P 2＝U 2R 2减小，C 错误，D 正确．►题组3 对远距离输电的考查9．通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R .当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2，则P 1和P 2P 1分别为( ) A.PR kU ，1n B ．(P kU )2R ，1n。

变压器 电能的输送高考真题1.(2015·新课标全国Ⅰ)一理想变压器的原、副线圈的匝数比为31，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V 的正弦交流电源上，如图所示．设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则( )A.U ＝66 V ，k ＝19 B ．U ＝22 V ，k ＝19 C.U ＝66 V ，k ＝13 D ．U ＝22 V ，k ＝13解析：设变压器原、副线圈电压分别为U 1、U 2，电流分别为I 1、I 2，可知I 1＝U 0－U 1R ，I 2＝U 2R ，又因为U 0＝220 V ，U 1U 2＝31，I 1I 2＝13，可解得U 2＝66 V ，U 1＝198 V ，I 1＝22R ，I 2＝66R，原线圈中P 1＝(U 0－U 1)I 1，副线圈中P 2＝U 2I 2，易知P 1P 2＝19，故A 正确． 答案：A2.(2015·江苏卷)一电器中的变压器可视为理想变压器，它将220 V 交变电流改变为110 V ．已知变压器原线圈匝数为800，则副线圈匝数为( )A.200B ．400 C.1 600 D ．3 200解析：由变压器变压比U 1U 2＝n 1n 2，可知n 2＝U 2U 1n 1＝110220×800＝400，B 正确． 答案：B3．(2015·海南卷)(多选)如图所示，一理想变压器原、副线圈匝数之比为41，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R 0，负载电阻的阻值R ＝11R 0，是理想电压表，现将负载电阻的阻值减小为R ＝5R 0，保持变压器输入电流不变，此时电压表的读数为5.0 V ，则( )A.此时原线圈两端电压的最大值约为34 VB.此时原线圈两端电压的最大值约为24 VC.原线圈两端原来的电压有效值约为68 VD.原线圈两端原来的电压有效值约为48 V解析：副线圈两端电压U 2′＝5.0 V 5R 0×6R 0＝6 V ，根据U 1′U 2′＝n 1n 2，得U 1′＝24 V ，即此时原线圈两端电压有效值为24 V ，最大值U 1m ′＝2U 1′≈34 V ，A 正确，B 错误．由于前后两次保持输入、输出电流不变，此时副线圈两端电压U 2′＝6R 0I ，原来副线圈两端电压U 2＝12R 0I ，原来副线圈两端电压U 2＝2U 2′，原线圈两端也应有U 1＝2U 1′，即原来原线圈两端电压有效值为48 V ，C 错误，D 正确．答案：AD4.(2015·安徽理综)图示电路中，变压器为理想变压器，a 、b 接在电压有效值不变的交流电源两端，R 0为定值电阻，R 为滑动变阻器．现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A 1的示数增大了0.2 A ，电流表A 2的示数增大了0.8 A ，则下列说法正确的是( )A ．电压表V 1示数增大B.电压表V 2、V 3示数均增大C.该变压器起升压作用D.变阻器滑片是沿c →d 的方向滑动解析：对于理想变压器，原线圈电压决定副线圈电压，所以V 1、V 2示数均不变，A 、B 错误．A 1、A 2中电流与原、副线圈中电流相同，由I 1I 2＝n 2n 1，可知n 1>n 2，为降压变压器，C 错误．副线圈所连接的电路电压不变，电流变大，则电阻变小，即滑动变阻器沿c →d 的方向滑动，D 正确．答案：D5.(2015·天津理综)(多选)如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q来调节，在副线圈两端连接了定值电阻R0和滑动变阻器R，P为滑动变阻器的滑动触头．在原线圈上加一电压为U的正弦交流电，则( )A.保持Q的位置不动，将P向上滑动时，电流表读数变大B.保持Q的位置不动，将P向上滑动时，电流表读数变小C.保持P的位置不动，将Q向上滑动时，电流表读数变大D.保持P的位置不动，将Q向上滑动时，电流表读数变小解析：理想变压器原、副线圈两端功率相等，原线圈电压不变，电流由副线圈电路功率决定．保持Q位置不动，P向上滑动，则R增大，可判断出I1减小，A错误，B正确．保持P 的位置不动，将Q向上滑动，则U2增大，可判断出I1增大，C正确，D错误．答案：BC。

第十章交变电流传感器考纲下载考向前瞻(1)交变电流描述交变电流的物理量和图像(Ⅰ)(2)正弦交变电流的函数表达式(Ⅰ)(3)电感和电容对交变电流的影响(Ⅰ)(4)理想变压器(Ⅱ)|(5)远距离输电(Ⅰ)(6)传感器的工作原理及其应用(Ⅰ)预计在2016年的高考中，对交流电的考查仍会集中在正弦交变电流、变压器、远距离输电和传感器知识点上，仍将通过交变电流的图像考查交变电流的四值、变压器等问题，一般为分值不超过6分的选择题。

第1节交变电流的产生及描述交变电流的产生及变化规律对应学生用书P170[必备知识]1．交变电流)(1)定义：大小和方向都随时间做周期性变化的电流。

(2)图像：如图10－1－1(a)、(b)、(c)、(d)所示都属于交变电流，其中图(a)按正弦规律变化的交变电流叫正弦式交变电流。

图10－1－12．正弦式电流的产生和图像(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。

(2)图像：如果从线圈位于中性面开始计时，其图像为正弦曲线。

如图10－1－1(a)所示。

(3)中性面：线圈平面与磁感线垂直的位置称为中性面。

—(4)中性面与峰值面(中性面的垂面)的比较中性面峰值面含义线圈平面与磁场方向垂直线圈平面与磁场方向平行磁通量^最大(BS)0磁通量的变化率0最大感应电动势0最大(nBSω)|电流方向发生改变方向不变3(1)电动势e随时间变化的规律：e＝E m sin_ωt，其中E m＝nBSω，ω表示线圈转动的角速度。

(2)负载两端的电压u随时间变化的规律：u＝U m sin_ωt。

(3)电流i随时间变化的规律：i＝I m sin_ωt。

[典题例析]^(2014·连云港摸底)如图10－1－2甲所示为一台小型发电机的示意图，单匝线圈逆时针转动。

若从中性面开始计时，产生的电动势随时间的变化规律如图乙所示。

已知发电机线圈内阻为Ω，外接灯泡的电阻为Ω。

求：图10－1－2(1)写出流经灯泡的瞬时电流的表达式；(2)转动过程中穿过线圈的最大磁通量；(3)线圈匀速转动一周的过程中，外力所做的功。

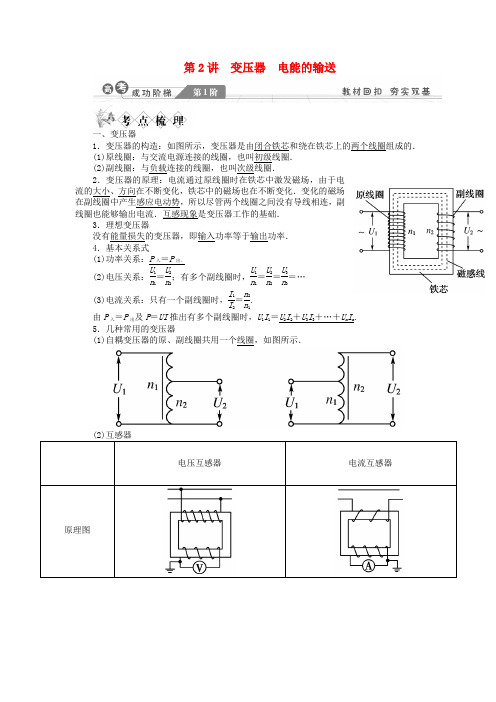

第2讲 变压器 电能的输送一、变压器1．变压器的构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的． (1)原线圈：与交流电源连接的线圈，也叫初级线圈． (2)副线圈：与负载连接的线圈，也叫次级线圈．2．变压器的原理：电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化．变化的磁场在副线圈中产生感应电动势，所以尽管两个线圈之间没有导线相连，副线圈也能够输出电流．互感现象是变压器工作的基础．3．理想变压器没有能量损失的变压器，即输入功率等于输出功率． 4．基本关系式(1)功率关系：P 入＝P 出．(2)电压关系：U 1n 1＝U 2n 2；有多个副线圈时，U 1n 1＝U 2n 2＝U 3n 3＝… (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1.由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 5．几种常用的变压器(1)自耦变压器的原、副线圈共用一个线圈，如图所示．原线圈的连接 并联在高压电路中 串联在高压电路中作用 把高电压变成低电压 把大电流变成小电流匝数特点 副线圈匝数比原线圈匝数少 副线圈匝数比原线圈匝数多1．输电线路及其电压、电能损失 (1)输电线路(如图所示)(2)电压和电能损失 ①输电电流：I ＝P U；②电压损失：ΔU ＝U －U ′＝Ir ＝P Ur ； ③电能损失：ΔP ＝P －P ′＝I 2r ＝(P U)2r ；2．减少电能损失的方法：根据P 损＝I 2R 线，减小输电电能损失有两种方法． (1)减小输电线的电阻：根据电阻定律R ＝ρl S，要减小输电线的电阻R ，在输电距离一定的情况下，可采用的方法有选用电阻率小的金属材料，尽可能增大导线的横截面积等．(2)减小输电导线中的电流：在输电功率一定的情况下，根据P ＝UI ，要减小电流，必须提高输电电压．3．远距离输电(1)远距离输电导线上损失的电功率：输送功率一定时，线路电流I ＝P U，输电线上损失功率P 损＝I 2R 线＝P 2U 2R 线，可知P 损∝1U2.远距离输电线路中的功率关系：P 输＝P 损＋P 用．(2)远距离输电的基本电路：由于发电机组本身的输出电压不可能很高，所以采用高压输电时，在发电站内需要升压变压器升压到几百千伏后再向远距离送电，到达用电区再用降压变压器降到所需的电压，基本电路如图所示．1．如图所示，理想变压器原、副线圈匝数比为2∶1.电池和交变电源的电动势都为6 V ，内阻均不计．下列说法正确的是( )A ．S 与a 接通的瞬间，R 中无感应电流B ．S 与a 接通稳定后，R 两端的电压为0C ．S 与b 接通稳定后，R 两端的电压为3 VD ．S 与b 接通稳定后，原、副线圈中电流的频率之比为2∶1 解析： 由理想变压器的原理可知，当S 与a 接通电流稳定时，由于通过原线圈与副线圈中的磁通量不发生变化，故在副线圈中无感应电流，但在刚接通瞬间，副线圈两端的电压不为零，R 中有感应电流，故A 错误，B 正确；当S 与b 接通稳定后，原线圈中接有交变电流，由变压器的变压比可得副线圈电压为3 V ，C 正确；变压器并不改变交变电流的频率，D 错误．答案： BC2．如图所示，原、副线圈匝数比为2∶1的理想变压器正常工作时，以下说法不正确的是( )A ．原、副线圈磁通量之比为2∶1B ．原、副线圈电流之比为1∶2C ．输入功率和输出功率之比为1∶1D ．原、副线圈磁通量变化率之比为1∶1解析： 由于原、副线圈共用一个铁芯，故通过原、副线圈磁通量之比和原、副线圈磁通量变化率之比均为1∶1，选项A 错误而D 正确；由I 1∶I 2＝n 2∶n 1得，I 1∶I 2＝1∶2，选项B 正确；由于理想变压器不考虑变压器自身的功率损失，故选项C 正确，本题选择不正确的选项，故应选A.答案： A3．对于远距离输电，在P 送一定的情况下，设输电线路中的电流为I 送，输电线的总电阻为R 线，为了节能，采用高压U 送输电，下列说法正确的是( )A ．由U 送＝I 送R 线，输电线路中的电流变大B ．由P 送＝I 送U 送，输电线路中的电流变小C ．由P 耗＝U 2送/R 线，输电线路消耗功率增大D ．由P 送＝I 2送R 线，不会影响输电线路中的电流解析： 由U 线＝I 线R 线，I 送＝I 线，U 送≠U 线(U 送＝U 到＋U 线)，故U 送≠I 送R 线，选项A错；公式P 送＝I 送U 送，针对的是同一研究对象，故选项B 对、D 错；P 耗＝I 2线R 线＝I 2送R 线＝(P送/U 送)2R 线，因此U 送增大时，输电线路消耗功率P 耗减小，故选项C 错．答案： B4.如图所示，一理想变压器原、副线圈的匝数比为1∶2；副线圈电路中接有灯泡，灯泡的额定电压为220 V ，额定功率为22 W ；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则( )A ．U ＝110 V ，I ＝0.2 AB ．U ＝110 V ，I ＝0.05 AC ．U ＝110 2 V ，I ＝0.2 AD ．U ＝110 2 V ，I ＝0.2 2 A解析： 由于灯泡正常发光，故灯泡两端电压即副线圈两端电压为U 2＝220 V ，通过灯泡的电流即副线圈中的电流为I 2＝22 W220 V＝0.1 A ．根据理想变压器电压关系U 1∶U 2＝n 1∶n 2，得U 1＝110 V ，电流关系I 1∶I 2＝n 2∶n 1，得I 1＝0.2 A ，则U ＝U 1＝110 V ，I ＝I 1＝0.2 A ．故选项A 正确，选项B 、D 、D 错误．答案： A5．图甲中的变压器为理想变压器，原线圈的匝数n 1与副线圈的匝数n 2之比为10∶1.变压器的原线圈接如图乙所示的正弦式电流，两个20 Ω的定值电阻串联接在副线圈两端．电压表为理想电表．则( )A ．原线圈上电压的有效值为100 VB ．原线圈上电压的有效值约为70.7 VC ．电压表的读数为5.0 VD ．电压表的读数约为3.5 V 解析： 本题考查交流电图象的应用及理想变压器与闭合电路．由图乙可得该正弦交流电的峰值为100 V ，所以其有效值为：U ＝U m2＝70.7 V ，A 错误，B 正确；由理想变压器原、副线圈的电压比等于相应的匝数比可得：u 1u 2＝n 1n 2⇒u 2＝n 2u 1n 1，其中：U 1有＝U ＝U m2＝70.7 V ，所以U 2有＝7.07 V ，故副线圈上的电压表的读数为：U V ＝RR ＋RU 2有≈3.5 V，D 正确，C 错误．答案： BD理想变压器基本关系的应用变压器的工作原理及基本关系(2012·课标)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示．其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析： 根据理想变压器电压比关系U 1U 2＝n 1n 2，代入数据解得副线圈两端的电压有效值U 2＝380 V ，因理想变压器原、副线圈输入和输出的功率相等，即P 入＝P出＝U 1I 1，解得I 1＝2×103220A≈9.1 A，选项B 正确；选项A 、C 、D 错误．答案： B理想变压器的注意事项(1)在理想变压器中，副线圈的端电压U 2由输入电压U 1和匝数比n 2/n 1共同决定，与负载电阻大小无关．(2)电网送电遵循“用多少送多少”的原则，原线圈中的输入电流I 1是由副线圈中的输出电流I 2决定的，原、副线圈各一个绕组时，I 1＝n 2n 1I 2，副线圈有多个绕组时，由P 入＝P 出的功率关系来确定．1－1：如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原、副线圈的匝数比为1∶10的理想变压器给一灯泡供电如图丙所示，副线圈电路中灯泡额定功率为22 W ，现闭合开关，灯泡正常发光．则( )A ．t ＝0.01 s 时刻穿过线框回路的磁通量为零B ．交流发电机的转速为50 r/sC ．变压器原线圈中电流表示数为1 AD ．灯泡的额定电压为220 2 V 解析： t ＝0.01 s 时刻交变电流电动势为零，线圈处于中性面，磁通量最大；由图象可知周期T ＝0.02 s ，转速n ＝1T＝50 r/s ；变压器原线圈中电压有效值为U 1＝22 V ，原线圈中输入功率与副线圈输出功率相同，由P ＝22 W ，P ＝UI ，得I ＝1 A ；由U 1U 2＝n 1n 2知副线圈两端电压U 2＝220 V ．正确选项为B 、C.答案： BC理想变压器动态分析问题1．匝数比不变的情况(如图)(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2也不变．(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化． (3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化． 2．负载电阻不变的情况(如图)(1)U1不变， n 1n 2发生变化，故U 2变化． (2)R 不变，U 2改变，故I 2发生变化．(3)根据P 2＝U 22R，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化．(2012·福建理综)如图，理想变压器原线圈输入电压u ＝U m sin ωt ，副线圈电路中R 0为定值电阻，R 是滑动变阻器，和是理想交流电压表，示数分别用U 1和U 2表示；和是理想交流电流表，示数分别用I 1和I 2表示．下列说法正确的是( )A ．I 1和I 2表示电流的瞬时值B ．U 1和U 2表示电压的最大值C ．滑片P 向下滑动过程中，U 2不变、I 1变大D ．滑片P 向下滑动过程中，U 2变小、I 1变小解析： 交流电表的示数为有效值，故A 、B 两项均错误；P 向下滑动过程中，R 变小，由于交流电源、原副线圈匝数不变，U 1、U 2均不变，所以I 2＝U 2R 0＋R 变大，由I 1I 2＝n 2n 1，得I 1＝n 2n 1I 2变大，故C 项正确，D 项错误． 答案： C分析动态问题的思路程序为：2－1：(2013·济南定时练习)自耦调压变压器上的滑动触头P 移动，可以调节输出电压，线圈MN 两端与一个滑动变阻器相连接，Q 为滑动变阻器的滑动触头，V 1、V 2为理想电压表，如图所示，下列说法正确的是( )A ．当交流电源接a 、b 时，触头P 上移，Q 也上移，V 1的示数不变，V 2示数可能不变B ．当交流电源接a 、b 时，触头P 上移，Q 下移，V 1的示数不变，V 2示数增大C ．当交流电源接c 、d 时，触头P 上移，V 1的示数增大，V 2示数不变D ．当交流电源接c 、d 时，触头P 上移，V 1的示数减小，V 2示数不变解析： 当交流电源接a 、b 时，P 上移，原线圈匝数变大，电源电压不变，V 1示数不变，由电压关系和U 1、n 2不变、n 1变大．可知副线圈电压U 2减小，Q 上移，cd 间阻值变大，V 2示数可能不变，故A 正确，同理B 错误；当交流电源接cd 时，P 上移，电源电压不变，V 2示数不变，副线圈匝数变大，副线圈电压变大，V 1示数增大，故C 正确、D 错误．答案： AC远距离输电问题远距离高压输电的几个基本关系(以下图为例)(1)功率关系P 1＝P 2，P 3＝P 4，P 2＝P 线＋P 3. (2)电压、电流关系U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3， U 2＝U 线＋U 3，I 2＝I 3＝I 线．(3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3r.(4)输电导线上损失的电功率P 损＝U 线I 线＝I 2线r ＝(P 2U 2)2r(2012·天津理综)通过一理想变压器，经同一线路输送相同的电功率P ，原线圈的电压U 保持不变，输电线路的总电阻为R .当副线圈与原线圈的匝数比为k 时，线路损耗的电功率为P 1，若将副线圈与原线圈的匝数比提高到nk ，线路损耗的电功率为P 2，则P 1和P 2P 1分别为( )A.PR kU ，1nB.⎝ ⎛⎭⎪⎫P kU 2R ，1nC. PR kU ，1n 2D. ⎝ ⎛⎭⎪⎫P kU 2R ，1n 2 解析： 根据变压器的变压规律，得U 1U ＝k ，U 2U＝nk ，所以U 1＝kU ，U 2＝nkU .根据P ＝UI ，知匝数比为k 和nk 的变压器副线圈的电流分别为I 1＝P U 1＝P kU ，I 2＝P U 2＝P nkU.根据P ＝I 2R ，输电线路损耗的电功率分别为P 1＝I 21R ＝⎝ ⎛⎭⎪⎫P kU 2R ，P 2＝I 22R ＝⎝ ⎛⎭⎪⎫P nkU 2R ，所以P 2P 1＝1n 2.选项D 正确，选项A 、B 、C 错误．答案： D1.关于远距离输电问题的处理思路(1)画出输电线路图，将已知量和未知量标在图中相应位置； (2)将输电线路划分为几个独立回路；(3)根据串并联电路特点、欧姆定律、电功率公式等确定各部分回路物理量之间关系； (4)根据升压、降压，原、副线圈的电压、电流关系和功率关系列式求解． 2．远距离输电问题的四个关键(1)画出一个模型——远距离输电模型图 (2)抓住输电的两端——电源和用电器． (3)分析两条导线——输电导线(4)研究两次电压变换——升压和降压3－1：如图所示，有一台交流发电机E ，通过理想升压变压器T 1和理想降压变压器T 2向远处用户供电，输电线的总电阻为R .T 1的输入电压和输入功率分别为U 1和P 1，它的输出电压和输出功率分别为U 2和P 2；T 2的输入电压和输入功率分别为U 3和P 3，它的输出电压和输出功率分别为U 4和P 4.设T 1的输入电压U 1一定，当用户消耗的电功率变大时，有( )A ．U 2减小，U 4变大B ．U 2不变，U 3变小C ．P 1变小，P 2变小D ．P 2变大，P 3变大 解析： 本题考查远距离输电及理想变压器的基本知识，解决本题的关键是对变压器的工作原理的掌握和闭合电路欧姆定律的应用．由理想变压器输出功率决定输入功率可得，当用户功率增大时，升压变压器的输入功率必增大，即P 1增大，输入电压U 1为定值不变，升压变压器的匝数不变，输入电压不变，故输出电压U 2不变，由于P 1增大，由P 1＝U 1I 1＝P 2＝U 2I 2可得，I 1增加，P 2、I 2增加，由闭合电路欧姆定律：U 3＝U 2－I 2R ，故U 3减小，降压变压器原、副线圈匝数不变，所以随U 3减小，U 4减小，A 、C 错误，B 正确；由于用户功率增加，即P 4增加，理想变压器无功率损耗可得：P 3＝P 4，功率P 3也增加，故D 正确．答案： BD解决理想变压器问题的常用思路1．思路1 电压思路：理想变压器原、副线圈的电压之比为U 1/U 2＝n 1/n 2；当变压器有多个副绕组时U 1/n 1＝U 2/n 2＝U 3/n 3＝…2．思路2 功率思路：理想变压器的输入、输出功率为P 入＝P 出，即P 1＝P 2；当变压器有多个副绕组时P 1＝P 2＋P 3＋…3．思路3 电流思路：理想变压器原、副线圈的电流比为I 1/I 2＝n 2/n 1；当变压器有多个副绕组时n 1I 1＝n 2I 2＋n 3I 3＋…如图所示的理想变压器副线圈为双绕组，两个副线圈n 2、n 3分别通过开关S 1、S 2与电阻R 1、R 2连接，其阻值为R 1＝R 2＝R ，原线圈n 1接入正弦式交变电压u ＝102cos 100πt (V)．若只闭合开关S 1，则电流表示数为0.2 A ；若只闭合开关S 2，电流表示数为1.25 A ．则( )A ．R 1消耗的电功率比R 2大B ．n 2∶n 3＝2∶5C ．若两个开关同时闭合，电路消耗的总功率为14.5 WD ．若两个开关同时闭合，R 1消耗的电功率比R 2大 解析： 开关分别闭合时，电阻消耗的电功率等于变压器的输入功率，即P ＝I 1U 1，因此R 1消耗的电功率比R 2小，A 错；开关分别闭合时，I 2I 1＝n 1n 2 ①，I 3I ′1＝n 1n 3②，而I 1＝U 2R ，I 3＝U 3R ，U 2U 3＝n 2n 3，联立解得n 2n 3＝I 1I ′1＝25，B 正确；若两个开关同时闭合，有I ″1U 1＝I 2U 2＋I 3U 3，代入前面的①②和变压比得I ″1＝I 1＋I ′1＝1.45 A ，电路消耗的总功率P ＝I ″1U 1＝14.5 W ，C 正确；若两个开关同时闭合，通过R 1、R 2的电流与原来相同，因此消耗的功率也与原来相同，D 错．答案： BC1.(2012·海南单科)如图，理想变压器原、副线圈匝数比为20∶1，两个标有“12 V，6 W”的小灯泡并联在副线圈的两端．当两灯泡都正常工作时，原线圈电路中电压表和电流表(可视为理想的)的示数分别是( )A ．120 V ，0.10 AB ．240 V ，0.025 AC ．120 V ，0.05 AD ．240 V ，0.05 A解析： 副线圈电压U 2＝12 V ，由U 1U 2＝n 1n 2得U 1＝240 V ，副线圈中电流I 2＝2·P U ＝1 A ，由I 1I 2＝n 2n 1得I 1＝0.05 A.答案： D2．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器．如图所示的四个图中，能正确反映其工作原理的是( )解析： 电流互感器是测电流的，应串联在火线上，故B 、D 选项错误；同时，由I 1n 1＝I 2n 2知要使I 2＜I 1，须n 2＞n 1，故A 选项正确，C 选项错误．答案： A3.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R ，开始时，开关S 断开．当S 接通后，以下说法中正确的是( )A ．副线圈两端M 、N 的电压不变B ．副线圈输电线等效电阻R 上的电压减小C ．通过灯泡L 1的电流增大D ．原线圈的输入功率不变解析： 副线圈输出电压决定于原线圈电压和原副线圈匝数比，S 接通后，副线圈两端电压不变，A 项正确；S 接通后，负载总电阻变小，故R 上电流变大，R 上的电压变大，B 项错；灯泡L 1两端的电压和通过其的电流均减小，C 项错；副线圈输出功率变大，故原线圈输入功率变大，D 项错．答案： A4．在远距离输电时，输送的电功率为P ，输送电压为U ，所用导线的电阻率为ρ，横截面积为S ，两地距离为L ，输电线损失的电功率为P ′，用户得到的电功率为P 用，则P ′、P 用的表达式正确的是( ) A ．P ′＝U 2S ρLB ．P ′＝2P 2ρL U 2SC ．P 用＝P －U 2S ρLD ．P 用＝P (1－2P ρL U S )解析： 导线的电阻r ＝ρ2L S ，输送的电流I ＝P U ，输电线损失的电功率P ′＝I 2r ＝2P 2ρL U 2S，B 项正确．用户得到的电功率P 用＝P －P ′＝P (1－2P ρL U 2S )，D 项正确． 答案： BD5．(2012·重庆理综)如图所示，理想变压器的原线圈接入u ＝11 0002sin 100πt (V)的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V/880 W”的电器RL 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50∶1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析： 由电器RL 正常工作，可得通过副线圈的电流为I＝P U ＝880220A ＝4 A ，故C 对；副线圈导线所分电压为U r ＝4×6 V ＝24 V ，副线圈两端电压U 2＝220 V ＋24 V ＝244 V ，因此原、副线圈的匝数比n 1n 2＝U 1U 2＝11 000244＝2 75061，故A 错；又P 1＝P 2＝U 2I 2＝244×4 W ＝976 W ，故D 错；交变电压的频率f ＝ω2π＝50 Hz ，故B 错．答案： C。

第十章交变电流传感器第1讲交变电流的产生和描述(1)定义：大小和方向都随时间做周期性变化的电流．(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．2．正弦交流电的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图(e)、(f)所示．判断正误，正确的划“√”，错误的划“×”．(1)交变电流的主要特征是电流的方向随时间发生周期性变化．()(2)线圈平面与磁感线垂直的位置称为中性面．()(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为最大．()答案(1)√(2)√(3)×正弦交变电流的函数表达式、有效值(考纲要求Ⅰ)1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω.(2)频率(f)：交变电流在1 s内完成周期性变化的次数．单位是赫兹(Hz)．(3)周期和频率的关系：T＝1f或f＝1T.2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律：e＝E m sin_ωt.(2)负载两端的电压u随时间变化的规律：u＝U m sin_ωt.(3)电流i随时间变化的规律：i＝I m sin_ωt.其中ω等于线圈转动的角速度，E m ＝nBSω.3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E＝E m2，U＝U m2，I＝I m2.判断正误，正确的划“√”，错误的划“×”．(1)在一个周期内交变电流的方向要改变两次．()(2)交流电气设备上所标的电压和电流值及交流电压表和电流表测量的是交流电的有效值．()(3)交变电流的峰值总是有效值的2倍．()答案(1)√(2)√(3)×基础自测1．(单选)关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()．A．线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向不变B．线圈每转动一周，感应电流的方向改变一次C．线圈平面经过中性面一次，感应电动势和感应电流的方向都改变一次D．线圈每转动一周，感应电动势和感应电流的方向都改变一次解析依据交流电的变化规律可知，如果从中性面开始计时，有e＝E m sin ωt 和i＝I m sin ωt；如果从垂直于中性面的位置开始计时，有e＝E m cos ωt和i＝I m cos ωt.不难看出：线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向也改变一次；线圈每转动一周，感应电流的方向和感应电动势的方向都改变两次．故正确答案为C.答案 C2．(单选)风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是()．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C3．(2013·福建泉州模拟)(单选)如图所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsinωt的图是()．解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A4．(多选)一个单匝矩形线框的面积为S，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则()．A．线框交变电动势的最大值为nπBSB．线框交变电动势的有效值为2nπBSC．从开始转动经过14周期，线框中的平均感应电动势为2nBSD．感应电动势瞬时值为e＝2nπBS sin 2nπt解析线框交变电动势的最大值为E m＝BSω＝2nπBS，产生的感应电动势瞬时值为e＝2nπBS sin 2nπt，A错、D对；该线框交变电动势的有效值为E＝E m2＝2nπBS，B对；线框中的平均感应电动势E＝ΔΦΔt＝4nBS，C错．答案BD5．(单选)在匀强磁场中一矩形金属框绕与磁感线垂直的转轴匀速转动，如图10－1－1甲所示，产生的交变电动势的图象如图乙所示，则()．图10－1－1A．t＝0.005 s时线框的磁通量变化率为零B．t＝0.01 s时线框平面与中性面重合C．线框产生的交变电动势有效值为311 VD．线框产生的交变电动势频率为100 Hz解析由图象知，该交变电流电动势峰值为311 V，交变电动势频率为f＝50 Hz，C、D错；t＝0.005时，e＝311 V，磁通量变化最快，t＝0.01 s时，e＝0，磁通量最大，线圈处于中性面位置，A错，B对．答案 B热点一正弦交变电流的产生及变化规律1．正弦式交变电流的变化规律线圈在中性面位置时开始计时续表2.(1)线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．【典例1】 (2013·山东卷，17)如图10－1－2甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是( )．图10－1－2A ．电流表的示数为10 AB ．线圈转动的角速度为50 π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左解析 电流表的示数为交变电流的有效值10 A ，A 项正确；由ω＝2πT 可得，线圈转动的角速度为ω＝100 π rad/s ，B 项错；0.01 s 时，电路中电流最大，故该时刻通过线圈的磁通量最小，即该时刻线圈平面与磁场平行，C 项正确；根据楞次定律可得，0.02 s 时电阻R 中电流的方向自左向右，D 项错．答案 AC 反思总结 解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBSω中的S 为有效面积．(3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．【跟踪短训】1．如图10－1－3所示，图线a 和图线b 分别表示线圈A 和线圈B 在同一匀强磁场中匀速转动时，通过线圈的磁通量随时间的变化规律．已知线圈A 的匝数与线圈B 的匝数分别为10和30，以下说法正确的是( )．图10－1－3A ．线圈A 与线圈B 转速之比2∶3B ．线圈A 与线圈B 产生的最大电动势之比为1∶1C ．线圈A 的感应电动势的瞬时值表达式为e ＝500 πcos 5πt (V)D ．线圈B 在t ＝0.3 s 时刻时，感应电流为零解析 由图象可得T a ＝0.4 s ，T b ＝0.6 s ，则转速n a ＝1T a ＝2.5 r/s ，n b ＝1T b＝53 r/s ，所以线圈A 与线圈B 转速之比为3∶2，A 错误；线圈A 、B 中产生的最大电动势分别为E m a ＝N a Φm a ωa ＝N a Φm a 2πT a＝10×10×2π0.4 V ＝500 π V ，E m b ＝N b Φm b ωb ＝30×5×2π0.6 V ＝500π V ，所以线圈A 与线圈B 产生的最大电动势之比为1∶1，B 正确；在t ＝0时刻，线圈A 的感应电动势最大，因此感应电动势的瞬时值表达式为e ＝500πcos 5πt (V)，C 正确；在t ＝0.3 s 时刻，通过线圈B 的磁通量为零，磁通量的变化率最大，故感应电流最大，D 错误．答案 BC热点二 交变电流“四值”的应用对交变电流的“四值”的比较和理解【典例2】如图10－1－4所示，有一矩形线圈，面积为S，匝数为N，内阻为r，在匀强磁场中绕垂直磁感线的对称轴OO′以角速度ω匀速转动，从图示位置转过90°的过程中，下列说法正确的是()．图10－1－4A．通过电阻R的电荷量Q＝πNBS22(R＋r)B．通过电阻R的电荷量Q＝NBSR＋rC．外力做功的平均功率P＝N2B2S2ω22(R＋r)D．从图示位置开始计时，则感应电动势随时间变化的规律为e＝NBSωsin ωt解析 从图示位置转过90°的过程中，磁通量的变化量ΔΦ＝BS ，通过电阻R 的电荷量Q ＝I Δt ＝E R ＋r Δt ＝N ΔΦR ＋r ＝NBS R ＋r，故选项A 错误、B 正确；矩形线圈绕垂直磁感线的对称轴OO ′以角速度ω匀速转动，产生的感应电动势最大值为E m ＝NBSω，感应电流有效值为I ＝E m 2(R ＋r )，外力做功的平均功率为P ＝I 2(R ＋r )＝N 2B 2S 2ω22(R ＋r )，选项C 正确；从图示位置开始计时，则感应电动势随时间变化的规律为e ＝NBSωsin ⎝ ⎛⎭⎪⎫ωt ＋π2，选项D 错误． 答案 BC反思总结 交变电流瞬时值表达式的求法(1)先求电动势的最大值E m ＝nBSω；(2)求出角速度ω，ω＝2πT ；(3)明确从哪一位置开始计时，从而确定是正弦函数还是余弦函数；(4)写出瞬时值的表达式．【跟踪短训】2．如图10－1－5所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )．图10－1－5A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πT tD ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t解析 线圈转动角速度ω＝2πT ，线圈平面从与磁场方向平行开始计时，当转过60°时，电流的瞬时值表达式为i ＝I m cos 60°＝1 A ⇒I m ＝2 A ，正弦交变电流有效值I ＝I m 2＝ 2 A ，B 项错；线圈消耗的功率P ＝I 2R ＝4 W ，A 项正确；由欧姆定律可知，感应电动势最大值E m ＝I m R ＝4 V ，所以瞬时值表达式为e ＝4 cos 2πT t ，C 项正确；通过线圈的磁通量Φ＝Φm sin ωt ＝Φm sin 2πT t ，由感应电动势的最大值E m ＝BSω＝Φm ×2πT ⇒Φm ＝E m T 2π，解两式得：Φ＝E m T 2πsin 2πT t ＝2T πsin 2πT t ，D 项错．答案 AC3．(2013·东北三校一模，19)如图10－1－6所示，一个“”形线框处在磁感应强度大小为B 的匀强磁场中，OO ′为磁场的边界．现使线框以角速度ω绕轴OO ′匀速转动，通过金属转轴和电刷与阻值为R 的外电阻相连．已知线框各边长为L ，总电阻为r ，不计转轴与电刷的电阻，则电路中电流的有效值为( )．图10－1－6 A.BωL 2R ＋rB.2BωL 22(R ＋r )C.2BωL 24(R ＋r ) D.BωL 22(R ＋r )解析 由交流电产生的原理可知，线框以图示位置为起点，以转过角度为阶段分析，在0～π2内产生顺时针方向的电流，π2～32π内无电流产生，32π～2π内产生逆时针方向的电流，π2、32π时产生的电流值最大为I m ＝BL 2ωR ＋r.由交流电有效值定义可得：⎝ ⎛⎭⎪⎫I m 22R 总·T 4＋0＋⎝ ⎛⎭⎪⎫I m 22R 总·T 4＝I 2x R 总T ，得I x ＝I m 2＝BL 2ω2(R ＋r )，所以D 正确． 答案 D思想方法 16.求交变电流有效值的方法1．公式法利用E ＝E m 2，U ＝U m 2，I ＝I m 2计算，只适用于正余弦式交流电． 2．利用有效值的定义计算(非正弦式交流电)在计算有效值“相同时间”至少取一个周期或周期的整数倍．3．利用能量关系当有电能和其他形式的能转化时，可利用能的转化和守恒定律来求有效值．【典例1】 (利用有效值的定义计算——分段转化为直流电)如图10－1－7所示为一交变电流随时间变化的图象，此交流电的有效值是( )．图10－1－7A ．5 2 AB ．5 AC ．3.5 2 AD ．3.5 A解析 选择一个周期(0.02 s)的时间，根据交流电有效值的定义和焦耳定律，有：I 2R ×0.02＝(42)2R ×0.01＋(32)2R ×0.01 解之得：I ＝5 A ，即B 项正确．答案 B【典例2】 (利用有效值的定义计算——分段转化为正弦交变电流)图10－1－8是表示一交变电流随时间变化的图象，其中，从t ＝0开始的每个T 2时间内的图象均为半个周期的正弦曲线．求此交变电流的有效值．图10－1－8解析 虽然此题所给交变电流正、负半周的最大值不同，但在任意一个周期内，前半周期和后半周期的有效值是可以求的，分别为I 1＝22 A ，I 2＝42A ．设所求交变电流的有效值为I ，根据有效值的定义，选择一个周期的时间，利用在相同时间内通过相同的电阻所产生的热量相等，由焦耳定律得I 2RT ＝I 21R T 2＋I 22R T 2即I 2＝⎝ ⎛⎭⎪⎫222×12＋⎝ ⎛⎭⎪⎫422×12 答案 5 A即学即练 如图10－1－9所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．图10－1－9A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R解析 线框转动的角速度为ω，进磁场的过程用时18周期，出磁场的过程用时18周期，进、出磁场时产生的感应电流大小均为I ′＝12BL 2ωR ，则转动一周产生的感应电流的有效值I 满足：I 2RT ＝⎝ ⎛⎭⎪⎪⎫12BL 2ωR 2R ×14T ，解得I ＝BL 2ω4R ，D 项正确．答案 D附：对应高考题组(PPT 课件文本，见教师用书)1．(2011·天津理综，4)在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )．A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz解析 线框中感应电动势与磁通量的变化率成正比，而t ＝0.005 s 时e 最大，故A 错误．t ＝0.01 s 时e ＝0，故B 正确．电动势有效值为311×22 V ≈220 V ，故C 错误．周期T ＝0.02 s ，频率f ＝1T ＝50 Hz ，故D 错误．答案 B2．(2012·北京理综，15)一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦式交流电源上，其消耗的电功率为P 2.如果电热器电阻不变，则此交流电源输出电压的最大值为()．A ．5 VB ．5 2 VC ．10 VD ．10 2 V解析 根据P ＝U 2R ，对直流电有P ＝102R ，对正弦式交流电有P 2＝U ′2R ，所以正弦式交流电的有效值为U ′＝PR 2＝102V ，故交流电源输出电压的最大值U m ′＝2U ′＝10 V ，故选项C 正确，选项A 、B 、D 错误．答案 C3．(2012·广东理综，19)某小型发电机产生的交变电动势为e ＝50sin 100πt (V)．对此电动势，下列表述正确的有( )．A ．最大值是50 2 VB ．频率是100 HzC ．有效值是25 2 VD ．周期是0.02 s解析 交变电动势e ＝E m sin ωt 或e ＝E m cos ωt ，其中E m 为电动势的最大值，ω为角速度，有效值E ＝E m 2，周期T ＝2πω，频率f ＝1T .由e ＝50sin 100πt (V)知，E m ＝50 V ，E ＝502V ＝25 2 V ，T ＝2πω＝2π100π s ＝0.02 s ，f ＝1T ＝10.02 Hz ＝50 Hz ，所以选项C 、D 正确．答案 CD4．(2012·安徽卷，23)如图甲所示是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图乙是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)解析 (1)矩形线圈abcd 在磁场中转动时，ab 、cd 切割磁感线，且转动的半径为r ＝L 22，转动时ab 、cd 的线速度v ＝ωr ＝ωL 22，且与磁场方向的夹角为ωt ，所以，整个线圈中的感应电动势e 1＝2BL 1v sin ωt ＝BL 1L 2ωsin ωt .(2)当t ＝0时，线圈平面与中性面的夹角为φ0，则某时刻t 时，线圈平面与中性面的夹角为(ωt ＋φ0)，故此时感应电动势的瞬时值e 2＝2BL 1v sin(ωt ＋φ0)＝BL 1L 2ωsin(ωt ＋φ0)．(3)线圈匀速转动时感应电动势的最大值E m ＝BL 1L 2ω，故有效值E ＝E m 2＝BL 1L 2ω2 回路中电流的有效值I ＝E R ＋r ＝BωL 1L 22(R ＋r )，根据焦耳定律知转动一周电阻R 上的焦耳热为Q ＝I 2RT ＝⎣⎢⎡⎦⎥⎤BωL 1L 22(R ＋r )2R ·2πω＝πωRB 2L 21L 22(R ＋r )2. 答案 (1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0) (3)πωRB 2L 21L 22(R ＋r )2A 对点训练——练熟基础知识题组一交变电流的产生及变化规律1．(单选)一矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中，线框输出的交流电压随时间变化的图象如图10－1－10所示，下列说法中正确的是()．图10－1－10A．t＝0时刻线框平面与磁场平行B．交流电压的频率为4 HzC．1 s末线框平面垂直于磁场，通过线框的磁通量变化最快D．2 s末线框平面垂直于磁场，通过线框的磁通量最大解析由u-t图象可知，t＝0时刻瞬时电压为零，线框处于中性面，频率f ＝0.25 Hz，故选项A、B错误；由图象可知，1 s末交变电压最大，通过线框＝1T的磁通量变化率最大，此时线框与磁场方向平行，而2 s末交变电压为零，此时线框经过中性面与磁场垂直，穿过线框的磁通量最大，故选项C错误、D正确．答案 D2．(单选)如图10－1－11所示为发电机结构示意图，其中N、S是永久磁铁的两个磁极，其表面呈半圆柱面状．M是圆柱形铁芯，它与磁极柱面共轴，铁芯上绕有矩形线框，可绕与铁芯共轴的固定轴转动．磁极与铁芯间的磁场均匀辐向分布．从图示位置开始计时，当线框匀速转动时，图中能正确反映线框感应电动势e随时间t的变化规律的是()．图10－1－11解析矩形线框在均匀辐向磁场中转动，v始终与B垂直，由E＝BL v知E 大小不变，方向周期性变化．答案 D3．(单选)某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流．现在该发电机出现了故障，转子匀速转动时的转速只能达到正常工作时的一半，则它产生的交变电动势随时间变化的图象是()．解析线圈转速为正常时的一半，据ω＝2πn＝2πT知，周期变为正常时的2倍，又据E m＝NBSω知，最大值变为正常时的一半，结合我国电网交流电实际情况，知正确选项为B.答案 B题组二交变电流有效值的计算4．(单选)如图10－1－12所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电功之比W甲∶W乙为()．图10－1－12A ．1∶2B ．1∶2C ．1∶3D ．1∶6解析 电功的计算中，I 要用有效值计算．图甲中，由有效值的定义得 ⎝ ⎛⎭⎪⎫122R ×2×10－2＋0＋⎝ ⎛⎭⎪⎫122R ×2×10－2＝I 21R ×6×10－2 得I 1＝33 A图乙中，I 的值不变，I 2＝1 A由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3.答案 C5．(多选)如图10－1－13所示，先后用不同的交流电源给同一盏灯泡供电．第一次灯泡两端的电压随时间按正弦规律变化，如图10－1－14甲所示；第二次灯泡两端的电压变化规律如图乙所示．若图甲、乙中的U 0、T 所表示的电压、周期值是相等的，则以下说法正确的是( )．图10－1－13图10－1－14A ．第一次灯泡两端的电压有效值是22U 0B ．第二次灯泡两端的电压有效值是32U 0C ．第一次和第二次灯泡的电功率之比是2∶9D ．第一次和第二次灯泡的电功率之比是1∶5解析 第一次所加正弦交流电压的有效值为U 1＝22U 0，A 项正确；设第二次所加交流电压的有效值为U 2，则根据有效值的含义有U 22R T ＝(2U 0)2R ·T 2＋U 20R ·T 2，解得U 2＝102U 0，B 项错；根据电功率的定义式P ＝U 2R 可知，P 1∶P 2＝1∶5，C 项错、D 项正确．答案 AD题组三 交变电流“四值”的应用6．(单选)电阻R 1、R 2与交流电源按照如图10－1－15甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )．图10－1－15A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，有效值I 2＝I 2m 2＝0.6 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V 知，U 2＝12 V ，选项D 错误；因串联电路电流处处相同，则I1m＝0.6 2 A，电流的有效值I1＝I1m2＝0.6 A，故选项A错误；由U1＝I1R1＝6 V，故选项B正确．答案 B7．(多选)如图10－1－16所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈的电阻为R，转动的角速度为ω，则当线圈转至图示位置时()．图10－1－16A．线圈中感应电流的方向为abcdaB．线圈中的感应电动势为2nBl2ωC．穿过线圈磁通量随时间的变化率最大D．线圈ad边所受安培力的大小为n2B2l1l22ωR解析当线圈转到图示的位置时，线圈的磁通量即将向右增加，由楞次定律结合安培定则可知，线圈中感应电流的方向为adcba，故A错误；当转到图示的位置时产生的电动势最大，由法拉第电磁感应定律可得，穿过线圈的磁通量的变化率最大．此时电动势的大小为：e＝2nBl2ωl12＝nBl1l2ω，B错误，C正确；线圈此时的感应电流大小为：I＝eR ＝nBl1l2ωR，所以ad边所受的安培力的大小为：F＝nBIl2，代入I可得：F＝n2B2l1l22ωR，D正确．答案CD8．(单选)一台小型发电机产生的电动势随时间变化的正弦规律图象如图10－1－17甲所示．电路组成如图乙所示，已知发电机线圈内阻为5.0 Ω，外接灯泡阻值为95.0 Ω，灯泡正常发光，则( )．图10－1－17A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡消耗的功率为509 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J解析 电压表的示数应为有效值，U ＝U m 2·R R ＋r＝209 V ，A 项错；电路中的电流方向每秒钟改变100次，B 项错；P 灯＝U 2R ＝459.8 W ，C 项错；发电机线圈内阻的发热功率为P ′＝I 2r ＝⎝ ⎛⎭⎪⎫U R 2r ＝24.2 W ，每秒生热24.2 J ，D 项对． 答案 D9．(2013·福建卷，15)(单选)如图10－1－18所示，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )．图10－1－18A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表的示数为1.0 A解析 由e ＝102sin 10πt (V)知电动势的有效值E 有＝E m 2＝1022V ＝10 V ，故B 选项错误；电路中的理想电流表示数为电流的有效值：I 有＝E 有r ＋R ＝1.0 A ，故D 选项正确；电阻R 消耗的电功率P ＝I 2有·R ＝9.0 W ，故C 选项错误；交流电的角速度ω＝10π rad/s ，所以频率f ＝ω2π＝5 Hz ，故A 选项错误.答案 D10．(单选)如图10－1－19所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是( )．图10－1－19A ．电压表的读数为NBSω2B ．通过电阻R 的电荷量为q ＝NBS 2(R ＋r )C ．电阻R 所产生的焦耳热为Q ＝N 2B 2S 2ωR π4(R ＋r )2D ．当线圈由图示位置转过60°时的电流为NSBω2(R ＋r )解析 线圈在磁场中转动产生正弦交流电，其电动势的最大值为E m ＝NBSω，电动势的有效值为E ＝NBSω2，电压表的读数等于交流电源的路端电压，且为有效值，则U ＝NBSωR 2(R ＋r )，A 错误；求通过电阻R 的电荷量要用交流电的平均电流，即q ＝I t ＝N ΔΦR ＋r ＝N ⎝ ⎛⎭⎪⎫BS －12BS R ＋r ＝NBS 2(R ＋r )，故B 正确；计算电阻R 上产生的焦耳热应该用有效值，则电阻R 产生的焦耳热为Q ＝I 2Rt ＝⎣⎢⎡⎦⎥⎤NBSω2(R ＋r )2R π3ω＝πN 2B 2S 2Rω6(R ＋r )2，故C 错误；线圈由图示位置转过60°时的电流为瞬时值，则符合电流瞬时值表达式，大小为i ＝NBSωR ＋r sin π3＝3NBSω2(R ＋r )，故D 错误． 答案 BB 深化训练——提高能力技巧11．(2013·西安五校联考)(单选)如图10－1－20所示，N 匝矩形导线框以角速度ω在磁感应强度为B 的匀强磁场中绕轴OO ′匀速转动，线框面积为S ，线框的电阻、电感均不计，外电路接有电阻R 、理想电流表和二极管D .二极管D 具有单向导电性，即正向电阻为零，反向电阻无穷大．下列说法正确的是( )．图10－1－20A ．图示位置电流表的示数为0B ．R 两端电压的有效值U ＝ω2NBS C ．一个周期内通过R 的电荷量q ＝2BS /RD ．交流电流表的示数I ＝ω2R NBS解析 图示位置电流表测的是有效值，故其示数不为0，选项A 错误；由于接有二极管，二极管D 具有单向导电性，由⎝ ⎛⎭⎪⎫ω2R NBS 2RT /2＝U 2T /R 解得R 两端电压的有效值U ＝ωNBS /2，交流电流表的示数I ＝ω2R NBS ，选项B 错误、D 正确；一个周期内通过R 的电荷量q ＝2NBS /R ，选项C 错误．答案 D12．(多选)如图10－1－21甲所示，将阻值为R ＝5 Ω的电阻接到内阻不计的正弦交变电源上，电流随时间变化的规律如图乙所示，电流表串联在电路中测量电流的大小．对此，下列说法正确的是( )．图10－1－21A ．电阻R 两端电压变化规律的函数表达式为u ＝2.5sin(200πt ) VB ．电阻R 消耗的电功率为1.25 WC ．如图丙所示，若此交变电流由一矩形线框在匀强磁场中匀速转动产生，当线圈的转速提升一倍时，电流表的示数为1 AD ．这一交变电流与图丁所示电流比较，其有效值之比为12解析 图乙所示电流的最大值为I m ＝0.5 A ，周期为T ＝0.01 s ，其角速度为ω＝2πT ＝200π rad/s ，由欧姆定律得U m ＝I m R ＝2.5 V ．所以R 两端电压的表达式为u ＝2.5sin(200πt ) V ，选项A 正确．该电流的有效值为I ＝I m 2，电阻R 消耗的电功率为P ＝I 2R ，解得P ＝0.625 W ，B 选项错误．○A 的示数为有效值，该交变电流由图丙所示矩形线圈在匀强磁场中匀速转动产生，当转速提升一倍时，电动势的最大值E m ＝nBSω为原来的2倍．电路中电流的有效值也是原来的2倍，为2×0.52A ≠1 A ．选项C 错误．图乙中的正弦交变电流的有效值为0.52A ．图丁所示的交变电流虽然方向发生变化，但大小恒为0.5 A ，可知选项D 正确．答案 AD。

第十章⎪⎪⎪交变电流传感器[备考指南]第1节交变电流的产生及描述(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流。

(×)(2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时，产生的感应电动势也最大。

(×)(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为零，电流方向发生改变。

(√)(4)交流电气设备上所标的电压和电流值是交变电流的有效值。

(√)(5)交流电压表和电流表测量的是交流电的峰值。

(×)(6)交变电流的峰值总是有效值的2倍。

(×)要点一交变电流的产生和描述1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。

(2)两个特殊位置的特点：①线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变。

②线圈平面与中性面垂直时，S∥B，Φ＝0，ΔΦΔt最大，e最大，i最大，电流方向不改变。

(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。

(4)交变电动势的最大值E m＝nBSω，与转轴位置无关，与线圈形状无关。

2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)[多角练通]1．一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动，线框中产生的感应电动势e随时间t的变化情况如图10-1-1所示。

已知匀强磁场的磁感应强度为B，则结合图中所给信息可判定()图10-1-1A．t1时刻穿过线框的磁通量为BL2B．t2时刻穿过线框的磁通量为零C．t3时刻穿过线框的磁通量变化率为零D．线框转动的角速度为E mBL2解析：选D t1时刻，感应电动势最大，穿过线框的磁通量应为零，A错误；t2时刻，穿过线框的磁通量最大为Φm＝BL2，B错误；t3时刻，感应电动势最大，则磁通量变化率也最大，C错误；交变电流的最大值为E m＝BL2ω，则ω＝E mBL2，D正确。

第1课时交变电流的产生和描述考纲解读 1.理解交变电流的产生过程，能正确书写交变电流的表达式.2.理解描述交变电流的几个物理量，会计算交变电流的有效值．1．[交变电流的产生和变化规律]如图1甲所示，矩形线圈abcd在匀强磁场中逆时针匀速转动时，线圈中产生的交变电流如图乙所示，设沿abcda方向为电流正方向，则下列说法正确的是()图1A．乙图中Oa时间段对应甲图中A至B图的过程B．乙图中c时刻对应甲图中的C图C．若乙图中d等于0.02 s，则1 s内电流的方向改变50次D．若乙图中b等于0.02 s，则交流电的频率为50 Hz答案 A2．[描述交变电流的物理量]小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图2所示．此线圈与一个R＝10 Ω的电阻构成闭合电路，电路中的其他电阻不计．下列说法正确的是()图2A．交变电流的周期为0.125 sB．交变电流的频率为8 HzC．交变电流的有效值为 2 AD．交变电流的最大值为4 A答案 C解析由题图可直接获取的信息是：交变电流的周期是0.250 s，A错；感应电动势的最大值为20 V，线圈中产生的交变电流为正弦式交变电流，从而可推出：交变电流的频率f＝1T＝10.250Hz＝4 Hz，B错；交变电流的最大值I m＝E mR＝2010A＝2 A，D错；交变电流的有效值I＝I m2＝22A＝ 2 A．所以正确选项为C.3．[瞬时值表达式的书写方法]如图3所示，图线a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b 所示，以下关于这两个正弦交流电的说法正确的是( )图3A ．在图中t ＝0时刻穿过线圈的磁通量均为零B ．线圈先、后两次转速之比为3∶2C ．交流电a 的瞬时值表达式为u ＝10sin 5πt (V)D ．交流电b 的最大值为5 V 答案 BC解析 t ＝0时刻穿过线圈的磁通量最大，磁通量的变化率为零，故电压为零，A 错．读图得两次周期之比为2∶3，由转速n ＝ω2π＝1T 得转速与周期成反比，故B 正确．读图得a 的最大值为10 V ，ω＝5π rad/s ，由交流电感应电动势的瞬时值表达式e ＝E m sin ωt (V)(从线圈在中性面位置开始计时)得，u ＝10sin 5πt (V)，故C 正确．交流电的最大值E m ＝NBSω，所以根据两次转速的比值可得，交流电b 的最大值为23×10 V ＝203 V ，故D 错．4．[交变电流有效值的计算方法]如图4所示为一交变电流的电压随时间变化的图象，正半轴是正弦曲线的一个部分，则此交变电流的电压的有效值是( )图4A.34 VB ．5 VC.522 VD ．3 V答案 C解析 设其有效值为U ，根据交变电流的有效值定义和题图中电流特点可得，在一个周期内有U 21R t 1＋U 22R t 2＝U 2R t ，即(3 2 V 2)2×1R ×0.01 s ＋(4 V)2×1R ×0.01 s ＝U 2×1R ×0.02 s ，解得U ＝522 V ，故C 正确．一、交变电流的产生和变化规律 1．交变电流大小和方向都随时间做周期性变化的电流．如图5(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦式交变电流，简称正弦式电流，如图(a)所示．图52．正弦交变电流的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动． (2)中性面①定义：与磁场方向垂直的平面． ②特点a ．线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．b ．线圈转动一周，两次经过中性面．线圈每经过中性面一次，电流的方向就改变一次． (3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦函数曲线．二、正弦交变电流的函数表达式、峰值和有效值 1．周期和频率(1)周期(T )：交变电流完成一次周期性变化(线圈转一周)所需的时间，公式T ＝2πω.(2)频率(f )：交变电流在1 s 内完成周期性变化的次数．单位是赫兹(Hz)． (3)周期和频率的关系：T ＝1f 或f ＝1T.2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e 随时间变化的规律：e ＝E m sin_ωt .(2)负载两端的电压u 随时间变化的规律：u ＝U m sin_ωt .(3)电流i 随时间变化的规律：i ＝I m sin_ωt .其中ω等于线圈转动的角速度，E m ＝nBSω. 3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流的电流或电压所能达到的最大值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交变电流，其有效值和峰值的关系为：E ＝E m 2，U ＝U m 2，I ＝I m2. (4)平均值：是交变电流图象中波形与横轴所围面积跟时间的比值.考点一 正弦式交变电流的产生及变化规律 1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动． (2)两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变．②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次．(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关． 2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)例1 OO ′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a 流向b 时，电流方向为正．则下列四幅图中正确的是( )图6解析 该题考查交变电流的产生过程．t ＝0时刻，根据题图乙表示的转动方向，由右手定则知，此时ad 中电流方向由a 到d ，线圈中电流方向为a →d →c →b →a ，与规定的电流正方向相反，电流为负值．又因为此时ad 、bc 两边的切割速度方向与磁场方向成45°夹角，由E ＝2Bl v ⊥，可得E ＝2×22Bl v ＝22E m ，即此时电流是最大值的22倍，由题图乙还能观察到，线圈在接下来45°的转动过程中，ad 、bc 两边的切割速度v ⊥越来越小，所以感应电动势应减小，感应电流应减小，故瞬时电流的表达式为i ＝－I m cos (π4＋ωt )，则图象为D 图象所描述，故D 项正确． 答案 D突破训练1 如图7甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B 的匀强磁场中，绕垂直于磁场方向的固定轴OO ′匀速转动，线圈的两端经集流环和电刷与电阻R ＝10 Ω连接，与电阻R 并联的交流电压表为理想电压表，示数是10 V ．图乙是矩形线圈中磁通量Φ随时间t 变化的图象．则( )图7A ．电阻R 上的电动率为20 WB ．t ＝0.02 s 时R 两端的电压瞬时值为零C ．R 两端的电压u 随时间t 变化的规律是u ＝14.1cos 100πt VD ．通过R 的电流i 随时间t 变化的规律是i ＝1.41cos 50πt A 答案 C解析 电阻R 上的电功率为P ＝U 2R ＝10 W ，选项A 错误；由题图乙知t ＝0.02 s 时磁通量变化率最大，R 两端的电压瞬时值最大，选项B 错误；R 两端的电压u 随时间t 变化的规律是u ＝14.1cos 100πt V ，通过R 的电流i 随时间t 的变化规律是i ＝u /R ＝1.41cos 100πt A ，选项C 正确，D 错误． 考点二 交流电有效值的求解 1．正弦式交流电的有效值：I ＝I m 2，U ＝U m 2，E ＝E m22．非正弦式交流电有效值的求解根据电流的热效应进行计算．例2 如图8所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W 甲∶W 乙为( )图8A ．1∶2B ．1∶2C ．1∶3D ．1∶6解析 电功的计算中，I 要用有效值计算，图甲中，由有效值的定义得(12)2R ×2×10－2＋0＋(12)2R ×2×10－2＝I 21R ×6×10－2，得I 1＝33 A ；图乙中，I 的值大小不变，I 2＝1 A ，由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3. 答案 C突破训练2 通过一阻值R ＝100 Ω的电阻的交变电流如图9所示，其周期为1 s ．电阻两端电压的有效值为( )图9A ．12 VB ．410 VC ．15 VD ．8 5 V答案 B解析 由有效值定义可得U 2R ×1 s ＝(0.1 A)2×R ×0.4 s ×2＋(0.2 A)2×R ×0.1 s ×2，其中R ＝100 Ω，可得U ＝410 V ，B 正确． 考点三 交变电流“四值”的比较交变电流的瞬时值、峰值、有效值和平均值的比较例3 如图10所示，匀强磁场的磁感应强度B ＝0.5 T ，边长L ＝10 cm 的正方形线圈共100匝，线圈总电阻r ＝1 Ω，线圈绕垂直于磁感线的对称轴OO ′匀速转动，角速度ω＝2π rad/s ，外电路中的电阻R ＝4 Ω，求：图10(1)感应电动势的最大值．(2)由图示位置(线圈平面与磁感线平行)转过60°时的瞬时感应电动势．(3)由图示位置(线圈平面与磁感线平行)转过60°的过程中产生的平均感应电动势． (4)交流电压表的示数． (5)线圈转动一周产生的总热量．(6)从图示位置开始的16周期内通过R 的电荷量．解析 (1)感应电动势的最大值为E m ＝nBSω＝100×0.5×0.12×2π V ＝3.14 V (2)由图示位置转过60°时的瞬时感应电动势为 e ＝E m cos 60°＝3.14×0.5 V ＝1.57 V(3)由图示位置转过60°的过程中产生的平均感应电动势为 E ＝n ΔΦΔt ＝n BS sin 60°16T ＝100×0.5×0.1×0.1×3216×2π2πV ＝2.6 V(4)交流电压表的示数为外电路两端电压的有效值，即 U ＝E R ＋r R ＝3.142×44＋1 V ＝1.78 V(5)线圈转动一周产生的总热量为Q ＝⎝⎛⎭⎫E m 22R ＋rT ＝0.99 J(6)在16周期内通过电阻R 的电荷量为q ＝I ×T 6＝E R ＋r ×T 6＝2.64＋1×16 C ＝0.087 C答案 (1)3.14 V (2)1.57 V (3)2.6 V (4)1.78 V (5)0.99 J (6)0.087 C突破训练3 如图11所示，矩形线圈面积为S ，匝数为N ，线圈总电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是 ()图11A ．电压表的读数为NBSω2(R ＋r )B ．通过电阻R 的电荷量为q ＝NBS2(R ＋r )C ．电阻R 所产生的焦耳热为Q ＝N 2B 2S 2ωR π4(R ＋r )2D ．当线圈由图示位置转过60°时的电流为NBSω2(R ＋r )答案 B解析 线圈在磁场中转动产生了正弦交流电，其电动势的最大值E m ＝NBSω，电动势的有效值E ＝NBSω2，电压表的读数等于交流电源的路端电压，且为有效值，则U ＝N BSω2(R ＋r )R ，A 错误；求通过电阻R 的电荷量要用交流电的平均电流，则q ＝I Δt ＝N ΔΦR ＋r＝N (BS －12BS )R ＋r ＝NBS2(R ＋r )，故B 正确；电阻R 上产生的热量应该用有效值来计算，则电阻R 产生的热量Q ＝I 2Rt ＝[NBSω2(R ＋r )]2R ·π3ω＝πN 2B 2S 2Rω6(R ＋r )2，故C 错误；线圈由图示位置转过60°时的电流为瞬时值，则i ＝NBSωR ＋r sin ωt ＝NBSωR ＋rsin π3＝3NBSω2(R ＋r )，故D 错误.高考题组1. (2013·福建·15)如图12所示，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )图12A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表的示数为1.0 A答案 D解析 由交变电流电动势的表达式e ＝102sin 10πt V ＝E m sin ωt 可知，该交变电流的频率为f ＝ω2π＝10π2π Hz ＝5 Hz ，A 错误．该交变电流电动势的有效值E ＝E m 2＝1022V ＝10 V ，B 错误．电流的有效值I ＝E R ＋r ＝109.0＋1.0A ＝1.0 A ，外接电阻R 所消耗的电功率P R ＝I 2R ＝1.02×9.0 W ＝9 W ，故C 错误，D 正确．2．(2013·山东·17)图13甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是 ( )图13A ．电流表的示数为10 AB ．线圈转动的角速度为50π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左答案 AC解析 电流表测量的是电路中电流的有效值I ＝10 A ，选项A 正确．由题图乙可知，T＝0.02 s ，所以ω＝2πT＝100π rad/s ，选项B 错误．t ＝0.01 s 时，电流最大，线圈平面与磁场方向平行，选项C 正确．t ＝0.02 s 时，线圈所处的状态就是图示状况，此时R 中电流的方向自左向右，选项D 错误．模拟题组3．如图14所示，边长为L 的正方形单匝线圈abcd ，电阻为r ，外电路的电阻为R ，ab 的中点和cd 的中点的连线OO ′恰好位于匀强磁场的边界线上，磁场的磁感应强度为B ，若线圈从图示位置开始，以角速度ω绕OO ′轴匀速转动，则以下判断正确的是( )图14A ．图示位置线圈中的感应电动势最大为E m ＝BL 2ωB ．闭合电路中感应电动势的瞬时值表达式为e ＝12BL 2ωsin ωt C ．线圈从图示位置转过180°的过程中，流过电阻R 的电荷量为q ＝2BL 2R ＋rD ．线圈转动一周的过程中，电阻R 上产生的热量为Q ＝πB 2ωL 4R 4(R ＋r )2答案 BD解析 图示位置线圈中的感应电动势最小为零，A 错；若线圈从图示位置开始转动，闭合电路中感应电动势的瞬时值表达式为e ＝12BL 2ωsin ωt ，B 对；线圈从图示位置转过180°的过程中，流过电阻R 的电荷量为q ＝ΔΦR 总＝BL 2R ＋r，C 错；线圈转动一周的过程中，电阻R 上产生的热量为Q ＝(E m 2)2R ＋r ·2πω·R R ＋r ＝πB 2ωL 4R 4(R ＋r )2，D 对． 4．如图15所示，光滑绝缘水平桌面上直立一个单匝矩形导线框，线框的边长L AB ＝0.3 m ，L AD ＝0.2 m ，总电阻为R ＝0.1 Ω.在直角坐标系xOy 中，有界匀强磁场区域的下边界与x 轴重合，上边界满足曲线方程y ＝0.2sin 10π3x m ，磁感应强度大小B ＝0.2 T ，方向垂直纸面向里．线框在沿x 轴正方向的拉力F 作用下，以速度v ＝10 m/s 水平向右做匀速直线运动，则下列判断正确的是 ( )图15A ．线框中的电流先沿逆时针方向再沿顺时针方向B．线框中感应电动势的最大值为25VC．线框中感应电流的有效值为4 AD．线框穿过磁场区域的过程中外力做功为0.048 J答案AD解析由题意可知线框在外力作用下匀速切割磁感线，由右手定则可判断A正确；由E＝Bl v可知当线框的AD边或BC边全部在磁场中时，线框中的感应电动势最大，故最大值为E m＝0.2×0.2×10 V＝0.4 V，B错误；线框中的感应电流的最大值为4 A，该电流是正弦式交流电，故有效值是2 2 A，C错误；由于线框做匀速直线运动，由能量守恒定律可得外力做的功等于线框中产生的焦耳热，即W＝Q＝(22)2×0.1×0.610J＝0.048 J，D正确．(限时：45分钟)►题组1对交变电流的产生及其图象的考查1．如图所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsin ωt的图是()答案 A解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．2．矩形线框绕垂直于匀强磁场且沿线框平面的轴匀速转动时产生了交变电流，下列说法正确的是() A．当线框位于中性面时，线框中感应电动势最大B．当穿过线框的磁通量为零时，线框中的感应电动势也为零C．每当线框经过中性面时，感应电动势或感应电流方向就改变一次D．线框经过中性面时，各边不切割磁感线答案CD解析 线框位于中性面时，线框平面与磁感线垂直，穿过线框的磁通量最大，但此时切割磁感线的两边速度方向与磁感线平行，不切割磁感线，穿过线框的磁通量的变化率等于零，所以感应电动势等于零，感应电动势或感应电流的方向在此时刻改变．垂直于中性面时，穿过线框的磁通量为零，切割磁感线的两边的速度与磁感线垂直，有效切割速度最大，此时穿过线框的磁通量的变化率最大，所以感应电动势最大．故C 、D 正确．3.如图1所示，闭合的矩形导体线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动．沿着OO ′方向观察，线圈顺时针方向转动．已知匀强磁场的磁感应强度为B ，线圈匝数为n ，ab 边的边长为L 1，ad 边的边长为L 2，线圈电阻为R ，转动的角速度为ω，则当线圈转至图示位置时 ( )图1A ．线圈中感应电流的方向为abcdaB ．线圈中的感应电动势为2nBL 2ωC ．穿过线圈的磁通量随时间的变化率最大D ．线圈ab 边所受安培力的大小为n 2B 2L 1L 2ωR答案 AC解析 当线圈转至图示位置时，由楞次定律可知，线圈中感应电流的方向为abcda ，选项A 正确；图示位置穿过线圈的磁通量随时间的变化率最大，感应电动势最大，线圈中的感应电动势为nBL 1L 2ω，选项B 错误，C 正确；线圈ab 边所受安培力的大小为F ＝0，选项D 错误．4．电吉他是利用电磁感应原理工作的一种乐器．如图2甲所示为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量Φ随时间t 的变化如图乙所示，则螺线管内感应电流i 随时间t 变化的图象为 ( )图2答案 B解析 由感应电流公式I ＝E R ＝n ΔΦR Δt，感应电流大小与磁通量的变化率有关，在Φ－t 图线上各点切线的斜率的绝对值表示感应电流的大小，斜率的正、负号表示电流的方向；根据题图乙，在0～t 0时间内，感应电流I 的大小先减小到零，然后再逐渐增大，电流的方向改变一次，同理分析t 0～2t 0时间内，只有选项B 符合要求．5．如图3所示，矩形线圈边长为ab ＝20 cm ，bc ＝10 cm ，匝数N ＝100匝，磁场的磁感应强度B ＝0.01 T ．当线圈以n ＝50 r/s 的转速从图示位置开始逆时针匀速转动时，求：图3(1)线圈中交变电动势瞬时值表达式；(2)从线圈开始转动起，经0.01 s 时感应电动势的瞬时值．答案 (1)e ＝6.28sin (100πt ＋π6) V (2)－3.14 V 解析 (1)线圈的角速度为ω＝2πn ＝100π rad/s产生的感应电动势的最大值为E m ＝NBωS ＝NBω·ab ·bc ＝6.28 V.又刚开始转动时线圈平面与中性面夹角为30°＝π6，故线圈中交变电动势的瞬时值表达式为e ＝E m sin (ωt ＋π6)＝6.28sin(100πt ＋π6) V. (2)把t ＝0.01 s 代入上式，可得此时感应电动势的瞬时值：e ＝－3.14 V.►题组2 对交变电流“四值”的考查6.如图4所示，矩形线圈abcd 绕轴OO ′匀速转动产生交流电，在图示位置开始计时，则下列说法正确的是 ( )图4A ．t ＝0时穿过线圈的磁通量最大，产生的感应电流最大B ．t ＝T 4(T 为周期)时感应电流沿abcda 方向 C ．若转速增大为原来的2倍，则交变电流的频率是原来的2倍D ．若转速增大为原来的2倍，则产生的电流有效值为原来的4倍答案 BC解析 题图所示时刻，ab 、cd 边切割磁感线的有效速率为零，产生的感应电动势为零，感应电流为零，A 错误；根据线圈的转动方向，确定T 4时线圈的位置，用右手定则可以确定线圈中的感应电流沿abcda 方向，B 正确；根据转速和频率的定义可知C 正确；根据ω＝2πf ，E m ＝nBSω，E ＝E m 2，I ＝E R 总可知电流有效值变为原来的2倍，D 错误． 7.如图5所示，一个单匝矩形导线圈在匀强磁场中绕垂直于磁感线的轴OO ′匀速转动，转动周期为T 0.线圈产生的电动势的最大值为E m ，则 ( )图5A ．线圈产生的电动势的有效值为2E mB ．线圈转动过程中穿过线圈的磁通量的最大值为E m T 02πC ．线圈转动过程中磁通量变化率的最大值为E mD ．经过2T 0的时间，通过线圈电流的方向改变2次答案 BC解析 由交变电流有效值和最大值的关系可知线圈产生的电动势的有效值为22E m，选项A 错误；由题意知线圈产生的电动势的最大值为E m ＝BSω＝BS 2πT，故线圈转动过程中穿过线圈的磁通量的最大值BS ＝E m T 02π，选项B 正确；线圈转动过程中磁通量变化率的大小等于产生的感应电动势的大小，选项C 正确；正弦式交变电流一个周期内电流方向变化两次，经过2T 0的时间，通过线圈电流的方向改变4次，选项D 错误．8.如图6所示，边长为L ＝0.2 m 的正方形线圈abcd ，其匝数n ＝10，总电阻为r ＝2 Ω，外电路的电阻为R ＝8 Ω，ab 的中点和cd 的中点的连线OO ′恰好位于匀强磁场的边界线上，磁场的磁感应强度B ＝1 T ，若线圈从图示位置开始，以角速度ω＝2 rad/s 绕OO ′轴匀速转动．则以下判断中正确的是 ( )图6A ．在t ＝π4时刻，磁场穿过线圈的磁通量为零，但此时磁通量随时间变化最快 B ．闭合电路中感应电动势的瞬时表达式e ＝0.8sin 2tC ．从t ＝0时刻到t ＝π4时刻，电阻R 上产生的热量为Q ＝3.2π×10－4 J D ．从t ＝0时刻到t ＝π4时刻，通过R 的电荷量q ＝0.02 C 答案 AD解析 线圈在磁场中转动，E m ＝12nBSω＝0.4 V ，B 项错；当线圈平面与磁场平行时磁通量变化最快，A 正确；Q R ＝I 2Rt ＝[E m 2(R ＋r )]2Rt ＝1.6π×10－3 J ，C 错；q ＝n ΔΦR ＋r ＝0.02 C ，D 正确．9．如图7所示，矩形线圈abcd ，面积为S ，匝数为N ，线圈电阻为R ，在匀强磁场中可以分别绕垂直于磁场方向的轴P 1和P 2以相同的角速度ω匀速转动(P 1以ab 边为轴，P 2以ad 边中点与bc 边中点的连线为轴)，当从线圈平面与磁场方向平行开始计时，线圈转过90°的过程中，绕P 1及P 2轴转动产生的交流电的电流大小、电荷量及焦耳热分别为I 1、q 1、Q 1及I 2、q 2、Q 2，则下面判断正确的是 ( )图7A ．线圈绕P 1和P 2轴转动时电流的方向相同，都是a →b →c →dB ．q 1>q 2＝NBS 2RC ．I 1＝I 2＝NBωS 2RD ．Q 1<Q 2＝πω(NBS )22R答案 C解析 绕P 1、P 2轴转动时电流的方向相同，电流的方向都是a →d →c →b →a ，A 错；电荷量q ＝n ΔΦR，与绕哪个轴转动没有关系，B 项错；线圈绕两轴转动时产生的电动势相同，所以电流相同，发热也相同，C 对，D 错．10．如图8甲所示是某同学设计的一种振动发电装置的示意图，它的结构是一个套在辐向形永久磁铁槽中的半径为r ＝0.10 m 、匝数n ＝20匝的线圈，磁场的磁感线均沿半径方向均匀分布(其右视图如图乙所示)．在线圈所在位置磁感应强度B 的大小均为B ＝0.20π T ，线圈的电阻为R 1＝0.50 Ω，它的引出线接有R 2＝9.5 Ω的小电珠．外力推动线圈框架的P 端，使线圈沿轴线做往复运动，便有电流通过小电珠．当线圈运动速度v 随时间t 变化的规律如图丙所示时(摩擦等损耗不计)，求：图8(1)小电珠中电流的最大值；(2)电压表的示数；(3)t ＝0.1 s 时外力F 的大小．答案 (1)0.16 A (2)1.07 V (3)0.128 N解析 (1)由题意及法拉第电磁感应定律知道，由于线圈在磁场中做往复运动，产生的感应电动势的大小符合正弦曲线变化规律，线圈中的感应电动势的最大值为：E m ＝nBl v ＝2πnBr v m .电路总电阻为R 1＋R 2，那么小电珠中电流的最大值为I m ＝2πnBr v m R 1＋R 2＝2π×20×0.2×0.1×2π(9.5＋0.5)A ＝0.16 A. (2)电压表示数为有效值U ＝U m 2＝22I m R 2＝22×0.16×9.5 V ＝0.76 2 V ≈1.07 V. (3)当t ＝0.1 s 也就是T 4时，外力F 的大小为F ＝nB 2πrI m ＝n 2B 2(2πr )2R 1＋R 2v m＝0.128 N. 11．如图9所示，一个半径为r 的半圆形线圈，以直径ab 为轴匀速转动，转速为n ，ab 的左侧有垂直于纸面向里(与ab 垂直)的匀强磁场，磁感应强度为B .M 和N 是两个集流环，负载电阻为R ，线圈、电流表和连接导线的电阻不计，求：图9(1)感应电动势的最大值；(2)从图示位置起转过1/4转的时间内，负载电阻R 上产生的热量；(3)从图示位置起转过1/4转的时间内，通过负载电阻R 的电荷量；(4)电流表的示数．答案 (1)π2Bnr 2(2)π4B 2r 4n 8R (3)πBr 22R (4)π2r 2nB 2R 解析 (1)线圈绕轴匀速转动时，在电路中产生如图所示的交变电流．此交变电动势的最大值为E m ＝BSω＝B ·πr 22·2πn ＝π2Bnr 2 (2)在线圈从图示位置转过1/4转的时间内，电动势的有效值为E ＝E m 2＝2π2Bnr 22 电阻R 上产生的热量Q ＝(E R )2R ·T 4＝π4B 2r 4n 8R(3)在线圈从图示位置转过1/4转的时间内，电动势的平均值为E ＝ΔΦΔt 通过R 的电荷量q ＝I ·Δt ＝E R ·Δt ＝ΔΦR ＝πBr 22R(4)设此交变电动势在一个周期内的有效值为E ′，由有效值的定义得(E m 2)2R ·T 2＝E ′2RT ，解得E ′＝E m 2故电流表的示数为I ＝E ′R ＝π2r 2nB 2R.。
