SDS3000A说明书

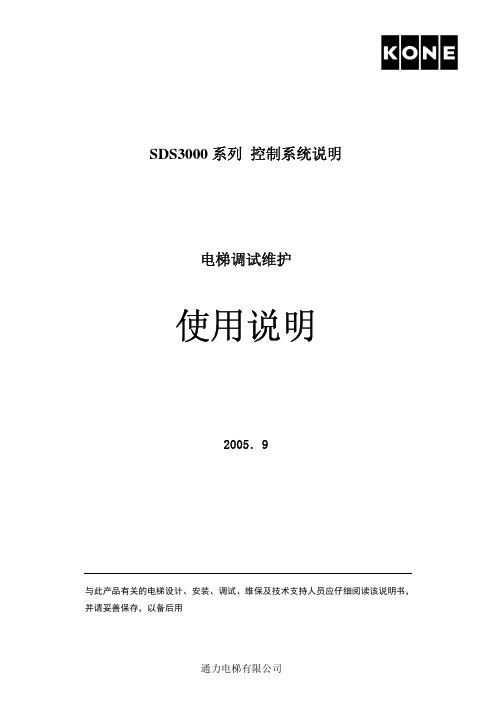

SDS3000系列控制系统说明电梯调试维护使用说明2005．9与此产品有关的电梯设计、安装、调试、维保及技术支持人员应仔细阅读该说明书， 并请妥善保存，以备后用SDS3000-V微机控制器SDS3000-C-C内选控制器SDS3000-L-C外呼板目录前言 (1)安全注意事项 (3)1 部件介绍第一章 主控电脑板说明 (5)第二章 串行通讯内选板说明 (7)第三章 串行通讯外呼板说明 (8)第四章 控制系统说明 (10)2 输入输出信号、基本连接第五章 输入信号 (13)第六章 输出信号 (19)第七章 基本连接 (23)3 系统功能第八章 功能详述 (26)第九章 中文液晶显示及参数设置方法 (32)第十章 参数表 (38)第十一章 参数详述 (46)4 系统调试第十二章 慢车调试 (51)第十三章 快车调试 (54)5 系统与变频器的接口第十四章 配艾默生变频器 (56)第十五章 配科比变频器 (59)第十六章 配米高变频器 (65)第十七章 配安川变频器 (69)第十八章 配富士变频器 (75)6 维护参考第十九章 故障或提示信息 (82)前言非常感谢使用SDS3000系列产品，本说明书叙述了SDS3000系列产品的安装、调试、维护方面的内容。

在使用本产品前，请谨慎认真阅读本说明书，特别是有关安全注意事项。

在全面了解本产品的性能特点后，才可以使用本产品。

系统功能在不断的更新，不同的产品功能不尽相同，使用说明书并未将所有系统功能一一罗列。

系统使用了全中文界面，采用的是电梯界通用的术语，用户界面友好，技术的改进不会对使用造成不便。

SDS-3000系列是一套全电脑控制智能型串行通讯电梯专用控制系统。

该系统全面引进PHILIPS尖端技术，加上公司开发工程师、市场工程师及应用工程师的不懈努力和超群智慧，将现在及未来的各种需求融入产品之中，充分满足用户的要求。

SDS3000的主要特点是：高效可靠的运行控制系统采用两片高速CPU来协调处理电梯运行数据，并以最短响应时间控制电梯运行。
