三明学院课程设计说明书题目：设计“气门摇杆支座”零件的机械加工工艺规程（大批量生产）班级10机械设计与制造学号设计者陈艺平指导老师邓志勇2012年12月9日目录机械制造基础课程设计任务书 (3)序言 (4)1 零件的分析 (4)1.1零件的作用 (4)1.2零件的工艺分析 (4)1.3确定生产类型 (5)1.4确定毛坯 (5)2 工艺规程设计 (7)2.1选择定位基准 (7)2.2制定工艺路线 (8)2.3机械加工余量、工序尺寸及公差的确定 (11)3 总结 (18)参考文献 (19)机械制造基础课程设计任务书设计题目：设计“气门摇杆支座”零件的机械加工工艺规程（大批量生产）设计要求：1.未注明铸造圆角R2～32.材料：HT200设计内容：1.熟悉零件图2.绘制零件图（1张）3.绘制毛坯图（1张）4.编写工艺过程综合卡片(1张)5.工序卡片（3张）6.课程设计说明书（1份）2012年12月4日序言机械制造基础课程设计是一个重要的教学环节，也是我们学完大学的全部基础课、技术基础课以及大部分专业课之后所进行的一项培养我们机械设计与制造能力的重要实践活动。
这让我们在毕业设计之前对所学的课程进行一次深入的综合性的了解和总复习，也是一次理论联系实际的训练，因此，它在我们三年的大学生活中占有重要的地位。
课程设计的主要目的：（1）通过课程设计使我们综合运用机械制造基础课程及相关的必修课程的知识，起到巩固、融会贯通及拓展有关机械制造方面的知识的作用，树立正确的设计思路；（2）通过课程设计的实践，培养了学生分析和解决工程实际问题的能力，使我们掌握机械零件的设计、加工及检验的方法；（3）提高了我们的设计和分析能力，如计算能力、绘图能力、计算机辅助设计能力等，同时，也使我们熟悉设计资料及手册的使用。
就我个人而言，初步具备了设计一个中等复杂程度零件（气门摇杆支座）的工艺规程的能力和基本原理及方法，也是熟悉和运用有关手册、图表等技术资料的一次实践机会，希望能通过这次课程设计对自己未来将从事的工作进行一次适应性的训练，从中锻炼自己分析问题、解决问题的能力，为今后参加工作打下一个良好的基础。
机械制造工艺学基础课程设计课题名称：机械制造工艺学程程设计班级：机设1304姓名：王聪指导老师：邓根清机械工程学院2015 年12月《机械制造工艺学课程设计》任务书一、课程概述课程名称:机械制造工艺学课程编号：总学时数:一周学分: 1课程类别: 专业课课程要求:必修授课专业:机械设计制造与自动化专业先修课程:机械制图、机械设计、互换性与技术测量、机械制造工艺学等二、本课程的目的和任务本课程设计是学生在学完机械制造工艺学课程、进行了生产实习之后的一个综合性和实践性很强的教学环节，学生通过课程设计，能综合运用所学基本理论以及在生产实习中学到的实践知识进行工艺及结构设计的基本训练，掌握机械制造过程中的加工方法、加工装备等基本知识，提高学生解决实际工程问题的能力，为后续课程的学习及今后从事科学研究、工程技术工作打下较坚实的基础。
三、课程设计的基本内容（一）对零件（中等复杂程度）进行工艺分析，画零件图。
（二）选择毛坯的制造方式。
（三）制订零件的机械加工工艺规程1．选择加工方案，制订工艺路线；2．选择定位基准；3．选择各工序所用的机床设备和工艺装备（刀具、夹具、量具等）；4．确定加工余量及工序间尺寸和公差；5．确定切削用量（四）填写工艺文件1．填写机械加工工艺卡片；2．填写机械加工工序卡片。
（五）编写设计说明书。
四、课程设计的基本要求（一）通过本课程设计，应使学生在以下几方面得到锻炼：1．能运用机械制造工艺学课程中的基本理论和生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2.学会使用手册及图标资料。
掌握与本设计有关的各种资料的名称及用途，做到熟练运用。
（二）在规定时间内应完成以下任务：1．机械加工工艺卡片一张；2．机械加工工序卡片一套；3．设计说明书一份。
目录一零件分析 (4)1.1零件作用分析 (4)1.2零件工艺分析 (4)二毛坯的选择 (4)2.1选择毛坯 (4)2.2确定毛坯尺寸及公差 (5)2.3设计毛坯图 (6)三工艺规程设计 (6)3.1定位基准的选择 (6)3.2零件表面加工方法的选择 (7)3.3制定工艺路线 (7)3.3选择加工设备及刀具、夹具、量具 (8)3.4 机械加工余量确定及工序尺寸计算 (8)3.5 工序设计 (9)3.5.1 加工余量的确定及工序尺寸 (9)3.5.2 确定切削用量 (9)3.5.3 时间定额计算 (11)3.6填写机械加工工艺过程卡和机械加工工艺卡 (12)四摇杆轴支座专用镗孔夹具设计 (12)4.1工件自由度分析及定位方案的确定 (12)4.2夹紧力分析 (13)4.3定位误差及定位精度分析 (13)4.4定位元件与夹紧装置设计 (14)4.5镗模与夹具体的设计 (15)4.6使用操作说明 (17)五参考文献 (18)一 零件分析1.1零件作用分析气门摇杆轴支座是柴油机一个主要零件，是柴油机摇杆座的结合部。

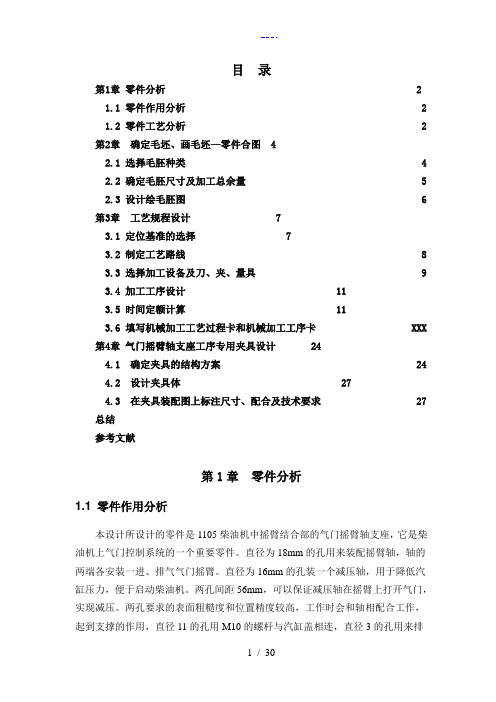

目录第1章零件分析 21.1 零件作用分析 21.2 零件工艺分析 2第2章确定毛坯、画毛坯—零件合图 42.1 选择毛胚种类 42.2 确定毛胚尺寸及加工总余量 52.3 设计绘毛胚图 6第3章工艺规程设计 73.1 定位基准的选择 73.2 制定工艺路线 83.3 选择加工设备及刀、夹、量具 93.4 加工工序设计 113.5 时间定额计算 113.6 填写机械加工工艺过程卡和机械加工工序卡 XXX第4章气门摇臂轴支座工序专用夹具设计 244.1 确定夹具的结构方案 244.2 设计夹具体 274.3 在夹具装配图上标注尺寸、配合及技术要求 27总结参考文献第1章零件分析1.1 零件作用分析本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。
直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。
直径为16mm的孔装一个减压轴，用于降低汽缸压力，便于启动柴油机。
两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。
两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油，各部分尺寸零件图中详细标注。
图1.1 气门摇臂轴支座零件图1.2 零件的工艺分析通过对气门摇臂轴支座零件图的重新绘制，知原图样的视图正确、完整，尺寸、公差以及技术要求齐全。
通过对零件图的详细审阅，该零件的基本工艺状况已经大致掌握。
主要工艺状况如下叙述：零件的材料为HT200，灰铸铁的生产工艺简单，铸造性能优良，但是塑性较差、脆性较高、不适合磨削，而且加工面主要集中在平面加工和孔的加工。
根据对零件图的分析，该零件需要加工的表面以及加工表面之间的位置要求如下：1.22φ外圆的上端面以及与此孔相通的11φ通孔，粗糙度均为12.5；2. 36mm 下端面，根据零件的总体加工特性，366mm 为整个机械加工过程中主要的基准面，粗糙度为12.5，因此在制定加工方案的时候应当首先将此面加工出来；3. 28φ外圆的前后端面，粗糙度为12.5；前后端面倒 451⨯的角，粗糙度为12.5；以及18φ的通孔，在这里由于18φ通孔所要求的精度较高，因此该孔的的加工是一个难点，其所要求的表面粗糙度为1.6，且该孔的轴线与36mm 下端面的平行度为0.05，且该孔的轴线圆跳动公差为0.1需要选择适当的加工方法来达到此孔加工的技术要求。
