道路平面交叉口设计

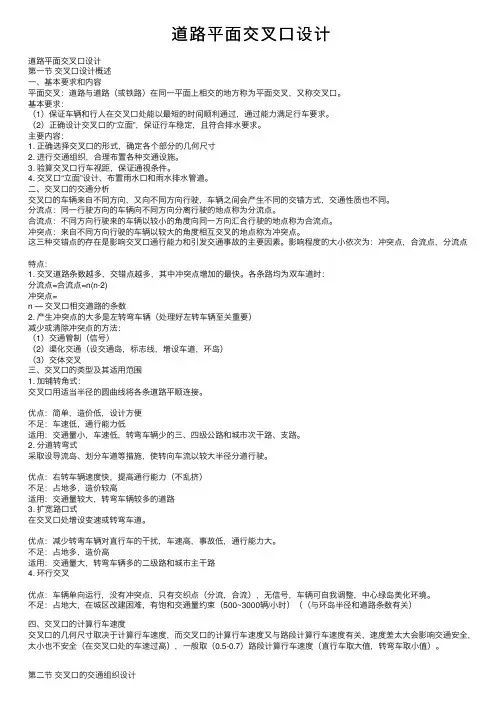

道路平⾯交叉⼝设计道路平⾯交叉⼝设计第⼀节交叉⼝设计概述⼀、基本要求和内容平⾯交叉：道路与道路（或铁路）在同⼀平⾯上相交的地⽅称为平⾯交叉，⼜称交叉⼝。

基本要求：（1）保证车辆和⾏⼈在交叉⼝处能以最短的时间顺利通过，通过能⼒满⾜⾏车要求。

（2）正确设计交叉⼝的“⽴⾯”，保证⾏车稳定，且符合排⽔要求。

主要内容：1. 正确选择交叉⼝的形式，确定各个部分的⼏何尺⼨2. 进⾏交通组织，合理布置各种交通设施。

3. 验算交叉⼝⾏车视距，保证通视条件。

4. 交叉⼝“⽴⾯”设计、布置⾬⽔⼝和⾬⽔排⽔管道。

⼆、交叉⼝的交通分析交叉⼝的车辆来⾃不同⽅向，⼜向不同⽅向⾏驶，车辆之间会产⽣不同的交错⽅式，交通性质也不同。

分流点：同⼀⾏驶⽅向的车辆向不同⽅向分离⾏驶的地点称为分流点。

合流点：不同⽅向⾏驶来的车辆以较⼩的⾓度向同⼀⽅向汇合⾏驶的地点称为合流点。

冲突点：来⾃不同⽅向⾏驶的车辆以较⼤的⾓度相互交叉的地点称为冲突点。

这三种交错点的存在是影响交叉⼝通⾏能⼒和引发交通事故的主要因素。

影响程度的⼤⼩依次为：冲突点，合流点，分流点特点：1. 交叉道路条数越多，交错点越多，其中冲突点增加的最快。

各条路均为双车道时：分流点=合流点=n(n-2)冲突点=n — 交叉⼝相交道路的条数2. 产⽣冲突点的⼤多是左转弯车辆（处理好左转车辆⾄关重要）减少或清除冲突点的⽅法：（1）交通管制（信号）（2）渠化交通（设交通岛，标志线，增设车道，环岛）（3）交体交叉三、交叉⼝的类型及其适⽤范围1. 加铺转⾓式：交叉⼝⽤适当半径的圆曲线将各条道路平顺连接。

优点：简单，造价低，设计⽅便不⾜：车速低，通⾏能⼒低适⽤：交通量⼩，车速低，转弯车辆少的三、四级公路和城市次⼲路、⽀路。

2. 分道转弯式采取设导流岛、划分车道等措施，使转向车流以较⼤半径分道⾏驶。

优点：右转车辆速度快，提⾼通⾏能⼒（不乱挤）不⾜：占地多，造价较⾼适⽤：交通量较⼤，转弯车辆较多的道路3. 扩宽路⼝式在交叉⼝处增设变速或转弯车道。

道路平面交叉口设计及计算一、交叉口类型1.十字型交叉口：适用于交通流量较大、道路宽度较宽的情况。

设计时需要合理设置红绿灯信号控制，确保交通流畅。

2.T型交叉口：适用于次要道与主干道交叉的情况。

设计时需要考虑次要道交通流的安全性，并设置合适的交通标志和标线。

3.Y型交叉口：适用于高速公路出口与次要道交叉的情况。

设计时需要考虑高速公路的出口车流量和次要道的交通流量，确保安全通行。

4.环形交叉口：适用于交通流量较大、道路宽度较窄的情况。

设计时需要合理设置环形交通标志和标线，并设置合适的进出口位置。

5.立交交叉口：适用于大型道路或高速公路的交叉口设计。

设计时需要考虑立交桥的高度和梁间距，确保车辆的通行，以及合理设置匝道。

二、交叉口设计参数在进行交叉口设计时，需要考虑以下参数：1.交通流量：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。

2.车速和车道数：根据车辆的行驶速度和车道数，确定交叉口的几何形状和直行车道、转弯车道的长度。

3.安全视距：根据道路曲线和坡度等条件，确定车辆行驶过程中的安全视距要求，确保交叉口的安全性。

4.行人通行设施：根据交叉口周边的人流量和行人需求，合理设置人行横道和过街设施。

5.道路标线和交通标志：根据交叉口的交通流要求和交通安全需求，合理设置道路标线和交通标志，指示车辆和行人的行驶方向和规则。

三、交叉口设计计算交叉口设计的计算主要涉及以下几个方面：1.交通流量计算：根据交叉口的道路类型、车道数和车速等参数，分析交叉口的交通流量，计算各个车道的流量以及总流量。

2.信号配时计算：根据交通流的量级和流量分布，确定红绿灯信号控制的时长和配时方案。

可以采用绿波带长度法或交通流模型进行信号配时计算。

3.安全视距计算：根据交叉口的道路曲线和坡度等条件，计算车辆行驶过程中的安全视距要求，确定交叉口的安全性。

4.车道长度计算：根据车速和车道数，计算交叉口的直行车道、左转车道和右转车道的长度要求。

城市道路平面交叉口设计设计内容：确定交叉口类型、进行交通组织设计、视距保证、缘石半径、拓宽设计、环形交叉口设计、交叉口竖向设计。

一、平面交叉口的形式1、按交叉口形式分类十字形、X字形、T字形、Y字形、错位交叉、复合交叉等。

2、按渠化交通的程度分类简单交叉口、拓宽路口式交叉口、渠化交叉口。

3、按交通控制分类无信号控制交叉口、有信号控制交叉口（点控制、线控制、面控制）（定周期和不定周期、手工控制和自动控制）。

4、按交通组织方式分类A类：信号控制交叉口B类：无信号控制交叉口C类：环形交叉口二、 交叉口的交通组织设计1、交叉口的交通分析交错点的种类：分流点、合流点、冲突点。

冲突点数量多，影响大，主要与左转车流有关，与车道条数成正比。

设计时要尽量减少冲突点，如采用设置信号灯、合理组织左转车、实行单向交通等方法。

2、交叉口的交通组织设计（一）车行道的交通组织1、设置专用车道2、合理组织左转车（1）设置专用左转车道（2）实行交通管制不准左转（3）变左转为右转（4）环形交通3、渠化交通组织4、调整交通组织交通语言包括道路语言和一切关于行的标记、符号、文字指示牌等。

其中最重要的是道路语言。

道路语言是指道路上的交通标线、标示、交通标志和交通信号，还包括以物理形式出现的交通岛、分离岛和栅栏等物理渠化设施（一种特殊的“道路语言”）。

有路必须有道路语言，道路语言是道路不可分割的重要部分。

（二）行人的交通组织1、交叉口人行道的宽度及行人的组织2、人行横道的设置（位置、形式、宽度、通行能力）3、人行天桥或人行地道三、简单交叉口设计1、交叉口的车道宽度一般采用 3.0～3.5米，平面交叉口一条进口车道的宽度宜为3.25m，困难情况下最小宽度可取3.0m；当改建交叉口用地受到限制时，一条进口车道的最小宽度可取 2.8m。

转角导流交通岛右侧右转专用车道应按设计速度及转弯半径大小设置车道加宽。

2、平面交叉口计算行车速度平面交叉口内的设计速度宜为路段的0.5倍-0.7倍。

城市道路平面交叉口设计形式与选择1、道路与道路交叉可分为平面交叉和立体交叉..交叉形式应根据道路网规划、相交道路等级及有关技术、经济和环境效益的分析合理确定..2、平面交叉口应按交通组织方式分类：1.平A类：信号交叉控制平A1类：交通信号控制;进出口道展宽交叉口；平A2类：交通信号控制;进出口道不展宽交叉口；2.平B类：无信号控制交叉口平B1类：之支路只准右转同行的交叉口；平B2类：减速让行或停车让行标志管制交叉口；平B3类：全无管制交叉口3.平C类：环形交叉口关于平面交叉口的选用类型应符合下表;平面交叉口类型选型推荐形式可选形式主干路-主干路平A1类——主干路-次干路平A1类——主干路-支路平B1类平A1类次干路-次干路平A1类——次干路-支路平B2类平A1类或平B1类支路-支路平B2类或平B3类平类或C平A2类3、交叉口的形式平面交叉口的形式设计得合理与否;直接影响到投资和使用价值;所以应切合实际地考虑远期的需要和近期的可能两方面因素;选择合理的方案..平面交叉口的形式取决于道路网的规划和周围建筑的情况;以及交通量、交通性质和交通组织..常见的几何形状有：十字形环行交叉T形极其演变而来的X形Y形错位交叉多路交叉畸形交叉T形平面交叉口：T形交叉口是指交角为75~105的三路相交..T形交叉口适用于主次道路的交叉;主要道路应设在直行方向..Y形平面交叉口：Y形交叉口为三路相交直行方向的交角小于75或大于105的交叉口；Y形交叉口在交角较小的时候交通不利;而且锐角街口处的视线条件不好..十字形平面交叉口四条道路相交交叉口;交角为75~105.十字形交叉口形式简单;交通组织方便;街角建筑易于处理;使用范围广;是最基本的交叉口形式（1）简易十字交叉口：设计车速不高;交通量不大的三四公路或一般城市道路相交的十字交叉;可采用简易十字交叉（2）设附加车道的十字交叉口：主要公路的设计速度为80km/h;次要公路为县乡公路或三四级公路且转弯交通量不大的十字交叉口..（3）渠化十字交叉口主要公路为四车道公路以及设计速度为80km/h的双车道公路;或虽然设计速度为60km/h;但属区域干线的双车道公路;可采用渠化十字交叉..环形平面交叉口在交叉口中央设置中心岛;用环岛组织渠化交通;使进入环道的所有车辆一律按逆时针方向绕道单向行驶;直至所要去的路口离岛驶出的平面交叉;俗称转盘..环形交叉口的特点：●驶入交叉口的各种车辆可连续不断的单向运行;没有停滞;减少了车辆在交叉口的延误时间..●环道上行车只有分流与合流;消灭了冲突点;提高了行车的安全性..●交通组织简便;不需要信号控制..●一般高于其他平面交叉..环形交叉适用于交通量适中;经过验算后出、入口间的距离能满足交织长度的要求;或按“入口让路”规则设计能满足交通量需要的3~5岔的交叉..“入口让路”环形交叉适用于一条四车道公路和一条双车道公路相交的交叉;以及两条高峰小时不明显的四车道公路相交的交叉..4、平面交叉口形式的选择1形式要简单;相交道路的条数要少..尽可能选用正交或接近90度的十字交叉..2尽量是相邻交叉口直通..一般情况下;干道与干道相交不易选用T形交叉口..除非在市区;因受地物条件限制必须设置T形交叉口3交叉道路应避免锐角相交;尽量以近似于90 度相交..a．改斜交为十字交叉b．改斜交为双T形交叉错位交叉c．改小交角为大交角d．禁止左转e．改Y形交叉为正交或接近T形正交（4）应尽量避免近距离的错位交叉（5）道路规划和设计时;应尽量避免多路和畸形交叉..平面交叉口拓宽条件：1、高峰小时一个信号周期进入交叉口左转车辆多于3或4pcu小交叉口为3;大交叉口为4时;应增设左转专用车道..高峰小时一个信号周期进入交叉口右转车多于4pcu时;应增设右转专用车道..2、根据交叉口形状、交通量、流向和用地条件设置交通岛..交通岛应以缘石围砌..人行横道处缘石高度可降为零..3、交叉口进口车道宽度;小型汽车车道可采用3m；混入普通汽车和铰接车的车道与左、右转专用车道可采用3.5m;最小3.25m..4、交叉口的进口道设右转专用车道时;右侧横向相交道路的出口道应设加速车道..右转专用车道长度应保证右转车不受相邻停候车队长度的影响；加速车道应保证加速所需长度..两者均应调查后计算确定..各级道路路口拓宽的规定：主干路当路段单向车道为3车道时;进口道拓宽为5车道;出口道为4车道;拓宽段长度在交叉口进口道或出口道外侧路缘半径的端点向后起算;下同80m；当路段单向车道为2车道时;进口道为4车道;出口道为3车道;拓宽长度为80m..以上拓宽段两侧红线宽度各增加5m详见图8—1..次干路当路段单向车道为2车道时;进口道拓宽为3～4车道;出口道为２～3车道;拓宽段长度在交叉口进口道或出口道外侧缘面半径的端点向后起算;下同70m；当路段单向车道为1车道时;进口道为２～3车道;出口道为1～2车道;拓宽长度为60m..以上拓宽段两侧红线宽度各增加２~5m详见图8—2、8—3..无论什么道路;在其交叉口拓宽时;拓宽车道数一般为1~2条;过多的拓宽车道对于提高道路交叉口的通行能力并无多大意义;拓宽长度也不能过长;一般只要满足车辆排队长度即可;入口拓宽段和出口拓宽段可对称布置;或入口拓宽段长度略大于出口拓宽段长度..拓宽渐变段的长度;一般不得小于20m;在条件较困难的地带也不能小于15m..当主干路、次干路交叉口附近有广场时;靠近广场一侧对的道路拓宽段长度可适当延长;用于广场附近的临时停车..于支路与主干路或次干路相交的交叉路口;一般无需拓宽..平面交叉口的人行道应该布置在机动车和非机动车停车线的靠近道路交叉口中心一侧;宽度不要小于5m..拓宽后的平面交叉口的出入口道路宽度最好能有供机动车左行、直行和右行的三条车道;这样可以使交叉口的交通秩序大为改观..图8—1 主干路与主干路路口渠化标准图图8-2主干路与次干路路口渠化标准图图8-3 次干路与次干路路口渠化标准图。

道路平面交叉设计道路平面交叉设计是指在城市道路交叉口处，根据交通流量、交通需求以及道路空间等因素，设计合理的平面布局和交通信号设施，以保障交通安全和交通效率的一种工程设计。

本文将详细介绍道路平面交叉设计的背景、设计原则、设计要素以及常用的交通信号设施。

一、背景道路平面交叉设计的目的是为了提高交通流的通行安全性和通行效率，减少交通事故的发生。

随着城市化进程的不断加快，车辆数量的快速增长以及人们出行需求的不断增加，道路交叉口成为交通事故高发区域。

因此，通过合理设计道路平面交叉，能够降低事故发生率，保障交通安全。

二、设计原则1.安全性原则：在交叉口设计中，安全性是首要考虑因素。

应尽量减少交通事故的发生，包括车辆之间的碰撞、行人的闯入等。

因此，设计时要考虑车辆的转弯半径、行人过街设施的设置等。

2.通行效率原则：道路平面交叉设计应既能满足交通流量需求，又能保证交通的高效率。

设计时要充分考虑交通流量的分配和高峰期的通行能力，合理设置车道数量和交通灯控制等装置，以提高交通流的通行效率。

3.秩序原则：为了保障交通秩序，设计时应考虑各方车辆和行人的流线，尽量减少交叉口内的冲突和混乱，提高交通的顺畅度。

这包括合理设置车辆的转弯区域、行人的过街设施以及车辆的黄标线等。

三、设计要素1.车道设置：根据交通流量的需要，设计合理的车道数量和宽度。

在交叉口的前方，根据道路转向需求，设置直行车道、左转车道、右转车道等。

2.交通灯控制：交通灯是交通管理的重要手段之一，能够引导交通流量，减少交通事故的发生。

设计时要根据交通流量的需要，设置合理的交通灯控制方式，包括绿灯时间的设定以及交通灯的安装位置等。

3.行人设施：为了保障行人的安全通行，交叉口设计中要考虑行人过街设施的设置，包括人行横道线、人行过街天桥或地下通道等。

4.车辆引导：为了减少交叉口内的交通混乱和冲突，设计时应设置车辆的引导标志和线路，包括转弯标志、直行标志、可变导向箭头等。

道路平面交叉口竖向设计基本方法道路平面交叉口竖向设计基本1. 背景介绍道路平面交叉口竖向设计是交通规划中至关重要的一环。

它涉及交叉口设计要点、设计流程和各种设计方法等多个方面，对于道路通行安全和车辆行驶效率起着重要作用。

2. 交叉口设计要点在进行道路平面交叉口竖向设计时，需要考虑以下要点：•可行性：设计方案应考虑建设和维护的可行性。

•安全性：交叉口设计应确保行人和车辆的安全。

•通行效率：设计应尽可能提高车辆通行效率，减少交通拥堵。

•可持续性：设计方案应符合可持续发展的原则，包括节能减排和资源利用等方面。

3. 设计流程基本的道路平面交叉口竖向设计流程如下：1.数据收集：收集相关道路、交通流量、环境等数据。

2.需求分析：根据收集到的数据和实际需求，分析交叉口设计的具体要求。

3.设计方案初选：根据需求分析，初步确定可能的设计方案。

4.设计方案评估：评估各个设计方案的优劣，包括安全性、通行效率等指标。

5.最终方案确定：综合评估结果，确定最终的设计方案。

6.施工设计：根据最终方案进行详细设计，并编制施工图纸。

7.监督检查：对施工过程进行监督，确保设计方案的正确实施。

4. 设计方法道路平面交叉口竖向设计中，有多种常用的设计方法，包括：•坡度设计：根据交叉口的具体情况，确定合适的坡度设计，以确保车辆正常通行。

•路口纵断面设计：根据交叉口的交通流量和车辆种类，设计合适的纵断面，包括平均高程、坡度变化等。

•标线设计：合理的标线设计对于提高交叉口的安全性和车辆通行效率非常重要，需要考虑车辆行驶方向、优先权等因素。

•交通信号灯设计：根据交叉口的交通流量和道路情况，确定合适的信号灯设置。

•行人通行设施设计：对于有行人需求的交叉口，需要考虑行人通行设施的设计，包括人行横道、人行过街设施等。

5. 总结道路平面交叉口竖向设计是道路交通规划中的重要环节，设计要点包括可行性、安全性、通行效率和可持续性。

设计流程包括数据收集、需求分析、设计方案初选、设计方案评估、最终方案确定、施工设计和监督检查。

城市道路交叉设计之平面交叉口设计平面交叉口设计是城市道路交叉设计的一部分，它对于交通的安全和效率起着重要的作用。

下面将介绍平面交叉口设计的要点和一些常用的设计原则。

1.设计要点平面交叉口设计要考虑以下几个方面的因素：交通流量：需要根据交叉口所在道路的交通流量确定交叉口的容量和车道数目，以确保交叉口的通行能力。

交通安全：需要合理设置交通标志、交通信号灯和交通标线，提高交叉口的交通安全性。

行人通行：需要保证行人在交叉口附近的安全通行，设置人行横道和行人信号灯等设施。

交通流动性：需要考虑交叉口的通行的流畅性，合理设置转弯车道和加速减速车道等。

土地利用和环境：需要考虑交叉口周边的土地利用情况和环境因素，合理设计交叉口的布局和景观。

2.设计原则平面交叉口设计需要遵循一些基本的设计原则来确保交叉口的安全和效率。

可视性原则：保证交叉口进口和出口的车辆和行人在交叉口附近的可视性，避免盲区。

布局原则：合理设置交叉口的车道数目和线形，根据交通流量确定交叉口的容量，确保交叉口的通行能力。

交通安全原则：合理设置交通标志、交通信号灯和交通标线，提高交叉口的交通安全性，减少事故发生的可能。

交通流动性原则：合理设置车道、转弯车道和加速减速车道，确保交叉口的通行流畅。

行人通行原则：设置人行横道和行人信号灯等设施，保障行人在交叉口附近的安全通行。

环境景观原则：考虑交叉口周边的土地利用和环境因素，合理设计交叉口的布局和景观，提升城市形象。

3.设计流程平面交叉口设计的流程一般包括以下几个步骤：收集数据：收集交叉口所在道路的交通流量和行人通行量等相关数据。

确定要求：根据数据分析，确定交叉口的容量和通行能力要求等。

初步设计：根据要求，进行初步的交叉口布局设计，确定车道数目、转弯半径等。

优化设计：根据初步设计结果进行优化调整，确保交叉口的安全和通行效率。

细化设计：进行细化设计，包括交通标志、交通信号灯和交通标线等的设置。

施工图设计：根据细化设计结果，绘制出具体的施工图纸。
